音箱的音频输入接口介绍
常用音频接口介绍
常用音频接口介绍作者：王继来来源：《卫星电视与宽带多媒体》2012年第06期概述在广播电视系统节目采编及传送机房的日常技术维护中，会接触到各式各样的音频类接口。
音频接口，是在传输音频信号时使用的接口，它可以是模拟的，也可以是数字的。
不同的音频应用领域，往往会有不同的接口，随着技术的进步，接口的种类也在不断的发展、增多。
如果缺乏对音频接口知识的基本了解，在日常的技术维护中，势必会妨碍对于音频传送，音频测试与测量的理解与应用，本文对常用的音频接口做较详细的介绍。
首先，明确两个概念的涵义及关系：接口（Interface）和连接器（通常也叫做接头，Connector）。
不同的音频标准都需要定义各自的硬件接口标准，硬件接口定义了电子设备之间连接的物理特性，包括传输的信号频率、强度，以及相应连线的类型、数量，还包括插头、插座的机械结构设计。
连接器是接口在物理上的实现，是实现电路互连的装置。
人们将接头分成两类：“公头”（或“阳头”）和“母头”（或“阴头”），一言以概之，即插头（Male connector、plug）和插座（Female connector、socket）。
在实际应用中，人们经常习惯于将接口（Interface）和接头（Connector）二者不加区分的通用，因此，本文在文字描述上也不做严格的区分。
模拟音频接口1.TRS 接头TRS接头是一种常见的音频接头。
TRS的含义是Tip（signal）、Ring（signal）、Sleeve （ground）。
分别代表了该接头的3个接触点。
TRS插头为圆柱体形状，触点之间，用绝缘的材料隔开。
为了适应不同的设备需求，TRS通常有三种尺寸（符号″表示英寸）：1/4″ (6.3 mm) ，1/8″ (3.5mm)，3/32″ (2.5mm),如图1所示。
2.5mm接头在手机类便携轻薄型产品上比较常见，因其接口可以做的很小；3.5mm接头在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.3mm接头是为了提高接触面以及耐用度而设计的模拟接头，常见于监听等专业音频设备上，例如：节目传输类机房大多用此接头来监听节目质量。
有源音箱的发声原理
有源音箱的发声原理
有源音箱的发声原理主要包括以下几个环节：
1.音频输入：有源音箱通常会配备多种音频输入接口，如RCA接口、XLR接口、TRS接口等，可以接收来自不同音频设备的信号输入。
2.音频放大：音频输入信号经过前置放大器进行放大，放大后的信号才能够驱动扬声器单元进行发声。
前置放大器通常采用功率放大器芯片或管放大器。
3.功率放大：放大后的信号进一步经过功率放大器进行放大，使信号具备足够的功率来驱动扬声器单元。
功率放大器通常采用类AB、类D等不同的工作方式。
4.音频处理：有源音箱通常会内置各种音频处理电路，如均衡器、限幅器、压缩器等，用于调节音频信号的音色、音量、动态范围等参数，以提供更好的音质和保护扬声器单元。
5.驱动扬声器单元：放大后的音频信号经过功率放大器输出口，驱动扬声器单元进行振动，产生声音。
扬声器单元通常包括低音单元、中音单元和高音单元等，不同频段的声音由不同的单元负责产生。
6.声音辐射：扬声器单元振动后产生的声音会通过箱体中的孔洞或扬声器网罩等透出，形成空气中的声波，最终被人耳接收到。
有源音箱通过内置的放大器和音频处理电路，可以直接接收音频输入信号，并放大、处理后驱动扬声器单元发声，因此无需额外的功放设备。
这种设计可以简化音响系统的结构，提供更便捷的使用方式。
7.2解码器的连接音箱接口标记
7.2解码器的连接音箱接口标记一般来说，7.2解码器的连接音箱接口标记包括以下几种：1. HDMI（High-Definition Multimedia Interface）接口标记：HDMI接口是目前最常用的连接音箱的接口之一，可以传输音频和视频信号。
在7.2解码器上，可能会有多个HDMI接口，其中一个可能标记为"ARC"（Audio Return Channel），用于将音频信号从电视传输到音箱。
2. 光纤接口标记：光纤接口通常用于传输高质量的数字音频信号。
在7.2解码器上，光纤接口可能会标记为"OPT"或"TOSLINK"。
3. 同轴接口标记：同轴接口也是一种常用的数字音频接口，可以传输高质量的音频信号。
在7.2解码器上，同轴接口可能会标记为"COAX"或"SPDIF"。
4. RCA（Radio Corporation of America）接口标记：RCA接口是一种常见的模拟音频接口，常用于连接线级音频设备，如音箱。
在7.2解码器上，RCA接口通常会标记为"L/R"或"AUX"。
5. 7.2声道输出接口标记：在7.2解码器上，还可能会有多个7.2声道输出接口，用于连接各个音箱。
这些接口通常会标记为"FR"（Front Right）、"FL"（Front Left）、"C"（Center）、"SR"（Surround Right）、"SL"（Surround Left）、"SBR"（Surround Back Right）和"SBL"（Surround Back Left）等。
请注意，以上标记只是一种常见的情况，实际情况可能会因不同品牌和型号的7.2解码器而有所不同。
克莱讯蓝牙音箱说明书
克莱讯蓝牙音箱说明书一、注意事项为了使用者正确使用播放器，确保播放器性能良好，请认真阅读并遵守：切勿严重撞击主机。
切勿接触苯、稀释剂等化学药品。
请不要靠近强磁场、电场。
请避开直射光线或发热器具。
切勿自行拆卸、修理、改造。
骑车、驾驶汽车及摩托车时，请勿使用播放器及耳机，以免造成危险。
切勿以较大音量收听，以免对听力造成不良影响。
废弃包装、电池、旧电子产品，请分类妥善处理。
二、功能特点[蓝牙音频] Bluetooth 3.0+EDR，最大接收距离10米。
[蓝牙通话] 语音清晰、无回声。
[MP3 播放] 直接播放TF卡内存放的MP3文件。
[FM收音机] FM数字立体声收音机，电台记忆播放。
[音频输入] 立体声音频输入接口，轻松连接电脑、数码音乐播放器、手机等音源设备。
[断点记忆] 自动记忆上次退出时的曲目，音量大小。
[内置电池] 内置可充电锂电池，环保，节能，实用。
[USB读卡器] 连接电脑，可拷贝或删除TF卡中的歌曲。
[USB声卡] 连接电脑，播放电脑音频文件，可控制电脑上下曲、音量大小。
三、播放音乐操作本机开机时自动检测识别外接设备，开机后进入蓝牙/FM 模式，插入TF卡自动识别播放，后者优先原则，也可自行切换播放模式；插入音频信号线不自动切换，通过[O/PLAY]键切换到AUX模式下播放，详细功能操作请阅读第四项“产品的按键、插孔功能定义”。
四、产品的按键、插孔功能定义(以实物为准)1.[ON/OFF]：电源开关；ON为开，OFF为关。
2.[O/PLAY]：播放/暂停/接听电话/挂断电话/模式转换/全自动搜台。
短按：TF、AUX和蓝牙模式为播放/暂停，FM模式为全自动搜台；来电时短按接电话，通话时短按挂机。
长按：长按3秒松开进行模式转换，转换顺序为TF -> 蓝牙-> AUX -> FM；3.[-]：音量调节小/上一曲/上一个电台。
短按：TF模式为上一曲；FM模式选择上一个电台；蓝牙/AUX模式调节音量减小；长按：调节音量减小。

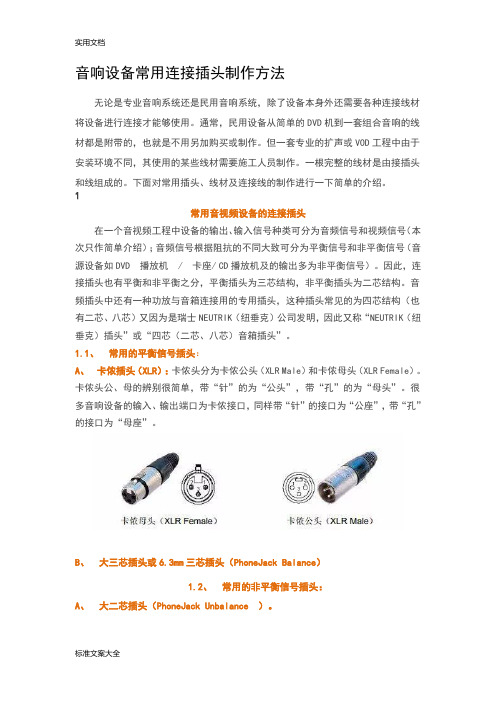

音响设备常用连接插头制作方法
音响设备常用连接插头制作方法无论是专业音响系统还是民用音响系统，除了设备本身外还需要各种连接线材将设备进行连接才能够使用。
通常，民用设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作。
但一套专业的扩声或VOD工程中由于安装环境不同，其使用的某些线材需要施工人员制作。
一根完整的线材是由接插头和线组成的。
下面对常用插头、线材及连接线的制作进行一下简单的介绍。
1常用音视频设备的连接插头在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD 播放机/ 卡座/ CD播放机及的输出多为非平衡信号）。
因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。
音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头”或“四芯（二芯、八芯）音箱插头”。
1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。
卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。
很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。
B、大三芯插头或6.3mm三芯插头（PhoneJack Balance）1.2、常用的非平衡信号插头：A、大二芯插头（PhoneJack Unbalance ）。
B、莲花插头（RCA）C、小三芯插头或3.5mm三芯插头小三芯插头外观与大三芯插头类似只是体积要比大三芯小。
小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携CD / MP3等）的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。
常见音频接口定义
常见⾳频接⼝定义对于⾳频信号连接器标准设置（建议优先参照设备印刷的接⼝⽰意图为准）接⼝是：关于卡农（XLR）公母接头的接点设置是：2正、3负、1屏蔽。
关于⼤三芯（TRS）接头的接点设置是：尖（T）正、环（R）负、套（S）屏蔽。
或（⽤于双声道⽿机接头时）：尖（T）左声道正、环（R）右声道正、套（S）左右声道负。
关于⼤⼆芯（TS）接头的接点设置是：尖（T）正、套（S）负及屏蔽。
关于莲花（RCA）接头的接点设置是：芯正、套负及屏蔽。
附：对于⾳频信号连接器的正（+）、负（-）、屏蔽（S）的另⼀种对应名称有：热（+）、冷（-）、接地（GND）。
在调⾳台及周边处理设备上常见的接⼝标注有：在功率放⼤器的输出部分常见的接⼝标注有：信号线两端的连接头内部正极、负极、屏蔽必须⼀⼀对应，避免信号反相、信号不通等问题。
信号线焊接点必须焊点饱满、焊接牢靠、⽆⾦属⽑刺，避免接点接触不良导致信号衰减、信号断路或短路。
在⼯程应⽤中，多数⾳箱的信号接⼝通常有4种：1、SPEAKON⾳箱插座；2、6.35mm⼤⼆芯（TS）插座；3、欧式接线端⼦（螺丝压线端⼦）；4、螺丝接线柱。
关于⾳箱的信号连接器的注意事项有：对于SPEAKON⾳箱插座，如果是内置功率分频器（被动分频）的⾳箱，则应连接1+、1-接点（某些⾳箱的2+、2-也可连接，但国际通⽤标准输⼊端为1+、1-，因此在实际应⽤中除特殊设计外统⼀按照1+、1-连接即可）。
如果是电⼦分频（主动分频）的⾳箱，则应按照接⼝旁的标注指⽰进⾏连接，通常电⼦分频版⼆分频⾳箱的信号接⼝接点设置为：1+、1-低⾳（LF）；2+、2-⾼⾳（HF）。
国际上习惯将电⼦分频模式⾳箱的SPEAKON插座1+、1-设置为低⾳（LF）信号输⼊端（因全频信号的输⼊接点设置同为1+、1-，避免误将全频信号输⼊⾳箱后损坏功率承受能⼒相对较低、相对脆弱的扬声器，如：⾼⾳、中⾳扬声器）。
对于6.35mm⼤⼆芯（TS）插座，建议使⽤6.35mm⼤⼆芯（TS）插头进⾏连接，则尖（T）正极、套（S）负极。
功放机与音箱接线图
功放机与音箱接线图一、前言功放机与音箱的正确接线是保证音频设备正常工作的重要一环。
正确的接线可以确保音频信号的传输质量，避免干扰和损耗。
本文将介绍功放机与音箱的接线方法，并提供接线图示以作参考。
二、接线方法在开始接线之前，确保功放机和音箱的电源已关闭，并将音箱与音源设备（如CD机、手机等）连接好。
1. 单声道连接当您只有一个音箱时，可以使用单声道连接方式。
步骤：1.将音源设备的输出端（如CD机的音频输出）插入功放机的音频输入端口。
通常为RCA接口（白色或红色）或3.5mm耳机插孔。
2.将功放机的音频输出端口（通常为RCA接口）与音箱的音频输入端口（也通常为RCA接口）相连。
如果使用3.5mm耳机插孔，请使用3.5mm转RCA插头连接。
3.打开功放机和音箱的电源，适当调节音量，即可享受音乐。
2. 双声道连接当您有两个音箱时，可以使用双声道连接方式，以获得更立体、更真实的音频效果。
步骤：1.将音源设备的左声道输出插头插入功放机的L（左）音频输入端口。
2.将音源设备的右声道输出插头插入功放机的R（右）音频输入端口。
3.将功放机的L音频输出端口连接到左音箱的音频输入端口。
4.将功放机的R音频输出端口连接到右音箱的音频输入端口。
5.打开功放机和音箱的电源，适当调节音量，即可享受立体音效。
3. 多声道连接当您有多个音箱时，想要获得更加沉浸的音效体验，可以使用多声道连接方式。
步骤：1.根据功放机的多声道输出端口数量，依次将音箱连接到相应的端口上。
通常为RCA插口。
2.打开功放机和音箱的电源，适当调节音量，即可享受多声道环绕音效。
三、接线图示以下是各种连接方式的接线图示供您参考：1. 单声道连接音源设备──── 功放机──── 音箱2. 双声道连接┌─────────┐音源设备───┤ 功放机├──── 音箱（L）├─────────┤└─────────┘┌─────────┐音源设备───┤ 功放机├──── 音箱（R）├─────────┤└─────────┘3. 多声道连接┌─────────────────┐音源设备───┤ 功放机├──── 音箱（FL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（FR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（C）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SW）├─────────────────┤└─────────────────┘四、总结正确的功放机与音箱接线能够提供高质量的音频传输和更好的音乐体验。
培训-常用音视频线接口简介
8、分量视频（RGBHV 信号）
色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开 发送，其分辨率可达到600线以上。它通常采用YPbPr和YCbCr两种标识，前者表示 逐行扫描色差输出，后者表示隔行扫描色差输出。现在很多电视类产品都是靠色差输 入来提高输入讯号品质，而且透过色差接口，可以输入多种等级讯号，从较基本的 480i到倍频扫描的480p，甚至720p、1080i等等，都是要通过色差输入才有办法将信 号传送到电视当中。75-2RGB的传输距离是30-50M，75-3RGB的传输距离是5070M。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行 亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免 了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。 但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传 输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一 定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进 行测试时仍能发现)。而且由于Cr Cb的混合导致色度信号的带宽也有 一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。 S-Video虽不是较好的，但考虑到目前的市场状况和综合成本等其它因 素，它还是应用较普遍的视频接口之一。
3、 非平衡模拟二芯6.3mm TRS
二芯的TRS接头可以用来传送非平衡的单声道 音频信号，比如电吉他用的线就是二芯的TRS 线。所以，单从TRS接口外观来 看，我们不会 知道它是否支持平衡传输；单从芯数来看，我 们也不能确定四芯及以上的TRS接头是否支持 平衡传输，具体情况需要看设备。
4、 小三芯插头或3.5mm三芯插头
6、 数字音频接口之同轴接口
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音箱的音频输入接口介绍
音箱作为一种音频设备，其音频输入接口的类型和功能直接影响着音箱的使用和适配性。
在本文中，将介绍常见的音箱音频输入接口，并详细解释其特点和用途。
1. 耳机接口（3.5mm）
耳机接口是目前最常见的音箱音频输入接口之一，也是最常用的接口之一。
这种接口在电脑、手机、平板电脑等设备上广泛存在。
它的特点是方便携带、使用灵活，并且与主流设备兼容性高。
用户只需使用3.5mm转接线，即可将这些设备与音箱连接起来，享受高质量的音频体验。
然而，需要注意的是耳机接口的音质相对较低，适合一般的音乐播放和日常使用。
2. USB接口
USB接口是另一种常见的音箱音频输入接口。
与耳机接口相比，USB接口的优势在于传输稳定、音质较高，并且支持更多的功能，如音箱控制、电源供给等。
使用USB接口连接音箱的好处是信号传输不受干扰，音质更加纯净。
此外，USB接口还可以与电脑、电视等多种设备兼容，方便扩展和使用。
3. 蓝牙接口
蓝牙接口是近年来流行起来的一种无线音箱音频输入接口。
通过蓝牙技术，用户可以将手机、平板电脑等设备与音箱实现无线连接，方便地进行音频传输。
蓝牙接口的优点在于避免了线缆的繁琐连接，使
用更加便捷。
同时，蓝牙接口支持较长的传输距离，用户可以在一定
范围内自由移动。
然而，需要注意的是，蓝牙接口有时会存在一定的
音质损失和延迟，对于追求高品质音效的用户可能会有所不满。
4. 光纤接口
光纤接口是一种数字音频输入接口，也被称为Toslink接口。
这种
接口通过光纤传输音频信号，有效地避免了电磁干扰，提供了更加稳定、清晰的音质。
光纤接口广泛应用于家庭影院系统和高端音响设备中，在要求更高音质的场景下更常见。
此外，光纤接口还支持多声道
音频传输，让用户可以享受到环绕立体声的音效效果。
5. HDMI接口
HDMI接口是一种高清晰度多媒体接口，广泛应用于连接音视频设
备的领域。
HDMI接口具备音频传输功能，可以将音箱与电视、高清
播放器等设备连接在一起。
与其他接口相比，HDMI接口传输速度快，支持高清音频信号的传输，并且信号稳定、音质优秀。
然而，需要注
意的是，部分旧版或低价音箱可能不支持HDMI接口。
综上所述，音箱的音频输入接口种类繁多，每种接口都有自己的特
点和适用场景。
用户在选择音箱时，应根据自己的设备类型、需求和
预算，选择适合自己的音频输入接口。
无论是追求便携性、灵活性的
耳机接口，还是追求高音质的USB接口和光纤接口，亦或是注重无线
连接的蓝牙接口，都可以在市场上找到适合自己的音箱。
希望本文的
介绍能够帮助读者更好地了解和选择适合自己的音箱音频输入接口。
