结构光及应用
结构光场调控应用方案

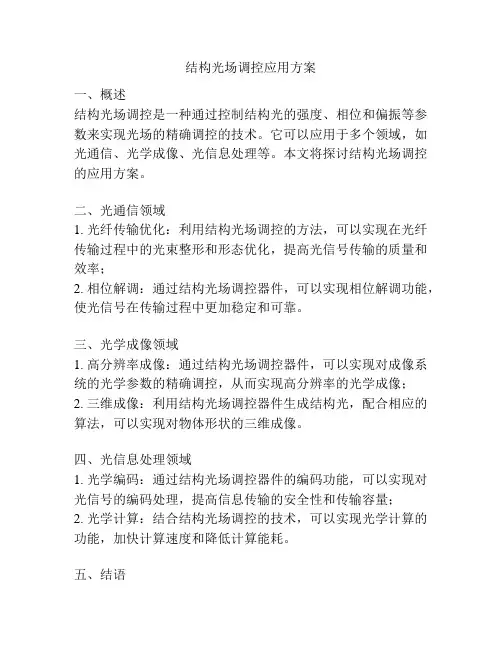

结构光场调控应用方案
一、概述
结构光场调控是一种通过控制结构光的强度、相位和偏振等参数来实现光场的精确调控的技术。
它可以应用于多个领域，如光通信、光学成像、光信息处理等。
本文将探讨结构光场调控的应用方案。
二、光通信领域
1. 光纤传输优化：利用结构光场调控的方法，可以实现在光纤传输过程中的光束整形和形态优化，提高光信号传输的质量和效率；
2. 相位解调：通过结构光场调控器件，可以实现相位解调功能，使光信号在传输过程中更加稳定和可靠。
三、光学成像领域
1. 高分辨率成像：通过结构光场调控器件，可以实现对成像系统的光学参数的精确调控，从而实现高分辨率的光学成像；
2. 三维成像：利用结构光场调控器件生成结构光，配合相应的算法，可以实现对物体形状的三维成像。
四、光信息处理领域
1. 光学编码：通过结构光场调控器件的编码功能，可以实现对光信号的编码处理，提高信息传输的安全性和传输容量；
2. 光学计算：结合结构光场调控的技术，可以实现光学计算的功能，加快计算速度和降低计算能耗。
五、结语
结构光场调控技术在光通信、光学成像以及光信息处理领域具有广泛的应用前景。
随着技术的不断进步和创新，相信结构光场调控将为这些领域带来更多的突破和发展。
移相法结构光
移相法结构光移相法结构光是一种三维成像技术，通过光学投影和计算机处理，可以快速获取物体的三维形状和位置信息。
这种技术在工业制造、医学、艺术等领域都有广泛的应用。
一、移相法结构光技术的原理移相法结构光技术的原理是利用光的投影和物体表面的反射，采集光的强度和相位信息，通过计算得出物体表面的三维形状信息。
具体来说，移相法结构光技术包括以下几个步骤：1. 选择光源：光源的选择非常重要，通常使用的是激光器或LED信号源。
2. 生成光斑：利用光源投影光斑到物体表面。
3. 捕获图像：利用相机捕获投影在物体表面上的光斑影像。
4. 计算相位：利用计算机分析光斑影像的像素亮度和位置，计算出光斑在物体表面上的相位信息。
5. 重建物体形状：通过相位信息，计算机可以重建出物体表面的三维形状信息。
二、移相法结构光技术的优缺点移相法结构光技术的优点是可以快速、精确地获取物体的三维形状信息，并且不会对物体造成损伤。
该技术应用广泛，从工业生产到医学和艺术领域，都有着重要的应用价值。
然而，移相法结构光技术也存在着一些不足之处。
首先，由于需要投影光斑并捕获光斑影像，该技术对环境光的干扰非常敏感。
其次，移相法结构光技术需要大量的计算资源，因此，会消耗较多的时间和计算能力。
三、移相法结构光技术的应用移相法结构光技术已经被广泛应用到各个领域中。
以下是一些典型的应用案例：1. 工业生产：移相法结构光技术可用于三维检测物体表面的缺陷、变形、定位和质量等方面。
例如，可以应用于汽车、船舶、航空等行业的生产中，以确保产品的质量和安全。
2. 医学：移相法结构光技术可以用于人体表面的三维成像，例如用于客观评价牙齿畸形，可用于矫正牙齿方面。
它也可以用于皮肤疾病、瘢痕愈合等方面的研究。
3. 艺术：艺术家可以使用移相法结构光技术，将物体的形状和轮廓数字化，用于展览设计、游戏开发等方面。
四、结语移相法结构光技术为我们提供了一个获取物体三维形状信息的高效、准确的方法。
基于结构光
基于结构光概述结构光是一种重要的三维测量技术，用来生成三维模型和测量物体的形状和尺寸。
结构光技术使用一个光源和相机，当光线穿过特殊的投影器时，它们被发射到目标物体上，然后被相机捕捉。
从这些图像中，可以推导出物体的三维几何形状。
原理结构光的核心原理是三角测量。
三角测量利用三角形的性质测量物体的位置和形状。
对于结构光来说，光源、相机和物体之间形成了三角形。
由此，可以测量出光源、相机和物体之间的距离和角度，从而推断出物体的三维几何形状。
具体来说，结构光技术使用一个光源和一个电视投影仪。
光源通常是激光或 LED 灯。
电视投影仪可以使用液晶或 DLP 技术，来投射一个或多个灰度或色彩图案到物体上。
这些灰度或色彩图案由物体表面上的点反射、散射或折射组成。
相机的镜头聚焦于投影仪灯光的反射图案。
计算机会生成一个三维点云，来表示物体的形状和位置。
优点结构光技术具有很多优点。
首先，它是一种非常快速和适用于复杂形状的三维测量技术。
结构光测量可以十分快速地捕捉物体的三维几何信息。
其次，结构光技术具有很高的精度和稳定性。
该技术可用于高精度的测量和质量控制任务，同时还能够应对许多现实世界中的变化和干扰因素。
此外，结构光技术也是一种非接触式测量技术。
这种测量方法不会对物体造成损害，并且可以测量半透明物体、异质性物体和弯曲物体等不同形状的物体。
应用领域结构光技术在很多领域都有广泛的应用。
以下列举了一些常见的应用场景：1. 工业制造：结构光在工业制造过程中被广泛应用。
它可以用于形状测量、尺寸控制和质量检测。
结构光技术可以帮助制造商了解物体的几何形状和特征，以保证产品的一致性和质量。
2. 医疗诊断：结构光技术可以被用来测量人体的各种形状和尺寸，例如牙齿、骨骼和器官等。
它可以被用于创伤重建、脊柱矫正、污点分析等医疗应用。
3. 文化遗产保护：结构光技术可以用来保护文化遗产，例如古建筑、雕塑、壁画等。
它可以在不接触物体的情况下测量并记录其三维形状和细节，以便后续的保护和修复。
结构光3D相机在工业领域的应用方案
高达13.5FPS，不占用客户计算
资源。
传统移相法系统：对被测物表面要求高， 依赖拼接或喷粉。
Sizector® 3D相机：极强的材质适应 能力，可以完整拍摄大部分材质的物体。
革新创造价值 INNOVATION CREATES VALUE
Sizector® 3D相机 – 灵活的应用模式
• Sizector® 3D相机覆盖从20mm至600mm的视野 范围，提供2种不同分辨率，共计8个型号，共用一 套SDK，极易使用。
• Sizector® 3D相机提供快速实施、算法定制、深度 定制三种实施模式，满足不同项目的需求。
盛相 方案
• Sizector® 3D相机具有世界领先的性能，确保足够 的性能余量，同时提供可以在精度、速度、完整性 之间进行调节的手段。
Sizector® R系列Bin-Pick 3D相机
针对Bin-Pick应用场景优化性能 0.4M分辨率，5 FPS最高帧率
Sizector® 3D相机 – 强 Nhomakorabea而灵活的性能
强大 以技术突破使移相法满
足工业现场需求，性能世界领先
灵活 以可调节权衡的性能，
满足多变的场景性能需求，使项目 交付风险降低
• 原本不进行检测, 现要
√√
√
求检测的3D尺寸
√√
√
应用场景升级
√√
√
• 3D替代2D
√
• 结构光替代线激光
• 结构光替代接触式
新的应用场景
√
• 无序抓取/码垛拆垛
• 农产品分拣
• 数据监控/反馈
革新创造价值 INNOVATION CREATES VALUE
结构光系统标定
结构光系统标定结构光系统标定是一种常用于三维重建和计算机视觉领域的技术。
它通过使用结构光投射器和相机来获取物体的三维形状信息。
在这篇文章中，我们将探讨结构光系统标定的原理、方法和应用。
一、原理结构光系统标定的原理基于三角测量和相机模型。
结构光投射器会发射一系列光条或光斑，这些光条或光斑会投射到物体表面上。
相机会捕捉到这些投射在物体上的光条或光斑，并计算出它们在图像中的位置。
通过分析光条或光斑在图像中的位置和相机参数，可以推导出物体的三维形状信息。
二、方法结构光系统标定的方法可以分为两个步骤：相机标定和投射器标定。
1. 相机标定相机标定是确定相机内外参数的过程。
常用的相机标定方法包括使用棋盘格标定板、球体标定板或多个视角下的特征点标定。
通过在不同位置和角度下拍摄标定板或特征点，可以计算出相机的内参（如焦距、主点位置）和外参（如相机的旋转矩阵和平移向量）。
2. 投射器标定投射器标定是确定投射器的内外参数的过程。
常用的投射器标定方法包括使用棋盘格标定板或特殊的标定物体。
通过在不同位置和角度下投射标定板或标定物体，可以计算出投射器的内参（如投射中心、投射方向）和外参（如投射器的旋转矩阵和平移向量）。
三、应用结构光系统标定在许多领域都有广泛的应用。
1. 三维重建结构光系统标定可以用于三维重建，例如建模文物、建筑物或人体等。
通过获取物体的三维形状信息，可以实现精确的三维重建和测量。
2. 增强现实结构光系统标定可以用于增强现实技术中。
通过将虚拟物体与真实世界进行对齐，可以实现更加逼真的增强现实体验。
3. 人机交互结构光系统标定可以用于人机交互界面的设计。
通过识别手势或姿态，可以实现自然而直观的人机交互方式。
4. 工业检测结构光系统标定可以用于工业检测中。
通过获取物体的三维形状信息，可以实现缺陷检测、尺寸测量等应用。
总结：结构光系统标定是一种重要的技术，它可以用于三维重建、增强现实、人机交互和工业检测等领域。
通过相机标定和投射器标定，可以获取物体的三维形状信息。
结构光解相位
结构光解相位什么是结构光？结构光是一种用于测量物体表面形状和纹理的技术。
它通过投射具有特殊编码的光模式（通常是光栅或条纹）到物体表面上，并通过拍摄物体表面反射回来的光线，来计算出物体表面的形态和深度信息。
通过结构光，我们可以利用光的干涉原理来测量物体表面的相位变化，从而得到不同位置上物体的高程信息。
这种技术被广泛应用于3D测量、机器视觉、工业检测等领域。
结构光解相位的原理结构光解相位是结构光测量中的一种常用方法，它通过测量结构光模式在物体表面的相位变化来获得物体的高程信息。
具体来说，结构光解相位的原理基于以下几个步骤：1.结构光投射：首先，在结构光测量系统中，我们需要使用一个具有特殊编码的光源（如激光器）来产生结构光，常见的结构光模式包括光栅、条纹等。
这些结构光模式通过透镜或投影仪投射到物体表面上。
2.光线反射：被投射到物体表面的结构光会发生反射、折射等变化，并返回到结构光测量系统中。
3.干涉：在接收到反射回来的结构光后，结构光测量系统会将原始结构光与反射光进行干涉。
干涉是由于光的波动性和相位差引起的，这种相位差可以用于计算物体表面的高程信息。
4.相位解算：结构光测量系统利用干涉产生的相位差来计算物体表面的相位分布。
相位差的计算通常使用相位解缠算法，如Fourier变换法、三步相移法等。
5.高程计算：一旦获得了物体表面的相位分布，我们就可以利用相位与物体表面形状之间的关系，通过数学模型来计算物体表面的高程信息。
结构光解相位的应用结构光解相位作为一种常用的测量技术，被广泛应用于各个领域，包括但不限于以下几个方面：1.三维建模：结构光测量可以精确地获取物体表面的形状、深度和纹理信息，通过将不同位置的测量数据合成，可以构建出物体的三维模型。
这对于三维建模、虚拟现实、增强现实等应用十分重要。
2.工业检测：结构光解相位可以用于工业产品的缺陷检测、尺寸测量等任务。
通过测量物体表面的形状，可以检测出可能存在的缺陷、变形等问题。
结构光模组工作原理
结构光模组：工作原理、应用与未来发展一、结构光模组定义和组成部分结构光模组是一种基于光学投影和图像处理的高精度三维测量系统。
主要由投影仪、摄像头和图像处理单元组成。
1.投影仪：用于投射经过编码的光线，这些光线在物体表面形成特定的形变。
2.摄像头：捕捉投射在物体表面的光线，将光信号转化为电信号。
3.图像处理单元：对捕捉到的形变图像进行分析处理，以获取物体的三维形态信息。
二、工作原理介绍结构光模组通过向物体投射经过编码的光线，然后分析光线在物体表面的形变来获取物体的三维形态信息。
光线经过物体的反射，被摄像头捕捉并转化为电信号，再通过图像处理单元进行分析处理，最后提取出物体的三维信息。
三、不同类型的光学元件对结构光模组性能的影响1.投影仪的光源：不同的光源如LED、激光等，对测量精度、范围和环境适应性有直接影响。
2.光学镜头：镜头的焦距、光圈大小等影响投影图像的清晰度和摄像头的视野范围。
3.编码模式：不同的编码模式如格雷码、二进制码等，影响测量精度和识别速度。
四、在各行业应用领域中的例子1.三维图像采集：利用结构光模组对物体进行高精度测量，生成三维模型。
2.生物识别：通过结构光技术捕捉人脸特征，实现身份识别和安全验证。
3.机器人视觉：结构光模组用于机器人导航、物体识别和抓取。
4.产品质量检测：在制造业中，结构光模组用于检测产品尺寸和形状是否符合标准。
五、结构光模组在科技进步中所起到的推动作用以及未来发展趋势1.推动作用：结构光模组在科技领域中的应用不断扩展，推动了三维测量、机器人视觉和生物识别等领域的技术进步，提高了生产效率和安全性。
2.未来发展趋势：随着科技的不断进步，结构光模组将朝着更小、更轻、更快速的方向发展，其应用领域也将不断扩大。
此外，与人工智能、机器学习等技术的结合，将进一步提高结构光模组的智能化水平。
同时，随着消费者对安全性和身份认证需求的增加，结构光模组在生物识别和金融安全领域的应用也将得到进一步发展。
结构光3D视觉原理
抗干扰能力
总结词
在实际应用中，结构光3D视觉技术常常面临各种干扰 因素，如光照变化、物体表面反光、遮挡等。提高结 构光3D视觉的抗干扰能力是实现稳定测量的关键。
详细描述
为了提高结构光3D视觉的抗干扰能力，可以采用多种 方法。首先，选择合适的光源和投射模式，以适应不 同的光照条件和物体表面特性。其次，采用图像处理 技术，如滤波、对比度增强等，以提高图像质量。此 外，优化算法以减小干扰因素的影响，如采用稳健的 三维重建算法、引入鲁棒性统计方法等。同时，采用 多视角、多模态融合等技术也可以提高抗干扰能力。
结构光具有高精度、高分辨率、高鲁棒性等优点，能够适应不同的环境光照条 件和物体表面特性，广泛应用于机器人视觉、增强现实、自动驾驶等领域。
结构光编码方式
莫尔条纹编码
利用周期性的条纹图案进行编码，当条纹投射到物体表面时 ，会形成相应的莫尔条纹效应，通过捕捉莫尔条纹的变化可 以计算出物体的深度信息。
散斑编码
03
结构光3D视觉系统构成
结构光光源
结构光光源是结构光3D视觉系统中的重要组成部分，它负责向目标物体投射已知的光模式， 如条纹、格子等。
结构光光源通常采用激光器或发光二极管（LED）作为光源，因为它们能够产生高亮度和高 对比度的光线，有利于在各种环境下进行3D测量。
结构光光源的投射方式可以是前向投射或后向投射，具体选择哪种方式取决于应用场景和测 量需求。
相机通常采用高分辨率和高敏感度的传感器，以便在各种光照条件下都能获得清晰 的图像。
相机的视角和焦距也会影响到测量精度和测量范围，因此需要根据实际应用需求进 行选择和调整。
计算机
计算机是结构光3D视觉系统中的 大脑，它负责处理图像数据并进
行3D重建。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构光及应用
结构光是一种非接触式三维扫描技术，通过将光投射到物体表面，通过测量物体表面上的光纹来重建物体的三维模型。
结构光技术被广泛应用于各种领域，如工业制造、计算机图形学、虚拟现实等。
结构光的原理是将光投射到物体表面，并通过摄像机记录光纹的变化。
当光投射到物体表面时，受到物体表面形状的影响，光纹会发生形变。
通过分析这种形变，可以推断出物体表面的形状和深度信息。
结构光可以使用不同的设备和技术来实现，如激光投影仪、摄像机、三维传感器等。
结构光的应用非常广泛。
在工业制造领域，结构光可以用于三维扫描和测量，以快速、准确地获取物体的尺寸和形状信息。
这对于制造业来说非常重要，可以用于产品设计、自动化控制和质量检测等方面。
例如，在汽车制造业中，结构光可以用于测量车身的形状，以确保零件的精确配合。
在航空航天领域，结构光可以用于扫描和检测飞机表面的缺陷和损伤，以确保飞机的安全。
在计算机图形学领域，结构光可以用于三维重建和建模。
通过使用结构光技术，可以将三维物体转换为计算机可以理解和处理的数字模型。
这对于虚拟现实、增强现实和动画制作等应用非常重要。
例如，在电影和游戏制作中，结构光可以用于捕捉演员的动作和表情，以创建逼真的角色和场景。
结构光还可以应用于医学领域。
通过结构光技术，可以快速、非侵入性地获取人
体的外部和内部结构信息。
这对于诊断和治疗疾病非常有帮助。
例如，在牙科领域，结构光可以用于扫描和建模患者口腔中的牙齿和牙床，以进行精确和个性化的修复和矫正。
另外，结构光还可以应用于安全检测和人机交互等领域。
通过结构光技术，可以实现面部识别、手势识别和眼动追踪等功能。
这对于智能设备、安防系统和人机界面的设计非常重要。
例如，在智能手机领域，结构光可以用于实现面容解锁功能，提高设备的安全性和使用便利性。
总结起来，结构光作为一种非接触式三维扫描技术，可以用于工业制造、计算机图形学、医学和安全检测等领域。
通过结构光技术，可以快速、准确地获取物体的形状和深度信息，以实现产品设计、三维重建、诊断和治疗等应用。
随着技术的不断发展，结构光将在更多领域展现其巨大的潜力和应用价值。
