风力发电机组塔架在制作过程中的尺寸控制
风力发电机组塔架在制作过程中的尺寸控制
【摘 要】本文通过对目前主流风力发电机组塔架制作技术规范
的归纳和总结，结合我公司在塔架生产过程中的质量要求，主要从
下料、卷制、组对、平面度（内倾度）、椭圆度、平行度（同轴度）
等方面，提出风力发电机组塔架在制作过程中的尺寸控制要求及解
决方法。
【关键词】风力发电机组塔架；尺寸控制及解决方法
塔架是连接与支撑风力发电机组的重要部件。塔架质量的好坏，
直接影响到发电机组的使用寿命、运行安全、工作效率。塔架所承
受的主要作用力有：风力作用在叶轮上的推力、扭矩、弯矩、陀螺
力矩、齿轮箱高速运转的震动，发电机组及叶片的重力、塔架自身
的重力。因此，塔架在制作过程中，对尺寸控制不当，将直接影响
到塔架及发电机组质量，给发电机组的运行及安全造成严重的影
响。
1 组对前单个部件尺寸控制
塔架在将单个筒节组对成一段塔筒之前，共有下料、卷（回）
圆、纵缝焊接三个工序，在组对前将各工序制作尺寸控制在技术规
范要求之内，是整段塔筒在环缝焊接完成后，整体尺寸不出现较大
偏差的基本保证。以下将从下料和卷制两个方面进行论述：
1.1 下料
1.1.1 下料尺寸控制
1）钢板切割必须使用数控火焰或数控等离子切割。钢板（包括
筒体和门框）切割表面必须符合en iso 9013规定的ia级标准。
2）为避免出现切割后热粘连、切割面毛刺的出现，板厚低于5mm
的钢板避免使用氧乙炔炬切割，最好使用数控精细等离子切割。
3）切割前进行枪头调试和预演调试，进行预演工作，然后简单
测量，避免切割尺寸的误差超过技术要求的范围。
4）切割完成后，进行尺寸检验，看是否在技术要求范围内。如
有偏差，立即停止继续下料，并分析出现偏差的原因直至故障排除。
5）下料尺寸的技术要求各主机厂家各不相同，一般来说，筒节
钢板的短边误差|a|≤1，长边误差|b|≤2，对角线误差|c|≤3。
1.1.2 下料尺寸偏差的解决办法
1）切割枪头和等离子割嘴属于耗材，如果在使用中切割精度达
不到要求，立即进行备品更换。
2）数控切割机属于高精度设备，但在长期使用中，会出现误差
累计，导致切割精度下降。可按照说明书，进行精度校正，以保证
切割精度。
1.2 卷制
1.2.1 卷制尺寸控制
1）卷制弧头时，用样板检验弧头弧度。要保证弧头足够长（长
度在50-80cm），避免在卷制时出现直段。
2）卷制时用弦长1.5m的内卡样板测与筒节间隙≤3mm。
3）卷制完成后，合缝间隙≤1mm。
4）校圆（焊接完成后）时，用样板复检，间隙≤2mm。
1.2.2 卷制尺寸偏差的解决办法
1）如一次达不到卷（回）圆要求，可以多次进行卷（回）圆，
但一定要控制碾压力度，避免出现筒体压痕、破坏钢板强度。
2）如回圆按照正常程序无法完成，可考虑使用垫板，要求尺寸
能够满足承垫力度，厚度大于需回圆筒节厚度。
2 组对后整体部件尺寸控制
单个筒节组成整段塔筒后，主要有组对控制、平行度（同轴度）
控制、椭圆度控制、平面度（内倾度）控制等尺寸控制，以下从此
四方面进行论述。
2.1 组对
2.1.1 组对尺寸控制
1）塔筒各节焊接时，纵缝之间要错开180°（或90°），塔筒
门与两纵缝错开至少90°。
2）纵缝要求布置在一条直线上，最大偏移量不得超过20mm。
3）用卷尺测量筒口与法兰口、筒口与筒口的外圆周长，在技术
要求的范围内确定错边量。
表1 不同钢板厚度筒节间未对齐错边量对照表
4）当组对焊接过半时，用卷尺测量剩余半边的筒口和法兰口，
重新确定错边量，使错边量能够均匀分布。
2.1.2 组对尺寸偏差的解决办法
1）组对完成至最后2-3个筒节时，对已组筒节整体尺寸进行检
测，看是否在技术要求范围内；如超出范围，则在剩余筒节组对时，
将尺寸偏差均匀分布在剩余筒节中。
2）出现超出技术要求范围的组对尺寸超差，则要求用气刨刨除
打底焊接部位，将已组对筒节打开，并用磨光机将焊接部位打磨平
整，重新确定错边量及尺寸后，再次按照技术规范进行组对。
2.2 平行度（同轴度）
2.2.1 平行度（同轴度）尺寸控制
1）焊接完成后的塔筒尺寸正负误差控制在理论长度的1/1000
以内。
2）平行度要求控制在3mm以内。如图示在a1a2位置测量母线
长度，并旋转筒节后，分别在0°、90°、180°、270位置，取得
四个母线长度，母线长度相对误差在3mm以内。
3）同轴度要求控制在3mm以内。如图示在o1（o2）位置分别找
出中心点位置，在中心点位置栓上钢卷尺，另一端用弹簧秤拴在钢
卷尺，用相同的的拉力（约8公斤）测量并记录a、b、c、d四个
象限的长度（见图1），其相对值在3mm以内为合格。
图1 塔筒平行度、同轴度检测示意图
2.2.2 平行度（同轴度）尺寸偏差的解决办法
1）平行度（同轴度）尺寸超差在3mm以内，一般采取氧乙炔热
校的办法，在距离法兰1米的部位，进行氧乙炔热校。如加热一道
热校区达不到效果，可增加1-2道。须严格控制热校区温度
（500-600℃），切不可加热温度过高，致使钢板表面出现融化样凹
坑。
2）平行度（同轴度）尺寸超差在3mm以上，可以采取在距离法
兰的第二道或第三道焊缝上，视超差程度的不同，进行深度不同的
碳弧气刨（深度不超过10mm），然后进行埋弧焊接补焊，可将尺寸
超长部位收缩。整个过程要求严格按照二次焊接控制程序实施，一
次达不到效果，绝不容许在同一部位再次施焊。
3）无论采取哪种校正措施，都要求在校正工序完成后，对被校
正部位进行超声波/磁粉探伤。
2.3 椭圆度
2.3.1 法兰椭圆度尺寸控制
1）如无特殊要求，与机组底舱连接的上法兰椭圆度为|？覫|≤
1，其余连接法兰椭圆度要求为|？覫|≤2。
2）椭圆度检测方法为，塔筒在匀速转动中，对法兰进行45°（与
水平面夹角）的孔心距测量。杜绝在非匀速及夹角偏差过大情况下
测量。
2.3.2 法兰椭圆度尺寸偏差的解决办法
1）法兰椭圆度超差后，可采用千斤顶配合顶杠顶圆的方式，顶
圆时注意对法兰内侧进行垫层保护，避免出现压痕。
2）如焊接应力过大，用千斤顶配合顶杠的方法不能达到效果，
则可考虑氧乙炔热校去除应力的方法。用氧乙炔火焰（温度在
500-600℃之间）对法兰内侧进行加热，部位为法兰直径超大的位
置。注意控制温度，并在热校结束后进行超声波/磁粉检测加热部
位。
2.4 平面度（内倾度）
2.4.1 平面度（内倾度）尺寸控制
1）法兰平面度一般要求为，与机组底舱连接的上法兰平面度为
0.5mm，其余连接法兰为2mm。
2）法兰内倾度一般要求为，与机组底舱连接的上法兰内倾度为
0.5mm，其余连接法兰的内倾度为1.5mm。
2.4.2 平面度（内倾度）尺寸偏差的解决办法
1）平面度局部超差（高点长度在1米以内），且超差在2mm以
内，可采用角磨机打磨高点处理。
2）平面度大面积超差，可采用氧乙炔热校方式，对高点处钢板
进行热校处理，要求热校区距离法兰1米左右。
3）平面度超差超过2mm，可考虑采用在法兰与筒节之间的环焊
缝上，视超差程度的不同，进行深度不同的碳弧气刨（深度不超过
10mm），然后进行埋弧焊接补焊，可将法兰超高部位收缩以达到校
平目的。整个过程要求严格按照二次焊接控制程序实施，一次达不
到效果，绝不容许在同一部位再次施焊。
【参考文献】
[1]银星能源三菱mwt100-2.5mw风机塔架制造作业指导书[s].
[2]金风mw级塔架技术条件[s].
[3]华瑞sl1500风力发电机组塔架与基础环制作技术规范[s].
[4]jb4708-2007 钢制压力容器焊接工艺评定[s].
[5]jb/t4709-2007 钢制压力容器焊接规程[s].
[责任编辑：尹雪梅]
风电塔筒制造技术及质量控制探讨冯晏
风电塔筒制造技术及质量控制探讨冯晏发布时间：2021-12-22T07:53:24.755Z 来源：《基层建设》2021年第21期作者：冯晏[导读] 近年来，随着我国社会经济的快速发展十九冶集团西昌设备结构有限公司四川凉山 615000摘要：近年来，随着我国社会经济的快速发展，人们生活水平的不断提高，对电能的需求不断增大，当前，我国以新能源理念开展风力发电项目，风力发电的塔杆就是指风电塔筒，其发挥的作用主要为支撑风力发电机组，且对机组振动起着吸收作用。
风电塔筒的制作质量关系机组运行安全，风力发电高塔中，塔筒是风力发电的基础部件，因为塔筒的体积过大，在制造时需要进行分段制造，然后用法兰将塔筒的分段进行连接，进行发电机组的组装。
若在法兰焊接过程中出现了操作失误或参数错误，就会导致法兰变形，从而影响塔筒焊接质量。
因此，针对风电塔筒法兰焊接变形控制的工艺进行分析，提出了控制变形的技术手段，有效的控制法兰焊接过程中的变形，更好的保障风电塔筒安全平稳的运行。
关键词：风电塔筒；制造技术；质量控制引言塔筒作为风电机组重要支撑部件，其高度较高，而且直径较大，通常采取分段生产的方式，进行制作、运输、安装，段与段之间的连接，依靠的是锻造法兰。
由于焊后需要进行精确装配，对于锻造法兰的尺寸要求较高，因此加强此课题的研究，有着必要性。
1风电塔筒塔架的制造工艺(1)板材切割口的大小与焊接坡口都应在满足设计要求的前提下进行板材下料工序。
另外需要注意以下几点:①尽量进行成套下料，保障后续小拼装工序的进行。
②切割前标记好板材的炉批号、材质等钢板信息。
③焊接坡口的大小与类型需要满足焊接工艺。
(2)确定好圆筒的圆度满足设计需求。
卷筒施工时需要注意以下 4 点:①处理压头时，需要按照设计要求进行压头与弧度的预留。
②样板卡弧的操作符合要求。
③卷板前需要清理待卷板材与操作环境。
④在筒体出现凹凸时，需要立即对其测量，若超过规定范围，立即重新回圆。

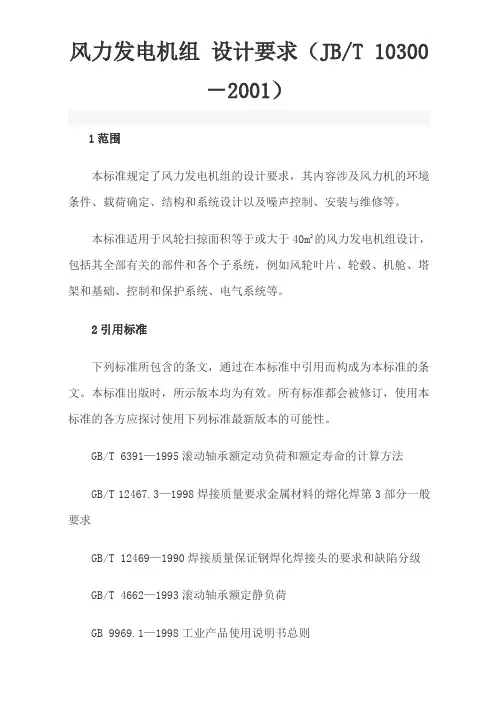

重点讲解风力发电机组 设计要求
风力发电机组设计要求（JB/T 10300－2001）1范围本标准规定了风力发电机组的设计要求，其内容涉及风力机的环境条件、载荷确定、结构和系统设计以及噪声控制、安装与维修等。
本标准适用于风轮扫掠面积等于或大于40m2的风力发电机组设计，包括其全部有关的部件和各个子系统，例如风轮叶片、轮毂、机舱、塔架和基础、控制和保护系统、电气系统等。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 6391—1995滚动轴承额定动负荷和额定寿命的计算方法GB/T 12467.3—1998焊接质量要求金属材料的熔化焊第3部分一般要求GB/T 12469—1990焊接质量保证钢焊化焊接头的要求和缺陷分级GB/T 4662—1993滚动轴承额定静负荷GB 9969.1—1998工业产品使用说明书总则GB 17646—1998小型风力发电机组安全要求GB/T 19001—2000质量管理体系要求JB/T 10194—2000风力发电机组风轮叶片IEC 61400–1/E2∶1999风力发电机系统第一部分安全性要求IEC 6100–11噪声IEC 60721–2–1∶1982环境条件分类第二部分自然环境条件：温度和湿度IEC 61400–24∶1999结构防雷击保护第一部分通则ISO 2394∶1986结构可靠性通则3术语、定义、符号、缩略语及坐标系3.1术语及定义3.1.1年平均一组足够规模和足够长时间测量数据的平均值，用于作为数量期望值的估计。
时间周期应是一个完整的年数，以便在季节性非稳定影响之外进行平均。
3.1.2年平均风速按照年平均定义确定的平均风速。
3.1.3锁定（对风力机）利用机械销和其他装置（与普通机械刹车不同）来防止部件运动，例如风轮轴或偏航机构。
3.1.4灾难性故障（对风力机）部件或结构的解体或破坏，其结果将导致重要功能丧失而降低安全性。

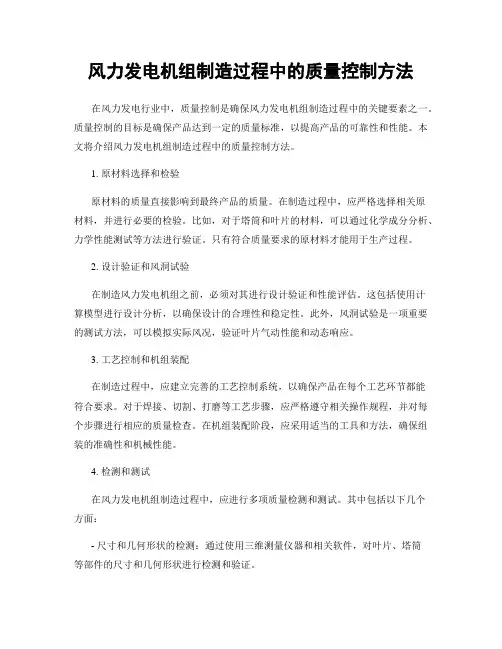

风力发电机组制造过程中的质量控制方法
风力发电机组制造过程中的质量控制方法在风力发电行业中，质量控制是确保风力发电机组制造过程中的关键要素之一。
质量控制的目标是确保产品达到一定的质量标准，以提高产品的可靠性和性能。
本文将介绍风力发电机组制造过程中的质量控制方法。
1. 原材料选择和检验原材料的质量直接影响到最终产品的质量。
在制造过程中，应严格选择相关原材料，并进行必要的检验。
比如，对于塔筒和叶片的材料，可以通过化学成分分析、力学性能测试等方法进行验证。
只有符合质量要求的原材料才能用于生产过程。
2. 设计验证和风洞试验在制造风力发电机组之前，必须对其进行设计验证和性能评估。
这包括使用计算模型进行设计分析，以确保设计的合理性和稳定性。
此外，风洞试验是一项重要的测试方法，可以模拟实际风况，验证叶片气动性能和动态响应。
3. 工艺控制和机组装配在制造过程中，应建立完善的工艺控制系统，以确保产品在每个工艺环节都能符合要求。
对于焊接、切割、打磨等工艺步骤，应严格遵守相关操作规程，并对每个步骤进行相应的质量检查。
在机组装配阶段，应采用适当的工具和方法，确保组装的准确性和机械性能。
4. 检测和测试在风力发电机组制造过程中，应进行多项质量检测和测试。
其中包括以下几个方面：- 尺寸和几何形状的检测：通过使用三维测量仪器和相关软件，对叶片、塔筒等部件的尺寸和几何形状进行检测和验证。
- 动力学测试：通过使用振动测试仪器和相关软件，对机组动力学特性进行测试，包括旋转速度、振动幅值等。
- 叶片质量测试：对叶片进行质量均匀性和气动性能测试，确保叶片在运行中的稳定性和效率。
- 电气性能测试：对发电机组的电气系统进行测试，包括电压、功率因数等指标的测量。
- 整机测试：在机组组装完成后，进行整机测试，模拟实际运行条件，测试机组的性能和可靠性。
5. 期间和最终质量审核在风力发电机组制造过程中，应定期进行质量审核。
这可以包括对各个环节的检查和评估，以及对生产过程的录像和文档记录审查。
风力发电机组-塔架
I
GB/T 19072-200X
前
言
本标准是对 GB/T19072-2003《风力发电机组 塔架》的修订。 本标准主要修订内容有： ——扩大了标准的适用范围； ——补充了设计要求； ——对塔架主要材料的要求作出了具体规定； ——工艺要求修订为塔架制造，增加了钢材下料要求，补充了焊接工艺要求，增加焊接后塔 架的精度要求； ——检验中增加了检验项目，并确定了检验方法； ——增加了竣工资料和随机文件的内容； ——补充了标志、包装、运输和储存的要求； 从本标准实施之日起，同时代替 GB/T19072-2003。 本标准由中国机械工业联合会提出。 本标准由全国风力机械标准化技术委员会归口。 本标准起草单位：浙江运达风力发电工程有限公司、上海泰胜电力工程机械有限公司、国电机械 设计研究院。 本标准主要起草人：
fR 0.95 f 0,1 f R ,m f 0,n 0.95或 f R ,m f 0,n 1.05
式中： f R ——正常运行范围内风轮的最大旋转频率；
f 0,1 ——塔架的第一阶固有频率； f R ,m —— m 个风轮叶片的通过频率； f 0,n ——塔架的第 n 阶固有频率。
要确定的固有频率的阶数 n 应选择的足够大， 以便计算的最高固有频率比叶片的通过频率至少高出 20%。 b) 对于塔架的频率，应考虑基础的影响。 c) 在计算固有频率时为了考虑不确定性因素的影响，频率应有±5%的浮动。 d) 设计时还应对由阵风引起的沿风向的振动和湍流引起的横向振动加以考虑。 5.2.2 塔架的疲劳损伤分析 塔架的疲劳损伤分析可按GB 18451.1-2001中7.6.3的规定。塔架焊缝疲劳分析包括以下方面： a) 塔架环焊缝的疲劳计算； b) 塔架门与塔壁连接位置上焊缝的疲劳计算； c) 塔架顶部法兰位置上焊缝的疲劳计算。 5.2.3 塔架的涡激振动分析 塔架的涡激振动是塔架安装时，风吹过塔架产生漩涡引起的振动，可能对塔架有损伤，所以需要进 行计算分析。 涡激振动载荷计算可以根据DIN4133标准。 5.3 法兰与螺栓的强度分析 5.3.1 法兰联接螺栓极限和疲劳分析 所有重要的联接螺栓应进行极限载荷和疲劳载荷的强度计算。 所有钢结构高强度大六角头螺栓、大六角头螺母、垫圈技术条件应符合GB/T 1228～1231的规定。 大于M30的螺栓可参照国外标准选用。 钢结构高强度螺栓联接的设计、 施工及验收应符合JGJ 82的规定。 5.3.2 法兰极限强度分析

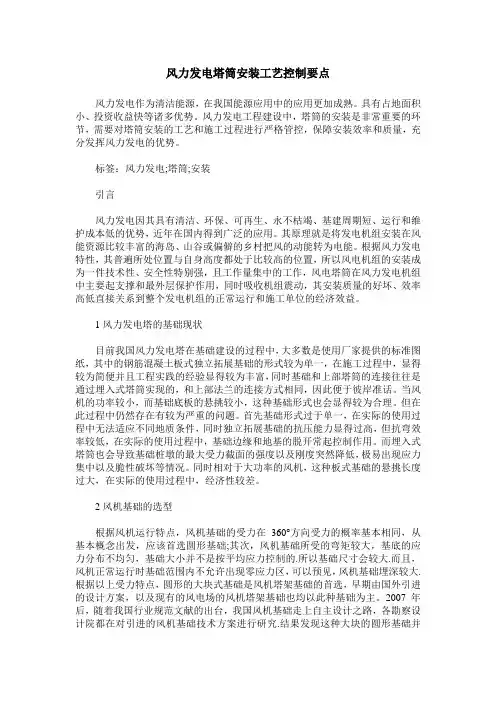

风力发电塔筒安装工艺控制要点
