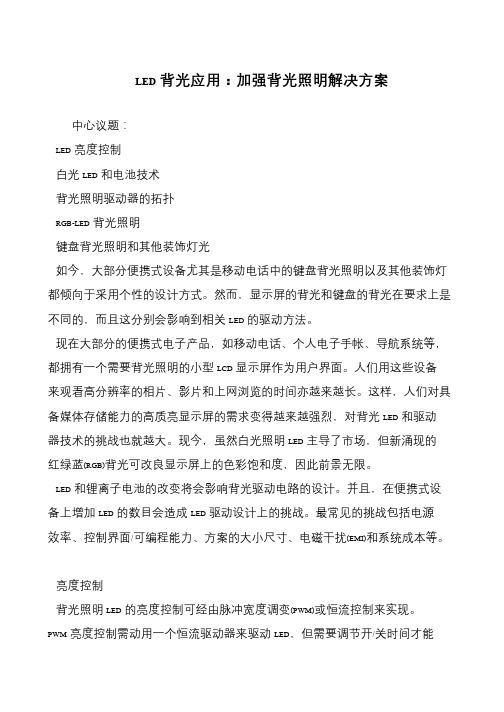

LED背光应用:加强背光照明解决方案

LED背光应用:加强背光照明解决方案中心议题:LED亮度控制白光LED和电池技术背光照明驱动器的拓扑RGB-LED背光照明键盘背光照明和其他装饰灯光如今,大部分便携式设备尤其是移动电话中的键盘背光照明以及其他装饰灯都倾向于采用个性的设计方式。
然而,显示屏的背光和键盘的背光在要求上是不同的,而且这分别会影响到相关LED的驱动方法。
现在大部分的便携式电子产品,如移动电话、个人电子手帐、导航系统等,都拥有一个需要背光照明的小型LCD显示屏作为用户界面。
人们用这些设备来观看高分辨率的相片、影片和上网浏览的时间亦越来越长。
这样,人们对具备媒体存储能力的高质亮显示屏的需求变得越来越强烈,对背光LED和驱动器技术的挑战也就越大。
现今,虽然白光照明LED主导了市场,但新涌现的红绿蓝(RGB)背光可改良显示屏上的色彩饱和度,因此前景无限。
LED和锂离子电池的改变将会影响背光驱动电路的设计。
并且,在便携式设备上增加LED的数目会造成LED驱动设计上的挑战。
最常见的挑战包括电源效率、控制界面/可编程能力、方案的大小尺寸、电磁干扰(EMI)和系统成本等。
亮度控制背光照明LED的亮度控制可经由脉冲宽度调变(PWM)或恒流控制来实现。
PWM亮度控制需动用一个恒流驱动器来驱动LED,但需要调节开/关时间才能达到所需的光度。
因此PWM控制比直接的恒流控制更加复杂。
恒流控制的好处是没有了连续的开关动作,因此进行亮度调校时,由LED 色谱位移而引致的EMI较低。
LED制造商将LED按照“群集电流”来分组,并确保LED的表现不会降低。
当群集电流改变时,LED的亮度变化会多于设定的规格,因此肉眼能分辨出背光照明LED之间的不同亮度。
当使用很低的电流时,上述情况尤其明显。
如果使用PWM来控制亮度,那亮度调节便会在整个范围内呈线性,而且被调节时不会产生颜色上的变化。
不过,PWM的变换会产生电磁干扰和可听得到的噪声。
该噪声是由陶瓷电容器的压电效应所产生。

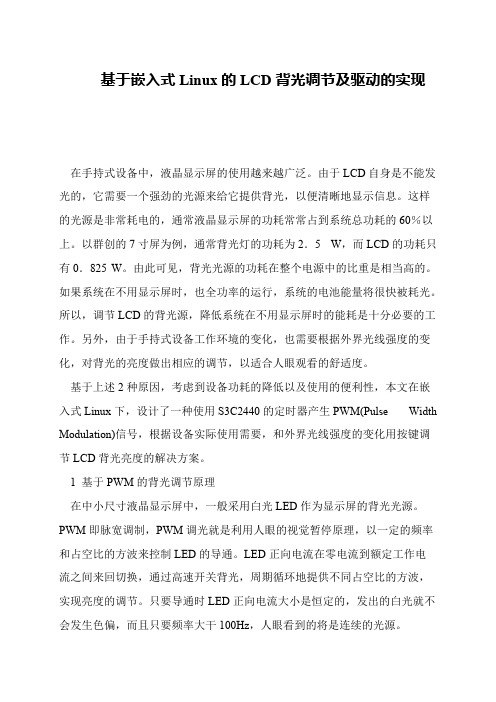

基于嵌入式Linux的LCD背光调节及驱动的实现

基于嵌入式Linux的LCD背光调节及驱动的实现
在手持式设备中,液晶显示屏的使用越来越广泛。
由于LCD自身是不能发光的,它需要一个强劲的光源来给它提供背光,以便清晰地显示信息。
这样的光源是非常耗电的,通常液晶显示屏的功耗常常占到系统总功耗的60%以上。
以群创的7寸屏为例,通常背光灯的功耗为2.5 W,而LCD的功耗只有0.825 W。
由此可见,背光光源的功耗在整个电源中的比重是相当高的。
如果系统在不用显示屏时,也全功率的运行,系统的电池能量将很快被耗光。
所以,调节LCD的背光源,降低系统在不用显示屏时的能耗是十分必要的工作。
另外,由于手持式设备工作环境的变化,也需要根据外界光线强度的变化,对背光的亮度做出相应的调节,以适合人眼观看的舒适度。
基于上述2种原因,考虑到设备功耗的降低以及使用的便利性,本文在嵌入式Linux下,设计了一种使用S3C2440的定时器产生PWM(Pulse Width Modulation)信号,根据设备实际使用需要,和外界光线强度的变化用按键调节LCD背光亮度的解决方案。
1 基于PWM的背光调节原理
在中小尺寸液晶显示屏中,一般采用白光LED作为显示屏的背光光源。
PWM即脉宽调制,PWM调光就是利用人眼的视觉暂停原理,以一定的频率和占空比的方波来控制LED的导通。
LED正向电流在零电流到额定工作电
流之间来回切换,通过高速开关背光,周期循环地提供不同占空比的方波,实现亮度的调节。
只要导通时LED正向电流大小是恒定的,发出的白光就不会发生色偏,而且只要频率大干100Hz,人眼看到的将是连续的光源。
高效LED背光驱动电源方案设计
高效LED背光驱动电源方案设计
目前便携式电子产品的液晶屏幕背光主要是以白光LED为主,白光LED
的亮度随着电流成正比,AP3036提供串连式LED架构,最高可以提供8颗白光LED串连所需电压,AP3036最大的优势是可以用PWM信号调节LED 亮度,调光频率范围非常宽,可以到100KHz,当AP3036使用20KHz以上的频率调节LED亮度时候,可以跳过音频范围,因此音频干扰更小,EMI更好。
LED = Light Emitting Diode,发光二极管,是一种能够将电能转化为可见光的固态的半导体器件,它可以直接把电转化为光;LED = Large ElectrONic Display,大型电子展示;LED = Lupus erythematosus disseminatus,播散性红斑狼疮,一种慢性、特发性自身免疫病;led是lead的过去式和过去分词,
意为“领导,带领”;俄罗斯Pulkovo机场的IATA代码。
本词条主要介绍发
光二极管。
图1. AP3036/A 典型应用
AP3036的转换效率最高可以到达82%,最低工作电压达到2.5V, 可以降低电流消耗并且延长电池使用时间,内建的肖特基二极管降低系统所需组件及复杂度。
内建的软启动(Soft STart)功能可以降低侵入电流(Inrush current),过电压保护(OVP)及过电流保护(OCP)可以确定系统在正常状态下工作。
AP3036采用SOT23-6及TSOT-23-6两种封装,并有200mV版本和。
背光驱动电路的选择策略和应用
背光驱动电路的选择策略和应用越来越多的便携式消费电子产品配备了彩色显示屏,例如手机、数码相机、PDA、MP3、PMP播放器等,其中手机又占据了那个市场的绝大部分份额,从而导致了这两年来中小尺寸显示屏产业链的飞速进展。
依照顾用的不同,显示屏会有不同的种类,例如TFT-LCD、CSTN-LCD以及OLED显示屏,从市场的应用看,OLED显示屏只是在折叠式手机的副屏以及MP3的市场上占有一定的份额,而市场的主流依旧是TFT和CSTN,这两种类型的LCD屏占据了现有的中小尺寸显示屏出货量的绝大部分。
本文重点就中小尺寸的LCD显示屏的背光驱动解决方案作一个分析介绍。
背光驱动的技术分析LCD显示屏自身并不发光,为了能够清晰的看到LCD显示屏的内容,需要一定的白光背光源。
在中小尺寸LCD显示屏中,一样采纳白光LED作为显示屏的背光源。
白色LED背光电源由数个白光LED组成,如手机、数码相机一样仅需要2到3个白光LED,而PDA和PMP那么依照其显示屏的面积,可能需要3到6个LED。
对背光驱动电路的要求是:满足背光的亮度要求整个显示屏亮度平均〔不承诺有某一部分较亮、另一部较暗的情形〕亮度能够方便地调剂驱动电路占PCB空间要小工作效率高综合成本低对系统其他模块干扰小依照顾用场合不同,系统设计者关注的重点可能会有所差别,例如关于低成本的产品方案中,可能会把整个驱动电路的成本放在第一位,关于手机的应用中,白光驱动电路对其他模块是否会产生EMI干扰那么是要重点考虑的因素,而在MP3应用中,又有可能对EMI干扰不太关怀。
白光LED驱动器差不多上有两种驱动方式:一种是采纳电感升压式DC/DC升压变换的原理来驱动,所有的LED串联接在一起,一样也叫做串联型驱动方式;另一种是采纳升压式电荷泵驱动电路,所产生的电压一样在5V/4.5V或者是依照LED的正向导通电压而自适应确定的一个电压,所有的LED并联在一起,一样也叫做并联型驱动方式。
lcd屏幕驱动原理
lcd屏幕驱动原理1.引言1.1 概述引言部分旨在介绍本篇文章的主要内容和背景。
本文将详细讨论LCD (Liquid Crystal Display,液晶显示器)屏幕的驱动原理。
LCD屏幕作为现代电子产品中广泛应用的显示器件之一,具有节能、清晰、轻薄等特点,被广泛应用于智能手机、平板电脑、电视、计算机显示器等设备中。
在本文中,我们将首先介绍LCD屏幕的基本原理,包括液晶分子的排列结构、光的透射和偏振特性等。
了解这些基本原理将为后续的驱动工作原理提供必要的背景知识。
接下来,本文将重点探讨LCD屏幕的驱动工作原理。
作为一种主动矩阵显示技术,LCD屏幕的驱动原理涉及到电场调控液晶分子的排列状态,从而实现像素点的显示。
我们将详细解释液晶分子在不同电压下的排列方式,以及如何通过电路信号的控制来实现各种显示效果。
通过对LCD屏幕的驱动原理进行深入的研究和探索,我们可以更好地理解其工作原理,为设计和优化LCD驱动电路提供指导和参考。
同时,我们也可以借此机会探讨一些新兴的LCD驱动技术和未来的发展趋势。
在本篇文章的后续章节中,我们将按照以上提到的大纲,分别介绍LCD 屏幕的基本原理和驱动工作原理,并在结论部分对所讨论的内容进行总结和展望。
希望通过本文的阅读,读者能够对LCD屏幕的驱动原理有一个更清晰的认识,并对相关技术的研究和应用提供一些启发和帮助。
1.2文章结构文章结构部分的内容如下:文章结构部分旨在介绍本文的整体结构和每个部分的主要内容,以便读者能够更好地理解和阅读本文。
本文分为引言、正文和结论三个主要部分。
引言部分主要是对整篇文章进行概括性介绍。
首先,我们会简要概述LCD屏幕驱动原理的背景和重要性。
然后,我们将介绍文章的结构和每个部分的主要内容,以便读者能够有一个整体的把握。
正文部分是本文的主体部分,包括了LCD屏幕的基本原理和LCD屏幕驱动的工作原理。
在2.1小节中,我们将详细介绍LCD屏幕的基本原理,包括LCD的构造和LCD显示原理。
led驱动方案
led驱动方案在现代社会中,LED灯具的市场需求越来越大,这也催生了许多厂商的加入。
然而,研发一个高质量且经济实惠的LED驱动方案可不是一件容易的事情。
本文将介绍几种LED驱动方案以及它们各自的优缺点,希望能够给大家提供一些参考。
一、常见的1.1 恒压驱动恒压驱动是一种非常简单的模式,它解决了LED灯泡的电压问题,并使它们在过程中的增光保持恒定。
当然,这种方案也有一些限制,LED所需的功率或者电流必须非常低。
1.2 恒流驱动恒流驱动是在LED灯普及后出现的一种驱动方式。
它可以提供足够的电流,使LED灯发光,同时,也可以在大功率应用中为LED灯提供保护。
这种方案的优点是变化仅限于输入、输出和驱动电压之间的匹配度。
1.3 功率因数修正功率因数是测量电力线路效率的一项标准。
不理想的功率因数会使电线损失能量并浪费电能。
在这种情况下,功率因数修正技术成为了解决方法,同时也有效地减少了电能的浪费。
一、LED驱动方案的优缺点2.1 恒压驱动优点:能够提供代表灯泡最高限制电压的电压;温暖的光具有一定的质量以及盈亮效果。
缺点:不足以控制LED的输出亮度;当使用高电压时,LED可能会短路或者过热。
2.2 恒流驱动优点:使LED灯具消耗的电流保持不变;使光变得更加柔和,不会使眼睛受到刺激;有更长的使用寿命。
缺点:需要预留适当的保护裕度;更高的成本。
2.3 功率因数修正优点:提高了电能的使用效率;减少了电路损耗;使用更智能、更节能的电源。
缺点:价格较高。
三、LED驱动方案如何选择LED灯驱动方案可以根据具体情况选择。
如果预算允许,而且希望LED灯具具有更高的性能,并且使用寿命更长,那么恒流驱动或功率因数修正方案就是不错的选择。
然而,如果需要使用的LED灯泡只需要输出低功率,则恒压驱动方案可能更加合适。
最终选择何种方案还需看情况灵活决定。
总之,为了保证LED灯具的稳定性和安全性,选择合适的驱动方案是很有必要的。
从经济、安全和可靠性角度考虑,选择高质量的驱动方案,才能更好地实现期望的光效与服务寿命。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
手持设备LCD背光LED驱动方案浅述
进入二十一世纪,能源消耗日益成为整个人类社会关注的焦点。出于对于照明的基本需求,如何更有效的利用各种
能源产生更多的照明,成为探索新的照明技术的巨大驱动力。从原始的燃料照明到白炽灯,从荧光灯到各种发光材料
的探索,催生出LED照明技术。在如今社会,各种媒体设备照明环境需求的差异化,进一步促进了人类探索如何利
用各种高亮度LED进行照明。LED在照明方面的应用已经吸引广泛关注。
LED基本原理及性能特点
首先我们来介绍一下LED的基本原理以及性能特点。LED的基本结构是一块电致发光的半导体材料,置于一个有
引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用,所以LED的抗震性能好。发光二极管的核
心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n型半导体之间有一个过渡层,称为PN结。在
某些半导体材料的PN结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把
电能直接转换为光能。PN结加反向电压,少数载流子难以注入,故不发光。当它处于正向工作状态时(即两端加上
正向电压),电流从LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线,光的强弱与电流有关。
LED光源具有以下特点:
1.电压:LED正向导通工作电压较低,可以使用低压电源驱动,供电电压根据最终产品不同而异,是一个比较安全
的照明设备,特别适用于公共场所。
2.效能:同等照度的情况下消耗能量较同光效的白炽灯减少80%。
3.适用性:每个单元LED小片是3-5mm的正方形,所以可以制备成各种形状的器件,并且适合于易变的环境。
4.稳定性:通常为10万小时,光衰为初始的50%。
5.响应时间:其白炽灯的响应时间为毫秒级,LED灯的响应时间为纳秒级。
6.对环境污染:无有害金属汞。
7.颜色:LED的发光颜色和发光效率与制作LED的材料和工艺有关,目前有红、绿、蓝三种基本颜色。
8.价格:与白炽灯相比,LED的价格较高,几只LED的价格就可以与一只白炽灯的价格相当,不过随着技术工艺
的进步,可以逐步提升性价比。
LED驱动方案
LED自问世以来,就得到人们的极大关注,LED驱动器件和驱动方式不断更新以便更加有效地驱动LED为人类照
明。从早期的DC-DC开关电源到电荷泵,以及追求成本的低边驱动和LDO,人们在不同的应用情况下选用不同的
驱动线路,作为市场关注的热点,便携产品的显示背光是LED背光应用的主要市场,下文将针对便携产品的背光
显示,介绍当前几种常见的LED驱动方案。
1. Step-UP DC-DC开关电源实现LED驱动
该方案主要的特点在于:输入电压较低,甚至低至0.7V(单节干电池),从技术发展的角度看,串联型驱动出现的比
较早,技术上也比较成熟,效率较高。典型的应用线路如图1所示。
图1:Step-UP DC-DC 开关电源实现LED驱动的典型应用线路。
对于这种应用方式,早期的驱动芯片主要采用电流反馈方式,按照VFB/Rb来确定LED的电流,DC-DC反馈电压
VFB一般在1.2V左右,这限制了有效效率的进一步提升,本身DC-DC的效率在80%左右,在这种应用情况下,
实际效率降低的更多,而随着技术的提高,降低VFB电压到0.1V以内,可以将有效效率提升到85%以上,尤其
在驱动2-3颗灯的应用状态下。该方案的优缺点如下:
优点:技术成熟,成本相对较低,通过一些新的技术革新,例如图1所示的过压保护功能,或者采用电压电流反馈
共同作用,可以得到较高的亮度一致性以及较高的安全系数,尤其以大尺寸屏幕显示的背光应用居多。由于需要较
多的LED实现屏幕背光,因而亮度的一致性和均匀性是必须面对的挑战。
缺点:本身电感的应用,限制了线路的尺寸以及高度,并且带来工程设计人员不愿意面对的问题-EMI处理,尤其
在靠近射频部分,需要针对干扰做专门的处理,否则会导致射频接收灵敏度降低,甚至带来音频部分的干扰,例如
音频输出电流干扰声。另外,在这种应用情况下,如果一个LED发生故障就会导致整串LED失效,这是人们不愿
意看到的结果。
2. 电容式电荷泵驱动模式
这是一种比较新的驱动方式。简单来说电容式电荷泵通过开关阵列和振荡器、逻辑电路、比较控制器实现电压提升,
采用电容器来贮存能量。因工作于较高频率,可使用小型陶瓷电容器(1μF),占用空间最小,使用成本较低。电荷
泵有两种工作模式,恒压模式,恒流模式。
1)恒压模式电荷泵。圣邦微电子的SGM3110就是采用恒压模式的电荷泵,由于恒压模式电荷泵的工作特性,本身
具有高开关频率以及大峰值的瞬态电流,因而需要工程师在PCB布板部分额外注意,一般要求外围的电容尽可能
靠近器件本身,外围布线要尽量短,本身需要周围的PCB地尽可能大,外围电容也要尽量直接接到SGM3110的
地上,如果布线限制,则可以通过大的PCB过孔以及多个过孔来实现良好接地。
效率计算方法:η=Iout*Vout/Iin*Vin
由于器件本身存在开关损耗以及电容漏电,因而实际效率要比该值低一些,这跟生产厂家的工艺技术有关。采用这
种LED驱动模式的优点在于,可以简化外围线路、降低产品成本。尤其在小尺寸屏的情况下,1-2个LED做屏幕
背光;或者用做闪光灯驱动,在100mS内达到250mA电流的输出;或者是简单的DC-DC 5V升压简化版本,替
代电感DC-DC升压,降低成本以及产品EMI问题。缺点在于只有简单的两倍升压模式,效率较低,大多数时间效
率低于70%,实际利用效率更低,其中有相当一部分消耗在限流电阻上。在驱动多个LED的时候,背光一致性完
全依赖于LED以及限流电阻的精度。
2)恒流模式电荷泵。为了进一步提升LED驱动的效率,圣邦微电子在2008年第二季度推出带有1X、1.5X、2X升
压的恒流模式电荷泵SGM3123,对于恒流模式的电荷泵来讲,通过内部的逻辑控制来实现对每一路LED实现均流,
使LED的亮度保持相等,与此同时,尽可能地提高LED的驱动效率。
在这种应用中,通过电流镜像控制技术使LED的亮度一致性得到保持,每一路的LED电流误差不超过2%,并且
1X、1.5X升压模式使驱动LED的效率得到兼顾,LED在大部分工作时间内,驱动效率可以保证在80%以上。典
型应用线路如图2所示。
图2:恒流模式电荷泵SGM3123的典型应用线路。
利用不同的阻值来设置LED输出电流:ILED=Gain*VIset/RIset。不同厂家Gain系数不同。人们在对电荷泵技术革
新的同时,也发现利用它驱动LED相对于DC-DC的一系列优点,降低成本,缩小驱动板的尺寸,避免EMI干扰。
3. 对于成本及性能的追求,也存在着一系列其他的驱动方式例如低边LED驱动。相比较恒流模式的电荷泵,仅缺
少电荷泵升压,对于电流的恒流处理部分则相同。成本与电流模式电荷泵比相对较低。缺点在于,纯线性处理,当
电池电压降到较低,例如3.6V,在突发大负载的情况下:手机接打电话或者拍照,MP3播放音乐,MP4播放影片,
会造成电压波动,电压会下降0.1~0.2V,那么在系统电压会瞬间降到3.4V甚至更低,不能保证LED的正常亮度,
存在屏幕亮度明显变化的缺陷。
圣邦微电子已获得广泛应用的LED驱动芯片产品。
4. 成本的压力促使采用更低成本的LDO来做系统背光。用LDO作LED驱动与上述方案比较,除了成本较低,无
论是电压模式电荷泵SGM3110驱动3个以上LED会存在亮度不均匀的缺点,还有低边驱动电压不稳导致亮度变
化的缺点都存在。
作为一家专注于高性能、高品质模拟/混合信号集成电路研发、生产和销售的半导体公司,圣邦微电子目前瞄准下
一代多媒体显示技术,在不久的将来会开发出越来越多适应市场应用需求的产品,例如7通道DC-DC,多路PMU,
单路DC-DC开关电源以及各种LED驱动(DC-DC、电荷泵、低边驱动)。
目前圣邦微电子已有10个系列200多种产品,可广泛应用于手机、DVD、数码相机、笔记本电脑、汽车电子、工
业自动控制、医疗仪器、液晶显示和军工国防等众多领域。圣邦拥有先进的品质保证体系,已于2004年通过ISO
9001认证,全部产品都符合RoHS规范。
