plan53工作原理
Plan54方案
Plan54确实比53要复杂一些，同时也贵非常多，我们就有一套Plan54的冲洗系统（可惜没有照片，哪天照了补上来）3台泵冲洗液冲洗机封后回来经过换热器，然后经过过滤器（过滤器带压差报警），然后进入一个储罐内，储罐又去火炬线，储罐出口经过两台泵加压后对3台泵机封进行冲洗，泵出口具有安全阀超压保护，该系统附带很多的就地表和报警。
如何判断PLAN54介质侧密封泄露？根据实际需要自动控制电动阀的开度自动调节机封液压力，保证机封冲洗液压力大于泵出口压力0.1-0.2MPa，防止泄露。
通过触摸屏可以对油站进行数据采集显示、运行监控、简便操控而且结构紧凑。
在润滑油泵出口设置有蓄能器，启稳压作用。
控制系统硬件组成及各部分功能控制系统安装了PLC控制箱、触摸屏、热电阻温度传感器、压力变送器、电磁阀门、电动阀门、加热器、液位变送器、声光报警器等实现系统自动控制的相关装置。
温度信号、压力信号、液位信号为4-20MA模拟量信号，并需要一路模拟量输出控制电动阀门的开度，所以为PLC扩展一个EM235有4路模拟量输入和一路模拟量输出的组合模块。
PLC通过背后程序，对采集的数字量信号和模拟量信号进行分析，判断，逻辑运算，将结果输出到各执行部件，实现自动化控制。
还是要从流量，温度与压力的变化来判断。
同时在油箱上有LS远传至PLC，会发出报警的。
PLAN54监测内侧密封泄漏，个人认为可以在每套密封的密封液进出管上设置精密一点的流量计（比如转子流量计等），通过进出液的流量差异来判断内侧密封是否泄漏。
另外，如果密封进出液前后都有调节阀控制，通过压力监测也许是可以的。
我曾接触国外进口的JOHN CRANE的一套，就是在相对并联平行进入的润滑油冲洗部位各设置有流量控制开关，带流量指示，但无远传功能。
（当时我也不解，为何只是指示？），而在回流到油箱的管路上各设置或总管设置流量变送器FT到DCS。
这样的作用，不是说有堵塞，可能有油泵出油量不稳定或者进入用油点分流不同，有的可能多，有的可能少，有的密封部件损坏堵塞进油口或出油口都有可能，那样的话，会使需要润滑的部位部分缺油而损坏。
国内外Plan54密封冲洗方案设计理念的差异
国内外Plan54密封冲洗方案设计理念的差异作者：王志懿来源：《科技与企业》2015年第23期国内外各石化装置中，输送易燃易爆、有毒有害等不允许泄漏到大气中的危险介质时，机泵等设备一般采用带压双端面机械密封。
作为隔离液的密封油压力一定要高于介质，这样一旦内密封发生泄漏，密封油就会流入介质中，从而确保介质绝对不会外漏。
配套的密封冲洗方案一般选择Plan53或Plan54。
前者密封油为自循环，采用热虹吸罐或换热器进行冷却，采用外部气源或蓄能器进行保压；后者则采用独立的油泵使密封油进行强制循环，可同时满足几台甚至几十台设备的需求。

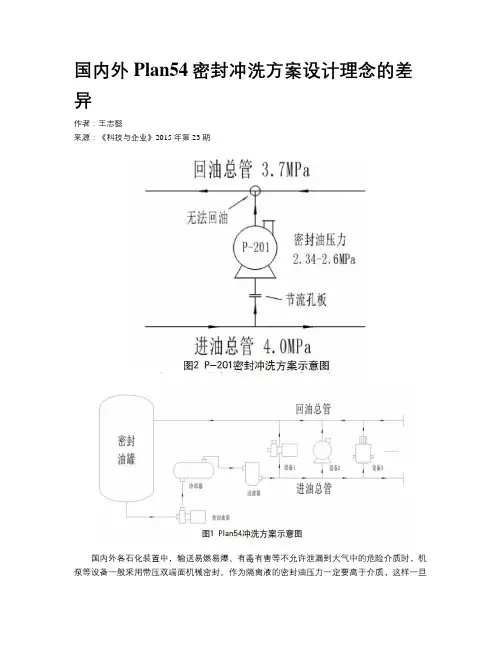

图1 Plan54冲洗方案示意图上海漕泾化工区中石化三井三元乙丙橡胶装置里的动设备密封冲洗方案在设计时参考了日本三井同类装置，采用的是Plan54方案。
集中提供的密封油按压力分为三种：低压（0.6MPa）、中压（1.2MPa）和高压（4MPa）。
每种密封油都由各自的油泵进行输送，先从油罐经过泵增压后进入冷却器降低温度、过滤器去除杂质后进入进油总管；随后分流到各台设备的密封中；冲洗后再汇集到回油总管，最后流回油罐完成循环。
几乎所有用到密封油的机泵、搅拌器等都包含在这个外部循环系统中，数量达到了几十台，这在国内也是比较少见的。
正是由于经验不足使得设计该冲洗方案时出现了疏漏，教训可谓深刻。
现场有两台关键的P-201AB离心泵，入口压力2.1MPa，出口压力2.3MPa，串联机封，密封油压力要求控制在2.34-2.6MPa。
按原设计该泵采用的也是Plan54方案，要求在泵密封油入口处加装节流孔板对高压密封油进行减压，降至要求范围后再进入密封腔。
施工完成后才发现这个方案其实存在一个很大的问题：循环系统中的回油总管压力并不是想象中的常压，而是同样高达3.7MPa左右。
一旦在入口处减压，密封油还能流入回油总管吗？！实际运行时，该泵的密封油必然会停滞在分流管线中无法汇入回油总管，热量积聚造成密封快速失效。
