1、二线式接近开关的接线方法
对于二线式NPN型接近开关，棕色线与负载相连,蓝色线与零电位点相连；对于二线式PNP 型接近开关，棕色线与高电位相连,负载的一端与接近开关的蓝色线相连，而负载的另一端与零电位点相连。
图2-61和图2—62所示分别为二线式NPN型接近开关接线图和二线式PNP型接近开关接线图。
图2-61 二线式NPN型接近开关接线图
图2-62 二线式PNP型接近开关接线图
2、三线式接近开关的接线方法
对于三线式NPN型接近开关，棕色的导线与一端负载，同时与电源正极相连;黑色的导线是信号线，与负载的另一端相连；蓝色的导线与电源负极相连。
对于三线式PNP型接近开关，棕色的导线与电源正极相连;黑色的导线是信号线，与负载的一端相连；蓝色的导线与负载的另一端及电源负极相连,如图2—63和图2—64所示。
图2—63 三线式NPN型接近开关接线图
图2—64 三线式PNP型接近开关接线图
初学者经常不能正确区分NPN型和PNP型的接近开关,其实只要记住一点：PNP型接近开关是正极开关，也就是信号从接近开关流向负载；而NPN型接近开关是负极开关，也就是信号从负载流向接近开关.
【例2-21】某设备用于检测PVC物块，当检测物块时，设备上的24V DC功率为12W的报警灯亮，请选用合适的接近开关，并画出原理图.
【解】因为检测物体的材料是PVC，所以不能选用感应接近开关，但可选用电容式接近
开关.报警灯的额定电流为:,查表2-20可知，直流接近开关承受的最大电流为0。
2A，所以采用图2-64的方案不可行，信号必须进行转换,原理图如图2-71所示，当物块靠近接近开关时,黑色的信号线上产生高电平，其负载继电器KA的线圈得电，继电器KA 的常开触头闭合，所以报警灯EL亮。
由于没有特殊规定，所以PNP或NPN型接近开关以及二线或三线式接近开关都可以选用.本例选用三线式PNP型接近开关.
图2-71 原理图。
接近开关的接线方法
接近开关的接线方法接近开关是一种用于检测物体靠近或远离的传感器，广泛应用于工业自动化领域。
正确的接线方法对于接近开关的正常工作至关重要。
本文将介绍接近开关的接线方法，帮助您正确地安装和使用接近开关。
首先，接近开关通常有三个接线端子，分别是电源端子（通常标有“+”和“-”）、输出端子和地线端子。
接近开关的电源端子用于连接电源，输出端子用于连接控制器或执行器，地线端子用于接地。
接近开关的接线方法一般分为两种，分别是PNP型和NPN型。
PNP型接近开关的接线方法如下，首先将电源的正极连接到接近开关的“+”端子，负极连接到接近开关的“-”端子，然后将输出端子连接到控制器或执行器。
最后，将地线端子接地。
这样就完成了PNP型接近开关的接线。
NPN型接近开关的接线方法如下，首先将电源的负极连接到接近开关的“-”端子，正极连接到接近开关的“+”端子，然后将输出端子连接到控制器或执行器。
最后，将地线端子接地。
这样就完成了NPN型接近开关的接线。
在接线过程中，需要注意以下几点，首先，接近开关的电源电压必须与控制器或执行器的工作电压匹配，否则会导致设备无法正常工作或损坏。
其次，接近开关的输出端子需要根据具体的控制需求连接到相应的设备上，确保信号传输的准确性和稳定性。
最后，接近开关的地线端子必须接地，以确保设备的安全运行。
总之，接近开关的接线方法是安装和使用接近开关的重要环节，正确的接线方法可以保证设备的正常工作，提高生产效率，降低故障率。
希望本文介绍的接近开关的接线方法对您有所帮助，谢谢阅读！。
pcl接近开关接法

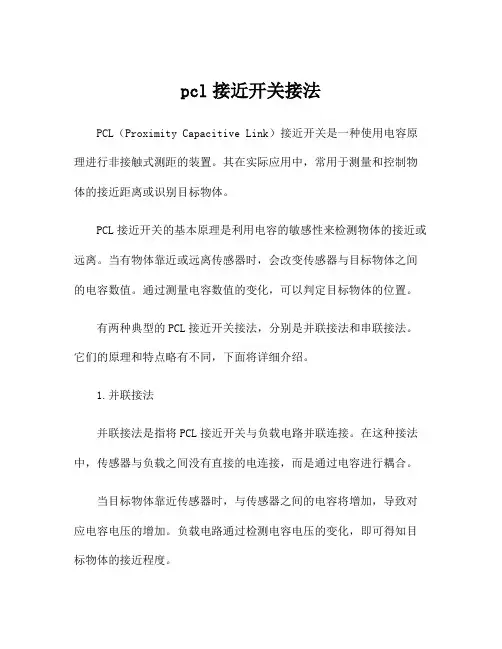

pcl接近开关接法PCL（Proximity Capacitive Link）接近开关是一种使用电容原理进行非接触式测距的装置。
其在实际应用中，常用于测量和控制物体的接近距离或识别目标物体。
PCL接近开关的基本原理是利用电容的敏感性来检测物体的接近或远离。
当有物体靠近或远离传感器时，会改变传感器与目标物体之间的电容数值。
通过测量电容数值的变化，可以判定目标物体的位置。
有两种典型的PCL接近开关接法，分别是并联接法和串联接法。
它们的原理和特点略有不同，下面将详细介绍。
1.并联接法并联接法是指将PCL接近开关与负载电路并联连接。
在这种接法中，传感器与负载之间没有直接的电连接，而是通过电容进行耦合。
当目标物体靠近传感器时，与传感器之间的电容将增加，导致对应电容电压的增加。
负载电路通过检测电容电压的变化，即可得知目标物体的接近程度。
a.接线简单，不需要直接连接传感器和负载；b.对传感器的影响较小，可以增加传感器的灵敏度；c.在环境干扰较大的情况下，可以通过适当调整负载电路的参数来优化测量结果。
缺点：a.电容的温度漂移问题，可能会影响测量精度；b.对负载电路的稳定性要求较高；c.适用于测量范围较短的场景，不适用于远距离测量。
2.串联接法串联接法是指将PCL接近开关与负载电路串联连接。
在这种接法中，传感器与负载直接相连，形成一个电路回路。
当目标物体靠近传感器时，电容的数值将发生变化，导致传感器电路中的总电容量的变化，从而改变传感器电路的谐振频率。
通过测量谐振频率的变化，可以判定目标物体的接近程度。
a.测量精度较高，对目标物体的距离变化敏感；b.适用于测量范围较大的场景；c.不受温度漂移的影响。
缺点：a.传感器与负载之间需要直接连接，接线较为复杂；b.对传感器的影响较大，一旦传感器损坏或需更换，会带来较高的维护成本；c.在环境干扰较大的情况下，容易受到外部干扰而导致测量不准确。
综上所述，PCL接近开关的并联接法和串联接法各有优缺点，适用于不同的场景需求。
两线制接近开关接线方法

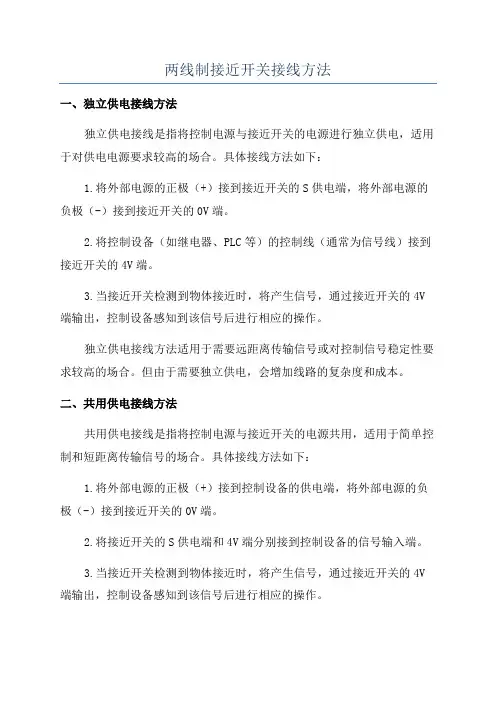

两线制接近开关接线方法
一、独立供电接线方法
独立供电接线是指将控制电源与接近开关的电源进行独立供电，适用于对供电电源要求较高的场合。
具体接线方法如下：
1.将外部电源的正极（+）接到接近开关的S供电端，将外部电源的负极（-）接到接近开关的0V端。
2.将控制设备（如继电器、PLC等）的控制线（通常为信号线）接到接近开关的4V端。
3.当接近开关检测到物体接近时，将产生信号，通过接近开关的4V 端输出，控制设备感知到该信号后进行相应的操作。
独立供电接线方法适用于需要远距离传输信号或对控制信号稳定性要求较高的场合。
但由于需要独立供电，会增加线路的复杂度和成本。
二、共用供电接线方法
共用供电接线是指将控制电源与接近开关的电源共用，适用于简单控制和短距离传输信号的场合。
具体接线方法如下：
1.将外部电源的正极（+）接到控制设备的供电端，将外部电源的负极（-）接到接近开关的0V端。
2.将接近开关的S供电端和4V端分别接到控制设备的信号输入端。
3.当接近开关检测到物体接近时，将产生信号，通过接近开关的4V 端输出，控制设备感知到该信号后进行相应的操作。
共用供电接线方法适用于简单的控制系统，可以降低线路的复杂度和成本。
但由于信号传输较短距离，可能存在信号衰减和干扰的问题，需要注意选择合适的控制设备和信号线缆。
综上所述，两线制接近开关的接线方法主要分为独立供电接线和共用供电接线。
具体的选择应根据实际需求和控制系统的复杂度来决定。
无论采用哪种接线方法，都需要保证电源供电稳定，信号传输可靠，从而实现对设备的准确控制和操作。
接近开关NPN和PNP如何接线

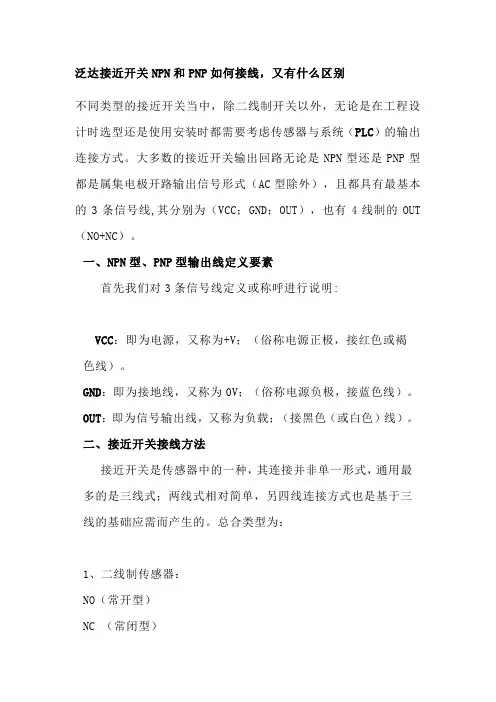

泛达接近开关NPN和PNP如何接线，又有什么区别不同类型的接近开关当中，除二线制开关以外，无论是在工程设计时选型还是使用安装时都需要考虑传感器与系统（PLC）的输出连接方式。
