中压电容储能焊特点
电容储能电阻焊机电路
电容储能电阻焊机电路电容储能电阻焊机是一种具有电容储能形式的电阻焊接机，是一种半导体焊接设备。
它具有电容储能和电阻控制可有效抑制焊接过热，使焊接过程更加安全可靠，焊接效果更好。
下面将介绍电容储能电阻焊机电路的基本原理。
电容储能电阻焊机电路的基本原理是使用恒压恒流的方式将较高的电流通过变压器给电容充电，形成一定电容充电电压，然后将电容充电电压通过继电器调节电压输出到电阻，以控制焊接的电流和电压，以实现最佳的焊接效果。
电容储能电阻焊机电路结构主要由控制电路和输出电路组成。
其中，控制电路主要由电容器、变压器、继电器、控制按钮和电流控制电路组成；输出电路由电阻、熔丝和分流电容器组成。
当焊接开始时，用户操纵控制按钮，使电容充电变压器输出电流，同时产生一定的电容充电电压，输出电路中的继电器调节电压输出到电阻，控制电流，从而达到调节焊接件的温度，并实现最佳的焊接效果。
当焊接电流持续时，电容储能电阻焊机的性能可以有效稳定，使焊接效果更加安全可靠。
电容储能电阻焊机电路还具有一定的安全性，输入电路中的电容充电变压器具有防止电压过高，电流过大的保护功能。
当焊接电流超过设定的最大值时，电路会自动断开，保护电路不会受到损坏。
此外，电容储能电阻焊机电路还可以通过控制按钮进行可调节的控制，调节焊接的电流和电压，从而实现最佳的焊接效果。
综上所述，电容储能电阻焊机电路具有功能可靠、操作简单、安全性好等优点，因此，得到了越来越广泛的应用。
它在广泛的电子行业中都有着重要的地位，如工业控制系统、汽车电子、家用电器、家用电子、半导体集成电路等行业，都有它的广泛应用。
由此可见，电容储能电阻焊机电路的出现，不仅可以有效抑制焊接过热，使焊接过程更加安全可靠，焊接效果更好，而且还具有极强的安全性，可以有效避免电路受到损坏。
电容储能焊接工艺特点及其在汽车零部件设计中应用
1 前言电容储能工艺具有生产效率高、结核均匀可靠、零件发热量小、工件变形小等优点，因此在汽车零部件制造领域中广泛应用，特别是在关键及重要的精密零部件中运用较多，如汽车座椅调角器、变速箱选换挡机构等都采用电容储能焊接工艺。
文章以下主要从电容储能焊接特点、零件的精度保证及检测等方面分别介绍该工艺的应用。
2 电容储能焊接工艺的主要特点为达到金属零件之间的强度连接，我们较多使用电阻焊工艺，即焊接的两个零件在一定的电极压力下，通过较大的电流，因焊缝接触面电阻远大于材料本身电阻，根据电流的热效率I2Rt可以看出能量几乎全部集中在焊缝区域用以熔化焊缝形成永久的焊接接头。
电容储能焊工艺属电阻焊接中最优秀的焊接工艺之一，与普通的电阻焊接不同的是，电容储能焊接工艺是利用大容量的电容容量在工件焊接之前先将电能储存，当待焊接的两个零件在一定的压力下，瞬间释放电容电能从而达到零件之间的熔接目的。
因释放电能的时间极短，一般仅为0.003秒，焊接后的零件发热量很小，从外观上很难看出焊接后的热影响区，所以对焊接件变形影响较小，其零件的直线度或平面度的变化量能控制在0.05以内。
从以上的焊接原理可知电容储能焊接工艺与普通的电阻焊接相比有以下两大优点：（1）用电容储能，焊接过程稳定，不受电网电压波动的影响。
（2）对焊接零件的热影响小，更适合于焊接高精度零件。
3 常见的焊接形式焊接的两种母材可根据工件的形状可选择不同的连接形式，通常在汽车零部件中有板材和板材、板材和轴套之间的焊接，其连接形式如图1所示。
图1 常用的电容储能焊连接形式4 如何保证零件的尺寸精度在电容储能焊中除了要保证工件焊接的扭转力矩和抗拉强度以外，由于各种因素的影响如工件结构、焊接、电极等都会使焊接后的零部件总成的位置精度和尺寸精度难以达到技术要求。
现以某乘用车的总成件的电容储能焊工艺为例，结合我们在长期的摸索和实践经验来阐述电容储能焊中的各种因素对零件的位置和尺寸精度所产生的影响和解决方案。
微电脑电容储能点焊
微电脑电容储能点焊
微电脑电容储能点焊是一种高新技术，有助于改善焊接质量，特
别是在小型焊接部件上取得更好的焊接结果。
微电脑电容储能点焊系
统由三个主要部分组成：电源，控制装置和探头。
电源是输入电源，电源上有单一直流电压可以根据需要进行调整。
它具有负载容量大，效率高，可调整贴高功率特点。
控制装置把上相
电压转换成焊点的独特的形状结构，如立体V形，泡泡状或梯形等。
探头构成电源电容装置的心脏，它由两极电极，能量将会从电源中进
入探头，然后从电极中发出。
通过控制装置的模拟电路，可以实现电
容的自动放电，从而满足不同焊点的要求。
此外，微电脑电容储能点焊山具有良好的可靠性、良好的保护措施、可重复性和可控性，从而实现了更加安全健康的焊接结果。
对于
小型部件，可以采用微电脑电容储能点焊的模式，通过调整电源电压
以及焊点延迟调整控制装置，可以实现完美的焊接效果，同时减少熔
断装置出现，大大提高了焊接质量。
综上所述，微电脑电容储能点焊就是一种具备安全保护、可靠性好、高效率、可靠性和可控性等特点，可以取得高质量焊接结果的高
新技术，无论是在大型设备还是小型焊接部件上都很受欢迎。
未来这
种技术将会被更多地应用，为各种应用领域提供更优质的产品和服务。
电容储能式螺柱焊
电容储能式螺柱焊
电容储能式螺柱焊是一种利用电容储能的焊接方式，适用于螺柱及螺栓的焊接。
该焊接方式的特点是，在螺柱和工件连接部分放置一个电容储能装置，通过充电将电力储存在电容器中。
当需要焊接时，通过放电使电容器中储存的电力瞬间释放，形成高能量电弧。
这样可以使螺柱与工件之间迅速形成高温，粘结在一起。
相比传统的电阻焊接方式，电容储能式螺柱焊具有以下优点：
1. 高效率：由于电容储能装置可以迅速释放电能，焊接速度较快，生产效率高。
2. 焊接质量好：由于电容储能装置释放的电能瞬时、高能量，可以使螺柱与工件快速、均匀地加热，焊接接头质量好，焊缝牢固。
3. 基材影响小：电容储能式螺柱焊的焊接过程较短，基材受热时间较短，对基材影响相对较小。
4. 自适应性强：电容储能式螺柱焊可适用于多种材质的螺柱和工件。
然而，电容储能式螺柱焊也存在一些缺点，如设备成本较高、能耗较大等。
因此，在实际应用中，需根据具体情况综合考虑使用该焊接方式的可行性和经济性。

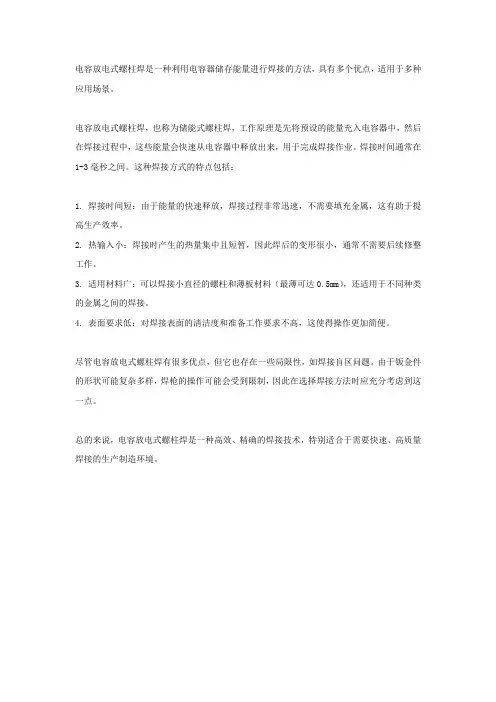

电容放电式螺柱焊
电容放电式螺柱焊是一种利用电容器储存能量进行焊接的方法，具有多个优点，适用于多种应用场景。
电容放电式螺柱焊，也称为储能式螺柱焊，工作原理是先将预设的能量充入电容器中，然后在焊接过程中，这些能量会快速从电容器中释放出来，用于完成焊接作业。
焊接时间通常在1-3毫秒之间。
这种焊接方式的特点包括：
1. 焊接时间短：由于能量的快速释放，焊接过程非常迅速，不需要填充金属，这有助于提高生产效率。
2. 热输入小：焊接时产生的热量集中且短暂，因此焊后的变形很小，通常不需要后续修整工作。
3. 适用材料广：可以焊接小直径的螺柱和薄板材料（最薄可达0.5mm），还适用于不同种类的金属之间的焊接。
4. 表面要求低：对焊接表面的清洁度和准备工作要求不高，这使得操作更加简便。
尽管电容放电式螺柱焊有很多优点，但它也存在一些局限性，如焊接盲区问题。
由于钣金件的形状可能复杂多样，焊枪的操作可能会受到限制，因此在选择焊接方法时应充分考虑到这一点。
总的来说，电容放电式螺柱焊是一种高效、精确的焊接技术，特别适合于需要快速、高质量焊接的生产制造环境。
电容储能焊机
电容储能焊机——提高焊接效率的利器随着现代工业的迅猛发展，焊接技术也得到了空前的重视。
作为制造业的重要环节，焊接技术对于产品的质量和寿命有着至关重要的影响。
针对传统焊接技术存在的问题，应运而生，成为了现代焊接技术中的一颗璀璨明珠，帮助企业提高了生产效率和产品质量。
电容储能技术已经广泛应用于电机的启动以及汽车的起动等场合，而它在焊接技术中的应用则是近几年才逐渐成熟。
采用了先进的电容储能技术，辅以高频调制，具有以下特点：一、快速响应：的反应速度非常快，只需要几毫秒就可以完成电容充电并释放电流。
与传统的电阻焊机相比，它的响应速度快了近50倍。
这样，就可以大大提高焊接的速度和效率，缩短生产周期，增加产品交付量。
二、稳定性好：采用了控制电路，可以有效地控制焊接电流和电压，确保焊接质量的稳定性和一致性。
而且，它还能够自动识别材料的厚度和形状，自动调节焊接参数，使得焊接工艺更加安全、高效。
三、节能环保：能够实现能量的高效利用，使得焊接能耗大大减少，同时，也避免了传统电阻焊机产生的噪音和电磁辐射对工人健康的影响。
它还可以根据需要进行能量调节，有效减少能耗和排放，实现环保节能。
四、适应范围广：可以焊接许多种材料，包括不锈钢、铝合金、铜合金、镀锌板、冷轧板、热轧板等等。
而且，由于它的反应速度很快，可以实现高速焊接，从而适用于对速度要求较高的生产线上。
五、易于操作：的操作非常简单，只需要按下按钮即可完成一次焊接。
而且，它的维护成本也比较低，易于保养和维修。
当然，也存在一些不足。
比如，它的初始成本较高，对于小企业来说可能需要承担较大的投资负担；其次，焊接时会产生较大的电压和电流，需要有专人进行操作，并配备电气保护设备，以确保焊工和设备的安全。
总之，是一种高效、稳定、节能、环保的现代焊接设备。
随着制造业的不断发展和提高，它必将得到越来越广泛的应用。
尤其是在对焊接速度、焊接质量、能耗、环保等方面有较高要求的行业中，它将成为提高生产效率和产品竞争力的不可或缺的利器。
中高压储能点焊工艺
中高压储能点焊工艺中高压储能点焊是一种常见的金属连接技术，广泛应用于制造业的各个领域。
本文将介绍中高压储能点焊的工艺过程、优点和应用范围。
中高压储能点焊是一种通过电流通过金属接点产生瞬时高温，使金属接点熔化并形成焊接的工艺。
它采用高压储能电容器作为能量储存装置，在焊接时通过电极对金属进行压力和电流的作用，使接触面产生高温并瞬间熔化，然后冷却固化，形成坚固的焊接接头。
中高压储能点焊的工艺过程包括以下几个步骤：1. 准备工作：准备焊接材料和设备，包括金属工件、电极、储能电容器等。
2. 设定参数：根据金属工件的厚度和硬度，设定合适的焊接参数，如电流、电压和焊接时间等。
3. 清洁表面：将金属工件的接触面清洁干净，以确保焊接接头的质量。
4. 夹紧工件：将金属工件夹紧在焊接台上，保持稳定的位置，以便进行焊接。
5. 点焊操作：将电极对准金属工件的接触面，通过脚踏开关或自动控制装置触发焊接过程。
在设定的时间内，电流通过电极流过接触面，产生高温并瞬时熔化金属，然后冷却固化。
6. 检查焊接质量：对焊接接头进行目测和检测，确保焊接质量符合要求。
中高压储能点焊具有以下优点：1. 焊接速度快：由于中高压储能点焊的工艺特点，焊接时间非常短暂，通常只需几毫秒到几十毫秒，因此能够实现高效的焊接速度。
2. 焊接质量高：中高压储能点焊产生的焊接接头坚固可靠，焊缝质量高，焊接强度大，能够满足工程应用的要求。
3. 适用范围广：中高压储能点焊适用于多种金属材料的连接，包括钢铁、铝合金、铜等。
4. 焊接变形小：由于焊接时间短，中高压储能点焊产生的热影响区域小，能够有效减少焊接变形，保持工件的原始形状和尺寸。
中高压储能点焊在制造业的各个领域都有广泛的应用，特别是在汽车制造、电子设备、家电制造等行业。
在汽车制造中，中高压储能点焊被广泛应用于汽车车身焊接、车门焊接、座椅焊接等工艺中，能够提高生产效率和产品质量。
在电子设备制造中，中高压储能点焊可用于焊接电路板上的元件和连接线，确保电子设备的可靠性和稳定性。
电容储能电阻焊机电路
电容储能电阻焊机电路
电容储能电阻焊机（又称CRW）是一种电子焊接机，能够通过电容储能来控制焊接强度，通过电阻来减少非焊接电流的损耗以及抑制熔母焊点的散发。
CRW技术是一种将高交流电脉冲变换为直流电脉冲，具有变频技术优势和低脉冲电流损耗优势的技术。
它在焊接时能够产生比纯直流焊接更高的温度，从而提高焊接牢度，并同时降低焊接效率，大大提高焊接质量。
电阻焊接机也兼备了CRW技术的优势，能够使电流变换时损耗更少，熔母焊点温度也更加均匀，从而更加提升焊接质量。
CRW电路的核心元件是变压器和电容。
它们共同组成一个能够将交流电变换为直流电的系统，由变压器控制电流幅度，由电容减少损耗。
电容储能的工作方式可以理解为一块电容通过变压器的负载放电，将原本的交流电脉冲转变为低脉冲的直流电，从而达到控制焊接强度的目的。
CRW电路因具有储能电路，具有稳定的焊接电流特性，能够将焊接电流幅度精确控制在所需的范围内，可以实现低频的焊接，相比一般的空载技术能够大大提升焊接失效的可靠性。
电容储能电路能够可以实现更低的焊接频率，使焊接变得更稳定，从而可以提高焊接精度。
焊接时，CRW电路使用电阻来抑制非焊接电流的损耗，保证焊接精度。
同时，由于电阻的特性，它能够使熔母焊点温度更加均匀，从而减少焊接熔合时金属材料层的残留，提高焊接质量。
总之，电容储能电阻焊机具有较高的电脉冲转化率，能够使电流
变换时损耗更小，熔母焊点温度更加均匀，同时可以有效抑制熔母焊点的散发，从而大大提高焊接质量。
不仅如此，CRW电路还有稳定的焊接电流特性，能够将焊接电流幅度精确控制在所需的范围内，从而提高焊接效率，大幅提升焊接质量，是一种十分广泛应用的焊接技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、主要的特点：
1、提高储能电压，降低能量损失；能量控制精度在1%以内；
2、加速电能快速度释放，强化焊接规范，明显改善焊接质量；
3、提高电容的利用率，节约成本，加强产品的竞争力；
4、改良机器空间结构，最大限度节省用户的场所占用面积；
5、放电电流大、时间短、规范强，焊接件温升不会过高，焊完光洁度好，
产品合格率可以达到100%；
二、主要技术指标如下：
1.充电时间：≤1.5S/次.
2.焊机设计最大短路电流：10KA～400KA
3.额定容量：500J～100KJ。
4.焊接压力:750N～160KN.
5.电源：380V±10%/3￠/50HZ.
6.充电电压：100V-1000V.
7.负载率：50%
三、主要研究重点难点内容
1、通过提升电压等级，使得单位电容存贮的电量增加；
2、改造充电回路，提升充电电压稳定充电电流；
3、提高电压增加单位时间内的有效焊接能量；
4、电压提高后对整个焊接回路元器件和机器寿命的影响；
5．快速智能三相高电压充电技术；
6．专用高电压式无极性电容在储能焊机上使用；
四、关键技术和创新点
1.充电方法：采用专利技术《智能控制逆变恒功率充电方法》，有效缩短充
电时间，提高设备使用效率。
2．高电压的充放电变压器和充放电回路设计；
3．设计适合大电流焊接时的高电压力下的放电焊接工艺。
1.联合开发适合大电流焊接和高电压下使用的电容和充放电装置。
2.开创了在中国的电阻焊接行业使用高电压储能式焊机的先例。
3.减少了传输回路的能量损耗，节约了能源，提高了利用率。
五、硬件及主要配置
1、主要元器件全部使用进口的知名品牌;
2、用日本SMC气动元件，精度高，性能稳定；
3、使用施耐德亮剑系列GXO真彩触摸式操作的800*480人机界面；动态显示充电状态.和
电压值；电压调节精确；
4、气压和电流监测，焊接参数超出设定参数时报警，确保焊接质量；
5、采用菱形导轨导向气缸，保证焊接精度，提高气缸的使用寿命。
