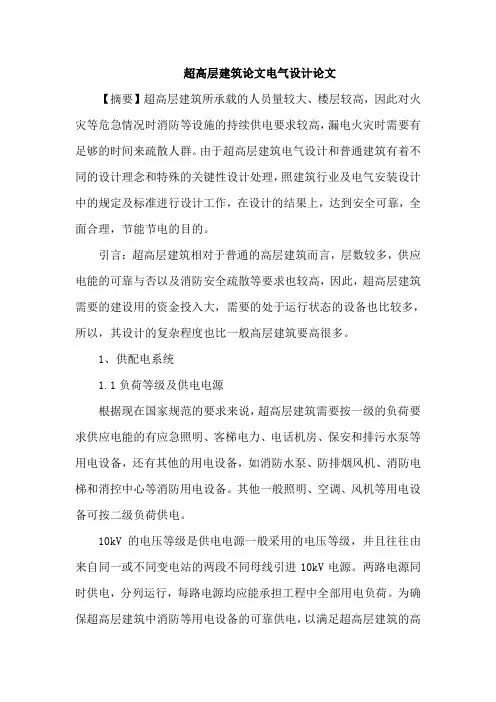

超高层建筑论文电气设计论文
超高层建筑论文电气设计论文【摘要】超高层建筑所承载的人员量较大、楼层较高，因此对火灾等危急情况时消防等设施的持续供电要求较高，漏电火灾时需要有足够的时间来疏散人群。
由于超高层建筑电气设计和普通建筑有着不同的设计理念和特殊的关键性设计处理，照建筑行业及电气安装设计中的规定及标准进行设计工作，在设计的结果上，达到安全可靠，全面合理，节能节电的目的。
引言：超高层建筑相对于普通的高层建筑而言，层数较多，供应电能的可靠与否以及消防安全疏散等要求也较高，因此，超高层建筑需要的建设用的资金投入大，需要的处于运行状态的设备也比较多，所以，其设计的复杂程度也比一般高层建筑要高很多。
1、供配电系统1.1负荷等级及供电电源根据现在国家规范的要求来说，超高层建筑需要按一级的负荷要求供应电能的有应急照明、客梯电力、电话机房、保安和排污水泵等用电设备，还有其他的用电设备，如消防水泵、防排烟风机、消防电梯和消控中心等消防用电设备。
其他一般照明、空调、风机等用电设备可按二级负荷供电。
10kV的电压等级是供电电源一般采用的电压等级，并且往往由来自同一或不同变电站的两段不同母线引进10kV电源。
两路电源同时供电，分列运行，每路电源均应能承担工程中全部用电负荷。
为确保超高层建筑中消防等用电设备的可靠供电，以满足超高层建筑的高要求供电，保证超高层建筑持续、稳定、安全的供电，另外可设置一组柴油发电机以作为备用电源，增强消防等用电的可靠程度。
1.2变配电所的设置变配电所的所址选择宜接近负荷中心，应方便进出线，不应在厕所、浴室等经常有积水场所的正下方。
超高层建筑地下部分主要用电负载为风机、水泵。
地上部分以中央空调、风机、水泵等为主要用电负载。
因此，在地下室可设置变电所给地下室设备供电，当地下室较大时，可分散设置变电所，供电半径不超过规范要求时也附带地上部分一起供电。
从变配电所引至屋顶需要用电的设备所需的输电费用仍是相对来说比较经济合理的。
而对于那些高度较高的超高层建筑物，上部的避难层和屋顶相对于一般建筑物而言多了许多用电设备，设置单个的变配电所供电可靠性较差，所以可以根据需要可以在避难层、设备层和屋顶设置配电所、变电所，但应设置设备的垂直搬运及电缆敷设的措施，与地下一层的变配电所同时运行，以达到配电要求。
民用高层建筑电气设计
民用高层建筑电气设计1. 概述民用高层建筑的电气设计是建筑设计中的重要组成部分。
它涉及到电力系统、照明系统、通风系统和安防系统等多个方面。
本文将详细介绍民用高层建筑电气设计的要点和注意事项。
2. 电力系统设计2.1. 供电方式民用高层建筑的电力供应可以采用两种方式：直接供电和间接供电。
2.1.1. 直接供电直接供电是指直接从电力公司的配电网中引入电能，然后通过主配电室进行分配。
这种方式适用于供电容量较大的建筑，同时要求电力公司的供电可靠性较高。
2.1.2. 间接供电间接供电是指通过变压器将高压电能转换为低压电能，然后再进行分配。
这种方式适用于供电容量较小的建筑，同时能够根据建筑实际需求进行合理规划。
2.2. 电气负荷计算在进行电气负荷计算时，需要考虑建筑内各种设备的功率需求，如照明、空调、电梯等。
同时，还需要考虑峰值负荷和最大需量，以确保供电系统的可靠性。
2.3. 供电线路规划供电线路的规划需要考虑到线路的容量、长度和电压降等因素。
在设计中，应尽量减少线路的长度，选择合适的线缆类型，并合理布局线路，以保证电能的传输效率和稳定性。
照明系统是民用高层建筑中不可或缺的一部分，其设计考虑到舒适性、能耗和安全性等方面。
3.1. 照明亮度要求根据建筑的功能和使用要求，确定合理的照明亮度要求。
不同区域的照明亮度要求可能不同，如办公区、公共区域和停车场等。
3.2. 照明方式选择根据照明亮度要求和能耗要求，选择合适的照明方式，如荧光灯、LED灯等。
同时，还需要考虑到照明设备的寿命和维护成本。
3.3. 智能照明系统为提高照明系统的能效和方便性，可以考虑引入智能照明系统。
智能照明系统可以根据光照条件和使用需求自动调节照明亮度，并可以通过网络进行远程控制和监控。
通风系统设计是为保证建筑内空气的循环和质量，提供舒适的使用环境。
4.1. 空气质量要求根据建筑的使用要求，确定合理的空气质量要求。
通风系统的设计应能够提供足够的新鲜空气，并将室内空气中的有害物质排除。
超高层建筑电气设计有新要求
超高层建筑电气设计有新要求超高层建筑因其建筑高度高、建筑面积大、功能多样复杂导致电气各系统异常复杂，是民用建筑电气技术含量高、难度大的设计项目，一直为少数顶级设计院所垄断。
关于超高层建筑电气，刚刚实施的《民用建筑电气设计标准》（以下简称“民标”）GB51348-2019给出新的要求和规定。
1负荷等级及电源“民标”第3.2.3条规定，150m及以上的超高层公共建筑的消防负荷应为一级负荷中的特别重要负荷，并在附录A列出。
第3.3.12条又规定，超高层建筑供配电系统宜按照超高层建筑内的不同功能分区及避难层划分设置相对独立的供配电系统。
2、变电所在变电所方面，“民标”第4.2.3条规定，民用建筑宜按不同业态和功能分区设置变电所，当供电负荷较大，供电半径较长时，宜分散设置；超高层建筑的变电所宜分设在地下室、裙房、避难层、设备层及屋顶层等处。
图1所示的变电所设置正符合此规定。
第4.10.6条规定，当变电所设置在建筑物内时，应向结构专业提出荷载要求并应设有运输通道。
当其通道为吊装孔或吊装平台时，其吊装孔和平台的尺寸应满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。
设置在超高层建筑避难层、设备层的变电所，变压器容量不宜大于1250kVA，当采用单相变压器组成三相变压器时，单相变压器容量不大于800kVA时可不专设运输通道。
随着超高层专用变压器研发成功，超高层建筑变压器上楼问题得到较好的解决。
参阅：超高层建筑变压器上楼又有新的解决方案！3、低压配电在低压配电方面，“民标”也有新的要求。
第7.2.3条规定，超高层建筑的低压配电系统除满足7.2.2条规定外，尚应符合下列规定：1长距离敷设的刚性供电干线，应避免预期的位移引起的损伤；2在考虑地震影响时，固定敷设的线路与所有重要设备、供配电装置之间的连接应选用可靠的柔性连接；3设置在避难层的变电所，其低压配电回路不宜跨越上下避难层；4超高层建筑的垂直干线可采用电缆转接封闭式母线槽方式供电。
高层建筑电气设计说明书
目录第1章概述 (1)1.1工程概述 (1)1.2 高层民用建筑的特点 (1)1.3 建筑电气设计的组成 (1)第2章供配电系统设计 (2)2.1 负荷分级及供电措施 (2)2.2 本工程的负荷计算 (3)2.3 电气设备的选择 (8)第3章照明系统设计 (13)3.1 一般规定 (13)3.2 照度计算 (14)3.2 照明设计要求 (16)第4章火灾自动报警及消防联动控制系统 (18)4.1 总则 (18)4.2 火灾自动报警系统设计 (18)4.3 消防控制室与消防联动控制 (21)第5章防雷与接地系统设计 (23)5.1 建筑物的防雷措施 (23)5.2 基础接地安全设计 (23)5.3 本高层教学楼的防雷接地保护措施 (24)第6章弱电系统设计 (25)6.1 有线电视系统 (25)6.2 广播扩声系统 (25)6.3 综合布线系统 (26)6.4弱电部分线缆敷设 (26)下篇第7章广播音响系统概述 (27)7.1 广播音响系统的类型与特点 (27)7.2 广播音响系统的组成 (28)第8章厅堂扩声系统中扬声器系统的设计 (29)第9章多功能厅扩声系统设计 (35)9.1 设计特点 (35)9.2设计理念 (36)9.3设计方案内容 (36)结论 (40)致谢 (41)参考文献 (42)第1章概述1.1工程概述本次设计的对象——高层教学楼，是个集教学与办公为一体的教学楼，建筑面积约为21000平方米，地下一层，地上七层。
其中，地下室包括地下车库、水泵房、蓄水池、空调机房、变配电室、电梯等。
地上一层面积约为3000平方米，由14个教室、6个教师办公室、1个消防控制室、1个值班室、2个阶梯教室、2个小演讲厅、1个大演讲厅及观景平台组成。
二层与一层基本类似，在去掉两个值班室的基础上增加了两个教师休息室。
三层则为教室和办公室、2个绘图教室、1个多功能厅。
四到六层为标准层，由教室、办公室、绘图教室组成。
浅析高层建筑电气设计的主要内容
案一样 ， 计者都是根本 的问题 。 对设 高层建筑 设 计必须用协调环境 的方法 以尝试保持最少 的环 境干扰 陛。 高层建筑是城市的主要建筑大厦 ， 创 造着 城市引人注意 的轮廓 线 ，它们限定着创造 城市活动场所 的公共 空间 ，为城 市中人们 的活 动提供布景。 ４ 、优秀的高层建筑并不是排斥城市空 间 ． ２ 的明星 建筑而是 能创造 一个人性 化 的场所 ， 又 融入地 区文脉 的关 系 ， 去破坏城市空 间的和 不
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于高层建筑电气设计
隨着经济的快速发展，城市化建设进程不断的加快，城市人口急剧膨胀，再加之城市用地的不断紧张，城市中的建筑开始以高层建筑为主，不仅有效的解决了城市用地紧张的问题，同时城市高层建筑电气设计水平也不断的提升。
目前建筑能耗占整体能耗的比重较大，而目前的高层建筑能耗又呈现一种非常浪费的现象，所以加强高层建筑的电气设计，降低高层建筑的能源是当前急需解决的重要问题。
文章分析了高层建筑的电气设计内容，并进一步对高层建筑楼电气相关设计进行了具体的阐述。
标签：高层建筑；电气；配电室
1 高层建筑的电气设计内容
目前随着科学技术的不断发展，我国的高层建筑电气设计已开始向“智能化”设计方向转变，电气系统方面开始向智能化的设计和研究趋势发展。
电气系统设计不仅包括强电系统设计，同时也包括弱电系统设计。
强电系统设计包括：l0KV 级变配电室设备及线路、应急发电室及设备、0.4KV级低压配电室设备及线路、低压配电系统主干与分支控制设备及线路、用电户终端设备及线路、公共通适照明、室内用电、水泵加压供水系统等；弱电系统设计包括：室内用电、电话、消防报警、有线电视、楼宇设备自动控制、保安监控、广播音响、电视会议、计算机网络等。
2 高层建筑楼电气相关设计
2.1 高压供电方面
目前人们的生活水平不断的提高，人们对居住环境有了更高的要求，其对电能的需求量较高，所以高层建筑当中，其高压供电设计就具有了非常特殊的要求，同时国家在高层建筑楼电气系统设计标准上也具有较高的要求，所以在高层建筑楼施工时，靠近高压供电设计方案是十分重要的。
目前在我国的高层建筑楼中，其电气系统高压供电设计具有以下几个目的：
其一，在具有科学的设计方案，确保设计方案的可靠性、经济性和安全性；
其二，高层建筑楼内住户较多，其用电量较大，所以需要足够负荷来保证用户的用电需求；
其三，高层建筑楼内，用户量大，所以其不同时间段用电量也有所不同，特别是高峰时段的用电量负荷较大，所以电气设计需要满足不同负荷时间段供电容量系数分配的问题；
其四，高层建筑在进行电气设计时，需要保持建筑整体的美观性，所以在电
源的引入上则需要采取电缆电埋的方式进行，同时为了保证供电的可靠性，则在供电源上通常会采用双电源设计，配置好备用电源，使单母线分段运行，从而使保证电能的正常供应。
2.2 配电室方面
高层建筑楼在30层以下，为独立性点式楼（厦），并且有地下车库、消防、加压供水系统等。
这时，10/0.4KV变配电室的位置应选择在地下层。
如果是30层以上或是样体高层楼宇建筑，则10/0.4KV变配电室的位置应选择在负荷中心区，以树状的方式进行配电室分布设计。
如果10/0.4Kv变配电室的位置在混合利用的地下室时，设计上应考虑：防水淹、防潮、通风，提高供电质量和减低损耗；变配电室面积过大、过小的问题；变压器的选择与运行方式。
为了经济运行，建议变压器设计为分时段并联运行方式，采用分时段多台并联运行和计算机自动化管理，实现不同时段上供电的经济负荷投运方式，也可以实现经济与控制运行上的科学化，同时满足建筑户在各个时段的用电负荷需求。
2.3 应急发电机方面
高层建筑楼在供电上，需要具有更好的可靠性，所以需要配备应急发电机电源，按照电气设计规范的要求，应急发电机需要配备在地下一层或是平面一层内，在安装时要根据楼内的实际情况对其容量、台数和与市电的配合进行选择，同时还要对应急发电机的排烟、散热、防噪音及废气等方面进行综合的考虑。
安装时使其尽可能的与变配电室接近，从而有利于接线和进行管理。
对于超高层建筑则需要考虑更多的因素，并要对这些因素进行仔细的研究和分析，从而得出正确的设计方案，从而使其达到预期的目标。
2.4 低压配电系统设计问题
设计低压配电系统时应考虑变压器选择台数、主结线运行方式、各台变压器运行方式与所带供电负荷的问题。
当某一台变压器出现故障时，应考虑怎样切除负荷与分配负荷供电，如何分配一般负荷与重要负荷。
同时，应该考虑如何分配季节性负荷和常规负荷。
在进行此阶段设计时，需要综合多个方面进行考虑，在众多方案中优选出一套最佳方案。
2.5 用电负荷计算方面
高层建筑楼内的电气设备运行没有一定的规律性，不像其些工矿企业电气设备在运行时具有一定的规律和稳定性，高层建筑楼内电气设备运行受到多种因素的影响，如用户的经济条件、常规用电、消费意识和地理位置等都有一定的关系，所以电气设备在运行时的稳定性较差，所以进行建筑电气设计时需要对其电气负荷的装接容量进行仔细的核算，虽然在实际中有些负荷无法进行核实，只能依靠估算的方式和设计者的实际经验来酌情进行确定。
2.6 低压配电室的干线出线方面
高层建筑楼低压配电室干线至电气竖井干线之间采用什么方式敷设也是至关重要的。
是采用母线排配母线槽，还是绝缘导线配桥架敷设，母线至各用户负荷间是采用分主主干与分支主干母线排螺母连接，还是采用绝缘主主干与分主干的分支电缆连接方式等，设计时均应认真考虑。
还需考虑各级连接线之间的可靠性和安装方便性，否则，处理不好将会带来安装和长期运行上的安全问题。
2.7 弱电系统设计
前面已提到弱电部分的设计问题，弱电系统设计突出现代、智能、整体网络的特点，所以在进行弱电系统设计前需要做好相应的准备工作，从而使其设计更趋于合理。
从总体设计开始，设计人员将根据用户需求书写规划设计方案，考虑实际的技术条件、经济条件及社会条件，确定系统的实施方案。
然后设计人员要采取各种技术和方法进行利弊权衡，从而使其系统的可靠性和实用性有所提升。
2.8 电气竖井
电气竖井作为高层建筑楼内电气设计中非常重要的一个环节，其具有非常重要的意义。
电气竖井设计时应考虑：电气竖井的设计规范，满足技术、经济要求，应尽量靠近负荷中心；电气竖井的位置、面积大小应根据建筑楼的实际情况确定；根据强、弱电各类份线规模、份线数多少、多少楼层段需要设计一个配电大、小间；详细标出预留孔洞的位置及尺寸，并考虑实际安装情况。
2.9 计量表
首先高层建筑楼内计量表的安装为了避免扰民和管理的需求，需要安装在户外；其次，高层建筑楼内电气设计方案的不同，则会使其造价的多少和管理的难易程度都有所不同，所以需要采用集控式、意表就地式安装和管理，对于层数较高的高层楼，则可采用远程集控计量表，不仅可以在固定点完成抄录工作，也可以与计算机联网，从而在抄表上实现现代化的管理。
3 结束语
电气设计质量的好坏直接关系着对能源的消耗量，目前全球都处于能源非常紧张的状态下，特别是我国在能源的供求矛盾上更加突出，在这种情况下，使高层建筑电气设计尽可能的合理化，从而达到节能的目的，促进我国的社会的快速发展、健康发展及人民生活水平的提高。
参考文献
[1]程昱.高层住宅电气设计中的几点体会[J].安徽建筑，2006（5）.
[2]李鹏飞.高层住宅电气布置应合理适用[J].建材技术与应用，2007（8）.。
