电子元件常用六大拆卸技巧
电子元件常用六大拆卸技巧
电子元件拆卸技巧
1.用眼药水瓶拔除多脚元件
先将用过的眼药水瓶洗净，然后用电烙铁将元件脚上的锡烫化，用眼药水瓶吹气，烫化的锡珠就会掉下来。
2.用活动铅笔拔除多脚元件
找一支0.7或0.9的活动铅笔，把笔芯退出，用电烙铁烫化元件脚上的焊锡，再用活动铅笔笔头套住元件脚，旋转并压在印制线路板上，使元件脚与印制线路板分离，然后移开烙铁和活动笔头，这样一个元件脚就悬空了。
重复以上步骤，直到所有元件脚都悬空，就可以轻松拔下元件。
3.用钢笔杆吹除焊锡拔除多脚元件
取一支钢笔，将笔帽和笔头卸下，留下笔杆。
如果笔杆底下没有小孔，可以钻一个Ф1.5~2mm的小孔作为“吹气筒”。
用电烙铁将集成电路焊脚的焊锡烫化，然后用“吹气筒”对准焊点
吹气，焊锡就会化开，重复以上步骤，直到所有焊点的焊锡都被吹开，就可以拔出多脚元件。
4.巧拆多脚元器件
用裸铜线弯成特定形状，制作成拆卸多脚元器件的“中继化锡头”。
将它们加热上锡，放在相应形状的多脚元器件的焊点上，再用电烙铁加热这些“中继化锡头”，通过传热使多脚元器件的焊点均匀加热和化锡，然后轻轻拔下多脚元器件。
5.用鳄鱼夹拆卸元件
在拆卸元件时，用鳄鱼夹夹住元件可以避免烫手。
右手持烙铁熔化焊点，左手拉动鳄鱼夹，元件就可以轻松拆下了。
6.多脚微型封装集成电路的更换
对于贴片式微型封装集成电路，可以准备一块放大镜，用铁丝为它做一个支架，根据自己的视力，将放大镜固定在距桌面一定高度，拆焊操作在放大镜下进行。
电路板元器件的拆解

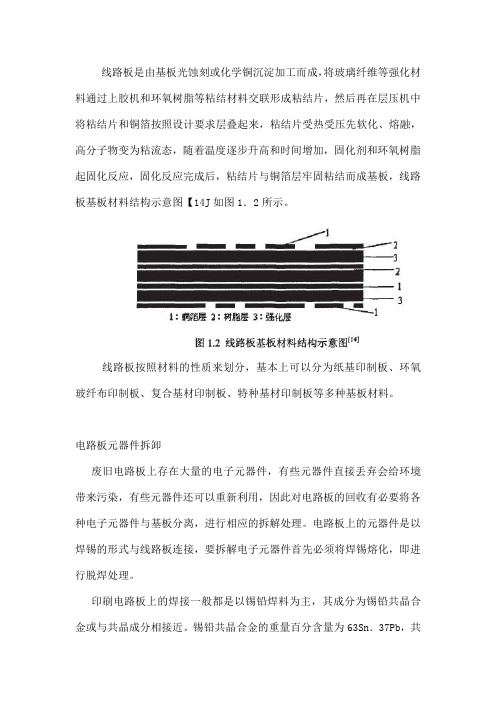

线路板是由基板光蚀刻或化学铜沉淀加工而成，将玻璃纤维等强化材料通过上胶机和环氧树脂等粘结材料交联形成粘结片，然后再在层压机中将粘结片和铜箔按照设计要求层叠起来，粘结片受热受压先软化、熔融，高分子物变为粘流态，随着温度逐步升高和时间增加，固化剂和环氧树脂起固化反应，固化反应完成后，粘结片与铜箔层牢固粘结而成基板，线路板基板材料结构示意图【14J如图1．2所示。
线路板按照材料的性质来划分，基本上可以分为纸基印制板、环氧玻纤布印制板、复合基材印制板、特种基材印制板等多种基板材料。
电路板元器件拆卸废旧电路板上存在大量的电子元器件，有些元器件直接丢弃会给环境带来污染，有些元器件还可以重新利用，因此对电路板的回收有必要将各种电子元器件与基板分离，进行相应的拆解处理。
电路板上的元器件是以焊锡的形式与线路板连接，要拆解电子元器件首先必须将焊锡熔化，即进行脱焊处理。
印刷电路板上的焊接一般都是以锡铅焊料为主，其成分为锡铅共晶合金或与共晶成分相接近。
锡铅共晶合金的重量百分含量为63Sn．37Pb，共晶熔点为180℃。
目前，拆除印刷电路板元器件过程中，使焊锡熔化的常用的加热方法主要有空气加热、红外线加热、激光加热和液体加热等。
⑴空气加热在利用空气加热的方法中，首先是空气被加热而后使热空气与印刷电路板相接触，利用热空气加热焊锡，使其达到融化温度，从而达到拆卸元器件的目的。
由于热空气与接触的电路板之间存在着温度差，因而引起热量传递的过程。
在此过程中不仅存在有空气的宏观热运动对流，还有微观的热运动导热，所以空气加热是两者相互联合作用的结果，是对流换热的过程。
优点：采用空气加热使焊锡熔化，是一种清洁的加热方式，拆卸后的元器件不会受到加热介质的污染避免清洁等后续步骤。
再次，空气加热的设备制造简单，成本较低，有利于工业化的实现。
此外，该方法不仅可以单独加热电路板上的个别元器件实现选择性拆卸，还可以利用循环空气实现从四周对电路板同时加热的目的。
电子零件常用六大拆卸技巧
电子零件常用六大拆卸技巧
1. 使用磁性螺丝刀
磁性螺丝刀是拆卸电子零件时的常用工具。
由于电子零件上的螺丝很小且容易掉落，使用磁性螺丝刀可以吸住螺丝头，避免丢失和浪费时间。
2. 使用吸盘工具
吸盘工具可以帮助拆卸液晶屏、显示器等大型电子零件。
通过在零件表面产生真空，吸盘工具可以牢固地固定零件并轻松拆卸。
3. 注意静电防护
拆卸电子零件时，静电可能对零件造成损害。
因此，在操作之前，确保自己处于无静电环境，可以使用防静电手套或静电消除器等工具来防止静电干扰。
4. 使用鼻子钳
鼻子钳是拆卸电子零件时的实用工具，尤其适用于拆卸小型元件和电线连接器。
鼻子钳的尖端很细，可以轻松进入狭小的空间，方便拆卸。
5. 照顾好螺丝
拆卸电子零件通常涉及到许多螺丝，因此要小心保管。
可以用封闭的或磁性螺丝托盘来保存螺丝，以防止丢失和混乱。
6. 注意标记和记录
拆卸电子零件时，要注意标记和记录每个拆卸的步骤。
这可以帮助你在重新组装时确保零件的正确位置，避免错误和混淆。
以上是拆卸电子零件常用的六大技巧。
在进行拆卸工作时，记住要小心谨慎，确保操作安全和准确。
焊接后的元件拆卸方法
焊接后的元件拆卸方法《焊接后的元件拆卸方法》在现代工业生产中，焊接技术被广泛应用于各种元件和构件的加工和连接。
焊接可以牢固地将两个或多个金属部件连接在一起，使其具有较高的强度和稳定性。
然而，有时候我们需要拆卸已经焊接好的元件，以进行维修、更换或升级。
焊接后的元件拆卸并不像拆卸非焊接连接元件那样简单。
由于焊接是通过将金属加热至其熔点并形成液态金属池来实现的，焊接后的连接较为坚固，需要特殊的拆卸方法和工具来完成。
下面介绍几种常见的焊接后元件拆卸方法：1. 热剪切法：这是一种常用的拆卸焊接连接的方法。
通过使用高温切割工具，如氧气-乙炔火焰切割机、等离子切割机等，将焊接处加热至其熔点，然后切割焊接点。
这种方法适用于较大的焊接点或者无法使用其他工具进行拆卸的情况。
2. 研磨法：对于一些小型的焊接连接，可以使用砂轮、砂纸或砂布等研磨工具将焊接处的焊缝研磨下来，直到两个元件分离。
这种方法需要注意控制研磨力度，避免对元件产生损坏。
3. 溶剂法：对于焊接点较小且所需拆卸的元件不太脆弱时，可以使用溶剂来腐蚀焊接处的焊缝。
选择适当的溶剂，并按照操作说明进行处理，使焊接点腐蚀、软化，直至元件可以分离。
4. 钻孔法：对于焊接点较小且需要保持元件完整性的情况下，可以使用电动钻或手动钻等工具在焊接点上钻孔。
然后，可以使用锤子或其他工具轻敲焊接点，逐渐分离焊接的两个元件。
无论采用哪种方法，在拆卸焊接后的元件时务必小心谨慎。
避免对元件和周围环境造成损坏或伤害。
在实施操作之前，需要对工作条件和元件材料进行充分的了解和评估。
确保选择合适的工具和方法，遵循安全操作规范。
拆卸焊接后的元件需要一定的技术和经验，涉及到与焊接技术相关的知识和技能。
如果你没有专业知识和经验，最好将拆卸任务交给专业人士或者受过专业培训的人员来完成，以确保安全和有效性。
巧拆集成电路多脚元件
巧拆集成电路多脚元件
在电路板上拆卸损坏的多脚集成元器件时，一般均需用吸锡器、吸锡烙铁或大号空心针等专用拆卸工具，否则要拆下来是很困难的，且易损坏线路板上的铜箔。
现向大家介绍一种在业余条件下，用普通电烙铁直接从电路板上拆下4～16个引脚单、双列常见集成电路的方法。
先用焊锡丝触接烧热的电烙铁，把要拆卸的集成电路脚连焊起来，然后把电烙铁从集成电路管脚的一端贴紧，慢慢划过到另一端，同时用镊子或小起子在集成电路的底部(双列时)插入往上轻轻一撬，即可把其单边整列脚脱离出来，然后再同样方法拆另一列脚；单列集成电路用镊子夹住依上操作一次就可拆下。
对其他多焊脚元器件的拆卸也可参照采用该方法，然后再小心清除线路上多余的焊锡。
根据本人多年拆卸经验的体会，该方法在拆卸双面板上多脚电子元器件时不逊色于其他拆除方法。
该方法能否成功，与操作者的熟练程度有很大关系。
在移动电烙铁时的时间要掌握好，不要太慢或太快，也不能反复来回而造成线路板铜箔烫坏，且双手配合要到位。
电烙铁一般选用35 W的较理想，功率小于35 w的拆卸时不太干脆而易损伤线路板。
本人采用该方法，多次成功拆卸多达42个脚(密)的集成电路。
有兴趣的朋友不妨一试。
电路板元器件拆卸方法
电路板元器件拆卸方法电路板上的元器件是组成电路的重要部分。
当需要更换或修理电路板上的元器件时，拆卸元器件的方法非常关键。
下面介绍一些拆卸电路板元器件的方法及注意事项。
1. 去除焊锡元器件与电路板之间通常是通过焊锡连接在一起的，因此首先需要去除焊锡。
使用烙铁和辅助钳可以将焊锡加热并将元器件从电路板上轻松拆下。
但是一定要注意操作时锡温不要过高，以防止对元器件的损坏。
2. 剪断引脚如果元器件的引脚焊接不紧或焊接过于坚固，可以使用剪刀或钳子将引脚剪断。
需要注意的是，操作时要轻柔，并避免使用过大的力度，以免掉落电路板上其他元器件，甚至将电路板损坏。
3. 切除焊接部分如果元器件的焊点被夹住或引脚太短以至于无法使用钳子或剪刀去除，可以使用细铜丝，在焊点周围切除焊接部分。
这种方法需要一定的技巧，并且需要注意不要切断其他电路板上的元件。
4. 拆卸芯片芯片是电路板上的重要部件，需要特别注意，以免损坏芯片。
在拆卸芯片之前，可以先化一份电路图，以免忘记安装或连接哪些引脚，也可以预测芯片拆卸后的电路板工作情况。
用烙铁先依次加热芯片的每条引脚，将焊点涂上焊锡后，一点点将芯片慢慢推动到一侧，最后将芯片从电路板上轻松拆下。
5. 细心谨慎无论何时拆卸电路板上的元器件，都应该细心、耐心、谨慎地进行操作。
尽量使用尖细的工具，避免使用粗糙的工具或过度使用力度，这样可避免元器件失效或对电路板造成不可逆的损坏。
总之，获得成功的方法是：仔细阅读电路图，了解元器件的安装和连接情况，使用适合的工具和技术，小心谨慎地进行拆卸。
这样可以成功地更换或修理电路板上的元器件。
拆卸电子元件及集成块的方法大全
● 医用空心针头拆卸法。
取医用8至12号空心针头几个。使用时针头的内经正好套住集成块引脚为宜。拆卸时用烙铁将引脚焊锡溶化，及时用针头套住引脚，然后拿开烙铁并旋转针头，等焊锡凝固后拔出针头。这样该引脚就和印制板完全分开。所有引脚如此做一遍后，集成块就可轻易被拿掉。
● 多股铜线吸锡拆卸法。
使用吸锡器拆卸集成块，这是一种常用的专业方法，使用工具为普通吸、焊两用电烙铁，功率在35W以上。拆卸集成块时，只要将加热后的两用电烙铁头放在要拆卸的集成块引脚上，待焊点锡融化后被吸入细锡器内，全部引脚的焊锡吸完后集成块即可拿掉。
● 刮胡刀片拆卸法。
有一些贴片元件和贴片集成块都可以利用这个方法来拆卸，一般贴片的集成块都是密密麻麻的很多引脚，一般人看到就怕是不敢拆卸的，这招是我和曹政芳同学在恩丝迈电子有限公司学来的，先给集成块引脚加锡（要带松香的，加得要适量），然后刀片就可以从底下推进去了，等几秒钟再拿出来，这样集成块就和电路板脱离了，但是集成块上剩余那么多的锡怎么办呢？用镊子夹住集成块，然后加锡，越多越好，并用电烙贴一点点的拖掉，就干净了。
就是利用多股铜芯塑胶线，去除塑胶外皮，使用多股铜芯丝（可利用短线头）。使用前先将多股铜芯丝 上松香酒精溶液，待电烙铁烧热后将多股铜芯丝放到集成块引脚上加热，这样引脚上的锡焊就会被铜丝吸附，吸上焊锡的部分可剪去，重复进行几次就可将引脚上的焊锡全部吸走。有条件也可使用屏蔽线内的编织线。只要把焊锡吸完，用镊子或小“一”字螺丝刀轻轻一撬，集成块即可取下。
● 增加焊锡融化拆卸法。
该方法是一种省事的方法，只要给待拆卸的集成块引脚上再增加一些焊锡，使每列引脚的焊点连接起来，这样以利于传热，便于拆卸。拆卸时用电烙铁每加热一列引脚就用尖镊子或小“一”字螺丝刀撬一撬，两列引脚轮换加热，直到拆下为止。一般情况下，每列引脚加热两次即电路检修时，经常需要从印刷电路板上拆卸集成电路, 由于集成电路引脚多又密集，拆卸起来很困难，有时还会损害集成电路及电路板。这里总结了几种行之有效的集成电路拆卸方法，有一些还是我们自创的。
插件器件的拆卸方法
插件器件的拆卸方法插件器件是指可以插拔的电子元器件，通常包括插座、插针、连接线等。
在维修、更换或升级电子设备时，我们可能需要拆卸插件器件。
下面将介绍一些常用的拆卸方法。
一、准备工作在开始拆卸插件器件之前，需要进行一些准备工作，以确保操作安全和顺利。
1. 断电：拆卸插件器件之前，务必将电子设备断电，并拔掉插线。
2. 清洁工作区：确保工作区干净整洁，以避免灰尘或其他杂物进入设备内部。
3. 工具准备：根据需要拆卸的插件器件类型，准备适当的工具，如螺丝刀、扳手等。
二、常见拆卸方法1. 插座拆卸插座是连接电子设备和电源的接口，拆卸插座通常需要以下步骤：1. 松开螺丝：使用螺丝刀拆卸固定插座的螺丝。
注意保存螺丝，以便重新安装时使用。
2. 拔出插线：轻轻拔出插座上的插线，注意不要用力过猛，以免损坏线路。
3. 清理插座：拆卸后，可以使用清洁喷雾剂或者棉签清洁插座内部，去除灰尘或污渍。
4. 安装新插座：如需要更换或升级插座，将新插座按照逆序操作安装即可。
2. 插针拆卸插针是连接电子设备的连线，拆卸插针通常需要以下步骤：1. 松开插扣：某些插针是通过插扣锁定在插座上的，需要先松开插扣。
2. 施力拔出：握住插针的插头，用适当的力气向外拔出。
如果插针较为紧固，可以使用扳手辅助。
3. 清理插针：拆卸后，可以使用清洁剂或棉签清洁插针，确保良好的接触质量。
4. 安装新插针：如需要更换或升级插针，将新插针按照逆序操作安装即可。
3. 连接线拆卸连接线是连接插座和插针的线缆，拆卸连接线通常需要以下步骤：1. 断开连接：断开连接线与插座之间的连接。
有些连接线可能使用了连接器，需要拧紧或松开连接器。
2. 拆卸固定物：有些连接线可能通过固定物紧固在设备上，需要松开固定物，如螺丝或卡扣。
3. 清理连接线：拆卸后，可以使用清洁剂或棉布擦拭连接线，去除灰尘或污渍。
4. 安装新连接线：如需要更换或升级连接线，将新连接线按照逆序操作安装即可。
三、注意事项在拆卸插件器件时，需要注意以下事项：1. 谨慎操作：拆卸插件器件时，要轻拿轻放，避免用力过猛导致插件损坏或线路断裂。
拆解电路板元件的方法
拆解电路板元件的方法电路板是电子产品中的重要组成部分，它上面集成了许多不同的元件。
如果我们想要了解电路板的工作原理或者对其中的元件进行维修和更换，就需要掌握拆解电路板元件的方法。
下面将介绍一些常见的拆解电路板元件的方法。
一、电阻器的拆解方法电阻器是电路中常用的元件之一，用于限制电流或分压。
拆解电阻器的方法如下：1. 使用剪线钳将电路板上连接电阻器的焊点剪断；2. 使用烙铁将焊接在电路板上的电阻器两端的焊点加热，使其与电路板分离；3. 使用镊子或剪线钳将电阻器从电路板上取下。
二、电容器的拆解方法电容器是电路中常用的储存电荷的元件，拆解电容器的方法如下：1. 使用剪线钳将电路板上连接电容器的焊点剪断；2. 使用烙铁将焊接在电路板上的电容器两端的焊点加热，使其与电路板分离；3. 使用镊子或剪线钳将电容器从电路板上取下。
三、二极管的拆解方法二极管是电路中常用的整流元件，拆解二极管的方法如下：1. 使用剪线钳将电路板上连接二极管的焊点剪断；2. 使用烙铁将焊接在电路板上的二极管的焊点加热，使其与电路板分离；3. 使用镊子或剪线钳将二极管从电路板上取下。
四、晶体管的拆解方法晶体管是电路中常用的放大元件，拆解晶体管的方法如下：1. 使用剪线钳将电路板上连接晶体管的焊点剪断；2. 使用烙铁将焊接在电路板上的晶体管的焊点加热，使其与电路板分离；3. 使用镊子或剪线钳将晶体管从电路板上取下。
五、集成电路的拆解方法集成电路是电路中常用的功能元件，拆解集成电路的方法如下：1. 使用剪线钳将电路板上连接集成电路的焊点剪断；2. 使用烙铁将焊接在电路板上的集成电路的焊点加热，使其与电路板分离；3. 使用镊子或剪线钳将集成电路从电路板上取下。
通过以上方法，我们可以拆解电路板上的常见元件。
需要注意的是，在拆解过程中要小心操作，避免损坏电路板或元件。
另外，拆解的元件可以进行检测和测试，以确定其工作状态和性能。
如果需要更换元件，可以按照相同的方法将新元件安装到电路板上。
