松下-TH-42PV8C-中文维修手册
松下说明书门控制器调试
（上升）键 数据或功能码的递增
（上升）键 数据或功能码的递减
RUN（运行）键 面板控制下用于启动运行操作
STOP（停止）键 面板操作方式下用于停机和复位操作
3.2 按键基本操作 以改变参数P05为15为例
按键次序 接通电源
按模式切换MODE得到对应参数或模式
按 或 键得到对应的修改参数
按SET键进入参数修改或监控
2 端子名称和线号(松下门机控制器）
端子名称双稳态磁开关
电缆线号（颜色）
端子功能说明
端子名称（接近开关）
L/N/接地
客户自选
单相交流电源输入端子
L/N接地
U/V/W
U/V/W
电机接线端子
U/V/W
8
黑色
开关门输入公共端（COM1)
12
1
客户自选
开门命令常开输入（NO)
1
2
客户自选
关门命令常开输入（NO)
d21
７
閉変速信号不作为速度变化点
ＯＮ
ＯＮ
注意： （1）开门到位保持频率为d21，保持电流为d40。保持时间为d42,范围为0.1到999（sec），当设置为0时，则长期保持。 （2）高速段频率一般设置为一段即设置参数d17=d19，此时d17与19之间的加减速d32将不起作用。 （3）若低速段开门力矩较小，可以适当加大P05的值。注意：过大的P05值可能会引起过流保护。
0
0-1
—
0.5
0.50-60
—
0
0-120
Hz
0
0-100
Sec
50
50-250
—
50
45-250
Hz
1
松下焊机维修指南
松下电焊机维修指南（第二版）唐山松下产业机器有限公司技术服务课2000 年5 月目录第一章KR 系列CO2 气体保护焊机典型故障及排除方法 (1)第二章YM-500CL4 焊机典型故障分析 (15)第三章YC-300TSP 焊机典型故障及排除方法 (18)第四章YC-300WP4 焊机典型故障及排除方法 (22)第五章YE-150TM 工作原理简述及典型故障分析 (28)第六章直流弧焊机典型故障分析 (30)第七章YP-060PS 切割机工作原理简述及典型故障分析 (32)第八章YC-315TR5HGE 逆变氩弧焊机故障排除方法 (41)前言现代焊接技术的发展已使焊接设备的结构有了很大的变化，以往的焊接设备是一种传统的机电产品，而现代焊接设备已经日趋电子化。
唐山松下产业机器有限公司采用日本松下先进技术，自95 年以来，连续向国内市场投放了大量性能先进的电子弧焊电源，因此，技术服务工作尤为重要。
为此，唐山松下产业机器有限公司技术服务课根据几年来的服务经验，编写了这本“Panasonic 焊机维修指南”，作为唐山松下产业机器有限公司举办的“TSMI 代理（专卖）店服务人员培训班”的培训教材。
由于编者水平有限，存在错误在所难免，敬请读者批评指正。
唐山松下产业机器有限公司技术服务课2000 年5 月第一章 KR 系列 CO2 气保焊机典型故障及排除方法一. 焊机故障原因KR 系列CO2 气体保护焊机以其先进的控制技术、良好的焊接性能以及高可靠性得到了众多用户的认可。
众所周知，电焊机不同于家电，大多都处在比较差的环境下工作，因此从客观上讲，电焊机在使用过程中出现一些故障是在所难免的。
究其产生故障的原因，从维修的角度看不外乎以下三种：1. 内部原因2. 外部原因3. 人为原因具体来说造成电焊机故障的内部原因主要是：1. P 板上的元器件损坏。
2. 晶闸管模块损坏。
3. 接触器、控变损坏。
4. 主变、电抗器等器件损坏。
松下传真机维修概要
松下uf-200型传真机现每次发完一份传真后立即印出依次按FUNCITON 7 5 START 1 9 然后选择1：不打印2：打印。
随后按START及STOP完成。
松下828B4幅面的传真机，只是每发送完传真都会出发送错误报告。
依次按功能键# 0 1 1 然后可以选择1：ERR只在出错是打印报告/2：OFF不打印/3：ON每次都打印。
您可按选择键进行选择，并按录入键进行确定。
松下uf-v60c传真机v60怎样清零呢？说明书已经EMAIL给您了，请查收。
清零方法有两种：1.关掉机器电源，按住操作说明键和启动键然后开机然后松开即可。
2.在待机状态下依次按功能键4 # * # # 即可进入维修方式，然后按0 6 启动键，用上、下键选择您想清除的项目，按下启动键即可。
松下KX-F90传真机如何设置成在响铃三声后才收传真，依次按program # 3 3 然后按3 set键即可。
松下UF-A8200传真机, 现在上纸后,它就不停的打传真记录,1可能是程序出错，可以尝试做一下初始化。
方法如下：依次按功能# * # # 0 6 启动9 9 启动松下KX-F90 现能收不能发，出错代码为E09E09的代码非常少见，您是否进行了特殊设置？您可以这样操作试一下：依次按program # 9 0 0 0 * # 5 0 start键。
然后再试一下。
松下UF-A8300传真机问题是报代码是015，015代码表示机器检测不到墨水。
由于更换检测传感器费用较高，所以一般将墨水检测功能关闭即可。
大致方法如下：首先进入维修模式，依次按FUNCITON 7 TEL/DIAL四次*然后按1 SET 输入91 ，机器显示INK TEST ，将其选择为OFF，按SET键即可。
由于实际操作时部分步骤可能略有出入panasonic kx-580 故障为通信故障communication error(42),在将24V调高1V后能够收发，但只能在4800bit/s的速率上通信，请问能否强行让它工作在9600bit/s上，比如“如何解决传真机不能与特定地点的通讯？”您的电话线上是否并节了电话分机？如果有的话请将分机断开后再试一下。
松下等离子42PV8C 80C SS板电路精解
42PV8C /80C SS 板电路精解吴善龙一、维持波形产生电路：松下等离子彩电SS 板维持电压波形的产生过程（SC 板维持波形的产生过程与SS 板相同）：松下PDP 彩电屏幕驱动属于交流驱动，这就意味着为了使PDP 屏幕发光，要在PDP 屏幕内对应的电极上（扫描电极和维持电极）加反相的交流驱动波形（类似于正弦波），为了降低驱动PDP 屏幕所消耗的电能，设计了屏幕驱动电能的能量回收电路。
在图1中，图1D 板内放电控制集成电路产生的如下4个放电控制脉冲加到SS 板的放电驱动电路：USH 、USL 、UMH 、UML 。
这4个放电控制脉冲的作用分别是：USH 加到Q16401的B 极，使Q16401导通，给PDP 屏幕维持电极（上的分布电容）充电，从而形成维持脉冲的前沿（上升沿）。
见图2图2屏插座屏插座屏插座屏插座USL脉冲加到Q16051的B极，使之导通，给PDP屏幕维持电极（上的分布电容）放电，形成维持脉冲的下降沿（后沿）。
其中L16001和L16011是充电、放电波形平滑电感。
Q16401是充电开关，Q16051是放电开关。
C16021是储能电容。
D16041是充电隔离二极管，D16051是放电隔离二极管。
在SS板工作正常时，储能电容C16021上充有1/2的VSUS（VSUS电压大约190V电压）90V电压。
由于C16021的容量足够大（8.8uf），所以对屏幕充放电时，C16021上的电压变化不大（可基本上认为该电压是恒定的）。
对屏幕维持电极充电的过程是：USH正方波加到Q16041的B极-----该管导通--------C16201放电------放电电流自C16201的上端出发-----Q16401的C极-------E极------D16041--------L16001-------对PDP屏幕维持电极等效电容上端充电。
PDP屏幕内维持电极放电的过程是：USL正方波加到Q16051的B极-------该管导通--------PDP屏幕维持电极等效电容放电------放电电流的流程是-------PDP屏幕维持电极等效电容上端-------L16011-------D16051-------Q16051 C极------E极-------对C16021充电。
松下微波炉维修手册
注意微波辐射
技术人员不应暴露于微波中，微波可能从磁控管或其它微波发生 装置中逃逸出来。
警告
变频器的初级及次级线圈、扼流线圈和散热器上存在有高电压和 高电流。当微波炉得以供能时，在这些电路上工作或接近这类电 路都是十分危险的。 不要测量高压电路的电压，包括磁控管的丝极电压。
剩余烹调时间 （T2 时间） 剩余烹调时间 （T2 时间）可用以下公式计算出： T2 时间 （秒）= T1 时间 x K 因数
注：请记住 T1 时间由 10 秒钟后开始计算。K 的系数已设定在微 处理器内存中，并依从 P1 及 P2 功率列于下列表中。 注：当按动 “加时”或 “减时”键，T2 时间将会因 K 因数不同 而增加或减少。
订货号：SIMMC0306023C3
NN-K583JF NN-K583MF NN-K573JF NN-K573MF NN-S563JF NN-S553MF
XPE （中国）
微波炉
©2003 上海松下微波炉有限公司版权所有。 未经允许，私自翻印散发均属违法。
目录
页数 1 特性表 ------------------------------------------- 3 2 控制板 ------------------------------------------- 3 3 原理图 (NN-K583JF/MF,NN-K573JF/MF) --------------- 4 4 原理图 (NN-S563JF,NN-S553MF) --------------------- 5 5 操作顺序说明 ------------------------------------- 6 6 检修时注意事项 ----------------------------------- 7 7 零部件拆卸和更换的步骤 --------------------------- 8 8 元件测试步骤 ------------------------------------ 11 9 测量与调整 -------------------------------------- 13

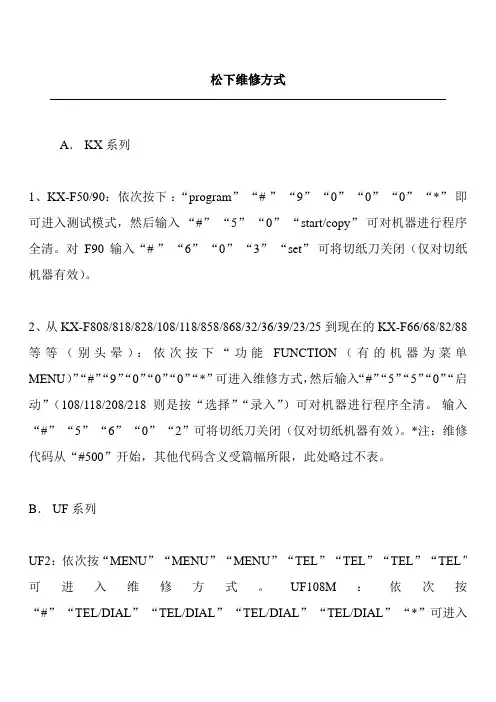

松下维修方式
松下维修方式A． KX系列1、KX-F50/90：依次按下：“program”“# ”“9”“0”“0”“0”“*”即可进入测试模式，然后输入“#”“5”“0”“start/copy”可对机器进行程序全清。
对F90输入“# ”“6”“0”“3”“set”可将切纸刀关闭（仅对切纸机器有效）。
2、从KX-F808/818/828/108/118/858/868/32/36/39/23/25到现在的KX-F66/68/82/88等等（别头晕）：依次按下“功能FUNCTION（有的机器为菜单MENU）”“#”“9”“0”“0”“0”“*”可进入维修方式，然后输入“#”“5”“5”“0”“启动”（108/118/208/218则是按“选择”“录入”）可对机器进行程序全清。
输入“#”“5”“6”“0”“2”可将切纸刀关闭（仅对切纸机器有效）。
*注：维修代码从“#500”开始，其他代码含义受篇幅所限，此处略过不表。
B． UF系列UF2：依次按“MENU”“MENU”“MENU”“TEL”“TEL”“TEL”“TEL”可进入维修方式。
UF108M：依次按“#”“TEL/DIAL”“TEL/DIAL”“TEL/DIAL”“TEL/DIAL”“*”可进入维修方式。
UF200/208M：依次按“功能”“电话/拨号”“电话/拨号”“电话/拨号”“电话/拨号”“*”可进入维修方式，其中第“06”项为全清。
UF8100/8110/8200/8220：依次按“功能”“4”“#”“*”“#”“#”可进入维修方式，其中第“06”项为全清。
UF8300/8310/8330/8350/8700/8710/8770/8880/8585/8595/8885/8895：依次按“功能”“7”“MONITOR”“MONITOR”“MONITOR”“MONITOR”“*”可进入维修方式，其中第“06”项为全清。
注：06项全清中有多项选择，（图象数据、通信参数等等）其中一般“*”或“99”为全部参数的初始化。
松下-TH-42PV500C（GP8DA）-中文维修手册
