星三角降压启动的PLC控制
PLC实验二报告-三相异步电动机的星三角换接启动控制
实验二三相异步电动机的星/三角换接启动控制一、实验梯形图：
二、实验程序及注释
三、实验结果：
当按下X000即SS时，机器启动，Y001即KM1闭合，间隔1s后Y003即KM3闭合，此时为星形联结启动；按照设定的时间（本组为第九组，按照要求设定从启动到切换为三角形联结启动的时间为9秒），9秒后常闭触点T0断开，KM3断开，再间隔0.5秒后KM2闭合，此时为三角形联结启动。
当按下X001即ST时，机器停车，KM1~KM3的指示灯全部熄灭，电动机停止运作。
当按下X002即FR时，模拟过载情况，断电，情况如按下ST时。
实验结果与仿真结果一致，如图所示。
→
→
→
四、经验总结
①实验注意事项：
在实验过程中，必须连接好线路并确保接线以及程序正确后方可打开电源启动电动机模
块，以防出现触电的情况；如遇到程序错误的问题（此时PLC最下面的红灯会亮起来），先看程序有没有语句缺漏然后再检查语句是否有错误，注意器件名跟软元件名要一一对应。
②关于三相异步电动机的星/三角换接启动：
Y-△降压启动也称为星形-三角形降压启动，简称星三角降压启动。
这一线路的设计思想仍是按时间原则控制启动过程。
所不同的是，在启动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了启动电流对电网的影响。
而在其启动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可以采用这种线路。
正反转与星三角降压启动实例(三菱PLC)
例题1：正反 转控制(一)
例题3：电机Y-△降压起动电路(一)
L1 L2 L3 QS FU1 KM1 KH L KM3 COM X2 SB2 KM2 X1 SB1 X0 34 KH 40 END N COM Y3 Y2 Y1 Y0 22 28 T1 X1 X0 停止 过载 MOV K1 K1Y0 FU2 N 0 △ KM2 Y 电源 KM3 HL 13 启动、 报警 8 Y1 T0 Y3 X2启动 Y3连锁 MOV K7 T0 MOVP K3 T1 K1Y0 K10 K1Y0 K100 Y启动 延时 10S Y断开 延时 1S △运行 停止 过载 报警 结束
§ 要求：按下按钮SB1，电机KM1、KMY启动并正转；2秒 后，KMY断开，电机KM△接通，并一直运行；按SB2， 电机停止运作。 § I/O分配：
输入信号 信号元件及作用 X0 SB1：正转 X1 SB2：停止 输出信号 控制对象及作用 Y0 Y1 Y2 KM1 KMY KM△
电机Y-△降压起动 电路
KM3 KM2 KM1
U1 V1 W1 M 3～ W2 U2 V2
MOVP K10 K1Y0 MOV K0 K1Y0
星—三角降压启动过程10S，考虑 主触点同时接通而产生电弧， KM2与KM3动作延时时间1S。
MOVP的P为脉冲操作指令，条件满足时 仅执行一个扫描周期，即执行一次。
例题4：电机Y-△降压起动电路(二)
例题5：电动 机Y/△降压启 动控制(三)
应用PLC编程实现交流电机的星三角启动和运行控制
应用PLC编程实现交流电机的星/三角启动和运行控制。
（1）设备及器材：西门子PLC SIMATIC S7-200 CPU226CN；三相异步交流电机1个；按钮3个；交流接触器(KM)4个；直流继电器(KA)4个；热继电器(FR)1个；保险，开关等。
（2）功能要求：
①当按SB1按钮时，电机正转启动，运行在星形接法；延时3.5S后电机运行在三角接法；延时4S后电机反转，运行在星形接法；延时3.5S后电机运行在三角接法。
②当按SB2按钮时，能切换电机的运行方向和方式：电机原处于正转星形接法则切换为反转三角接法（先运行在星形接法，延时3.5S后电机再运行在三角接法）；如是反转星形接法则切换为正转三角接法（先运行在星形接法，延时3.5S后电机再运行在三角接法）；如是正转三角接法则切换为反转星形接法；如是反转三角接法则切换为正转星形接法。
每按一次SB2按钮，切换一次。
为保证正反转的可靠切换，需有2.8S的时间延时。
③当按SB3按钮时，电机停止。
④用热继电器FR实现过热保护功能。
（3）参考电路
图1主电路图2 控制电路。
PLC控制电动机星型——三角形启动
广东第二师范学院学生实验报告
院（系）名称物理与信息工程系班别姓名
专业名称电子信息工程学号
实验课程名称电气控制与PLC运用
实验项目名称PLC控制电动机星型——三角形启动
实验时间实验地
点
实验成绩指导老师签
名
一、实验原理
1.电路组成
主电路：KM1主触头是一直接入到电路，通过KM2,KM3主触头调换相序实现电机星形启动和三角形运行。
控制电路：通过PLC控制接触器线圈得电失电进而控制主电路完成控制要求
图1 星形——三角形降压启动控制主线路
1.2保护方式
1）由熔断器FU，FU2分别实现对主电路和控制电路的短路保护；
2）由热继电器FR实现对电动机的过载保护：当电动机出现长期过载而使热继电器FR 动作时，其在控制电路中的常闭触点FR断升，使KM线圈断电，电动机停转，实现对电动机的过载保护；
3）自锁控制的欠压与失压保护：当电源电压由于某种原因欠压或失压时，接触器电磁吸力急剧下降或消失，衔铁释放，KM的常开触点断开，电动机停转；而当电源电压恢复正常时，电动机不会自行启动，避免事故发生。
1.3工作原理
二、连线主电路
PLC控制电路
梯形图
图2 电动机的接线。

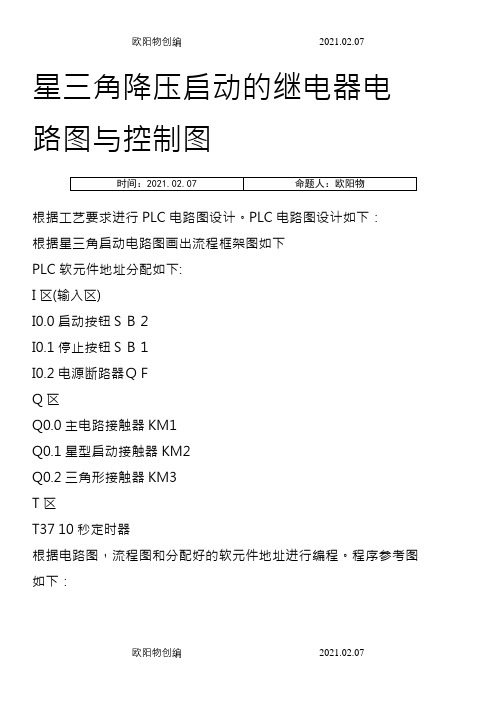

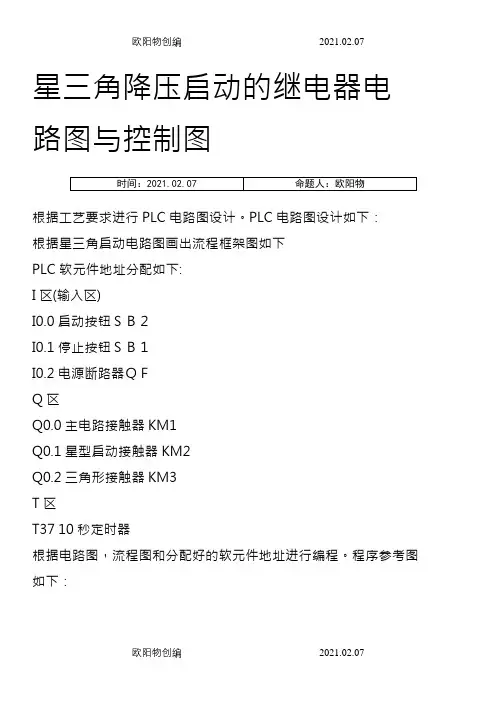

S7-200PLC实现星三角降压启动之欧阳物创编
星三角降压启动的继电器电路图与控制图根据工艺要求进行PLC电路图设计。
PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ区Q0.0 主电路接触器 KM1Q0.1 星型启动接触器 KM2Q0.2 三角形接触器 KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。
程序参考图如下：控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制 Y —△降压起动控制线路图 2.19（ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

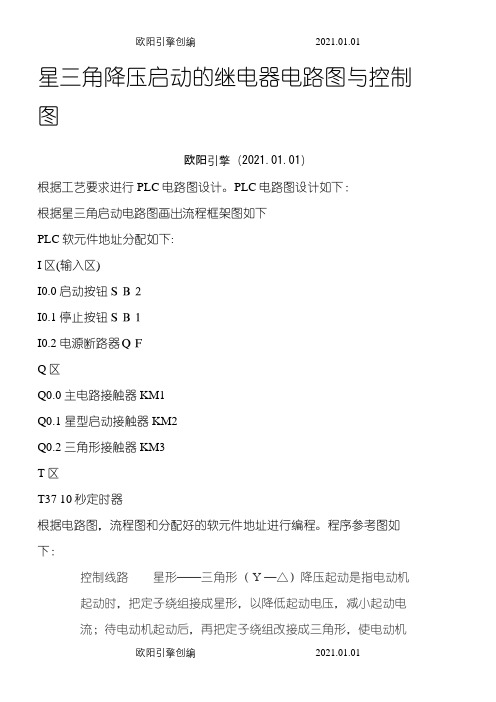

S7-200PLC实现星三角降压启动之欧阳引擎创编
星三角降压启动的继电器电路图与控制图欧阳引擎（2021.01.01）根据工艺要求进行PLC电路图设计。
PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ区Q0.0 主电路接触器 KM1Q0.1 星型启动接触器 KM2Q0.2 三角形接触器 KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。
程序参考图如下：控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制 Y —△降压起动控制线路图2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
实验二电动机星三角启动控制的PLC编程(精)
实验二电动机星三角启动控制的PLC编程
1 实验目的：
（1）掌握PLC的输入端的电路连接；
（2）运用CP1H系列PLC的基本指令和定时器指令编程实现电动机的星三角启动控制；
（3）进一步熟悉CX-Programmer的编程及调试；
2 实验要求：
电动机星三角启动控制的程序设计。
用1个控制按钮，完成启动和复位；共3个输出，控制电源通断的接触器KM1（100.00），电机星形联接接触器KM2（100.01），电机三角形联接接触器KM3（100.02）。
按下启动按钮后，电机星形启动500ms后三角形联接运行。
3实验设备：
计算机、CP1H40DT-D型号PLC、电源模块、开关板、连接线
4 实验内容：
(1)编写电动机的星三角启动控制梯形图程序；
（2）写出相应的语句表；
（3）PLC的连接、程序的下载、运行情况分析。
5 实验小结
实验人员姓名、学号、实验日期。
工控网络与组态技术课件：电机星三角减压启动控制
工控网络与组态技术
本讲内容
01 项 目 任 务 02 P LC 程 序 设 计 03 触 摸 屏 画 面 组 态 04 仿 真 下 载 调 试
PART 01
项目任务
项目任务
任务名称：电机星三角减压启动控制
在触摸屏上制作启动按钮、停止按钮、 接触器指示灯、定时器延时时间设置。在触 摸屏上设置好延时时间，按下触摸屏启动按 钮，电机进入星型启动（KM1和KM3得电）， 触摸屏指示灯点亮，同时开始启动延时，延 时时间到进入角型全压运行（KM1和KM2得 电），按下触摸屏停止按钮，电机停止运行， 指示灯熄灭。
硬件组成
项目任务
①S7-1200 PLC(CPU1214CDC/DC/DC),一台，订货号为6ES7214-1AG40-0XB0; ②精简触摸屏KTP600,一台，订货号为6AV2 123-2GB03-0AX0; ③四口工业交换机，一台； ④编程计算机，一台，已安装博途专业版V15.1软件。
添加PLC
PART 03
触摸屏程序 编写
创建HMI变量表
在“项目树”窗格中，依次选择“HMI_1”→“HMI变量”选项，双 击“添加新变量表”选项，并修改变量表T 04
仿真下载 调试
硬件组态
添加触摸屏
网络连接
PART 02
PLC程序编写
创建PLC变量表
在“项目树”窗格中，依次单击 PLC_1[CPU 1214C DC/DC/DC]”→“PLC交量”选项，双击“添加新变量表” 选项，并将新添加的变量表命名为“PLC变量表”，然后在 “PLC变量表”中新 建变量。
编写OB1主程序
通过S7-1200实现电动机星角变换降压启动的实例
按下启动按钮，对应 PLC输入i0.2(可修改如 i0.0） 按下停止按钮，对应 PLC输入i0.4(可修改如 i0.1）
星三角启动PLC程序
主接触器动作信 号作为中间变量
接通延时定时器，即 星型启动时间为6S
接通延时定时器输出的常闭信号， 定时器接通星接触器自动断开
程序互锁信号，避免两 个接触器同时闭合
星三角启动电气互锁电路接线图
具有星角变换电气互 锁电路
星三角启动时序图
正转启动I0.2
停止I0.4 主接触器Q0.0
星接输出Q0.2
角接输出Q0.1
电动机正常 运行
星角转 换时间
星形时 间5S
电动机正 常运行
切换时间1S（真实电路中 这个时间一般为100ms左 右，方便观察设为1s）
星三角启动PLC程序
角接触器输出信号，此时星 三角启动完成，电机开始运 行
S7-1200实现三相异步电动机 星角变换降压启动法
220V
三 角 3~ 形 380V 接 法
380V
接触器
电动机刚启动时三相绕组接成星形，每相绕组电压降为220V， 从而降低启动电流。之后通过控制接触器的把三相绕组接成三角形。
启 动 电 流 曲 线
取星接触器断开 时的下降沿作为 关断延时定时器 的触发信号
程序互锁信号
通过关断延时定时器的 常闭信号，实现延时闭 合角接触器
星接触器输出信 号，Q0.2输出即 星接触器闭合
关断延时定时器，星接触器断开 时，为避免产生假性短路，需延 时后才能闭合角接触器，一般为 100ms左右，演示时间太短看不 到所以设置1s
PLC编程星三角降压启动控制
