钢结构焊接变形的火焰矫正施工方法
钢结构焊接变形的火焰矫正施工方法正式样本
文件编号：TP-AR-L4110There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________钢结构焊接变形的火焰矫正施工方法正式样本钢结构焊接变形的火焰矫正施工方法正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
目前，钢结构已在厂房建筑中得到广泛的应用。
而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。
这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。
焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。
在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。
但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。
因此，火焰矫正要有丰富的实践经验。
本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。
1、钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。
焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。
浅谈钢结构焊接变形的火焰矫正方法
浅谈钢结构焊接变形的火焰矫正方法及焊接过程的规范问题锅炉车间刘宝成摘要：根据这些年的工作经验，结合相关焊接资料，文中阐述了钢制产品焊接变形的主要种类，以及本人对焊接变形的火焰矫正施工方法的粗浅看法以及在焊接方法中需要注意的规范问题。
关键词：火焰矫正焊接变形0引言生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正，目前，钢制产品在生产建设工程和日常生活中得到了广泛的应用。
而钢结构厂房的生产工艺的诞生，为现代建设工程增添了一道亮丽的风景线。
然而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。
这些构件在制作过程中都存在着焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。
焊接钢结构产生的变形超过技术设计允许变形范围，就应设法进行矫正，使其达到符合产品质量的要求。
实践证明，多数变形的构件是可以矫正的。
矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。
但火焰矫正是一门较难操作的工作，方法掌握不当，、温度控制不当还会造成构件新的更大变形。
因此，火焰矫正需要有丰富的实践工作经验。
本文对钢结构焊接变形的种类、矫正方法作了一个粗浅的分析。
1 钢结构焊接变形的种类和火焰矫正方法火焰矫正法是利用火焰加热时产生的局部压缩塑性变形，使较长的金属在冷却后缩短来消除变形。
此方法操作简单, 机动灵活, 适用面广。
在使用时应注意控制火焰温度和加热位置。
对低碳钢和普通低合金钢常采600～800℃的加热温度。
由于需要再次加热, 对合金钢等慎用。
以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正水500℃～600℃冷却方式：中温矫正600℃～700℃冷却方式：空气和水高温矫正700℃～800℃冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。
16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。
钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。
钢结构焊接变形的火焰矫正方法

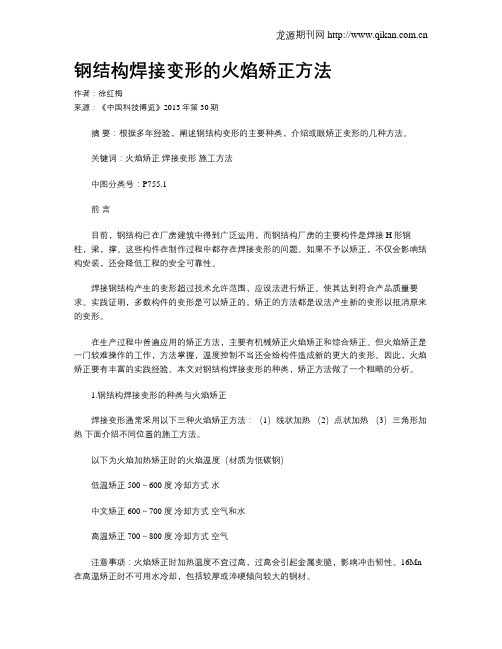

钢结构焊接变形的火焰矫正方法作者：徐红梅来源：《中国科技博览》2013年第30期摘要：根据多年经验，阐述钢结构变形的主要种类，介绍或眼矫正变形的几种方法。
关键词：火焰矫正焊接变形施工方法中图分类号：P755.1前言目前，钢结构已在厂房建筑中得到广泛运用，而钢结构厂房的主要构件是焊接H形钢柱，梁，撑。
这些构件在制作过程中都存在焊接变形的问题。
如果不予以矫正，不仅会影响结构安装，还会降低工程的安全可靠性。
焊接钢结构产生的变形超过技术允许范围，应设法进行矫正。
使其达到符合产品质量要求。
实践证明，多数构件的变形是可以矫正的。
矫正的方法都是设法产生新的变形以抵消原来的变形。
在生产过程中普遍应用的矫正方法，主要有机械矫正火焰矫正和综合矫正。
但火焰矫正是一门较难操作的工作，方法掌握，温度控制不当还会给构件造成新的更大的变形。
因此，火焰矫正要有丰富的实践经验。
本文对钢结构焊接变形的种类，矫正方法做了一个粗略的分析。
1.钢结构焊接变形的种类与火焰矫正焊接变形通常采用以下三种火焰矫正方法：（1）线状加热（2）点状加热（3）三角形加热下面介绍不同位置的施工方法。
以下为火焰加热矫正时的火焰温度（材质为低碳钢）低温矫正 500～600度冷却方式水中文矫正 600～700度冷却方式空气和水高温矫正 700～800度冷却方式空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆，影响冲击韧性。
16Mn 在高温矫正时不可用水冷却，包括较厚或淬硬倾向较大的钢材。
1.1翼缘板的角变形矫正H型钢柱，梁，撑等角变形。
在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚控制的范围。
所以不用水冷却，线状加热时要注意（1）不应在同一位置反复加热；（2）加热过程中不要进行水冷却；这两点是火焰矫正的一般原则。
1.2柱，梁，撑的上拱与下挠及弯曲一.在翼缘板上，对着纵长焊缝，由中间向两端做线状加热，即可矫正弯曲变形。
钢结构焊接变形的种类及火焰矫正操作方法
的力学性 能及 结构承 载能力； 温度过低 时， 由于产生 的压缩塑 性 影 响 。
变形量小 ， 矫正效果不显著。
５ ． 实 施 火 焰 矫 正 的 步 骤
工程机械常用的材料 Ｑ ３ ４ ５ 钢板在使用火焰矫正时， 加热温度
实施火焰矫正一般 可按 以下步骤进行 ： （ Ｉ ） 对构件进行测量，
１ ． 火 焰 加 热 矫 正 法 成形加工残余应力主要 是因为工件受工艺性外力而引起 ， 如工件 火焰矫正是利用氧一乙炔火焰或其它气体火焰 （ 一般采用中 自由弯曲成形时不得法； 钢 板校平辗压次数少； 机加工吃刀量过大
性焰） 局部加热 时产 生压 缩塑性变形 ， 使较长 的金属在冷却 后收 等等都能引起成形加工残余应力。
科技论坛 ■
钢 结 构 焊 接 变 形 的种 类及 火 焰 矫 正 操 作 方 法
卢 丽梅
（ 广西景典钢结构有限公 司， 广西 南宁 ５ ３ ０ ０ ２ ２ ）
要， 火焰矫 正法在铜结构焊接 变形的控制 中得 到 了普遍 的应 用。本文主要就钢 结构焊接 变形 的种类及火焰矫正操作 方法展 开 了探讨 ， 先概 述 了火焰加热矫正法 ， 接着分析 了钢结构焊接 变形 的种类和 火焰矫 正操作 方法。
键词阚 结构 ； 焊接 ； 变形 ； 火焰 ； 矫正
中图分类号 ： Ｔ Ｕ ３ ９ １ 文献标识号 ： ｃ 文章编号 ： ２ ３ ０ ６ 一 ４ ９ （ ２ Ｄ ３ ） ∞一 门 一 ２
焊接技术在建筑 中的钢 结构中得到广泛应用 。而钢结构厂 区金属 温度很高 ， 金 属受热膨胀 ， 但 又受到常温 金属的阻碍和抑 房的主要构件是焊接 Ｈ 型钢柱 、 梁、 撑。这些构件在制作时会发生 制 ， 便产生了压缩塑性变形。结构件 的焊接变形程度与施焊时热 焊接变形 ， 倘若不及时矫 正变形 ， 会影 响结构整体安装， 降低工程 源 的输 入 能量 成 正 比 。 的安全可靠性 。通 常矫 正小构件的变形 时普遍应用 的是机械矫 ２ ． ２ 残余应 力变形 。残余应力主要为焊接残余应力和成形加 正法 ， 而较大的钢 结构变形普遍采用火焰矫正法矫 正。火焰矫正 工残余应 力， 当工件某 一部位施焊结束后 ， 其焊缝金属 由膨胀转为 收缩 ， 但其 又受 到 常 温 金 属 的 限制 ， 这 时便 产 生 了焊 接 残 余应 力 。 必须控制好温度 ， 才能有效控制构件更大地变形 。
焊接H型钢变形矫正的施工方法
焊接Ｈ型钢变形矫正的施工方法根据工厂制作经验，结合国内外相关资料，简述钢结构变形的主要种类，分析焊接变形的施工方法。
标签：钢结构焊接变形施工0 引言当前钢结构已在建筑工程、装饰工程中得到广泛的应用。
钢结构的主要受力构件是焊接H型钢柱（包括格构式钢柱）、梁以及稳定系统。
这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。
对于焊接结构应采取各种有效措施以防止或减小变形，当这些变形超过现行规范的规定时必须加以矫正。
使其达到符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。
在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。
在钢结构制造中常用的有机械矫正法和火焰矫正法两种。
1 钢结构焊接变形的火焰矫正火焰矫正法就是把焊接变形相对部位的金属局部加热到热塑状态，利用不均匀加热引起的变形来矫正焊接结构已经发生的变形，这种方法只需普通气焊所用的工具和设备。
但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。
因此，火焰矫正要有丰富的实践经验。
下面对钢结构焊接变形的种类、矫正方法作一个粗略的分析。
钢结构的主要构件是焊接H型钢柱、梁、撑。
焊接变形经常采用以下三种火焰矫正方法：①线状加热法；②点状加热法；③三角形加热法。
下面介绍解决不同部位的施工方法。
以下为火焰矫正时的加热温度(材质为低碳钢)低温矫正500℃600℃冷却方式：水中温矫正600℃700℃冷却方式：空气和水高温矫正700℃800℃冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。
16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。
1.1 翼缘板的角变形矫正H型钢柱、梁、撑角变形。
在翼缘板上面(对准焊缝外)纵向线状加热(加热温度控制在650℃以下)，注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。
火工校正工艺
火工校正主要是用来消除钢板扎制、热切割、焊接产生的残余应力和变形。
在焊接钢结构制造中最主要是用来对焊接变形的校正。
2 火工校正的原理火焰矫正是利用金属热胀冷缩的物理特性，采用火焰局部加热金属，热膨胀部分受周围冷金属的制约，不能自由变形，而产生压塑性变形，冷却后压塑性变形残留下来，引起局部收缩，即在被加热处产生积聚力，使金属构件变形获得矫正。
3 焊接变形的种类3.1 纵向收缩变形构件焊后在焊缝方向产生收缩。
焊接结构焊后出现的收缩变形是难以修复的，必须在构件下料时加放余量。
3.2 横向收缩变形构件焊后在焊缝横向产生收缩。
焊接结构焊后出现的收缩变形是难以修复的，必须在构件下料时加放余量。
3.3 角变形构件焊后，构件的平面围绕焊缝发生的角位移。
主要是由于焊缝截面形状不对称，或施焊层次不合理致使焊缝在厚度方向上横向收缩量不一致引起的。
3.4 波浪变形薄板焊后易产生这种失稳变形，形状呈波浪状。
产生原因是由于焊缝的纵向和横向收缩在拘束度较小结构部位造成较大的压应力而引起的变形，或由几个互相平行的角焊缝横向收缩产生的角变形而引起的组合变形，或由上述两种原因共同作用而产生的变形。
3.5 弯曲变形构件焊后发生弯曲。
弯曲变形是由纵向收缩引起和或横向收缩引起。
3.6 扭曲变形焊后沿构件的长度出现螺旋形变形，这种变形是由于装配不良，施焊顺序不合理，致使焊缝纵向和横向收缩没有一定规律而引起的变形。
4 火焰加热对材料性能的影响w（C）小于0.25%的低碳钢，在通常火焰加热、冷却（包括水冷）时，不易获得马氏体组织，仍保持钢材原来组织，即铁素体加珠光体，因此这种钢火焰矫正加热、冷却对力学性能影响不大。
低合金钢采用火焰局部加热空冷对力学性能无显著影响、且疲劳试验对刚度也没有影响。
但如冷却速度过快也能出现低碳马氏体组织，影响力学性能。
所以火焰矫正应控制加热温度和冷却速度。
如若采用浇水冷却，最好加热温度不超过7230C。
5 火焰矫正基本参数选择5.1 火焰加热温度火焰矫正根据材质、板厚和加热方法等不同情况，选择不同的加热温度。
钢构件变形的火焰矫正方法
文章编号:1000-7466(2010)04-0059-02钢构件变形的火焰矫正方法邵永帅1,刘绍宽2,关 川1(1.大庆石化建设公司,黑龙江大庆 163714; 2.大庆石油化工机械厂,黑龙江大庆163714)摘要:根据现场实际并结合相关资料,对火焰加热矫正法的原理、方法、工艺及应用进行了简单介绍。
关键词:钢构件;火焰加热矫正法;现场应用中图分类号:TQ050.4 文献标志码:BFlame Straightening Method of S teel Member Deformationand Its C onstru ction ApplicationSHAO Yong-shuai1,LIU Shao-kuan2,GUAN Chuan1(1.Daqing Petrochem ical Construction Com pany,Daqing163714,China;2.Daqing Petrochemical Machiner y Factory,Daqing163714,China)Abstract:Based on field practice and related data,the principle,flam e heating straightening technique method and applicatio n w ere introduced.Key words:steel parts;flam e heating straightening;field application工程施工中,常会遇到钢构件因焊接、储存或搬运不当造成的变形问题。
当变形超出技术要求所允许的范围时,就应进行矫正。
矫正变形的方法一般分机械矫正法和火焰加热矫正法两种。
由于大部分施工现场条件限制,无压力机等大型设备,因此火焰加热矫正法成为施工现场矫正变形的主要手段。
热处理温度-时间关系曲线表明,第5支热电偶所测的温度,在热处理过程中一直高于加热环带处高峰温度的一半,说明在加热环带两侧一定长度范围内的筒体,用保温材料包裹起来是十分必要的,这样可以最大限度地减小沿筒体纵向分布的温度梯度。
焊工高级技师论文-电焊工技师论文
焊工高级技师论文-电焊工技师论文---------------------------------------------------------------范文最新推荐------------------------------------------------------ 焊工高级技师论文|电焊工技师论文钢结构焊接变形的火焰矫正施工方法目前，钢结构已在厂房建筑中得到广泛的应用。
而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。
这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。
焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。
在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。
但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。
因此，火焰矫正要有丰富的实践经验。
本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。
1 钢结构焊接变形的种类与火焰矫正六剑客职教园(最大的免费职教教学资源网站)钢结构的主要构件是焊接H型钢柱、梁、撑。
焊接变形经常采用以下三种火焰矫正方法:(1)线状加热法;(2)点状加热法;(3)三角形加热法。
下面介绍解决不同部位的施工方法。
以下为火焰矫正时的加热温度(材质为低碳钢)低温矫正 500度,600度冷却方式:水1 / 4---------------------------------------------------------------范文最新推荐------------------------------------------------------ 中温矫正 600度,700度冷却方式:空气和水高温矫正 700度,800度冷却方式:空气注意事项:火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。
立柱横梁火焰校正
钢结构的主要构件是焊接H型钢柱、梁、撑。
焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；（2）点状加热法；（3）三角形加热法.（2）下面介绍解决不同部位的施工方法。
以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正500度～600度冷却方式：水中温矫正600度～700度冷却方式：空气和水高温矫正700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。
16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。
1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。
在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。
线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。
这两点是火焰矫正一般原则。
1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。
为避免产生弯曲和扭曲变形，两条加热带要同步进行。
可采取低温矫正或中温矫正法。
这种方法有利于减少焊接内应力，但这种方法在纵向收缩的同时有较大的横向收缩，较难掌握。
翼缘板上作线状加热，在腹板上作三角形加热。
用这种方法矫正柱、梁、撑的弯曲变形，效果显著，横向线状加热宽度一般取20—90mm，板厚小时，加热宽度要窄一些，加热过程应由宽度中间向两边扩展。
线状加热最好由两人同时操作进行，再分别加热三角形三角形的宽度不应超过板厚的2倍，三角形的底与对应的翼板上线状加热宽度相等。
加热三角形从顶部开始，然后从中心向两侧扩展，一层层加热直到三角形的底为止。
加热腹板时温度不能太高，否则造成凹陷变形，很难修复。
注：以上三角形加热方法同样适用于构件的旁弯矫正。
加热时应采用中温矫正，浇水要少。
1.3 柱、梁、撑腹板的波浪变形矫正波浪变形首先要找出凸起的波峰，用圆点加热法配合手锤矫正。
加热圆点的直径一般为50～90mm，当钢板厚度或波浪形面积较大时直径也应放大，可按d＝（4δ＋10）mm（d为加热点直径；δ为板厚）计算得出值加热。
火焰矫正
钢结构焊接变形的火焰矫正施工方法摘要：根据多年经验，结合国内同行相关资料，阐述钢结构变形的主要种类，介绍焊接变形的火焰矫正施工方法。
关键词：火焰矫正焊接变形施工方法目前，钢结构已在厂房建筑中得到广泛的应用。
而钢结构厂房的主要构件是焊接H 型钢柱、梁、撑。
这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。
焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。
在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。
但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。
因此，火焰矫正要有丰富的实践经验。
本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。
1 钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。
焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。
下面介绍解决不同部位的施工方法。
以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正 500度～600度冷却方式：水中温矫正 600度～700度冷却方式：空气和水高温矫正 700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。
16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。
1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。
在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。
线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。
这两点是火焰矫正一般原则。
1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构焊接变形的火焰矫正施工方法
摘要：根据多年经验，结合国内同行相关资料，阐述钢结构变形的
主要种类，介绍焊接变形的火焰矫正施工方法。
关键词：火焰矫正 焊接变形 施工方法
目前，钢结构已在厂房建筑中得到广泛的应用。而钢结构厂房的主
要构件是焊接H型钢柱、梁、撑。这些构件在制作过程中都存在焊接
变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会
降低工程的安全可靠性。
焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫
正，使其达到符合产品质量要求。实践证明，多数变形的构件是可以矫
正的。矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。
在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和
综合矫正。但火焰矫正是一门较难操作的工作，方法掌握、温度控制不
当还会造成构件新的更大变形。因此，火焰矫正要有丰富的实践经验。
本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。
1 钢结构焊接变形的种类与火焰矫正。
钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常采用
以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三
角形加热法。下面介绍解决不同部位的施工方法。
以下为火焰矫正时的加热温度（材质为低碳钢）
低温矫正 500度～600度 冷却方式：水
中温矫正 600度～700度 冷却方式：空气和水
高温矫正 700度～800度 冷却方式：空气
注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变
脆、影响冲击韧性。16Mn在高温矫正时不可用水冷却，包括厚度或淬
硬倾向较大的钢材。
1.1翼缘板的角变形
矫正H型钢柱、梁、撑角变形。在翼缘板上面（对准焊缝外）
纵向线状加热（加热温度控制在650度以下），注意加热范围不超过
两焊脚所控制的范围，所以不用水冷却。线状加热时要注意：（1）不
应在同一位置反复加热；（2）加热过程中不要进行浇水。这两点是火
焰矫正一般原则。
1.2柱、梁、撑的上拱与下挠及弯曲
一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即
可矫正弯曲变形。为避免产生弯曲和扭曲变形，两条加热带要同步进行。
可采取低温矫正或中温矫正法。这种方法有利于减少焊接内应力，但这
种方法在纵向收缩的同时有较大的横向收缩，较难掌握。
二、翼缘板上作线状加热，在腹板上作三角形加热。用这种方法
矫正柱、梁、撑的弯曲变形，效果显著，横向线状加热宽度一般取
20—90mm，板厚小时，加热宽度要窄一些，加热过程应由宽度中间向
两边扩展。线状加热最好由两人同时操作进行，再分别加热三角形三角
形的宽度不应超过板厚的2倍，三角形的底与对应的翼板上线状加热宽
度相等。加热三角形从顶部开始，然后从中心向两侧扩展，一层层加热
直到三角形的底为止。加热腹板时温度不能太高，否则造成凹陷变形，
很难修复。
注：以上三角形加热方法同样适用于构件的旁弯矫正。加热时应采
用中温矫正，浇水要少。
1.3 柱、梁、撑腹板的波浪变形
矫正波浪变形首先要找出凸起的波峰，用圆点加热法配合手锤矫
正。加热圆点的直径一般为50～90mm，当钢板厚度或波浪形面积较
大时直径也应放大，可按d＝（4δ＋10）mm（d为加热点直径；δ为
板厚）计算得出值加热。烤嘴从波峰起作螺旋形移动，采用中温矫正。
当温度达到600～700度时，将手锤放在加热区边缘处，再用大锤击手
锤，使加热区金属受挤压，冷却收缩后被拉平。矫正时应避免产生过大
的收缩应力。矫完一个圆点后再进行加热第二个波峰点，方法同上。为
加快冷却速度，可对Q235钢材进行加水冷却。这种矫正方法属于点状
加热。法，加热点的分布可呈梅花形或链式密点形。注意温度不要超过
750度。
2 结论
火焰矫正引起的应力与焊接内应力一样都是内应力。不恰当的矫正
产生的内应力与焊接内应力和负载应力迭加，会使柱、梁、撑的纵应力
超过允许应力，从而导致承载安全系数的降低。因此在钢结构制造中一
定要慎重，尽量采用合理的工艺措施以减少变形，矫正时尽量可能采用
机械矫正。当不得不采用火焰矫正时应注意以下几点：
1、烤火位置不得在主梁最大应力截面附近；
2、矫正处烤火面积在一个截面上不得过大，要多选几个截面；
3、宜用点状加热方式，以改善加热区的应力状态；
4、加热温度最好不超过700度。
