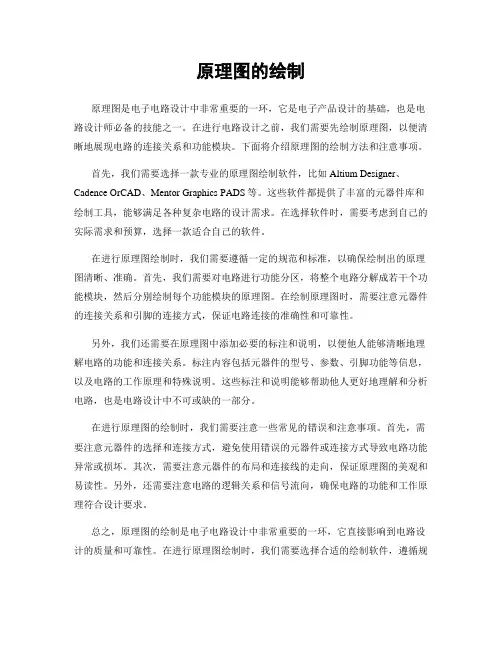

原理图的绘制
原理图的绘制原理图是电子电路设计中非常重要的一环，它是电子产品设计的基础，也是电路设计师必备的技能之一。
在进行电路设计之前，我们需要先绘制原理图，以便清晰地展现电路的连接关系和功能模块。
下面将介绍原理图的绘制方法和注意事项。
首先，我们需要选择一款专业的原理图绘制软件，比如Altium Designer、Cadence OrCAD、Mentor Graphics PADS等。
这些软件都提供了丰富的元器件库和绘制工具，能够满足各种复杂电路的设计需求。
在选择软件时，需要考虑到自己的实际需求和预算，选择一款适合自己的软件。
在进行原理图绘制时，我们需要遵循一定的规范和标准，以确保绘制出的原理图清晰、准确。
首先，我们需要对电路进行功能分区，将整个电路分解成若干个功能模块，然后分别绘制每个功能模块的原理图。
在绘制原理图时，需要注意元器件的连接关系和引脚的连接方式，保证电路连接的准确性和可靠性。
另外，我们还需要在原理图中添加必要的标注和说明，以便他人能够清晰地理解电路的功能和连接关系。
标注内容包括元器件的型号、参数、引脚功能等信息，以及电路的工作原理和特殊说明。
这些标注和说明能够帮助他人更好地理解和分析电路，也是电路设计中不可或缺的一部分。
在进行原理图的绘制时，我们需要注意一些常见的错误和注意事项。
首先，需要注意元器件的选择和连接方式，避免使用错误的元器件或连接方式导致电路功能异常或损坏。
其次，需要注意元器件的布局和连接线的走向，保证原理图的美观和易读性。
另外，还需要注意电路的逻辑关系和信号流向，确保电路的功能和工作原理符合设计要求。
总之，原理图的绘制是电子电路设计中非常重要的一环，它直接影响到电路设计的质量和可靠性。
在进行原理图绘制时，我们需要选择合适的绘制软件，遵循规范和标准，添加必要的标注和说明，同时注意常见的错误和注意事项。
只有这样，才能绘制出清晰、准确的原理图，为后续的电路设计和验证奠定良好的基础。

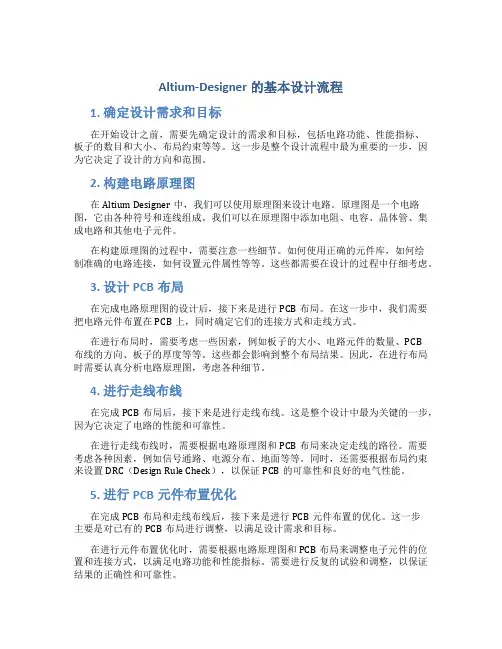

Altium-Designer的基本设计流程
Altium-Designer的基本设计流程1. 确定设计需求和目标在开始设计之前，需要先确定设计的需求和目标，包括电路功能、性能指标、板子的数目和大小、布局约束等等。
这一步是整个设计流程中最为重要的一步，因为它决定了设计的方向和范围。
2. 构建电路原理图在Altium Designer中，我们可以使用原理图来设计电路。
原理图是一个电路图，它由各种符号和连线组成。
我们可以在原理图中添加电阻、电容、晶体管、集成电路和其他电子元件。
在构建原理图的过程中，需要注意一些细节。
如何使用正确的元件库，如何绘制准确的电路连接，如何设置元件属性等等。
这些都需要在设计的过程中仔细考虑。
3. 设计PCB布局在完成电路原理图的设计后，接下来是进行PCB布局。
在这一步中，我们需要把电路元件布置在PCB上，同时确定它们的连接方式和走线方式。
在进行布局时，需要考虑一些因素，例如板子的大小、电路元件的数量、PCB布线的方向、板子的厚度等等。
这些都会影响到整个布局结果。
因此，在进行布局时需要认真分析电路原理图，考虑各种细节。
4. 进行走线布线在完成PCB布局后，接下来是进行走线布线。
这是整个设计中最为关键的一步，因为它决定了电路的性能和可靠性。
在进行走线布线时，需要根据电路原理图和PCB布局来决定走线的路径。
需要考虑各种因素，例如信号通路、电源分布、地面等等。
同时，还需要根据布局约束来设置DRC（Design Rule Check），以保证PCB的可靠性和良好的电气性能。
5. 进行PCB元件布置优化在完成PCB布局和走线布线后，接下来是进行PCB元件布置的优化。
这一步主要是对已有的PCB布局进行调整，以满足设计需求和目标。
在进行元件布置优化时，需要根据电路原理图和PCB布局来调整电子元件的位置和连接方式，以满足电路功能和性能指标。
需要进行反复的试验和调整，以保证结果的正确性和可靠性。
6. 进行PCB设计验证和测试在完成PCB布局和元件布置优化后，接下来是进行PCB设计验证和测试。
fpga原理图设计方法
fpga原理图设计方法
FPGA原理图设计方法如下：
1. 准备工作
在开始设计FPGA原理图之前，首先需要明确设计目标，了解所需电路功能，并准备好设计所需的电路元件、电源以及相关工具和软件。
2. 确定电路结构
根据电路功能和要求，设计电路的整体结构。
通常可以将电路划分为几个模块，然后根据模块功能设计对应的电路。
3. 绘制原理图
使用电子设计自动化工具（EDA工具）来绘制FPGA的原理图。
在绘制原理图时，应按照电路结构逐个模块进行绘制，并使用合适的元件符号和连线方式。
4. 连接电路元件
根据电路结构和原理图，逐个连接电路元件。
注意保持电路的连续性和正确性，在绘制连线时避免交叉和短路。
5. 添加电源和地
为电路添加合适的电源和地引脚，并按照原理图正确连接电源和地线。
在连接时，确保电源和地的连接正确无误，并符合电路的电源要求。
6. 绘制引脚定义
根据电路功能和FPGA引脚规格，在原理图中添加引脚定义。
引脚定义通常包括输入、输出以及其他特殊功能引脚。
7. 进行验证和修改
完成原理图绘制后，对原理图进行验证，确保电路设计无误。
如果发现问题或需要修改，及时进行调整和改进。
8. 生成输出文件
根据原理图和设计需求，使用EDA工具将原理图转化为
FPGA的可配置文件（如HDL代码或bit文件），以便后续进
行FPGA的配置和实现。
以上是FPGA原理图设计的一般方法，根据具体的设计需求
和EDA工具的使用习惯，可能还需要进行其他操作或步骤。
注意在设计过程中，避免出现相同的文字或标题，以免混淆和歧义。
工程制图的配合制度
工程制图的配合制度一、制图准备阶段在开始制图前，必须明确项目的基本要求和标准，包括设计规范、建筑法规以及客户的特殊需求。
同时，应组建一个由设计师、工程师、项目经理等组成的团队，并分配好各自的职责和任务。
准备好相应的制图工具和软件，确保它们能够满足项目需求。
二、初步设计阶段在此阶段，设计师需根据项目要求进行概念设计，形成初步的设计方案。
这一过程中，需要频繁与甲方沟通，确保设计理念符合甲方的预期。
同时，初步设计的图纸应包含足够的细节，以便于后续的专业评审和修改。
三、详细设计阶段详细设计阶段是制图工作的核心，设计师需要将初步设计细化，绘制出完整的工程图纸。
这些图纸包括但不限于平面图、立面图、剖面图、细部图等。
在此过程中，应严格遵守制图标准和规范，确保图纸的准确性和专业性。
四、审核与修改阶段完成详细设计后，图纸需要提交给项目经理和相关专业工程师进行审核。
审核的目的是发现图纸中可能存在的错误和不足，确保图纸的质量。
一旦发现问题，应及时修改并重新审核，直至所有参与方都满意为止。
五、交付与存档阶段图纸审核无误后，可以正式交付给甲方和其他相关方。
在交付的同时，应提供电子版和纸质版，以备不时之需。
所有图纸和相关文档应妥善存档，以便于未来的查询和维护。
六、配合与沟通机制在整个制图过程中，建立一个有效的配合与沟通机制至关重要。
这包括定期的项目会议、即时的沟通渠道以及对变更请求的快速响应。
确保所有团队成员都能够及时获取最新信息，并能够迅速解决遇到的问题。
七、质量控制与反馈为了确保制图质量，应实施严格的质量控制措施。
这包括对图纸的定期检查、对制图过程的监控以及对成品的质量评估。
同时，鼓励团队成员提供反馈，不断优化制图流程和提高制图质量。
第2章原理图设计的准备工作
2.4.2 与绘图相关的参数设置
2.4.3 设计对象默认初始状态的设置
2.4.1 与原理图相关的参数设置 设置对话框如图2－17所示。在其中可以选择是否允 许自动放置结点、牵引时正交、优化联线、在线编辑等
选项，设置后缀的类型、管脚标注间距、自动放置时标
注的增量等参数。
2.1 原理图设计基础
2.1.1 原理图概述 2.1.2 原理图与后续设计的关系 2.1.3 设计原理图的步骤
2.1.1 原理图概述
● 原理图用于表示电路工作原理，通常由元件符号及 标注、连接关系和其他文字、图形标注等部分构成。 ● 根据设计方法不同，原理图可以分为普通结构（用 于简单电路）、总线结构和层次结构原理图（用于复杂 电路或系统）。根据应用目不同，原理图可以分为电路 仿真分析、FPGA设计与仿真、印制电路板设计与信号 整性分析的原理图。 ● 为使原理图便于理解，应注意图面整洁、清晰，并 符合相关标准；图中各部分应按信号流向自左向右或自 上而下顺序排列；元件在图面上应均匀分布，并在合适 位置注明其标号和主要参数；连线应尽量水平或垂直， 减少交叉，提倡采用网络标准方式来表示连接关系。
2.5 安装集成元件库
2.5.1 元件库管理面板 2.5.2 元件库的调用 2.5.3 元件的查找
2.5.1 元件库管理面板
如图2－20所示。利用操 作按钮可以打开库设置对话 框、查找元件或放置元件。
“Components”表示原理 图 元件，“Footprints”表示封 装 形式。 利用元件库按钮可以选择 已安装的元件库，库中的元 件显示在下方的列表栏中。 选中元件后，其图形符号、 模型类型和封装形式显示在 下面的栏中。
执行“Design → Document Option…”命令， 打开设计图纸的设置对话框，对话框由两页构 成，可以通过其上方的标签进行切换。
01 原理图设计步骤
1.6 连接电路
导线是原理图中最重要的图元之一。绘制原理图工具 中的导线具有电气连接的意义，他不同于绘图工具中的 划线工具，后者没有电气连接的意义。 1、画导线的步骤： • 注意：①、画导线的技巧：按〈Shift〉+“空格键”可
以在各种模式间循环切换。
解除对象的选取： 元件的移动：1、平移：2、层移： 1.5.3 元件 的复制:
步骤：选取→【Edit】→【Copy】→选取复制参考点→粘贴。 阵列式粘贴：执行菜单命令【Edit】→【Paste Array】P105
1.5.4 元件的排列和对齐： 1.5.5 更新元件流水号
• ②、绘制导线时不能与任何管脚或导线重合连接
2、编辑导线的属性：
1.7 检查电气连接
检查原理图的电气连接
– DXP设置电气连接检查规则是在项目选项设置中完成的。在原理图完成以 后，必须进行的工作，如果有错误发生，则会显示在“Messages”面板 上。 。可以执行【Project】→【Project Options】命令，弹出项目选项 对话框。
在上图所示的“Options”区域中，还有与图纸有关的其它设置。 • 1) “Show Reference Zones”复选框：设置边框中的参考坐标。如 果选择该选项，则显示参考坐标，否则不显示，一般情况下均应选中。 • 2) “Show Border”复选框：设置是否显示图纸边框，如果选中则 显示，否则不显示。 • 3) “Show Template Graphics”复选框：设置是否显示模板上的图 形、文字及专用字符串等。通常，为了显示自定义图纸的标题区块或 公司商标之类才选该项。 1.3.3 设置图纸颜色 1.3.4 设置系统字体
第2章 绘制电路原理图前的准备
其它选项
在设计小技巧中压缩或修复数据库文件； Ru本文件；
Run Process选项，用户可手动运行多个
进程；
而在安全性设置中，用户可对Protel 99
SE的主要服务器进行锁定和解锁。
2.4 创建“我”的项目数据库
创建设计数据库
零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位
置。 不同的元件可共用同一零件封装，同种元件也可有不同的零件封
装。像电阻，有传统的针插式，这种元件体积较大，电路板必须
钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡 （也可手焊），成本较高，较新的设计都是采用体积小的表面贴 片式元件（SMD），这种元件不必钻孔，用钢膜将半熔状锡膏倒 入电路板，再把SMD元件放上，即可焊接在电路板上。
各服务器的功能为：
下一页
返回
2.5 Protel 99 SE电路原理图绘制预备知识
使用Protel 99 SE绘制电路原理图时，用户需要建立 一些绘制电路原理图的基本知识，这将使电子线路设 计工作变得轻松愉快。
设计参数
参数的设定一般采取默认设置，需要改动的只在软件
安装时设定一次，以后就可以沿用了。这里有两处设 定：
单位问题：最好使用英制单位（系统同样提供公制单位）。
Tab键应用
放置元器件是绘制电路原理图一个重要的步骤,在放置元器件时
按Tab 键可以更改元器件的参数,包括元器件的名称、大小、封 装等。
通常在一个原理图中会有相同的元器件,如果在放置元器件时用
Tab 键更改属性,那么其它相同的元器件的属性系统会自动更改, 特别是元器件的名称和封装,这样会很方便。还会减少不必要的 错误,比如元器件的属性忘记更改等。如果等放完元器件再统一 更改属性,这样既费时费力还容易出现错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原理图设计是前期准备工作，对于初学者一定要按流程来，这样一方面可以养成良好的习惯，另一方面对复杂的电路也只有这样才能避免出错。
PCB的设计流程主要分为网表输入、布局、布线、检查、复查、输出六个步骤。
一个优秀的电子工程师不但要求在原理设计要完美，在电路板设计时也要求完美。
原理上再完美，在设计上有缺陷，一样是前功尽弃，更严重的是电路根本不能工作，还有可能烧坏电路板。
在设计中，我总结了一下PCB的一些细节和需要注意的地方，希望大家参考。
原理图设计是前期准备工作，经常见到初学者为了省事直接就去画ＰＣＢ板了，这样将得不偿失，对简单的板子，如果熟练流程，不妨可以跳过。
但是对于初学者一定要按流程来，这样一方面可以养成良好的习惯，另一方面对复杂的电路也只有这样才能避免出错。
在画原理图时，层次设计时要注意各个文件最后要连接为一个整体，这同样对以后的工作有重要意义。
由于，软件的差别有些软件会出现看似相连实际未连（电气性能上）的情况。
如果不用相关检测工具检测，万一出了问题，等板子做好了才发现就晚了。
因此一再强调按顺序来做的重要性，希望引起大家的注意。
PCB的设计流程主要分为网表输入、布局、布线、检查、复查、输出六个步骤。
1. 网表输入
网表输入有两种方法，一种是使用powerlogic的ole powerpcb connection功能，选择send netlist，应用ole功能，可以随时保持原理图和pcb图的一致，尽量减少出错的可能。
另一种方法是直接在powerpcb中装载网表，选择file->import，将原理图生成的网表输入进来。
有时候会因为误操作或疏忽造成所画的板子的网络关系与原理图不同，这时检察核对是很有必要的。
所以画完以后切不可急于交给制版厂家，应该先做核对，后再进行后续工作。
2. 布局
如果在原理图设计阶段就已经把pcb的设计规则设置好的话，就不用再进行设置这些规则了，因为输入网表时，设计规则已随网表输入进powerpcb了。
如果修改了设计规则，必须同步原理图，保证原理图和pcb 的一致。
除了设计规则和层定义外，还有一些规则需要设置，pcb设计规则、层定义、过孔设置、cam输出设置已经作成缺省启动文件，名称为default.stp，网表输入进来以后，按照设计的实际情况，把电源网络和地分配给电源层和地层，并设置其它高级规则。
在所有的规则都设置好以后，在powerlogic中，使用ole powerpcb connection的rules from pcb功能，更新原理图中的规则设置，保证原理图和pcb图的规则一致。
网表输入以后，所有的元器件都会放在工作区的零点，重叠在一起，下一步的工作就是把这些元器件分开，按照一些规则摆放整齐，即元器件布局。
powerpcb提供了两种方法，手工布局和自动布局。
手工布局应应注意：（1）先放置与结构有关的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的ＬＯＣＫ功能将其锁定，使之以后不会被误移动。
再放置线路上的特殊元件和大的元器件，如发热元件、变压器、IC等，最后放置小器件。
（2）元件布局还要特别注意散热问题。
对于大功率电路，应该将那些发热元件如功率管、变压器等尽量靠边分散布局放置，便于热量散发，不要集中在一个地方，也不要高电容太近以免使电解液过早老化。
尽可能缩短高频元器件之间的连线设法减少它们的分布参数和相互间的电磁干扰易受干扰的元器件不能相互挨得太近输入和输出元件应尽量远离。
（3）重量超过１５ｇ的元器件应当用支架加以固定然后焊接那些又大又重发热量多的元器件不宜装在印制板上而应装在整机的机箱底板上且应考虑散热问题热敏元件应远离发热元件。
（4）对于电位器可调电感线圈可变电容器微动开关等可调元件的布局应考虑整机的结构要求，若是机内调节应放在印制板上方便于调节的地方，若是机外调节其位置要与调节旋钮在机箱面板上的位置相适应。
3. 布线
布线是很重要的一环，总结下认为应该注意：（1）两面板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避免相互平行，以减小寄生耦合；作为电路的输人及输出用的印制导线应尽量避免相邻平行，以免发生回授，在这些导线之间最好加接地线。
（2）走线拐角尽可能大于９０度，杜绝９０度以下的拐角，也尽量少用９０度拐角，尽量走在焊接面，特别是通孔工艺的ＰＣＢ尽量少用过孔、跳线。
（3）器件和走线不能太靠边放，一般的单面板多为纸质板，受力后容易断裂，如果在边缘连线或放元器件就会受到影响（4）电源线设计根据印制线路板电流的大小尽量加粗电源线宽度，减少环路电阻，尤其要注意使电源线地线中
的供电方向与数据信号的传递方向相反，即从末级向前级推进的供电方式，这样有助于增强抗噪声能力. (5）对模拟电路来说处理地的问题是很重要的，地上产生的噪声往往不便预料，可是一旦产生将会带来极大的麻烦，应该未雨绸缎。
对于功放电路，极微小的地噪声都会因为后级的放大对音质产生明显的影响；在高精度Ａ／Ｄ转换电路中，如果地线上有高频分量存在将会产生一定的温漂，影响放大器的工作。
这时可以在板子的４角加退藕电容，一脚和板子上的地连，一脚连到安装孔上去（通过螺钉和机壳连），这样可将此分量虑去，放大器及ＡＤ也就稳定了。
（6）对一些重要信号，如ＩＮＴＥＬＨＵＢ架构中的ＨＵＢＬｉｎｋ，一共１３根，频率可达２３３ＭＨＺ，要求必须严格等长，以消除时滞造成的隐患，这时，蛇形走线是唯一的解决办法。
（7）完成布线后，要做的就是对文字、个别元件、走线做些调整以及敷铜（这项工作不宜太早，否则会影响速度，又给布线带来麻烦），同样是为了便于进行生产、调试、维修。
4. 检查
检查的项目有间距（clearance）、连接性（connectivity）、高速规则（high speed）和电源层（plane），这些项目可以选择tools->verify design进行。
如果设置了高速规则，必须检查，否则可以跳过这一项。
检查出错误，必须修改布局和布线。
On-line选卡：主要用于绘制PCB图过程中随时进行规则检查。
另外设置完成后，单击RunDRC按钮，即生成设计规则检查报告。
注意：有些错误可以忽略，例如有些接插件的outline的一部分放在了板框外，检查间距时会出错；另外每次修改过走线和过孔之后，都要重新覆铜一次。
5.复查
复查根据“pcb检查表”，内容包括设计规则，层定义、线宽、间距、焊盘、过孔设置；还要重点复查器件布局的合理性，电源、地线网络的走线，高速时钟网络的走线与屏蔽，去耦电容的摆放和连接等。
复查不合格，设计者要修改布局和布线，合格之后，复查者和设计者分别签字
6. 设计输出
pcb设计输出注意事项：需要输出的层有布线层电源层、丝印层、阻焊层，所有光绘文件输出以后，打开并打印。
此外，在PCB文件中加汉字的方法有很多种，我比较喜欢的方法还是下面将要介绍的：A.前提条件：您的PC中应安装有Protel99软件并能正常运行.B.步骤：将windows目录中的client99.rcs英文菜单文件copy到另一目录下保存起来; 解包后将其中的client99.rcs复制到windows目录下;再将其他文件复制到Design Explorer 99目录中；重新启动计算机后运行Protel99即会出现中文菜单，在放置汉字菜单中可实现加汉字功能。
