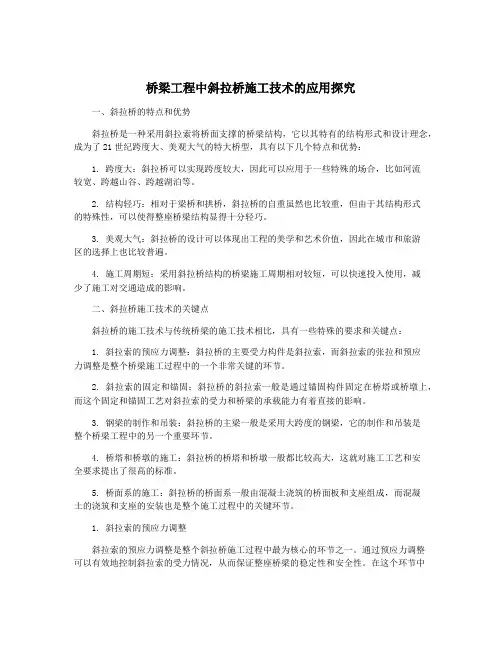

桥梁工程中斜拉桥施工技术的应用探究一、斜拉桥的特点和优势斜拉桥是一种采用斜拉索将桥面支撑的桥梁结构，它以其特有的结构形式和设计理念，成为了21世纪跨度大、美观大气的特大桥型，具有以下几个特点和优势：1. 跨度大：斜拉桥可以实现跨度较大，因此可以应用于一些特殊的场合，比如河流较宽、跨越山谷、跨越湖泊等。
2. 结构轻巧：相对于梁桥和拱桥，斜拉桥的自重虽然也比较重，但由于其结构形式的特殊性，可以使得整座桥梁结构显得十分轻巧。
3. 美观大气：斜拉桥的设计可以体现出工程的美学和艺术价值，因此在城市和旅游区的选择上也比较普遍。
4. 施工周期短：采用斜拉桥结构的桥梁施工周期相对较短，可以快速投入使用，减少了施工对交通造成的影响。
二、斜拉桥施工技术的关键点斜拉桥的施工技术与传统桥梁的施工技术相比，具有一些特殊的要求和关键点：1. 斜拉索的预应力调整：斜拉桥的主要受力构件是斜拉索，而斜拉索的张拉和预应力调整是整个桥梁施工过程中的一个非常关键的环节。
2. 斜拉索的固定和锚固：斜拉桥的斜拉索一般是通过锚固构件固定在桥塔或桥墩上，而这个固定和锚固工艺对斜拉索的受力和桥梁的承载能力有着直接的影响。
3. 钢梁的制作和吊装：斜拉桥的主梁一般是采用大跨度的钢梁，它的制作和吊装是整个桥梁工程中的另一个重要环节。
4. 桥塔和桥墩的施工：斜拉桥的桥塔和桥墩一般都比较高大，这就对施工工艺和安全要求提出了很高的标准。
5. 桥面系的施工：斜拉桥的桥面系一般由混凝土浇筑的桥面板和支座组成，而混凝土的浇筑和支座的安装也是整个施工过程中的关键环节。
1. 斜拉索的预应力调整斜拉索的预应力调整是整个斜拉桥施工过程中最为核心的环节之一。
通过预应力调整可以有效地控制斜拉索的受力情况，从而保证整座桥梁的稳定性和安全性。
在这个环节中需要采用先进的张拉设备和技术手段，以及合理的调度和协调，确保每根斜拉索都能够达到设计要求的预应力状态。
2. 斜拉索的固定和锚固3. 钢梁的制作和吊装斜拉桥的主梁一般是采用大跨度的钢梁，它的制作和吊装是整个桥梁工程中的另一个重要环节。
斜拉桥施工技术
斜拉桥施工技术第一节认识斜拉桥斜拉桥是由主梁、拉索和索塔三种构件组成的，见图8.1.1。
图8.1.1 斜拉桥的组成斜拉桥是一种桥面体系以主梁承受轴向力（密索体系）或承受弯矩（稀索体系）为主，支撑体系以拉索受拉和索塔受压为主的桥梁。
拉索的作用相当于在主梁跨内增加了若干弹性支承，使主梁跨径显著减小，从而大大减少了梁内弯矩、梁体尺寸和梁体重力，使桥梁的跨越能力显著增大。
与悬索桥相比，斜拉桥不需要笨重的锚固装置，抗风性能又优于悬索桥。
通过调整拉索的预拉力可以调整主梁的内力，使主梁的内力分布更均匀合理。
一、总体布置斜拉桥的总体布置主要解决塔索布置、跨径布置、拉索及主梁的关系、塔高与跨径关系。
1. 孔跨布置现代斜拉桥最典型的跨径布置（图8.1.2）有两种：双塔三跨式和单塔双跨式。
特殊情况下也可以布置成独塔单跨式、双塔单跨式及多塔多跨式。
双塔三跨式是斜拉桥最常见的一种布置方式。
主跨跨径根据通航要求、水文、地形、地质和施工条件确定。
考虑简化设计、方便施工，边跨常设计成相等的对称布置，也可采用不对称布置，边跨和中跨经济跨径之比通常为0.4。
另外，应考虑全桥的刚度、拉索的疲劳度、锚固墩承载能力多种因素。
如：主跨有荷载会增加端锚索的应力，而边跨上有活载时，端锚索应力会减少。
拉索的疲劳强度是边跨与主跨跨径允许比值的判断标准。
当跨径比为0.5 时，可对称悬臂施工到跨中进行合龙；小于0.5 时，一段悬臂是在后锚的情况下施工的。
独塔双跨式是另一种常见的斜拉桥孔跨布置方式之一，通常可采用两跨对称布置或两跨不对称布置。
两跨对称布置，由于一般没有端锚索，不能有效约束塔顶位移，故在受力和变形方面不能充分发挥斜拉桥的优势，而如果用增大桥塔的刚度来减少塔顶变位则不经济。
采用两跨不对称布置则可设置端锚索控制桥塔顶的位移，受力比较合理，采用不对称布置时，要注意悬臂端部的压重和锚固。
图8.1.2 斜拉桥的跨径布置当斜拉桥的边孔设在岸上或浅滩上，边孔高度不大或不影响通航时，在边孔设置辅助墩，可以改善结构的受力状态。
斜拉桥施工方案与技术措施
斜拉桥施工方案与技术措施1. 引言斜拉桥是一种具有独特结构形式和优越技术性能的大跨度桥梁，斜拉桥的施工方案和技术措施对于保证斜拉桥的施工质量及安全性至关重要。
本文将对斜拉桥的施工方案与技术措施进行详细介绍。
2. 施工方案斜拉桥的施工方案主要包括临时支撑体系的设计、斜拉索的张拉、桥塔段的制作与安装等内容。
2.1 临时支撑体系的设计在斜拉桥的施工过程中，为了支撑桥梁并保证施工安全，需要设计临时支撑体系。
临时支撑体系的设计应考虑施工阶段的荷载、施工过程中的变形和振动等因素，确保施工期间的桥梁稳定性和安全性。
2.2 斜拉索的张拉斜拉桥的斜拉索是桥梁的核心部件，其张拉过程需要精确控制。
首先，需要确定斜拉索的预张拉力，并根据桥梁设计要求确定张拉力大小；然后，采用专业张拉设备对斜拉索进行张拉，保证张拉力的均匀分布和准确控制。
2.3 桥塔段的制作与安装桥塔是斜拉桥的重要组成部分，其制作和安装对于保证桥梁的稳定性和承载能力至关重要。
桥塔的制作需要根据设计要求进行加工，然后通过适当的吊装设备进行安装，确保桥塔的位置和姿态符合设计要求。
3. 技术措施为了保证斜拉桥的施工质量和安全性，需要采取一系列的技术措施。
本文重点介绍以下几项技术措施。
3.1 质量控制措施斜拉桥的施工过程中需要进行严格的质量控制，包括对材料、构件和施工工艺等方面进行检测和监管。
特别是对于斜拉索的张拉过程，需要保证张拉力的准确控制，避免过大或过小的张拉力对桥梁结构产生不利影响。
3.2 安全防护措施在斜拉桥的施工过程中，需要采取一系列安全防护措施，包括安全网的设置、施工人员的安全培训和行为规范等。
同时，需要合理安排作业流程，确保作业人员的安全。
3.3 施工机械的选择和使用斜拉桥的施工过程需要大量的施工机械，包括吊装设备、张拉设备等。
在选择和使用施工机械时，需要根据具体情况进行合理配置，确保施工过程的高效和安全。
4. 结论斜拉桥的施工方案和技术措施对于保证斜拉桥的施工质量和安全性具有重要作用。
斜拉桥基础施工方案斜拉索张拉与调整技术的研究与应用
斜拉桥基础施工方案斜拉索张拉与调整技术的研究与应用斜拉桥是一种以斜拉索为主要结构形式的桥梁，在现代桥梁工程中得到了广泛的应用。
斜拉桥的设计与施工对桥梁的安全性和稳定性至关重要。
本文将就斜拉桥基础施工方案、斜拉索张拉与调整技术展开研究与应用。
一、斜拉桥基础施工方案1. 基础施工前的准备工作在斜拉桥基础施工前，需要进行充分的准备工作。
包括地质勘察、环境评估、基础设计等流程。
通过充分的准备工作，可以确保基础施工的顺利进行。
2. 基础深基础施工基础深基础施工是斜拉桥基础施工的重要环节之一。
通过深基础施工可以保证斜拉桥的稳定性和承载能力。
常见的基础深基础施工包括桩基础、箱型基础等。
3. 基础表面处理基础表面处理是为了保证斜拉桥基础的平整度和强度。
常见的斜拉桥基础表面处理包括清理、除锈、喷涂等工艺。
通过基础表面处理，可以保证斜拉桥基础的结构安全和外观美观。
二、斜拉索张拉与调整技术的研究与应用1. 斜拉索张拉技术斜拉索张拉是斜拉桥施工中的关键环节之一。
斜拉索张拉技术的研究与应用对桥梁的承载能力和稳定性有着重要的影响。
在斜拉索张拉技术中，需要注意施工设备的选择、张拉过程的控制、拉力的监测等问题。
2. 斜拉索调整技术斜拉索调整是为了保证斜拉桥斜拉索的合理张力和线形。
斜拉索调整技术的研究与应用对斜拉桥的使用寿命和安全性具有关键性的影响。
常见的斜拉索调整技术包括张拉调整、扭转调整等。
3. 斜拉索应力监测技术斜拉索应力监测技术是为了实时监测斜拉索的应力状况，从而保证桥梁的安全性和稳定性。
通过斜拉索应力监测技术，可以及时发现斜拉索的变形和损伤，并采取相应的措施进行修复和调整。
结论通过对斜拉桥基础施工方案和斜拉索张拉与调整技术的研究与应用，可以保证斜拉桥的安全性和稳定性。
同时，斜拉桥的基础施工和斜拉索技术的不断创新将推动桥梁工程的发展和进步。
在今后的工程实践中，我们需要持续关注斜拉桥基础施工和斜拉索技术的研究，并不断完善和改进相关技术，以满足桥梁工程的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11.2斜拉索
（1）斜拉索的布置 ❖ 单索面 ❖ 双索面 ✓ 双平行索面 ✓ 双斜索面
13
索面布置形式
(a)
(b) (c)
14
索面形状
(a) 平行形 （b） 辐射形 （c） 扇形（半扇形）
稀索和密索
(a) 稀索
（b） 密索
16
索
塔
与
塔
索
的
固定
联
结
形
式
滚动支座
（c） 摆动支座
索锚固于塔的构造
斜
5拉 桥 1、第5孔合龙
5 2、从桥墩进行伸臂架设
悬 臂
施
工
示 4
5
3、第4孔合龙
意
4、中孔伸臂架设
（e）
1 2
3 5、第3孔合龙
4
5
南 京 长 江 二 桥 悬 臂 拼 装 施 工
南 京 长 江 二 桥 悬 臂 拼 装 施 工
武汉长江二桥
武汉长江二桥 施工
武汉长江二桥 施工
桥塔处主梁零号块施工
42
斜拉桥主梁施工方法可以分为： 1）顶推法 2）平转法 3）支架法 4）悬臂法
43
顶推法
顶推法的特点是施工时需在跨间设置若 干临时支墩，顶推过程中主梁反复承受 正、负弯矩。该法较适用于桥下净空较 低、修建临时支墩造价不大、支墩不影 响桥下交通、抗压和抗拉能力相同能承 受反复弯矩的钢斜拉桥主梁的施工。
边墩（或桥台）
边墩（或桥台） 边墩（或桥台）
边墩（或桥台）
(a)双塔（三跨式）
(b)独塔（双跨式）
8
11.1.2 斜拉桥的结构与构造
一、孔跨位置 ❖ 双塔三跨式 ❖ 独塔双跨式
9
双塔三跨斜拉桥
3
1.3
3
1
2
1
10
独塔单跨式（日本秩父桥）
153
22.5 锚碇 地下梁
11
三塔斜拉桥（湖南洞庭湖大桥）
2.0%
预制混凝土板 人行道板梁
拉索中心线
主梁中心线
小纵梁
横梁 桥轴线
27
11.4索塔的布置
（1）单索面：单柱形、倒V形或A形、倒Y 形。
（2）双索面：双柱式、门式、H形、倒V形、 倒Y形
28
桥塔的纵向形式
(a)单柱形
(b)倒V形
(c)倒Y形
29
索塔的横向形式-1
索塔
索塔
索塔
吊索
吊索
吊索
主梁
主梁 主梁
斜拉桥施工技术
河北交通职业技术学院 颜海
1
中国 苏通长江大桥
苏通长 江大桥 目前是 世界上 最大跨 径的斜 拉桥。 主跨 1088m 。
2
日本多多罗桥 跨径890m
3
Ayunose Bridge （Japan 1990）
峡谷深140m，宽300m，总长390m，主跨200m
4
Alamillo Bridge (Spain 1992)
索力测量可以采用液压千斤顶油压表法 、测力传感器法、频率测定法等等。
70
本节内容到此结束，谢谢观赏！
71
滑模法、爬模法施工。 2．下横梁、上横梁的施工 在高空中进行大跨度、大断面现浇高强度等级预应力
混凝土横梁，难度很大。施上时要考虑到模板支撑系 统和防止支撑系统的连接间隙变彤、弹性变形、支承 小均匀沉降变形，混凝土梁、柱与钢支撑不同的线膨 胀系数影响。
38
3．主塔混凝土施工 主塔混凝土常用的施工工艺采取现场搅拌、吊斗提送
46
斜拉桥支架施工法
(a)
b
47
悬臂法
可以是在支架上修建边跨，然后中跨采 用悬臂拼装法和悬臂施工的单悬臂法； 也可以是对称平衡方式的双悬臂法：悬 臂施工法分为悬臂拼装法和悬臂浇筑法 两种。
48
（a）
1
堤防中心 1、第1孔合龙
（b）
1 2、从桥墩进行伸臂架设
（c）
12 3、第2孔合龙
（d）
4、中孔伸臂架设
塔
索
锚窝 索
锚窝 （a） 平面图
塔 （b） 侧面图
斜拉索的截面
（a）
（b）
（c）
（d）
19
DINA冷铸镦头锚
盖板 墩头
垫块 钢套筒
PE外套
固定锚头 活动锚头
垫圈
张拉用丝扣 钢丝
过渡材料 DNA混合物
20
PE套管保护
高密度PE外套 防腐卷带 镀锌钢丝
21
11.3主梁
（1）主梁的支承体系 ❖ 主梁与索塔的关系——
索塔 吊索 主梁
(a)
(b)
(c)
(a)
30
索塔的横向形式-2
索塔 吊索 主梁 (a)
索塔 索塔
吊索 主梁 吊索 主梁
索塔 吊索
吊索 主梁
索塔 主梁
(b)
(c)
(d)
(e)
31
11.5斜拉桥计算要点
❖ 主梁内力简化图式（例图）：由1个中间 支座和4个索提供弹簧支承的连续梁，以 这5个反力为多余力，建立力法方程。
对于拉锚式锚具的斜拉索，可以借助卷 扬机直接将锚具拉出索孔后固定。
对于拉丝式锚具的斜拉索，要用辅助索 辅助固定，然后逐根张拉到初应力，最 后在整体张拉。
69
斜拉索张拉
张拉可以在主塔一侧，也可在主梁一侧 。应尽量采用两侧平衡张拉。一般采用 千斤顶进行。也可采用将主梁前端拉起 或顶起，安装锚具后放松临时索的方法 。
塔
铰
梁
(a)铰接
固定 (b)固定 刚结 (c)刚结
215 71
3658
1.2～1.5m
（2）混凝土主梁常用截面形式
2250
20
213
15～20
15～20m 50～60cm
(a) 25～30m
1260
(c) 2900
380
1260
430
340
27 181 412
1247 2433
(b) 3010
30
的方法、当主塔高度较高时．用吊斗提送的混凝土， 供应速度难以满足设计及施工的要求，有条件时，应 采用商品泵送大流动度混凝土。 4．泵送混凝土施工工艺特点及要求 在满足设计提出的混凝土基本性能要求的前提下，泵 送混凝土工艺应根据主塔施工的不同季节、不同的缓 凝时间、不同的高度泵送混凝土的要求来确定。
P=1
(a) 原斜拉桥
P=1
0 12
3
4
56
(b) 计算模型
34
(a) M (弯矩) (b) M
(C) M (d) M (e) T (索力) (f) T (g) N (索塔轴力) (h) W (挠度) (i) W
斜 拉 桥 截 面 内 力 影 响 线
11.6 斜拉桥施工方法
一、索塔的施工 索塔的材料常用金属、钢筋混凝土、或
39
南浦大桥施工
40
Sunniberg Bridges (Swiss)
41
二、斜拉桥主梁施工
斜拉桥主梁施工特点 斜拉桥与其他梁桥相比，主梁高跨比很小，粱
体十分纤细，抗弯能力差。当采用悬臂施工时 ，如果仍采用梁式桥传统的挂篮施工方法，由 于挂篮重量大，梁、塔和拉索将由施工内力控 制设计，很不经济，有时还很难过关。所以考 虑施工方法，必须充分利用斜拉桥结构本身特 点，在施工阶段就充分发挥斜拉索的效用，尽 量减轻施工荷载，使结构在施工阶段和运营阶 段的受力状态基本一致。
主梁合拢段的施工
杨浦大桥施工
57
杨浦大桥施工
58
Sunniberg Bridges (Swiss)
59
Chesapeake&Delaware Canal Bridge (USA 1995)
60
Chesapeake&Delaware Canal Bridge (USA 1995)
61
塔梁临时固结 为了保证大桥在整个梁部结构架设安装过程中
44
平转法
是将上部构造分别在两岸或一岸顺河流 方向的矮支架上现浇，并在岸上完成所 有的安装工序(落架、张拉、调索)等， 然后以墩、塔为圆心，整体旋转到桥位 合龙。平转法适用于桥址地形平坦、墩 身矮和结构系适合整体转动的中小跨径 斜拉桥。
45
支架法
是在支架上现浇、住临时支墩问设托架 或劲性骨架现浇、在临时支墩上架设预 制梁段等几种施工方法。其优点是施工 最简单方便，能确保结构满足设计线形 ，但又适用于桥下净空低、搭设支架不 影响桥下交通的情况。
