单光子探测技术的原理和应用

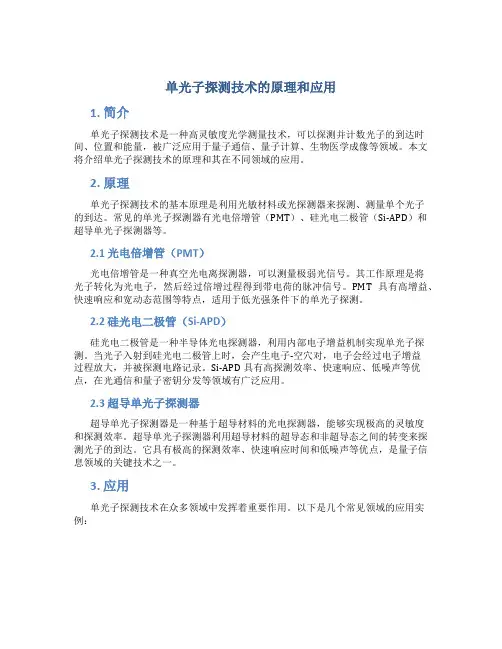

单光子探测技术的原理和应用1. 简介单光子探测技术是一种高灵敏度光学测量技术，可以探测并计数光子的到达时间、位置和能量，被广泛应用于量子通信、量子计算、生物医学成像等领域。
本文将介绍单光子探测技术的原理和其在不同领域的应用。
2. 原理单光子探测技术的基本原理是利用光敏材料或光探测器来探测、测量单个光子的到达。
常见的单光子探测器有光电倍增管（PMT）、硅光电二极管（Si-APD）和超导单光子探测器等。
2.1 光电倍增管（PMT）光电倍增管是一种真空光电离探测器，可以测量极弱光信号。
其工作原理是将光子转化为光电子，然后经过倍增过程得到带电荷的脉冲信号。
PMT具有高增益、快速响应和宽动态范围等特点，适用于低光强条件下的单光子探测。
2.2 硅光电二极管（Si-APD）硅光电二极管是一种半导体光电探测器，利用内部电子增益机制实现单光子探测。
当光子入射到硅光电二极管上时，会产生电子-空穴对，电子会经过电子增益过程放大，并被探测电路记录。
Si-APD具有高探测效率、快速响应、低噪声等优点，在光通信和量子密钥分发等领域有广泛应用。
2.3 超导单光子探测器超导单光子探测器是一种基于超导材料的光电探测器，能够实现极高的灵敏度和探测效率。
超导单光子探测器利用超导材料的超导态和非超导态之间的转变来探测光子的到达。
它具有极高的探测效率、快速响应时间和低噪声等优点，是量子信息领域的关键技术之一。
3. 应用单光子探测技术在众多领域中发挥着重要作用。
以下是几个常见领域的应用实例：3.1 量子通信量子通信依赖于传输和检测单个光子的能力，单光子探测技术的高灵敏度和高探测效率使其成为实现量子通信的重要技术。
通过单光子探测技术，可以实现安全的量子密钥分发和量子隐形传态等量子通信协议。
3.2 量子计算量子计算是利用量子力学原理进行计算的一种新型计算方法，其基本单位是量子位或量子比特（Qubit）。
单光子探测技术可以用于测量量子比特的准确状态，为量子计算提供了必要的信息。
高速InGaAs单光子探测器设计
在８００．９００ｎｍ波段，硅雪崩光电二极管凭借其优越性能、高可靠性以及廉价获得了广泛的应用。
根据硅在８００—９００ｎｍ波段的光吸收系数值，为获得高的量子效率，ＡＰＤ需要具有３０—５０ｎｍ长的耗尽区。
在单边突变的ｐ－ｎ结中，为得到长的耗尽区并降低ＡＰＤ的工作电压，硅ＡＰＤ采用了一种有ｎ＋．Ｐ．舻ｐ＋构成的拉通型结构，如图２．２所示。
图２－２拉通型ＡＰＤ内部结构及电场分布其中７ｃ层为受主杂志，掺杂浓度很低，接近Ｐ型本征层。
图中右方表示了电场强度的分布示意图。
近年来，随着半导体工艺技术的发展，人们开展了硅单光子探测器的集成化和阵列化的研究。
由于拉通型结构耗尽层厚，所需功率大且需热电冷却，不易集成化。
因此一种新的薄型结构被开发，如图２．３所示。
该结构所需偏置电压仅为１５．４０Ｖ，同时因为耗散功率小，不需冷却。
虽然利用薄型ＡＰＤ制成的硅单光子探测器的探测效率在８３０ｎｍ时只有１０％。
但由于集成化和阵列化可以发挥更大、更广的作用，因此还是有越来越多的人投入到薄型硅ＡＰＤ的研究当中。
图２－３薄型ＡＰＤ内部结构２．３．２锗（Ｇｅ）ＡＰＤｌｌ２Ｉ对锗ＡＰＤ单光子探测器的研究很早就开展了。
实验表明，当温度高于１００Ｋ时，只要锗ＡＰＤ的偏置电压大于其雪崩电压就会产生雪崩效应，这是由于锗ＡＰＤ的热激发非常严重。
在实际应用中，必须将其冷却至１００Ｋ以下。
通常使用液氮将８山东大学硕士学位论文第三章正弦门控单光子探测器设计３．１正弦门控工作模式１１４ｉ在单光子探测中，由于ＩｎＧａＡｓ／ＩｎＰＡＰＤ探测的是极其微弱的单光子信号，要想使光生载流子转换为可测量的宏观电流，需要非常大的倍增增益。
ＩｎＧａＡｓＡＰＤ工作在盖革模式下，即偏置电压略高于雪崩击穿电压，此时，ＡＰＤ会发生自持雪崩增益，理论上增益为无穷大。
当雪崩发生后，所产生的电流非常大，此时需要及时抑制雪崩，否则雪崩次数增多会损坏ＡＰＤ。
另外，在雪崩效应的发生过程中，ＡＰＤ无法对后续入射的光子再次做出响应，为使ＡＰＤ能够准确探测到下一个单光子，要求必须能够及时快速抑制雪崩电流。
激光探测器原理

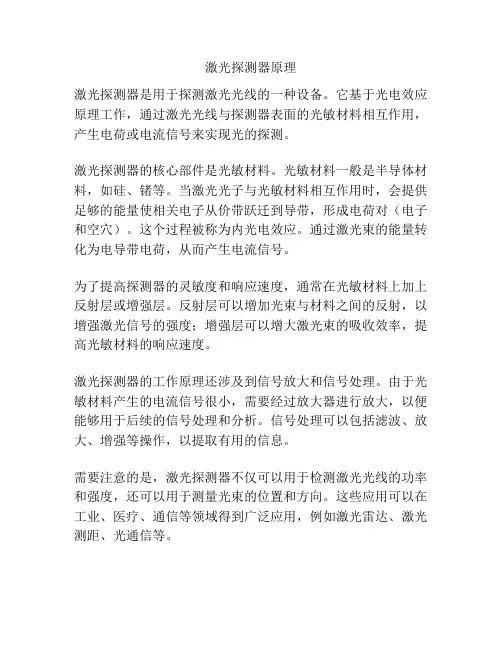

激光探测器原理
激光探测器是用于探测激光光线的一种设备。
它基于光电效应原理工作，通过激光光线与探测器表面的光敏材料相互作用，产生电荷或电流信号来实现光的探测。
激光探测器的核心部件是光敏材料。
光敏材料一般是半导体材料，如硅、锗等。
当激光光子与光敏材料相互作用时，会提供足够的能量使相关电子从价带跃迁到导带，形成电荷对（电子和空穴）。
这个过程被称为内光电效应。
通过激光束的能量转化为电导带电荷，从而产生电流信号。
为了提高探测器的灵敏度和响应速度，通常在光敏材料上加上反射层或增强层。
反射层可以增加光束与材料之间的反射，以增强激光信号的强度；增强层可以增大激光束的吸收效率，提高光敏材料的响应速度。
激光探测器的工作原理还涉及到信号放大和信号处理。
由于光敏材料产生的电流信号很小，需要经过放大器进行放大，以便能够用于后续的信号处理和分析。
信号处理可以包括滤波、放大、增强等操作，以提取有用的信息。
需要注意的是，激光探测器不仅可以用于检测激光光线的功率和强度，还可以用于测量光束的位置和方向。
这些应用可以在工业、医疗、通信等领域得到广泛应用，例如激光雷达、激光测距、光通信等。
激光探测器工作原理
激光探测器工作原理
激光探测器，也称为激光接收机，是一种用于测量和探测光信号的设备。
其工作原理是基于激光的光电效应，能够将光信号转化为电信号，实现光信号的放大和检测。
激光探测器主要由光电探测器和前置放大器两部分组成。
光电探测器
通常采用半导体器件构成，如硅、锗、InGaAs等，其正/反向电压和/或光照强度的变化能够引起载流子的产生和移动，最终形成电流信号。
前置放大器则起到对电流信号的放大和处理作用，将其转化为需要的
电压或电流信号输出。
具体而言，激光探测器的工作流程可以分为以下几个步骤：
1.激光信号的传输：激光信号经过激光器发射，经过光纤、光路、镜片等光学元件，最终到达光电探测器。
2.光电效应的发生：当激光信号照射到光电探测器的半导体器件表面时，会因为吸收能量而形成一些激发载流子（电子和空穴），这个过程成
为内光电效应。
另外一种成为外光电效应，是通过半导体材料与金属
接触，产生光电子热发射的过程。
3.电流信号的产生：由于激光信号照射到光电探测器产生激发载流子，使半导体器件表面上产生电流，这个电流就代表了激光信号的强度和波形。
4.前置放大器的输出：由于激光探测器产生的电流信号十分微弱，需要经过前置放大器放大和处理之后才能作为有效信号输出。
这个转化和处理的过程可以采用一系列的放大器和滤波器等电路元件实现。
总之，激光探测器的工作原理是基于激光信号的光电效应，将光信号转化为电信号的过程。
其原理简单而可靠，因此应用相当广泛，如在通信、雷达、光刻、医学等领域都有广泛的应用。
光伏探测器详解
B、雪崩光电二极管（APD）
一般旳硅光电二极管和PIN光电二极管是没有内增益旳光 伏探测器，而在光探测器系统中旳实际应用中，大多是对微 光信号进行探测，采用具有内增益旳光探测器将有利于对薄 弱光信号旳探测。
雪崩光电二极管是具有内增益旳光伏探测器，它是利用 光生载流子在高电场区内旳雪崩效应而取得光电 料主要是硅和锗，实际旳器件具有极短旳响应时间，即数以 千兆旳相应频率，高达100到1000旳增益，所以在光纤通讯、 激光测距、激光雷达和光纤传感器等领域得到了广泛旳应用。
5、频率响应及响应时间 6、温度特征
五．光电探测器应用
1.光电池及应用 光电池是一种无需外加偏压就能将光能转换成电能旳光伏探测 器。光电池能够分为两大类：太阳能光电池和测量光电池。太 阳能光电池主要用作电源，对它旳要求是转换效率高、成本低， 因为它具有构造简朴、体积小、重量轻、可靠性高、寿命长、 在空间能直接利用太阳能转换电能旳特点，因而不但仅成为航 天工业上旳主要电源，还被广泛地应用于供电困难旳场合和人 们日常生活中。测量光电池旳主要应用时作为光电探测用，即 在不加偏置旳情况下将光信号转换成电信号，对它旳要求是线 性范围宽、敏捷度高、光谱响应合适、稳定性好、寿命长，被 广泛应用在光度、色度、光学精密计量和测验试中
一、三种工作模式
（1）零偏置旳光伏工作模式 若p-n结电路接负载电阻RL，如图，有光照射
时，则在p-n结内出现两种相反旳电流：
光激发产生旳电子－空穴对，在内建电
场作用下形成旳光生电流Ip，它与光照有 关，其方向与p-n结反向饱和电流I0相同；
光生电流流过负载产生电压降，相当于
在p-n结施加正向偏置电压，从而产生电 流ID。
（1）光电池旳构造 光电池是用单晶硅构成旳，在一块N型硅片上扩散P型杂质，形成一种扩 散np结；或在P型硅片扩散N型杂质，形成pn结，在焊上两个电极。P端 为光电池正极，N端为负极，一般在地面上应用作光电探测器旳多为np型。 pn型硅光电池具有较强旳抗辐射能力，适合空间应用，作为航天旳太阳 能电池。下图为是硅光电池结 构示意图。
硅光技术原理
硅光技术原理全文共四篇示例，供读者参考第一篇示例：硅光技术是一种基于硅材料的光学技术，利用硅材料的特殊性质来实现光学功能。
硅材料是一种常见的半导体材料，具有优良的光学性能和电学性能，被广泛应用于光子学领域，如激光器、光纤通信、光电子器件等。
硅材料不仅具有卓越的光学性能，还具有成本低廉、制备工艺成熟、稳定性高等优点，因此成为了光子学领域的重要材料之一。
硅光技术的原理主要包括硅材料的光学特性、硅光子学器件的设计和制备工艺。
硅材料的光学特性主要包括折射率、色散、吸收系数等。
硅材料的折射率比较高，通常在1.4-4之间，这使得硅材料在光学器件中具有良好的指导性能。
硅材料的色散较小，这意味着在硅光子学器件中可以实现更加复杂的光学功能。
硅材料的吸收系数也比较低，这有利于提高光子器件的效率。
设计硅光子学器件时，需要考虑硅材料的特性，通过合理的结构设计来实现所需的光学功能。
硅光子学器件可以通过构造一定的结构，在硅材料中引入光子波导、光子晶体、光子谐振腔等结构来控制光的传播和耦合过程。
通过调控硅材料中的衍射光栅、非线性光学效应等机制，可以实现光的操控和传输。
制备硅光子学器件通常采用微纳加工技术，包括激光刻蚀、离子注入、热氧化等工艺。
激光刻蚀是一种常用的微纳加工方法，可以通过控制激光的功率和照射时间，在硅表面形成微米级的结构。
离子注入是一种改变硅材料光学性质的方法，可以在硅材料中引入不同的杂质，改变硅材料的折射率、色散等性质。
热氧化是一种在硅表面生成氧化硅层的方法，可以形成光子波导、光子晶体等结构。
硅光技术在光子学领域有着广泛的应用，如硅基光波导器件、硅基激光器件、硅基传感器器件等。
硅基光波导器件是一种利用硅材料的折射率高的特性，在硅波导中实现光的传输和操控的器件。
硅基激光器件是一种利用硅材料的光学性能，在硅芯片上实现激光发射的器件。
硅基传感器器件是一种利用硅材料的敏感性，在硅波导中实现化学、生物等物质的检测的器件。
硅光子芯片
硅光子芯片硅光子芯片是一种基于硅材料制造的光子器件，利用硅材料的特性实现光的传输、调制和探测。
相比传统的电子器件，硅光子芯片具有更快的数据传输速度、更低的功耗和更高的集成度，因此在高速通信、数据中心和光纤通信等领域有着广泛的应用前景。
硅光子芯片的制造过程主要包括芯片设计、光子器件制备和封装测试。
首先，通过软件仿真和设计，确定芯片的光学布局和电路结构，包括光源、光波导、光调制器和光探测器等器件的排列和连接方式。
然后，将芯片的布局转化为掩膜图案，并进行光刻等工艺步骤，在硅基片上制备出所需的光学器件结构。
最后，将芯片进行封装和测试，确保器件的性能满足设计要求。
光波导是硅光子芯片的核心部件，它用来将光信号从一个地方传送到另一个地方。
光波导是一种具有特定材料和结构的光学波导器件，通过波导结构的反射和折射效应，将光信号限定在一定的空间范围内传输。
硅光子芯片通常采用的是基于硅基片上的浅刻线波导结构，光信号在波导中的传播是通过硅材料的折射效应实现的。
光调制器是硅光子芯片中的关键器件，它用来实现光信号的调制和调控。
光调制器通常采用载流子效应或电光效应来实现光信号的调制。
载流子效应是通过控制波导中的载流子浓度来调节光信号的传输特性。
电光效应是利用硅材料的电光效应来实现光信号的调制，通过在波导上施加一定的电场，改变硅材料的折射率，从而改变光信号的传输特性。
依据这两种效应，分别可以实现直接调制器和外调制器两种类型的光调制器。
光探测器是硅光子芯片中的另一个重要器件，它用来实现光信号的探测和转换。
光探测器通常采用基于光伏效应的结构，当光信号照射到光探测器上时，光子的能量被转化为载流子，从而产生电流。
硅材料的吸收谱范围较窄，主要集中在可见光和近红外光波段，因此硅光子芯片可以用于接收和探测这些波段的光信号。
总的来说，硅光子芯片是一种具有巨大应用潜力的新型光子器件，它具有高速、低功耗和高集成度等优势，能够满足日益增长的高速通信和数据中心的需求。
