树脂复合材料成型工艺
复合材料成型工艺及应用
复合材料成型工艺及应用一、复合材料的概念复合材料是由两种或两种以上的材料组成，具有不同的物理和化学性质，经过一定的工艺方法制成一种新型材料。
常见的复合材料包括玻璃钢、碳纤维、芳纶纤维等。
二、复合材料成型工艺1.手工层叠法手工层叠法是最基本的复合材料成型方法，通常用于制作小批量产品。
该方法需要将预先剪裁好的纤维与树脂依次层叠，再通过压力和温度进行固化。
2.真空吸塑法真空吸塑法是将预先剪裁好的纤维与树脂放置在模具内，然后通过抽气将模具内外产生压差，使树脂浸润纤维，并在高温高压下进行固化。
3.自动化层叠法自动化层叠法是利用机器自动完成纤维和树脂的层叠，提高了生产效率和产品质量。
4.注塑成型法注塑成型法是将树脂加热至熔点后注入模具中，再通过高压将树脂注入纤维中，最后在高温下固化成型。
5.压缩成型法压缩成型法是将预先剪裁好的纤维和树脂放置在模具内，再通过压力将其压实，并在高温下进行固化。
三、复合材料的应用1.航空航天领域复合材料具有轻质、高强度、耐腐蚀等优点，在航空航天领域得到广泛应用。
如飞机机身、翼面等部件都采用了复合材料制造。
2.汽车工业汽车工业也是复合材料的重要应用领域。
复合材料可以减轻汽车自重，提高汽车性能和燃油经济性。
3.建筑领域建筑领域也开始采用复合材料作为建筑结构材料，如玻璃钢屋面、墙板等。
4.体育器材体育器材如高尔夫球棒、网球拍等也采用了碳纤维等复合材料制造，提高了器材的性能和使用寿命。
5.医疗领域复合材料在医疗领域也得到了广泛应用，如人工关节、牙科修复等。
四、复合材料的优缺点1.优点：(1)轻质高强：比同体积的钢材强度高5-10倍，比重只有铝的1/4。
(2)耐腐蚀：不易受化学物质侵蚀。
(3)设计灵活：可以根据需要设计成各种形状和尺寸。
2.缺点：(1)制造成本较高：制造过程需要较高的技术和设备投入。
(2)易受损伤：复合材料容易产生微裂纹，一旦受到外力撞击，就会导致破坏。
五、结语复合材料作为一种新型材料，在各个领域得到了广泛应用。
环氧树脂碳纤维复合材料的成型工艺与应用
碳纤维缠绕复合材料成型工艺
碳纤维缠绕复合材料的制备过程主要包括纤维铺放、树脂浸润和热处理等环 节。下面分别介绍这些步骤及其对材料性能的影响。
1、纤维铺放：此步骤是碳纤维缠绕复合材料制备的关键环节之一。纤维的 排列方向、密度和厚度等因素都会影响最终产品的性能。铺放过程中需采用专门 的设备和工艺，确保纤维分布的准确性和稳定性。
引言：碳纤维增强环氧树脂复合材料是一种具有优异性能的材料，因其具有 高强度、高韧性、耐腐蚀、轻质等优点而被广泛应用于航空、航天、汽车、体育 器材等领域。随着科技的发展，对于这种复合材料的研究和应用也越来越广泛。 液体成型是一种常见的复合材料制造工艺，具有成本低、效率高等优点，因此， 研究碳纤维增强环氧树脂复合材料的液体成型工艺及其性能具有重要意义。
在航天领域，碳纤维树脂基复合材料被广泛应用于火箭箭体、卫星平台等关 键部位。其轻质、高强度、耐腐蚀等优点使得它在航天领域具有广泛的应用前景。
在汽车领域，碳纤维树脂基复合材料被广泛应用于汽车车身、底盘等部位。 其高强度、耐腐蚀和轻质等优点可以提高汽车的性能和舒适性，同时也可以提高 汽车的安全性。
四、结论
环氧树脂碳纤维复合材料的成型工艺主要包括以下步骤： 1、纤维浸润：将碳纤维或其它纤维浸入环氧树脂中，使其充分浸润。
2、固化：在一定的温度和压力下，环氧树脂发生固化反应，形成固态复合 材料。
3、后处理：对固化后的复合材料进行切割、打磨、钻孔等后处理，以满足 不同应用场景的需求。
3、后处理：对固化后的复合材 料进行切割、打磨、钻孔等后处 理
三、碳纤维树脂基复合材料的应 用研究进展
碳纤维树脂基复合材料在航空、航天、汽车等领域得到了广泛应用。近年来， 随着技术的不断发展，其在这些领域的应用研究也取得了显著的进展。
树脂基复合材料成型工艺的发展

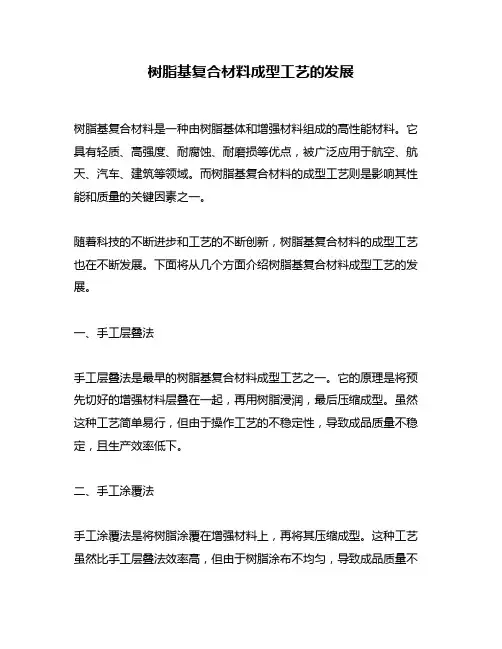

树脂基复合材料成型工艺的发展树脂基复合材料是一种由树脂基体和增强材料组成的高性能材料。
它具有轻质、高强度、耐腐蚀、耐磨损等优点，被广泛应用于航空、航天、汽车、建筑等领域。
而树脂基复合材料的成型工艺则是影响其性能和质量的关键因素之一。
随着科技的不断进步和工艺的不断创新，树脂基复合材料的成型工艺也在不断发展。
下面将从几个方面介绍树脂基复合材料成型工艺的发展。
一、手工层叠法手工层叠法是最早的树脂基复合材料成型工艺之一。
它的原理是将预先切好的增强材料层叠在一起，再用树脂浸润，最后压缩成型。
虽然这种工艺简单易行，但由于操作工艺的不稳定性，导致成品质量不稳定，且生产效率低下。
二、手工涂覆法手工涂覆法是将树脂涂覆在增强材料上，再将其压缩成型。
这种工艺虽然比手工层叠法效率高，但由于树脂涂布不均匀，导致成品质量不稳定。
三、自动化层叠法自动化层叠法是将预先切好的增强材料通过机器自动层叠，再用树脂浸润，最后压缩成型。
这种工艺具有生产效率高、成品质量稳定等优点，但由于机器设备的成本较高，导致生产成本较高。
四、自动化涂覆法自动化涂覆法是将树脂通过机器自动涂覆在增强材料上，再将其压缩成型。
这种工艺具有生产效率高、成品质量稳定等优点，但由于机器设备的成本较高，导致生产成本较高。
五、注塑成型法注塑成型法是将树脂和增强材料混合后，通过注塑机器将其注入模具中，最后压缩成型。
这种工艺具有生产效率高、成品质量稳定等优点，但由于模具成本较高，导致生产成本较高。
综上所述，树脂基复合材料成型工艺的发展经历了从手工到自动化的演变过程。
随着科技的不断进步和工艺的不断创新，树脂基复合材料的成型工艺将会更加智能化、高效化和环保化。
浅谈树脂基复合材料的成型工艺
浅谈树脂基复合材料的成型工艺摘要：树脂基复合材料作为新型复合材料得到了广泛的应用，在许多行业都发挥了重要的作用。
树脂基复合材料的成型工艺日趋完善，各种新的成型方法不断出现，为树脂基复合材料的发展起到了积极的推动作用。
本文对树脂基复合材料的成型工艺做了简单介绍，分别探讨了几种成型工艺，并分析了聚氨酯树脂基成型工艺的影响因素，以供大家参考。
材料是社会发展人类进步的物质基础，材料的革新将会推动产业进步，从而带动人类生活不断提高。
由于具有比强度、耐疲劳、各向异性和可设计性等诸多优点，树脂基复合材料已经被广泛应用与多个行业，并成为衡量某些行业发展水平的指标之一。
1 树脂基复合材料成型工艺简要分析树脂基复合材料成型工艺就是将增强材料在预定的方向上进行均与铺设，使其能够符合制品的表面质量、外部形状以及尺寸。
同时还应尽量降低孔隙率，将制品中的气体彻底排净，确保制品性能不会受到较大影响。
与此同时，在进行相关操作时，还应选择与制品生产相符合的制造工艺和生产设备，降低单件生产制品的生产成本，提高相关人员的操作便捷性以及身体健康。
总的来说，树脂基复合材料的成型工艺可以分为三个阶段，第一个阶段就是原材料准备阶段，包括了树脂基材料、增强材料和成型模具；第二个阶段是准备阶段，包括了胶液配制、增强材料处理和模具准备；第三个阶段是成型工序阶段，包括了成型作业、固话和脱模三个步骤。
2 几种树脂基复合材料成型工艺分析2.1 拉挤成型工艺分析复合材料拉挤成型工艺的研究开始于上世纪五十年代，到了六十年代中期，在实际生产中逐渐运用了拉挤成型工艺。
经过将近十年的发展，拉挤技术又取得了重大研究进展，树脂胶液连续纤维束在湿润化状态下，通过牵引结构拉力，在成型模中成型，最后在固化设备中进行固化，常用的固化设备有固化模和固化炉。
拉挤成型工艺的制品质量十分稳定，制造成本也很低；生产效率也很高能够进行批量化的生产。
2.2 模压成型工艺分析模压成型工艺是一种较为老旧的工艺，但是又充满不断创新的可能，具有良好的未来发展潜力。
树脂基复合材料
第5页，共28页。
Thermoplastic Resin composites molding
注塑成型 注塑成型是树脂基复合材料生产中的——种重要成型方法材料，它适用 于热塑性和热固性树脂基复合材料，但以热塑性树脂基复合材料应用为 广。 注射成型是将粒状或粉状的纤维-树脂混合料从注射机的料斗送入机 筒内，加热熔化后由柱塞或螺杆加压，通过喷嘴注入温度较低的闭合 模内，经过冷却定型后，脱模得制品。 特点：成型周期短，热耗量少，闭模成型，可使形状复杂的产品一次成型 ，生产效率高、本钱低。但是它不适于长纤维增强的产品，模具质量要求高 。
〔4〕纤维混合。热塑性聚合物纺成多根长丝纤维，使得 开发增强纤维和热塑性聚合物长丝混合形成特有预浸料成 为可能。根据纤维混合方式的不同，该种方法又可分为共
第10页，共28页。
Thermoplastic Resin composites molding
〔A〕共混纤维：连续增强纤维和热塑性聚合物纤维(长丝或短纤维)通过 特有的纺纱技术形成连续增强纤维／热塑性聚合物纤维混合纱。混合纱 可以机织、针织、编织加工，形成机织物、针织物和编织物预浸料。也 可进展单向缠绕加工单向复合材料板。混合纱的混合程度越好，在成型 加工中熔融基体的浸渍性越好。理想的混合纱是每根增强纤维与热塑性 聚合物纤维相邻，但由于两种纤维直径、刚度等方面存在着差异，在实 际中不可能到达这种理想纱线构造。
纤维和树脂无规混合。
长纤维粒料生产的制品力学性能较高，短纤维粒料那么用于 生产形状复杂的薄壁制品。
第4页，共28页。
Thermoplastic Resin composites molding
优点：能加工绝大多数热塑性复合材料及局部热固性复合材料时 ，生产过程连续，自动化程度高，工艺易掌握及产品质量稳定 等。
树脂基复合材料成型工艺书本
树脂基复合材料成型工艺书本

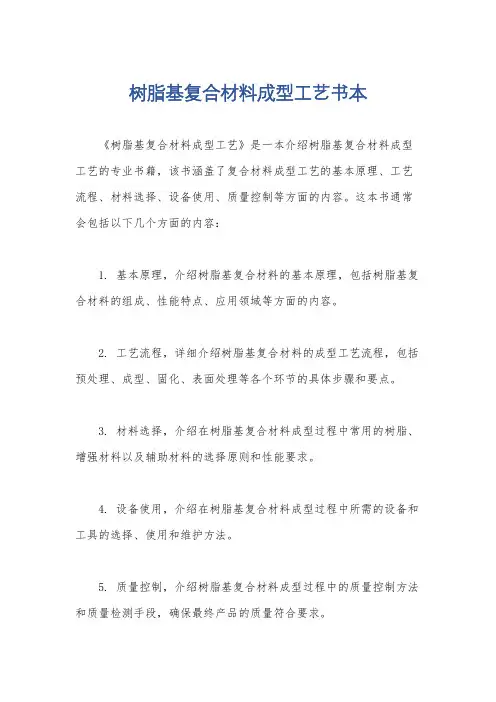

《树脂基复合材料成型工艺》是一本介绍树脂基复合材料成型工艺的专业书籍，该书涵盖了复合材料成型工艺的基本原理、工艺流程、材料选择、设备使用、质量控制等方面的内容。
这本书通常会包括以下几个方面的内容：
1. 基本原理，介绍树脂基复合材料的基本原理，包括树脂基复合材料的组成、性能特点、应用领域等方面的内容。
2. 工艺流程，详细介绍树脂基复合材料的成型工艺流程，包括预处理、成型、固化、表面处理等各个环节的具体步骤和要点。
3. 材料选择，介绍在树脂基复合材料成型过程中常用的树脂、增强材料以及辅助材料的选择原则和性能要求。
4. 设备使用，介绍在树脂基复合材料成型过程中所需的设备和工具的选择、使用和维护方法。
5. 质量控制，介绍树脂基复合材料成型过程中的质量控制方法和质量检测手段，确保最终产品的质量符合要求。
这本书通常会针对不同类型的树脂基复合材料，例如热固性树脂基复合材料和热塑性树脂基复合材料等，进行详细的讲解和案例分析，以帮助读者更好地理解和掌握树脂基复合材料成型工艺。
同时，该书可能还会介绍一些最新的技术进展和发展趋势，以及在实际生产中常见的问题和解决方法，帮助读者更好地应用于实际工程中。
总的来说，这本书将会全面系统地介绍树脂基复合材料成型工艺的理论和实践，对于从事相关领域的工程技术人员、研究人员以及学生都将具有一定的参考价值。
复合材料模压成型工艺过程
复合材料模压成型工艺过程复合材料模压成型工艺是一种常见的制造工艺，在航空航天、汽车、船舶等领域都有广泛应用。
该工艺通过将不同材料进行层叠组合，然后加热和压缩，使之形成具有优异性能的复合材料制品。
下面将介绍复合材料模压成型工艺的过程。
第一步：预处理在进行复合材料模压成型之前，首先需要对原材料进行预处理。
一般来说，原材料包括树脂基体以及增强材料，如碳纤维、玻璃纤维等。
在预处理阶段，要确保原材料的表面清洁，去除杂质和水分，以保证最终制品的质量。
第二步：层叠组合在预处理完成后，根据设计要求将树脂基体和增强材料进行层叠组合。
通常采用的方式是交替叠放树脂基体和增强材料，以增强材料为主，树脂基体为粘合剂。
这样可以有效提高复合材料制品的强度和硬度。
第三步：放入模具层叠组合完成后，将其放入事先设计好的模具中。
模具的形状和尺寸应与最终产品保持一致。
模具的表面通常需要做防粘处理，以便后续脱模。
第四步：加热放入模具后，通过加热的方式使原材料变软熔化并充分流动。
加热的温度和时间需要根据原材料的种类和厚度来确定，以确保完全固化。
第五步：压缩在原材料充分加热后，施加高压力，将原材料与模具内壁充分接触，使其形成预定形状。
压力的大小和持续时间也需要经过精确控制，以防止产生气泡或松动现象。
第六步：冷却经过加热和压缩后，复合材料开始冷却固化。
在这个过程中，保持模具的压力不变，直至完全固化为止。
冷却时间的长短取决于原材料的性质和厚度。
第七步：脱模当复合材料完全固化后，打开模具，将制成的复合材料制品取出。
在脱模的过程中，需要小心操作，以避免损坏制品表面或内部结构。
通过以上步骤，复合材料模压成型工艺完成。
这种工艺具有制作周期短、成本低、制品质量高等优点，因此在工业生产中得到广泛应用。
复合材料制品具有重量轻、强度高、耐腐蚀等特点，在现代制造业中发挥着重要作用，也在未来的发展中将有更广阔的应用前景。
复合材料树脂渗透成型工艺(详细)
复合材料树脂渗透成型工艺随着行业发展对生产速度提出更高的需求，单依靠传统的手糊成型工艺已经难以满足日益增长的市场需求，因此，加工工艺的自动化是顺应这一潮流的必然趋势。
最常见的自动化成型工艺是树脂传递模塑工艺（-ResinTransferMolding），有时也被称为液体成型工艺（LiquidMolding）。
树脂传递模塑工艺是一种十分简单的成型工艺：其原理是首先在金属或复合材料制成的闭合模具中铺放干增强材料预成型体（preform），然后将树脂和催化剂按照一定比例计量并充分混合，再采用注射设备通过注射口（injectionports）利用压力注入到模具中，使树脂按照预先设计的路径浸润到增强材料上的过程。
树脂传递模塑工艺要求极低粘度的树脂，特别是当预成型体较厚时，较好的树脂的流动性能够确保更及时和更充分的浸润效果。
如有需要，模具和树脂可以进行加热，但是成型工艺的固化无需使用热压釜。
但是，一部分应用于高温的制品通常在脱模后还要进行后固化（postcure）。
大多数的应用程序都采用双组分环氧树脂配方（two-partepoxyformulation）：双马来酰亚胺（Bismaleimideresin）和聚酰亚胺树脂（polyimideresin）。
组分的配方过程不会提前太早，通常在注射前进行。
轻型树脂传递模塑工艺（Light）是近年来发展较快的低成本成型工艺，是树脂传递模塑工的变体工艺。
轻型树脂传递模塑工艺不仅具备工艺的所有特点，还降低了成型工艺对一系列指标的要求，例如，注射压力，真空耦合（coupledwithvacuum），和模具的造价和刚性指标。
树脂传递模塑工艺具有许多显著的优点。
一般来说，在树脂传递模塑工艺过程中所使用的干预成型体和树脂材料的价格都比预浸料便宜，而且还可以在室温下存放。
利用这种工艺可以生产较厚的净成形零件，同时免去许多后续加工程序。
该工艺还能帮助生产尺寸精确，表面工艺精湛的复杂零件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成型工艺复合材料成型工艺是复合材料工业的发展基础和条件。
随着复合材料应用领域的拓宽，复合材料工业得到迅速发镇，其老的成型工艺日臻完善，新的成型方法不断涌现，目前聚合物基符合材料的成型方法已有20多种，并成功地用于工业生产，如：（1）手糊成型工艺--湿法铺层成型法；（2）喷射成型工艺；（3）树脂传递模塑成型技术（RTM技术）；（4）袋压法（压力袋法）成型；（5）真空袋压成型；（6）热压罐成型技术；（7）液压釜法成型技术；（8）热膨胀模塑法成型技术；（9）夹层结构成型技术；（10）模压料生产工艺；（11）ZMC模压料注射技术；（12）模压成型工艺；（13）层合板生产技术；（14）卷制管成型技术；（15）纤维缠绕制品成型技术；（16）连续制板生产工艺；（17）浇铸成型技术；（18）拉挤成型工艺；（19）连续缠绕制管工艺；（20）编织复合材料制造技术；（21）热塑性片状模塑料制造技术及冷模冲压成型工艺；（22）注射成型工艺；（23）挤出成型工艺；（24）离心浇铸制管成型工艺；（25）其它成型技术。
视所选用的树脂基体材料的不同，上述方法分别适用于热固性和热塑性复合材料的生产，有些工艺两者都适用。
复合材料制品成型工艺特点：与其它材料加工工艺相比，复合材料成型工艺具有如下特点：（1）材料制造与制品成型同时完成一般情况下，复合材料的生产过程，也就是制品的成型过程。
材料的性能必须根据制品的使用要求进行设计，因此在造反材料、设计配比、确定纤维铺层和成型方法时，都必须满足制品的物化性能、结构形状和外观质量要求等。
（2）制品成型比较简便一般热固性复合材料的树脂基体，成型前是流动液体，增强材料是柔软纤维或织物，因此，用这些材料生产复合材料制品，所需工序及设备要比其它材料简单的多，对于某些制品仅需一套模具便能生产。
接触低压成型工艺接触低压成型工艺的特点是以手工铺放增强材料，浸清树脂，或用简单的工具辅助铺放增强材料和树脂。
接触低压成型工艺的另一特点，是成型过程中不需要施加成型压力（接触成型），或者只施加较低成型压力（接触成型后施加0.01～0.7MPa压力，最大压力不超过2.0MPa）。
接触低压成型工艺过程，是先将材料在阴模、阳模或对模上制成设计形状，再通过加热或常温固化，脱模后再经过辅助加工而获得制品。
属于这类成型工艺的有手糊成型、喷射成型、袋压成型、树脂传递模塑成型、热压罐成型和热膨胀模塑成型（低压成型）等。
其中前两种为接触成型。
接触低压成型工艺中，手糊成型工艺是聚合物基复合材料生产中最先发明的，适用范围最广，其它方法都是手糊成型工艺的发展和改进。
接触成型工艺的最大优点是设备简单，适应性广，投资少，见效快。
根据近年来的统计，接触低压成型工艺在世界各国复合材料工业生产中，仍占有很大比例，如美国占35%，西欧占25%，日本占42%，中国占75%。
这说明了接触低压成型工艺在复合材料工业生产中的重要性和不可替代性，它是一种永不衰落的工艺方法。
但其最大缺点是生产效率低、劳动强度大、产品重复性差等。
1、原材料接触低压成型的原材料有增强材料、树脂和辅助材料等。
（1）增强材料接触成型对增强材料的要求：①增强材料易于被树脂浸透；②有足够的形变性，能满足制品复杂形状的成型要求；③气泡容易扣除；④能够满足制品使用条件的物理和化学性能要求；⑤价格合理（尽可能便宜），来源丰富。
用于接触成型的增强材料有玻璃纤维及其织物，碳纤维及其织物，芳纶纤维及其织物等。
（2）基体材料接触低压成型工艺对基体材料的要求：①在手糊条件下易浸透纤维增强材料，易排除气泡，与纤维粘接力强；②在室温条件下能凝胶，固化，而且要求收缩小，挥发物少；③粘度适宜：一般为0.2～0.5Pa·s，不能产生流胶现象；④无毒或低毒；⑤价格合理，来源有保证。
生产中常用的树脂有：不饱和聚酯树脂，环氧树脂，有进也用酚醛树脂，双马来酰亚胺树脂，聚酰亚胺树脂等。
几种接触成型工艺对树脂的性能要求：（3）辅助材料接触成型工艺中的辅助材料，主要是指填料和色料两类，而固化剂、稀释剂、增韧剂等，归属于树脂基体体系。
2、模具及脱模剂（1）模具模具是各种接触成型工艺中的主要设备。
模具的好坏，直接影响产品的质量和成本，必须精心设计制造。
设计模具时，必须综合考虑以下要求：①满足产品设计的精度要求，模具尺寸精确、表面光滑；②要有足够的强度和刚度；③脱模方便；④有足够的热稳定性；⑤重量轻、材料来源充分及造价低。
模具构造接触成型模具分为：阴模、阳模和对模三种，不论是哪种模具，都可以根据尺寸大小，成型要求，设计成整体或拼装模。
模具材料造反模具材料时，应满足以下要求：①能够满足制品的尺寸精度，外观质量及使用寿命要求；②模具材料要有足够的强度和刚度，保证模具在使用过程中不易变形和损坏；③不受树脂侵蚀，不影响树脂固化；④耐热性好，制品固化和加热固化时，模具不变形；⑤容易制造，容易脱模；⑥昼减轻模具重量，方便生产；⑦价格便宜，材料容易获得。
能用作手糊成型模具的材料有：木材，金属，石膏，水泥，低熔点金属，硬质泡沫塑料及玻璃钢等。
脱模剂基本要求：①不腐蚀模具，不影响树脂固化，对树脂粘接力小于0.01MPa；②成膜时间短，厚度均匀，表面光滑；③使用安全，无毒害作用；④耐热、能以受加热固化的温度作用；⑤操作方便，价格便宜。
接触成型工艺的脱模剂主要有薄膜型脱模剂、液体脱模剂和油膏、蜡类脱模剂。
夹层结构制造技术夹层结构一般是由三层材料制成的复合材料。
夹层复合材料的上下面层是高强度、高模量材料，中间层是较厚的轻质材料，玻璃钢夹层结构实际上是复合材料与其它轻质材料的再复合。
采用夹层结构方式是为了提高材料的有效利用率和减轻结构重量，以梁板构件为例，在使用过程中，一要满足强度要求，二要满足刚度的需要，玻璃钢材料的特点是强度高，模量低。
因此，用单一的玻璃钢材料制造梁板，满足强度要求时，挠度往往很大，如果按允许挠度进行设计，则强度大大超过，造成浪费。
只有采用夹层结构形式进行设计，才能合理的解决这一矛盾。
这也是夹层结构得以发展的主要原因。
由于玻璃钢夹层结构的强度高，重量轻，刚度大，耐腐蚀，电绝缘及透微波等，目前已广泛用于航空工业和宇航工业的飞机、导弹、飞船及样板、屋面板，能大幅度的减轻建筑物的重量和改善使用功能。
透明玻璃钢夹层结构板，已广泛用于寒冷地区的工业厂房、大型公用建筑及温室的采光屋顶。
在造船和交通领域，玻璃钢夹层结构广泛用于玻璃钢潜艇、扫雷艇、游艇中的许多构件。
我国设计制造的玻璃钢过街人行桥、公路桥、汽车和火车保温泠藏车等，均采用了玻璃钢夹层结构，满足了重量轻、强度高、刚度大、隔热、保温等多性能要求。
在要求透微波的雷过罩中，玻璃钢夹层结构已成为其它材料不能与之相比的专用材料。
1、玻璃钢夹层结构的种类与特点根据夹层结构所用的芯材种类和形式不同，玻璃钢夹层结构分为：泡沫夹层结构，蜂窝夹层结构，梯形板夹层结构，矩形夹层结构和圆形夹层结构。
（1）泡沫塑料夹层结构泡沫塑料夹层结构是采用玻璃钢薄板作蒙皮（面板），泡沫塑料做夹芯层，泡沫塑料夹层结构的最大特点是蒙皮和泡沫塑料夹芯层粘接牢固、受力不大和保温隔热性能要求高的部件，如飞机尾翼、保温通风管道及样板等。
（2）蜂窝夹层结构蜂窝夹层结构是采用玻璃钢薄板作蒙皮，蜂窝材料（玻璃布蜂窝、纸蜂窝或其它棉布及铝蜂窝等）做夹芯层。
蜂窝夹层结构的重量轻，强度高，刚度大，多用作结构尺寸大、强度要求高的结构件，如玻璃钢桥的承重板、球形屋顶结构、雷达罩、反射面、冷藏车地板及箱体结构等。
（3）梯形和矩形带头作用层结构这种带头作用层结构的面板（蒙皮）为玻璃钢薄板，夹芯层是玻璃钢梯形板或矩形板。
这种夹层结构方向性强，仅适用于做高强平板，不宜用于弯曲形状的制品。
（4）圆环形夹层结构它是用玻璃钢薄板作蒙皮，用玻璃钢圆环做夹芯层。
这种夹层结构的特点是芯材耗量少，强度比较高，平板受力无方向性，最适宜做采光用的透明玻璃钢夹层结构板材，具有遮挡少、透光率高的特点。
模压成型工艺模压成型工艺是复合材料生产中最古老而又富有无限活力的一种成型方法。
它是将一定量的预混料或预浸料加入金属对模内，经加热、加压固化成型的方法。
模压成型工艺的主要优点：①生产效率高，便于实现专业化和自动化生产；②产品尺寸精度高，重复性好；③表面光洁，无需二次修饰；④能一次成型结构复杂的制品；⑤因为批量生产，价格相对低廉。
模压成型的不足之处在于模具制造复杂，投资较大，加上受压机限制，最适合于批量生产中小型复合材料制品。
随着金属加工技术、压机制造水平及合成树脂工艺性能的不断改进和发展，压机吨位和台面尺寸不断增大，模压料的成型温度和压力也相对降低，使得模压成型制品的尺寸逐步向大型化发展，目前已能生产大型汽车部件、浴盆、整体卫生间组件等。
模压成型工艺按增强材料物态和模压料品种可分为如下几种：①纤维料模压法是将经预混或预浸的纤维状模压料，投入到金属模具内，在一定的温度和压力下成型复合材料制品的方法。
该方法简便易行，用途广泛。
根据具体操作上的不同，有预混料模压和预浸料模压法。
②碎布料模压法将浸过树脂胶液的玻璃纤维布或其它织物，如麻布、有机纤维布、石棉布或棉布等的边角料切成碎块，然后在金属模具中加温加压成型复合材料制品。
③织物模压法将预先织成所需形状的两维或三维织物浸渍树脂胶液，然后放入金属模具中加热加压成型为复合材料制品。
④层压模压法将预浸过树脂胶液的玻璃纤维布或其它织物，裁剪成所需的形状，然后在金属模具中经加温或加压成型复合材料制品。
⑤缠绕模压法将预浸过树脂胶液的连续纤维或布（带），通过专用缠绕机提供一定的张力和温度，缠在芯模上，再放入模具中进行加温加压成型复合材料制品。
⑥片状塑料（SMC）模压法将SMC片材按制品尺寸、形状、厚度等要求裁剪下料，然后将多层片材叠合后放入金属模具中加热加压成型制品。
⑦预成型坯料模压法先将短切纤维制成品形状和尺寸相似的预成型坯料，将其放入金属模具中，然后向模具中注入配制好的粘结剂（树脂混合物），在一定的温度和压力下成型。
模压料的品种有很多，可以是预浸物料、预混物料，也可以是坯料。
当前所用的模压料品种主要有：预浸胶布、纤维预混料、BMC、DMC、HMC、SMC、XMC、TMC及ZMC等品种。
1、原材料（1）合成树脂复合材料模压制品所用的模压料要求合成树脂具有：①对增强材料有良好的浸润性能，以便在合成树脂和增强材料界面上形成良好的粘结；②有适当的粘度和良好的流动性，在压制条件下能够和增强材料一道均匀地充满整个模腔；③在压制条件下具有适宜的固化速度，并且固化过程中不产生副产物或副产物少，体积收缩率小；④能够满足模压制品特定的性能要求。
按以上的选材要求，常用的合成树脂有：不饱和聚酯树脂、环氧树脂、酚醛树脂、乙烯基树脂、呋喃树脂、有机硅树脂、聚丁二烯树脂、烯丙基酯、三聚氰胺树脂、聚酰亚胺树脂等。
