AutoCAD高级练习题(机械类)2012-8月
机械制图及AUTOCAD理论试题
机械制图及AUTOCAD理论试题机械制图与AUTOCAD练习题库一、单项选择题项目一制图基本知识1、在机械制图中，汉字的高度不应小于（）mm. (C)A、1.8B、2.5C、3.5D、52、在同一金属零件的零件图中，当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成（）的平行线。
(C)A、30°B、45°C、30°或60°D、75°3、绘制局部放大图时，当同一机件上有几个被放大的部分时，必须用依次标明被放大的部位。
（ B ）A、阿拉伯数字B、罗马数字C、希腊字母D、汉字4、装配图中的指引线可画成折线，但只可曲折（）次。
（ A ）A、一B、二C、三D、四5、机械制图国家标准规定，图样中的尺寸以( )为单位时，不需注写计量单位代号或名称。
（B）A、微米C、厘米D 、米6、图样上所标注的尺寸是（ C ）A、放大比例的尺寸；B、缩小比例的尺寸；C、机件实际尺寸D、放大或缩小尺寸7、在尺寸标注中SΦ代表（ B）A、球半径B、球直径C、圆直径D、圆半径8、图样中的尺寸数字不得被任何（）所贯穿。
（ C）A、尺寸线B 、尺寸界线C 、图线D、数字9、机件的每一尺寸,一般只标注( ),并应标注在反映该形状最清楚的图形上。
（A）A、一次B、二次C、三次D、四次10、2：1是（）的比例。
（ A）A、放大B、缩小C、原值D、不能用11、用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为（ C ）A、5㎜B、30㎜C、6㎜D、150㎜12、无论图形放大与缩小，在标注尺寸时均应按（）来标注。
（B）A、图形的实际尺寸B、机件的真实大小C、考虑绘图准确度加修正值D、都不对13、两条平行线之间的最小距离不应小于（）㎜。
（A）A、0.7㎜B、1㎜C、1.5㎜14、圆弧连接的实质，就是要使连接圆弧与相邻线段（），以达到光滑连接的目的。
（C）A、相离B、相交C、相切D、相错15、正等测图中，圆在三个坐标面的投影图形（）。
高级CAD试题A(机械类)

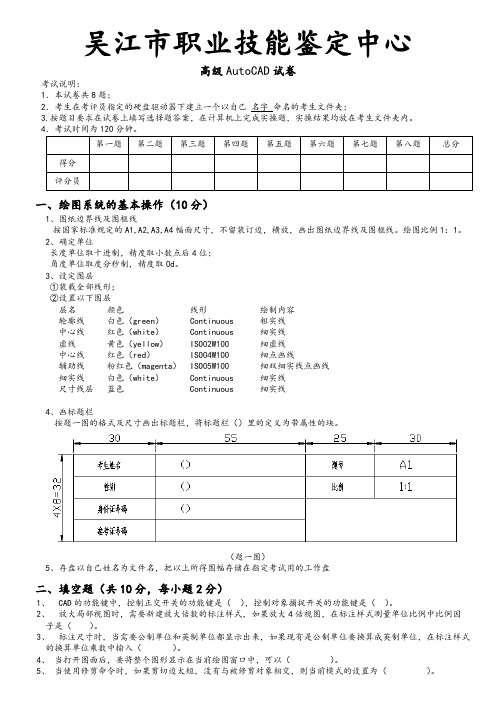

吴江市职业技能鉴定中心高级AutoCAD试卷考试说明：1．本试卷共8题；2．考生在考评员指定的硬盘驱动器下建立一个以自己名字命名的考生文件夹；3.按题目要求在试卷上填写选择题答案，在计算机上完成实操题，实操结果均放在考生文件夹内。
4．考试时间为120分钟。
第一题第二题第三题第四题第五题第六题第七题第八题总分得分评分员一、绘图系统的基本操作（10分）1、图纸边界线和图框线按国家标准规定的A1,A2,A3,A4幅面尺寸，不留装订边，横放，画出图纸边界线和图框线。
绘图比例1：1。
2、确定单位长度单位取十进制，精度取小数点后4位；角度单位取度分秒制，精度取0d。
3、设定图层①装载全部线形；②设置以下图层层名颜色线形绘制内容轮廓线白色（green） Continuous 粗实线中心线红色（white） Continuous 细实线虚线黄色（yellow） ISO02W100 细虚线中心线红色（red） ISO04W100 细点画线辅助线粉红色（magenta） ISO05W100 细双细实线点画线细实线白色（white） Continuous 细实线尺寸线层蓝色 Continuous 细实线4、画标题栏按题一图的格式和尺寸画出标题栏，将标题栏（）里的定义为带属性的块。
（题一图）5、存盘以自己姓名为文件名，把以上所得图幅存储在指定考试用的工作盘二、填空题（共10分，每小题2分）1、CAD的功能键中，控制正交开关的功能键是（），控制对象捕捉开关的功能键是（）。
2、放大局部视图时，需要新建放大倍数的标注样式，如果放大4倍视图，在标注样式测量单位比例中比例因子是（）。
3、标注尺寸时，当需要公制单位和英制单位都显示出来，如果现有是公制单位要换算成英制单位，在标注样式的换算单位乘数中输入（）。
4、当打开图面后，要将整个图形显示在当前绘图窗口中，可以（）。
5、当使用修剪命令时，如果剪切边太短，没有与被修剪对象相交，则当前模式的设置为（）。
《机械制图员CAD》高级考试试题3
《机械制图员CAD 》高级考试试题3《机械制图员(CAD)》高级考试试题(理论C卷)*考生注意事项*1、本试卷分三个题号，共4页，满分为100分，考试用时90分钟，考试结束后将试卷交回。
2、答卷前，考生务必用黑色签字笔将自己的姓名、性别、年龄、证件类型、证件号码、填写清楚。
3、请仔细阅读各种题目后回答问题，答案须填写在统一规定的答题卡相对应的位置。
4、不要在试卷上乱写乱画，不要在标封区填写无关内容。
一、单项选择题(本大题共40小题，每小题1分，共40分)1.下列不属于【线】选项卡参数的是()。
A."尺寸线"选项区域B."延伸线"选项区域C."直径折弯标注"选项区域D."线性折弯标注"选项区2.下列不属于AutoCAD 2009提供了的标注工具的是()。
A.弧标注B.直径标注C.度标注D.线性标注3.块的定义包括()。
A.名称B.基点C.属性D.对象4.在AutoCAD 2009中激活创建直纹网格命令的方法有()。
A.4B.5C.3D.2 5.当用户在创建新的图形文件时，系统将自动生成一个默认图层，且图层名为()。
A.默认图层B.0C.新建图层1D.新建图层6.在AutoCAD 2009中启动回旋命令的方法是()。
A.3DSWIVELB.3DDISTANCEC.3DMESHD.3DBUSH 7.在AutoCAD 2009中，激活连续标注命令的方法命令行命令是()。
A.QLEADERB.DIMCENTERC.DIMORDINATED.DIMCONTINUE 8.在AutoCAD中，捕捉模式的快捷键是()。
A.F1B.F3C.F8D.F9 9.在AutoCAD 2009中，激活线性标注命令是()。
A.DIMB.LINESC.IMAGED.DIMLINEAR 10.在AutoCAD 2009中激活加厚命令的方法是()。
A.THINKB.THICKENC.MAND.FAN 11.以下哪种方法不能够创建圆弧()。
AutoCAD高级试题及答案
AutoCAD高级试题及答案Auto CAD高级试题及答案Auto CAD高级试题(含电脑,CAD,机械知识)来源：网络作者：发布时间：2007-04-21一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
机械cad练习题
一、单选题1当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：A、NEW B、OPEN C、MENU√ D、LOAD2在十字光标处被调用的菜单，称为：A、鼠标菜单 B、十字交叉线菜单 C、快捷菜单√ D、此处不出现菜单3可以利用以下那种方法来调用命令：DA、选择下拉菜单中的菜单项B、单击工具栏上的按钮C、在命令状态行输入命令D、三者均可√4取消命令执行的键是：A A、按ESC键√ B、按鼠标右键 C、按ENTER键 D、按FI键5AutoCAD图形文件和样板文件的扩展名分别是：A、DWT,DWG B、DWG,DWT√ C、BMP,BAK D、BAK,BMP7在命令行状态下，不能调用帮助功能的操作是：A、键入HELP命令 B、快捷键Ctrl＋H√ C、功能键F1 D、键入？8哪个功能健可以进入文本窗口？ A、功能键F2√ B、功能键F3 C、功能键F1 D、功能键F49以下那种输入方式是绝对坐标输入方式： A、10 B、10，10，0 C、10，10，0√ D、10＜０10当前图层（）被关闭，（）被冻结： A、不能，可以 B、不能，不能 C、可以，可以 D、可以，不能√11下面哪个层的名称不能被修改或删除： A、标准层 B、０层√ C、未命名的层 D、缺省的层12下面哪种可以作为过滤器条件？ A、绿色 B、颜色√ C、随块 D、随层13移动（Move）和平移（Pan）命令是：A、都是移动命令，效果一样B、移动（Move）速度快，平移（Pan）速度慢C、移动（Move）的对象是视图，平移（Pan）的对象是物体D、移动（Move）的对象是物体，平移（Pan）的对象是视图√14当图形中只有一个视口时，【重生成】的功能与（）相同。
A、重画 B、窗口缩放 C、全部重生成√ D、实时平移15对于图形界限非常大的复杂图形，（）工具能快速简便地定位图形中的任一部分以便观察。
DA、移动B、缩小C、放大D、鸟瞰视图√16设置"夹点”大小及颜色是在【选项】对话框中的（）选项卡中。
高级CAD试题A(机械类)
吴江市职业技能鉴定中心高级AutoCAD试卷考试说明：1．本试卷共8题；2．考生在考评员指定的硬盘驱动器下建立一个以自己名字命名的考生文件夹；3.按题目要求在试卷上填写选择题答案，在计算机上完成实操题，实操结果均放在考生文件夹内。
第一题第二题第三题第四题第五题第六题第七题第八题总分得分评分员一、绘图系统的基本操作（10分）1、图纸边界线及图框线按国家标准规定的A1,A2,A3,A4幅面尺寸，不留装订边，横放，画出图纸边界线及图框线。
绘图比例1：1。
2、确定单位长度单位取十进制，精度取小数点后4位；角度单位取度分秒制，精度取0d。
3、设定图层①装载全部线形；②设置以下图层层名颜色线形绘制内容轮廓线白色（green） Continuous 粗实线中心线红色（white） Continuous 细实线虚线黄色（yellow） ISO02W100 细虚线中心线红色（red） ISO04W100 细点画线辅助线粉红色（magenta） ISO05W100 细双细实线点画线细实线白色（white） Continuous 细实线尺寸线层蓝色 Continuous 细实线4、画标题栏按题一图的格式及尺寸画出标题栏，将标题栏（）里的定义为带属性的块。
（题一图）5、存盘以自己姓名为文件名，把以上所得图幅存储在指定考试用的工作盘二、填空题（共10分，每小题2分）1、 CAD的功能键中，控制正交开关的功能键是（），控制对象捕捉开关的功能键是（）。
2、放大局部视图时，需要新建放大倍数的标注样式，如果放大4倍视图，在标注样式测量单位比例中比例因子是（）。
3、标注尺寸时，当需要公制单位和英制单位都显示出来，如果现有是公制单位要换算成英制单位，在标注样式的换算单位乘数中输入（）。
三、根据2个视图补画出它的第3个投影。
（10分）绘图时使用第一题中的图层设置四、抄画2个视图并投影作出它的第3个投影。
（10分）绘图时使用第一题中的图层设置五、抄画两视图，并将主视图改为全剖视图。
CAD机械类习题集
机械类CAD习题集1.线条及标注2.倒角倒圆角3.线条/圆命令4.线条综合案例5.线条综合案例（注意使用对象捕捉）6. 线条图圆综合案例（注意使用对象捕捉）7. 线条/图圆综合案例8. 线条图圆综合案例9. 线条图圆综合案例（注意切点捕捉）10.圆/椭圆命令使用11.椭圆/正多边形命令使用12.圆/椭圆/线条综合案例14.阵列16.阵列18.综合案例20.综合案列22.综合案列24.综合案列26.综合案列28.综合案例30.综合案列32.综合案列AutoCAD绘图员试题1学校:准考证号:班级:姓名:得分:一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。
二、绘图内容及评分标准（一）抄画平面图形（30分）（二）抄画法兰盘零件图（70分）说明：局部放大图可不画AutoCAD绘图员试题2学校:准考证号:班级:姓名:得分:一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。
二、绘图内容及评分标准（一）抄画平面图形（30分）（二）抄画阀盖零件图（70分）AutoCAD绘图员试题3学校:准考证号:班级:姓名:得分:一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。
AutoCAD高级练习题
一、单选题：1 当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：（A）NEW（B）OPEN（C）MENU √（D）LOAD2 AutoCAD环境文件在不同的计算机上使用而：（A）效果相同√（B）效果不同（C）与操作环境有关（D）与计算机CPU有关3 在十字光标处被调用的菜单，称为：（A）鼠标菜单（B）十字交叉线菜单（C）快捷菜单√（D）此处不出现菜单4 可以利用以下那种方法来调用命令：（A）选择下拉菜单中的菜单项（B）单击工具栏上的按钮（C）在命令状态行输入命令（D）三者均可√5 取消命令执行的键是：（A）按ESC键√（B）按鼠标右键（C）按ENTER键（D）按FI键6 AutoCAD图形文件和样板文件的扩展名分别是：（A）DWT,DWG（B）DWG,DWT √（C）BMP,BAK（D）BAK,BMP7 在命令行状态下，不能调用帮助功能的操作是：（A）键入HELP命令（B）快捷键Ctrl＋H √（C）功能键F1（D）键入？8 哪个功能健可以进入文本窗口？（A）功能键F2 √（B）功能键F3（C）功能键F1（D）功能键F49 在AutoCAD中，系统提供了（）条命令用来绘制圆弧。
（A）9（B）11 √（C）6（D）810 以下那种输入方式是绝对坐标输入方式：（A）10（B）＠10，10，0（C）10，10，0 √（D）＠10＜０11 当前图层（）被关闭，（）被冻结：（A）不能，可以（B）不能，不能（C）可以，可以（D）可以，不能√12 如果从起点为（５，５），要画出与X轴正方向成３０度夹角，长度为５０的直线段应输入：（A）５０，３０（B）＠３０，５０（C）＠５０<３０√（D）３０，５０13 正交和极轴追踪是：（A）名称不同，但是一个概念（B）正交是极轴的一个特例√（C）极轴是正交的一个特例；（D）不相同的概念14 下面哪个层的名称不能被修改或删除：（A）标准层（B）０层√（C）未命名的层（D）缺省的层15 精确绘图的特点：（A）精确的颜色（B）精确的线宽（C）精确的几何数量关系√（D）精确的文字大小16 下面哪种可以作为过滤器条件？（A）绿色（B）颜色√（C）随块（D）随层17 以下哪种说法是错误的：（A）可以用“绘图”|“圆环”命令绘制填充的实心圆（B）打断一条“构造线”将得到两条射线（C）不能用“绘图”|“椭圆”命令画圆√（D）使用“绘图”|“正多边形”命令将得到一条多段线18 按比例改变图形实际大小的命令是：（A）OFFSET（B）ZOOM、420ｘ297（C）SCALE √（D）STRETCH19 改变图形实际位置的命令是：（A）MOVE √（B）PAN（C）ZOOM、420ｘ297（D）OFFSET20 移动（Move）和平移（Pan）命令是：（A）都是移动命令，效果一样（B）移动（Move）速度快，平移（Pan）速度慢（C）移动（Move）的对象是视图，平移（Pan）的对象是物体（D）移动（Move）的对象是物体，平移（Pan）的对象是视图√21 当图形中只有一个视口时，【重生成】的功能与（）相同。
机械CAD高级考证试卷
试卷三第1题打开C:\GATDoc\sucai\中的图形文件Scad1-5。
dwg（如【样张1-5A】），完成后面的工作。
1。
移动、复制、修剪图形：使用移动、复制、修剪命令将【样张1—5A】编辑成如【样张1-5B】所示的图形。
2。
复制图形:使用直线、镜像、阵列修改图形,如【样张1—5C】所示。
3.调整图形线宽:使用改变图层线宽的方法调整图形线宽(线宽为0。
30。
mm)，完成作图如【样张1-5D】所示。
将完成的图形以Tcad1-5.dwg为文件名存入C:\GATDoc 中。
请关闭autocad应用软件后再点击进入下一题。
打开C:\GATDoc\sucai\中的图形文件Scad2—5。
dwg，完成以下操作。
1．创建块:a)创建新图层block，将颜色设置为黑色，线型设置为细实线。
b)在图层block中绘制块图形。
c)在块图形中插入属性。
d）将块图形定义成块.2.插入块:参照【样张2—05A】所示，在指定位置插入块。
完成后将图形存入C：\GATDoc 中，命名为TCAD2—5。
dwg 。
请关闭autocad应用软件后再点击进入下一题。
按图形尺寸精确绘图（如【样张3-05A】所示）,绘图方法和图形编辑方法不限，未明确线宽，线宽为0，按本题图示标注图形。
1．设置绘图环境：建立合适的图限及栅格，创建如下图层。
a）图层L1，线型为Center2，颜色为红色,轴线绘制在该层上.b)图层L2,线型为Dashed2，颜色为紫色，图形中的虚线应放该层上.c)图层DIM，线型为细实线，颜色为蓝色，标注绘制在该层上。
d)其他图形均创建在默认图层0上。
2．精确绘图:图中粗直线线宽为0。
30毫米，未注圆角半径为3。
3．尺寸标注：创建合适的标注样式，标注图形.完成后将图形存入C：\GATDoc 中，命名为TCAD3—5.dwg。
建立新文件，完成以下操作。
1．设置绘图环境：建立合适的图限及栅格,创建”标注”图层,将其颜色设置为蓝色，线型为细直线，标注应绘制在该层上。
(完整版)CAD高级试题(含电脑CAD机械知识)
Auto CAD高级试题(含电脑,CAD,机械知识)2007-05-06 19:10一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2． AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
（对）21．为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。
（对）22．在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线（对）23．波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线（对）38．在电脑中，可以将在一台电脑上画好的图形，原封不动的复制到另外一台电脑上（对）39． AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开（错）40．为了保护自己的文档，可以将CAD图形用DWS的格式保存。
