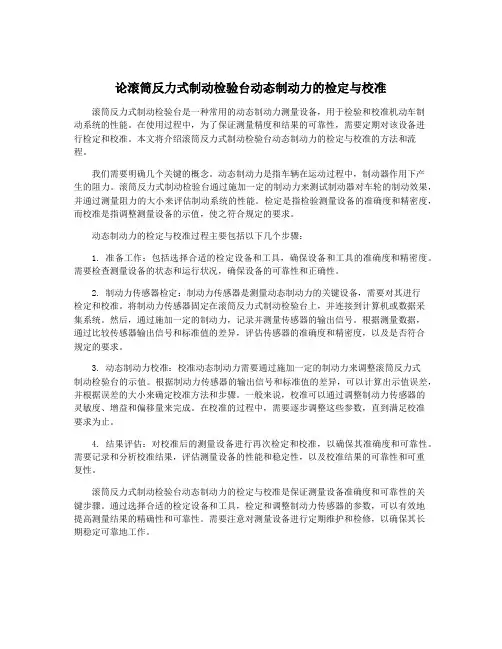

论滚筒反力式制动检验台动态制动力的检定与校准
论滚筒反力式制动检验台动态制动力的检定与校准滚筒反力式制动检验台是一种常用的动态制动力测量设备，用于检验和校准机动车制动系统的性能。
在使用过程中，为了保证测量精度和结果的可靠性，需要定期对该设备进行检定和校准。
本文将介绍滚筒反力式制动检验台动态制动力的检定与校准的方法和流程。
我们需要明确几个关键的概念。
动态制动力是指车辆在运动过程中，制动器作用下产生的阻力。
滚筒反力式制动检验台通过施加一定的制动力来测试制动器对车轮的制动效果，并通过测量阻力的大小来评估制动系统的性能。
检定是指检验测量设备的准确度和精密度，而校准是指调整测量设备的示值，使之符合规定的要求。
动态制动力的检定与校准过程主要包括以下几个步骤：1. 准备工作：包括选择合适的检定设备和工具，确保设备和工具的准确度和精密度。
需要检查测量设备的状态和运行状况，确保设备的可靠性和正确性。
2. 制动力传感器检定：制动力传感器是测量动态制动力的关键设备，需要对其进行检定和校准。
将制动力传感器固定在滚筒反力式制动检验台上，并连接到计算机或数据采集系统。
然后，通过施加一定的制动力，记录并测量传感器的输出信号。
根据测量数据，通过比较传感器输出信号和标准值的差异，评估传感器的准确度和精密度，以及是否符合规定的要求。
3. 动态制动力校准：校准动态制动力需要通过施加一定的制动力来调整滚筒反力式制动检验台的示值。
根据制动力传感器的输出信号和标准值的差异，可以计算出示值误差，并根据误差的大小来确定校准方法和步骤。
一般来说，校准可以通过调整制动力传感器的灵敏度、增益和偏移量来完成。
在校准的过程中，需要逐步调整这些参数，直到满足校准要求为止。
4. 结果评估：对校准后的测量设备进行再次检定和校准，以确保其准确度和可靠性。
需要记录和分析校准结果，评估测量设备的性能和稳定性，以及校准结果的可靠性和可重复性。
滚筒反力式制动检验台动态制动力的检定与校准是保证测量设备准确度和可靠性的关键步骤。
滚筒反力式制动检测台与平板式制动检测台的差异性
右车轮最 大制动力 中的大值或 （ 静态 ） 轴荷 ， 到左 右轮制动力差最大 得
值百分 比。
对驻车制动轴 ， 拉紧驻车制动操纵装置 ， 测得驻车制动力数 值 ， 驻 车制动率为测得 的驻车制动力与该车各 轴（ 静态 ） 轴荷之和的百分 比。 （） ２ 平板式制动检测 台
下减速器与测力杠杆一起朝着滚筒转动相反方 向摆动 ，通过测力传感
左右轮阻滞率 ， 车轮阻滞率为测得 的该车轮阻滞力与该车轮所在轴（ 静
态） 轴荷之 百分比。 阻滞力测试完毕后 ，检验人员按规定要求将制动踏板逐渐踩到底 （ 对气压制动车辆 ） 或踩到制动性能 检验 时规定的制动踏板力 ， 得各 测 轴左、 右轮制动力增长 全过程的数值 ， 根据 国家标准 Ｇ ７ ５ — ０ ４ 机 Ｂ ２８２０￣ （ 动 车运行安全技术条件 》 的要求 ， 测取左 、 右轮制动力增长全过程 中左
机动车安全行驶的重要保 障 ， 制动性 能的好 坏直接影响道路交通安全。 制动性 能的评价指标主要包括制动效能 、制动效 能恒定性和制动方向 稳定性三个方面 ， 动车安 全技术 检验 中对机 动车制 动性能检验的 目 机 的是检查评定机动车的制动效能是否符合国家标准 Ｇ ７ ５ — ０ ４ 机动 Ｂ ２８２０（ （ 车运行安全技术条件》 的要求 。 目 ， 前 机动 车安全技术检验机构在 台架
科技信息
专题 论 述
滚筒反力式 制动植测台与平枨式制动楦测台的差异性
滁 州市机 动 车辆技 术检 测站 刘
［ 关键词 ］ 平板 滚筒 制动 台 差异性
用滚筒反力式制动检测台进行静态检测时 ， 轴荷分配为静态 ， 后轮上的
滚筒反力式加载制动检验台检定规程编制说明
《滚筒反力式加载制动检验台检定规程》编制说明滚筒反力式加载制动检验台未有相应计量检定规程和国家检定规范。
为满足滚筒反力式加载制动检验台检定需要，制定本检定方法文件。
一滚筒反力式加载制动检验台介绍加载制动台是用于检测多轴及并装轴车辆在加载时车轮制动力和轮（轴）荷的检验装置。
适用于多轴及并装轴载货汽车的制动力和轮（轴）荷检验。
加载制动台主要由制动轴重复合台、台体举升装置及电子测量显示装置三部分组成。
加载制动台原理是：测试多轴及并装轴时，通过台体举升装置将台体举升至副滚筒上母线离地100 mm（或轴荷达到11500 kg时），分别对被检轴的轴（或轮）载荷和制动力（即机动车制动时，车轮对旋转的测力滚筒表面产生反向切向力）进行检验，分别通过称重传感器和测力传感器转变为电信号，由显示装置显示结果。
本检定方法文件对象是滚筒反力式加载制动检验台。
二制定本规范必要性和相关标准为确保重中型多轴载货汽车的安全运行，中华人民共和国国家标准GB21861－2014《机动车安全技术检验项目和方法》中提出了“对于三轴及三轴以上载货汽车按照附录C.3方法加载后，加载轴的轴制动率应大于等于50%。
并在2017年3月1日起，我国对重中型多轴载货汽车检验必须采用加载制动检验台进行制动性能的检测”。
根据这项规定，全国各机动车安全技术检验机构陆续配备了“加载制动检验台”。
因此，迫切需要对“加载制动检验台”的计量性能进行检定，并制定出台相应的计量检定规程。
JJG906-2015《滚筒反力式制动检验台》只体现了制动部分的一些性能指标，而对于加载制动台的加载轴重性能和加载系统没有进行一个计量性能的评定，只能体现一部分的性能指标的溯源，这无疑给计量溯源体系出现空白缺口，使计量检定成了无根浮萍，无依据可依。
JJG906-2015《滚筒反力式制动检验台》、JJG1014-2006《机动车检测专用轴（轮）重仪》、GB21861-2014《机动车安全技术检验项目和方法》、GB/T13564-2005 滚筒反力式汽车制动检验台规定了滚筒反力式加载制动检验台的分类、型号、技术要求、试验方法、检验规则及标志、包装、运输、贮存、等内容。
反力式滚筒制动试验台工作原理
反力式滚筒制动试验台工作原理反力式滚筒制动试验台（以下简称为制动试验台）是由结构完全相同的左右两套车轮制动力测试单元和一套指示、控制装置组成。
每一套车轮制动力测试单元由框架、驱动装置、滚筒组、举升装置、测量装置等构成。
进行车轮制动力检测时，被检汽车驶上制动试验台，车轮置于主、从动滚筒之间，放下举升器（或压下第三滚筒，装在第三滚筒支架下的行程开关被接通）。
通过延时电路启动电动机，经减速器、链传动和主、从动滚筒带动车轮低速旋转，待车轮转速稳定后驾驶员踩下制动踏板。
车轮在车轮制动器的摩擦力矩作用下开始减速旋转。
此时电动机驱动的滚筒对车轮轮胎的摩擦力克服制动器的摩擦力矩，维持车轮继续旋转。
同时在车轮轮胎对滚筒表面切线方向的摩擦力作用下，减速器壳体与测力杠杆一起朝滚筒转动相反方向摆动，测力杠杆一端的力或位移经传感器转换成与制动力大小成比例的电信号。
从测力传感器送来的电信号经放大滤波后，送往A/D转换器转换成相应数字量，经计算机采集、存储和处理后，检测结果由打印机打印出来。
3 检测时车轮的受力分析下面从汽车的实际检测受力情况进行分析，假设制动试验台前、后滚筒直径相等且水平安置，被测试车辆前、后轮中心处于同一水平高度，在检测过程中忽略滚动阻力，则测试车轮在滚筒上制动时的受力情况如图1所示。
图中G为被测车轮的轮荷；N1、N2分别为前后滚筒对被测车轮的法向反力；F1、F2分别为前后滚筒与车轮间的切向力，即制动力；F为车桥对车轮轴的水平推力；Mμ为车轮所受制动力矩；α为安置角；D为被检车轮直径；d为滚筒直径；L为滚筒中心距。
根据力学平衡原理，可以列出下列关系式：(N1-N2)sinα+(F1+F2)cosα=F (1)(N1+N2)cosα-(F1-F2)sinα=G (2)图1为检测时车轮受力的情况假如被测车轮与滚筒间的附着条件得以充分利用，并且两滚筒附着系数φ相同，则F 1、F 2的最大值应为：F 1=N 1×φ, F 2=N 2×φ(3)将（3）式代人（1）、（2）式得：N1(sinα+φcosα)-N2(sinα-φcosα)=F (4)N1(cosα-φsinα)+N2(cosα+φsinα)=G (5)联立上式解得:N1={F(φsinα+cosα)+G(sinα-φcosα)}/( φ2+1)sin2α(6)N2={F(φsinα-cosα)+G(φcosα+sinα)}/( φ2+1)sin2α(7)当车轮制动时，制动试验台可能测得的最大制动力为：F max=(N1+N2)×φ=φ×(G+φF)/(φ2+1)cosα(8)从式（8）中可以看出制动试验台所测得附着力即制动力受水平推力F、安置角α、滚筒表面的附着系数φ等因素的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反力式滚筒制动试验台工作
原理
-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
反力式滚筒制动试验台工作原理
反力式滚筒制动试验台（以下简称为制动试验台）是由结构完全相同的左右两套车轮制动力测试单元和一套指示、控制装置组成。
每一套车轮制动力测试单元由框架、驱动装置、滚筒组、举升装置、测量装置等构成。
进行车轮制动力检测时，被检汽车驶上制动试验台，车轮置于主、从动滚筒之间，放下举升器（或压下第三滚筒，装在第三滚筒支架下的行程开关被接通）。
通过延时电路启动电动机，经减速器、链传动和主、从动滚筒带动车轮低速旋转，待车轮转速稳定后驾驶员踩下制动踏板。
车轮在车轮制动器的摩擦力矩作用下开始减速旋转。
此时电动机驱动的滚筒对车轮轮胎的摩擦力克服制动器的摩擦力矩，维持车轮继续旋转。
同时在车轮轮胎对滚筒表面切线方向的摩擦力作用下，减速器壳体与测力杠杆一起朝滚筒转动相反方向摆动，测力杠杆一端的力或位移经传感器转换成与制动力大小成比例的电信号。
从测力传感器送来的电信号经放大滤波后，送往A/D转换器转换成相应数字量，经计算机采集、存储和处理后，检测结果由打印机打印出来。
3 检测时车轮的受力分析
下面从汽车的实际检测受力情况进行分析，假设制动试验台前、后滚筒直径相等且水平安置，被测试车辆前、后轮中心处于同一水平高度，在检测过程中忽略滚动阻力，则测试车轮在滚筒上制动时的受力情况如图1所示。
图中G为被测车轮的轮荷；N1、N2分别为前后滚筒对被测车轮的法向反力；F
、F2分别为前后滚筒与车轮间的切向力，即制动力；F为车桥对车轮轴的水平1
推力；Mμ为车轮所受制动力矩；α为安置角；D为被检车轮直径；d为滚筒直径；L为滚筒中心距。
根据力学平衡原理，可以列出下列关系式：
(N1-N2)sinα+(F1+F2)cosα=F (1)
(N1+N2)cosα-(F1-F2)sinα=G (2)
图1为检测时车轮受力的情况
假如被测车轮与滚筒间的附着条件得以充分利用，并且两滚筒附着系数φ相同，则F1、F2的最大值应为：
F1=N1×φ, F2=N2×φ (3)
将（3）式代人（1）、（2）式得：
N1(sinα+φcosα)-N2(sinα-φcosα)=F (4)
N1(cosα-φsinα)+N2(cosα+φsinα)=G (5)
联立上式解得:
N1={F(φsinα+cosα)+G(sinα-φcosα)}/( φ 2+1)sin2α (6)
N2={F(φsinα-cosα)+G(φcosα+sinα)}/( φ 2+1)sin2α (7)
当车轮制动时，制动试验台可能测得的最大制动力为：
F max=(N1+N2)×φ=φ×(G+φF)/(φ2+1)cosα (8)
从式（8）中可以看出制动试验台所测得附着力即制动力受水平推力F、安置角α、滚筒表面的附着系数φ等因素的影响。
