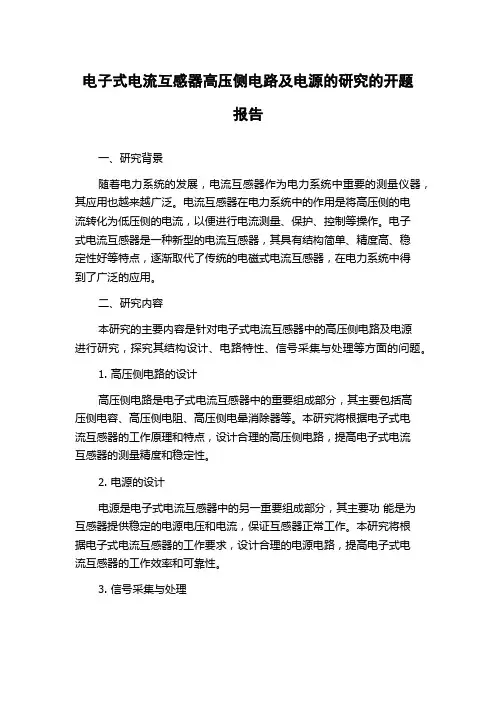

电子式电流互感器高压侧电路及电源的研究的开题报告
电子式电流互感器高压侧电路及电源的研究的开题报告一、研究背景随着电力系统的发展，电流互感器作为电力系统中重要的测量仪器，其应用也越来越广泛。
电流互感器在电力系统中的作用是将高压侧的电流转化为低压侧的电流，以便进行电流测量、保护、控制等操作。
电子式电流互感器是一种新型的电流互感器，其具有结构简单、精度高、稳定性好等特点，逐渐取代了传统的电磁式电流互感器，在电力系统中得到了广泛的应用。
二、研究内容本研究的主要内容是针对电子式电流互感器中的高压侧电路及电源进行研究，探究其结构设计、电路特性、信号采集与处理等方面的问题。
1. 高压侧电路的设计高压侧电路是电子式电流互感器中的重要组成部分，其主要包括高压侧电容、高压侧电阻、高压侧电晕消除器等。
本研究将根据电子式电流互感器的工作原理和特点，设计合理的高压侧电路，提高电子式电流互感器的测量精度和稳定性。
2. 电源的设计电源是电子式电流互感器中的另一重要组成部分，其主要功能是为互感器提供稳定的电源电压和电流，保证互感器正常工作。
本研究将根据电子式电流互感器的工作要求，设计合理的电源电路，提高电子式电流互感器的工作效率和可靠性。
3. 信号采集与处理信号采集与处理是电子式电流互感器中的核心技术，其主要作用是将低压侧的电流信号转换为数字信号，并进行处理和分析。
本研究将研究电子式电流互感器信号采集与处理的基本原理和技术方法，提高电子式电流互感器的测量精度和信号质量。
三、研究意义本研究的主要意义在于：1. 探究电子式电流互感器中高压侧电路及电源的结构设计和技术方法，提高电子式电流互感器的测量精度和稳定性。
2. 研究电子式电流互感器信号采集与处理的基本原理和技术方法，提高电子式电流互感器的测量精度和信号质量。
3. 增强电子式电流互感器在电力系统中的应用价值，提高电力系统的安全性和稳定性。
四、研究方法本研究主要采用理论分析和实验研究相结合的方法，通过对电子式电流互感器中高压侧电路及电源的结构设计和信号采集与处理技术的研究，提高电子式电流互感器的测量精度和稳定性。
电子式互感器的研究与探讨
电子式互感器的研究与探讨摘要：互感器主要应用于电力系统，在电能测量控制以及电流电压供给等方面起着重要作用，本篇论文首先介绍了电子式互感器的国内外研究现状，因为互感器也分为有源互感器和无源互感器，它们用到的技术也是不同的，所以又对它们用到的技术性能进行了分析探究，并且在互感器对相关系统的影响展开讨论，最后对症下药，针对问题提出了解决措施。
关键字：电子式互感器种类性能比较1 电子式互感器在国内外研究现状1.1 国内外研究现状随着社会经济的不断发展，科学技术也越来越发达，电子式互感器的发展也紧跟脚步，不断有新的互感器产生，国内外互感器之间的交流也越来越频繁，尤其是很多国外生产的电子互感器都在中国有了广泛应用。
由于对电子式互感器应用越来越广泛，所以的需求越来越大，因此电子式互感器生产商也越来越多，其种类也不断更新换代，当今比较主流的主要是有源式互感器、磁光玻璃以及光纤式互感器。
电子式互感器在国内外的运行情况及经验也是不一样的，尤其是有源式电子互感器，虽然它在国外有一定的运行经验，但是和国内相比还是稍有逊色。
经过电子互感器应用统计得出，在国内，有全站都采用有源电子式互感器的，还有部分采用的，其中完全采用的电压为220KV的有四个站，110KV的达20多个，除此之外，还有很多虽然没有完全采用，但是大部分都采用了电子式互感器，以上是2008年六月份进行的大概统计结果，最近又有十余个220KV的变电站投产，并且是全站都会采用电子式互感器，并且110KV的变电站也被大量应用起来，显而易见，有源式电子式互感器已经应用非常广泛了。
除了有源式电子式互感器广泛应用外，磁光玻璃电子互感器和光纤式电子互感器在电网中也有不同程度上的投入。
总体来说，国内外电子式互感器的发展都有很大的进步，并且有很大的发展潜力。
2 电子式互感器的分类电子式互感器主要有两部分构成，一部分是传感模块，主要用来采集一次电压电流，然后还要把它们转换成数字信号，因为是一次电压，所以安装在高压一次侧，而合并单元主要用来合并处理传感模块传输过来的数据信号，其安装在高压二次侧。
电子式互感器在线监测系统设计
电子式互感器在线监测系统设计摘要：电子式互感器主要用于智能变电站中，其内部不是铁心，因此设计可以消除磁饱和和铁磁谐振现象，还可以使频率响应范围更宽，提高测量精度。
摘要：电子式互感器的状态监测可以在线监测电子式互感器的内部状态，保证各参数在安全范围内的运行，尽快消除运行设备的重大故障隐患，促进电子式互感器的工程应用，已成为一个新的研究热点。
摘要：阐述了电子式互感器在线监测系统的原理和设计方案，并对系统的各个部分进行了详细的论述。
关键词：电子式互感器；在线监测；数据采集；虚拟仪器互感器对于电力系统的安全可靠运行有着非常重大的影响，运行过程中的各类信息均需要有互感器的参与。
随着我国工业水平的不断发展，工业生产所需的电压等级以及电量也在不断增加，电力系统中所安装的传统电磁式互感器已经越发的不能够满足当前电力系统发展的需要。
当前电力系统互感器使用过程中所出现的问题主要有：（1）互感器的线性程度不高，而且动态范围较小，严重影响其使用性能。
在实际使用过程中，较易出现磁饱和情况，严重时会出现铁磁谐振的现象，这都非常影响计量效果。
（2）电力系统中所安装的传统电压互感器的二次回路不能够出现短路现象，电流互感器不能够出现开路现象，一旦这两种现象出现在正常运行的电力系统中时，就会对人员以及设备安全造成巨大的威胁。
（3）模拟量非常容易受到外界环境中电磁的干扰，这就极大的限制了模拟量的传输距离，只能够限制在一定范围内的模拟数据传输。
此外，与数字电子设备的数据共享也非常麻烦，二者的连接接口之间存在着较明显的转换问题。
最近几年针对于传统互感器所存在的问题，国内有大量学者进行了非常多的研究。
这对于电子式互感器的发展提供了强有力的理论研究支持。
随着智能电网、大区域大电网构想的提出，越来越多的高科技电子设备应用在了电力系统中，可用于高效、安全、远距离传输电网的电子式互感器已经成为电网发展的必须品。
该电子式互感器具有以下优点：（1）消除了磁饱和现象和铁磁谐振现象。

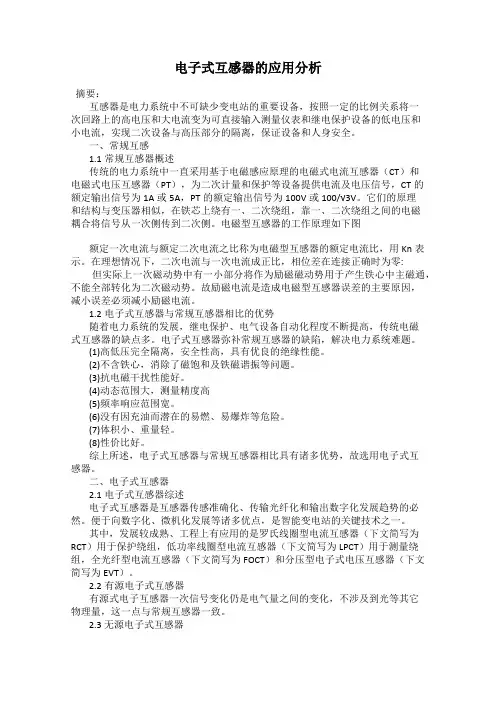

电子式互感器的应用分析
电子式互感器的应用分析摘要：互感器是电力系统中不可缺少变电站的重要设备，按照一定的比例关系将一次回路上的高电压和大电流变为可直接输入测量仪表和继电保护设备的低电压和小电流，实现二次设备与高压部分的隔离，保证设备和人身安全。
一、常规互感1.1常规互感器概述传统的电力系统中一直采用基于电磁感应原理的电磁式电流互感器（CT）和电磁式电压互感器（PT），为二次计量和保护等设备提供电流及电压信号，CT的额定输出信号为1A或5A，PT的额定输出信号为100V或100/√3V。
它们的原理和结构与变压器相似，在铁芯上绕有一、二次绕组，靠一、二次绕组之间的电磁耦合将信号从一次侧传到二次侧。
电磁型互感器的工作原理如下图额定一次电流与额定二次电流之比称为电磁型互感器的额定电流比，用Kn表示。
在理想情况下，二次电流与一次电流成正比，相位差在连接正确时为零: 但实际上一次磁动势中有一小部分将作为励磁磁动势用于产生铁心中主磁通，不能全部转化为二次磁动势。
故励磁电流是造成电磁型互感器误差的主要原因，减小误差必须减小励磁电流。
1.2电子式互感器与常规互感器相比的优势随着电力系统的发展，继电保护、电气设备自动化程度不断提高，传统电磁式互感器的缺点多。
电子式互感器弥补常规互感器的缺陷，解决电力系统难题。
(1)高低压完全隔离，安全性高，具有优良的绝缘性能。
(2)不含铁心，消除了磁饱和及铁磁谐振等问题。
(3)抗电磁干扰性能好。
(4)动态范围大，测量精度高(5)频率响应范围宽。
(6)没有因充油而潜在的易燃、易爆炸等危险。
(7)体积小、重量轻。
(8)性价比好。
综上所述，电子式互感器与常规互感器相比具有诸多优势，故选用电子式互感器。
二、电子式互感器2.1电子式互感器综述电子式互感器是互感器传感准确化、传输光纤化和输出数字化发展趋势的必然。
便于向数字化、微机化发展等诸多优点，是智能变电站的关键技术之一。
其中，发展较成熟、工程上有应用的是罗氏线圈型电流互感器（下文简写为RCT）用于保护绕组，低功率线圈型电流互感器（下文简写为LPCT）用于测量绕组，全光纤型电流互感器（下文简写为FOCT）和分压型电子式电压互感器（下文简写为EVT）。
浅谈电子式互感器
浅谈电子式互感器浅谈电子式互感器一、 电子式互感器1 电子式电流互感器1.1 电子式电流互感器的工作原理工作原理是由Rogowski 线圈从一次传变信号，采集器采样后，AD 转换器转换为数字信号，由LED 转换为光信号，通过光缆送回主控室。
1.2 电子式电流互感器结构电子式电流互感器由位于室外的传感头部件、信号柱、光缆以及位于控制室的合并单元构成。
传感头部件由电流传感器（Rogowski 线圈），采集器单元（PSSU ），取能线圈，光电转换单元，屏蔽环，铝铸件等构成。
Rogowski 线圈一般有保护、计量和测量、能量线圈，Rogowski 线圈形状是空心螺线管，无铁芯，填充非晶体材料，主要起支撑作用信号柱由环氧筒构成支撑件，筒内填充绝缘脂，以增强绝缘并保护光缆。
互感器输出的数字信号通过合并单元送给数字化计量、测控、保护装置使用。
.1.2.1 传感头1）Rogowski 线圈Rogowski 线圈实质上是将一组导线线圈缠绕在一个非磁性骨架上，线圈两端接上采样电阻组成，其结构如图l 所示．由于这种线圈本身并不与被测电流回路存在直接电的联系，因此它与电气回路有良好的电气绝缘．Rogawski 线圈骨架采用非铁磁材料加工而成，使传感器没有磁饱和现象，即使被测电流的直流分量很大，它也不饱和，线性度好． Rogawski 线圈测量电流是依据全电流的电磁感应原理，当线圈的结构一定时，线圈的互感M 为一常量，测量线圈所交链的磁链与穿过Rogawski 线圈限定面的电流成正比．不论线圈截面为何种形状，Rogawski 线圈的感应电动势均有：dt dI M t e -=)(，即感应电势e(t)与一次侧电流变化率成正比，相位相差90°．其低频电流等效电路图如图2：图中，Lo 、R0、R 、Co 分别为线圈的自感、内阻、采样电阻、分布电容．由此可得：2020)()(I R R dt dI L t e ++=由于线圈分布电容Co 一般较小，可以忽略，所以,R U I /02≈,又R R dt dI +≤020L ,故⎰+-=dt U MR R R 001I 可见，要得到被测的一次侧电流信号，必须对Rogowski 线圈二次侧输出的电压整体高度，安全裕度大大提高；2）高低压部分的光电隔离，使得电流互感器二次开路、电压互感器二次短路可能导致危及设备或人身安全等问题不复存在；3）电容式电压互感器无中间变压器，避免了发生铁磁谐振的危险；4）以固体绝缘脂替代了传统互感器的油或SF6，避免了传统充油互感器渗漏油现象，也避免了SF6互感器的SF6气体的渗漏气现象；弹性固体绝缘保证了互感器绝缘性能更加稳定，无需检压检漏，运行过程中免维护；5）高压侧采集器的工作电源同时由一次取能线圈和激光电源提供，两者动态自检，互为热备用，系统工作稳定性高；6）采集器为双A/D设计，互感器自检功能完备，若出现通讯故障或互感器故障，保护装置将会因错误标或收不到校验码正确的数据而可以直接判断出互感器异常从而闭锁保护；准确性：1）Rogowski线圈无磁饱和、频率响应范围宽、精度高、暂态特性好，不受环境因素影响；2）电子式互感器无传统二次负荷概念，一次模拟采样值小信号低功率的输出可确保达到高精度等级；3）采集器具有测温功能，可根据环境温度实时补偿采集数据；4）数字信号通过光纤传输，增强了抗EMI性能，数据可靠性大大提高；三、电子式互感器存在的主要问题电子互感器在工程应用上存在的主要问题是：由于需要对传感器进行供能，长期大功率的激光供能会影响光器件的使用寿命，罗氏线圈输出信号与其结构有很强的相关性，温度变化会导致结构变化，影响电子线路测量准确度。
浅析电子式互感器技术
浅析电子式互感器技术电力系统的不断升级，对于电力设备的要求也逐渐提高，设备的智能化、可靠性成为建设智能电力系统的主要问题。
就互感器来说，过去在电力系统中使用常规的电磁式电流、电压互感器或者电容式电压互感器，随着整个系统电压的不断提高，再加上，互感器的绝缘结构复杂，导致互感器的工作效率降低，单位造价成本也随着上升。
另外，过去的互感器还有磁饱和、动态范围小等缺陷，很难满足电力系统应用发展的要求。
正是在这种情况下，电子式互感器出现了，相比过去的互感器，电子式互感器结构紧凑、体积小，具有很强的抗电磁干扰能力，在数字信号传输方面表现出了巨大的优势。
特别是经电子互感器与建设智能变电站结合在一起，其在工程应用上的实践意义尤为突出，成为实现变电站智能化不可或缺的手段。
随着电子式互感器技术的不断完善，其应用领域也不断扩大，特别是在智能变电站中的应用在实践中取得了显著的成果。
[1]一、智能变电站具有明显信息化、自动化特点的智能化电网建设中，智能变电站技术是支撑整个电网系统的关键性技术。
智能变电站作为构成智能电网的重要组成部分，设备的信息数字化、功能集成化和结构紧凑化是智能变电站发展的主要方向，实现对整个电网系统的高效化运行维护。
智能变电站是先进可靠的智能设备，在信息数字化技术的要求下，自动实现信息采集、处理等基本功能的变电站，还可以根据实际需要对整个电力系统进行实时监控、自动检测以及分析决策等高级功能。
智能变电站具有明显的信息一体化特征，是国家电力系统改革的重要组成部分，体现了信息集成一体化、标准化、互动化的特征。
智能化变电站对内部的电气设备进行全面的监控，保证实现资源的共享与相互操作的可行性，与传统的变电站不同的是，它不仅仅是对于信息仅有采集、传输、处理，还会将模拟信息转换为数字信息，并且上传到与之相适应的通信网络系统。
智能变电技术是整个智能变电站的基础，智能变电站对变电站内部的自动化系统设备的智能化提出了新的要求，智能变电技术作为智能变电站的主要支撑，对整个变电站技术跨越和未来发展具有重要的指导作用。
电子式电流互感器的技术研究进展
电子式电流互感器的技术研究进展发表时间：2017-08-18T16:33:53.997Z 来源：《电力设备管理》2017年第8期作者：李凯韩生龙黄琰[导读] 我国一直致力于民生事业的建设，随着科技的发展，电力已经成为了人们日常生活中不可或缺的必需物。
国网新疆电力公司乌鲁木齐供电公司新疆乌鲁木齐市 830011摘要：我国一直致力于民生事业的建设，随着科技的发展，电力已经成为了人们日常生活中不可或缺的必需物，而在电力输送过程中电流互感器以及变压器等继电器的存在是保障电流等电信号满足人们日常所需的关键，这也是由于目前所采用的继电器多为电磁式互感器，而而这种互感器极易受到外界影响，进而影响电力的正常输送，而无论城乡电网还是低级电网随着时间的推移都逐渐出现饱和的趋势，而电子式电流互感器的出现对于饱和的电信号有着重要作用。
关键词：电子式；电流互感器；技术研究；进展导言：电流互感器是最重要的高压设备之一，广泛地应用于电力系统状态和监测继电保护之中。
与传统的电磁式电流互感器相比，电子式电流互感器(ECT)由于具备不含油，无爆炸危险；与高压线路完全的电气隔离，满足绝缘要求，运行安全可靠；无二次开路高电压的危险；频域响应宽；便于和智能仪器、仪表互联；有利于变电站自动化水平的提高；体积小、质量小、易安装等优点，引起了人们的重视，并逐渐涌现出来。
1电子式互感器概述1.1电子式互感器概念简介。
在电子式互感器的结构设计中解决了过去的电磁式传感器存在的一些固有问题，通过采集器来实现模拟电信号的高精度采集任务，并将电信号下传。
其技术的关键主要是指传感原理的发展创新和外部接口数字化的研究应用。
1.2电子式互感器的分类和类型。
最常用的分类方法是根据传感器部分的设计是否适配电源，分为有源式和无源式两类。
这两类的区别的关键在于传感原理和外部接口，它们的共同特点是都要通过采集器进行信号采集、转换和传输。
当然也有其他的分类方法诸如：基于法拉第（Faraday）效应原理的电子式电流互感器、使用Rogowski线圈（罗氏线圈）的电子式电流互感器、基于普克尔（Pockels）原理的电子式电压互感器和分压原理的电子式电压互感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于电子式电流互感器的设计分析
近年来，由于社会对电能的需求量不断增加，电力企业的传输容量也在不断的增加，而电子式电流互感器的设计成功，有效的确保了电力系统运行的安全性，而且有效的降低了成本，为数字化变电站的建设奠定了良好的基础。
文中从电子式电流互感器的类型和特点进行了分析，并进一步对电子式电流互感器的设计思想、光电池的选择及电源性能参数进行了具体的阐述。
标签：电子式电流互感器；高压侧电源；供能电路
前言
传统的电磁式电流互感器对于当前电力系统传输容量不断加大，而且电压等级不断提升的情况其适用性越来越差，使电力系统的发展带来了一定的制约作用。
在这种情况下，开发电子式电流互感器则具有必然性，由于于其通过利用光通信及微电子技术，并采用新型的传感原理，有效的规避了传统电力互感器所存在的不足之处，利用数字信号进行输出，确保了电力系统安全、稳定的运行，不仅实现了成本的节约，而且也实现了对二次设备的优化。
目前数字化变电站的建设更是需要以电子式互感器和光纤通讯网作为其基础，所以电子式电流互感器在当前电力系统运行了具有极为重要的意义。
1 电子式电流互感器类型及特点
1.1 无源式
无源式电子式电流互感器是不需要电源供电的光电电流和电压测量的装置，利用磁光晶体和光纤作为传感器，而且光纤不仅可以作为信号传输通道，而且也可作为传感元件，由于无源式互感器其种类较多，所以利用了较多的物理效应。
1.2 有源式
有源式电子式电流互感器其是以电子器件为其传感头，同时需要在一次侧提供电源，利用一次侧的采术传感器来进行取样，信号通道以光纤为主，将一次侧的光信号在地面进行处理后将其还原为被测信号。
这种有源式的互感器具有非常好的绝缘性和抗电磁干扰性，而且不仅制造成本得到了有效的降低，而且无论是体积还是重量都有所减小，而且能够更好的将常规电流测量装置的优势有效的发挥出来，利用电子器件作为传感头，有效的规避了传统传感头光路复杂及对温度及振动敏感的问题。
由于在有源式电流互感器上所采用的电阻和电容器件都是沿用了传统的器件，具有更高的精确度，而且结构更为简单，易与实现与计算机的联通，更具有实用性。
2 电子式电流互感器的设计思想
2.1 基本原理
电子式电流互感器共分四个模块传感头、光纤传输、信号接收单元、电子式互感器校验仪，而传感头又是由Rogowski线圈、小信号铁芯CT、A/D采样及温度补偿、电能供应四个部分组成。
小信号铁芯CT根据国家标准GB1208-1997对电流互感器的规定，对于测量通道，应保证在小于1.2倍额定电流的情况下能够实现正常测量，误差在规定的范围之内；铁芯采用硅钢片或超微晶合金材料，环形穿心结构，没有气隙、漏磁少。
A/D转换电路是整个传感头的核心部分，它的要求是A/D转换器件功耗小、采样率足够高；线圈输出的电流为正弦波，因此A/D转换器件要具有双极性输入，串行输出；采用时分复用方式传送下行信号。
高电位侧的电源供应问题现阶段共有四种供电方式：特制CT线圈从母线采电的供能方式；激光供能方式；蓄电池或太阳能电池供能方式；超声电源供能方式。
基于Rogowski线圈的电子式电流互感器主体是一个空心线圈，待测的母线电流从线圈中心流过，在线圈中产生感应电势。
由于线圈中没有铁芯，其输出的电压值很小，可以直接输入微机系统，这样就形成了集数据采集、实时处理系统于一体，经由光纤输出数字信号的电子式电流互感器。
2.2 Rogowski线圈介绍
Rogowski线圈（罗氏线圈）又叫电流测量线圈、微分电流传感器，其利用非铁磁性材料进行环形缠绕，通过电流对时间的微风来对信号进行输出，而且可以对输出的电压信号进行积分，从而实现输入电流的真实还原。
而且该线圈可以实时进行电流的测量，能够快速的进行响应，不会有饱和和相位误差的产生。
所以可以用于继电保护及一些大电流的场合。
2.3 其他模块
首先，在进行光纤传输与光纤绝缘子设计时，对于传光光纤需要通过绝缘结构时是允许的，而且要对各种过电压具有较好的耐受性，抗震能力要相当好。
同时在进行绝缘设计时需要确保绝缘结构具有小巧、灵活的特点，而且传输上需要采取无线传输。
但这种设计也避免不了会存在一定的缺陷，即会存在传输的盲区，而且容易发生故障，不具有独立性。
其次，信号接收机的组成分为四个部分：O/E变换部分（光电转换）；逻辑控制电路部分-提供控制信号；信号接收机的模拟通道-数字还原成模拟信号；信号接收机的数字通道-将数据采集进计算机。
O/E变换部分（光电转换）将传感头传下来的两组信号：一组是数据信号，另一组是时钟信号，转换成电脉冲信号，
器件采用PIN光电二极管，同时放大整形电路将微弱的电信号还原成标准的TTL 电平信号。
器件采用高精度的比较器。
逻辑控制电路将系统的四路时钟信号和数据信号分离开来，并产生器件要求的时序；送入D/A转换器和PC机接口卡，分别进行处理。
信号接收机的模拟通道将传感头传输的串行信号转换为并行数字信号，送入到D/A转换器件中。
最后一个模块是电子式互感器校验仪，它的原理是信号调理箱将基准信号和待测信号变换成高精度数据采集卡能承受的电压信号，经采集卡进入计算机，得到两个离散数据序列；通过对这两个离散序列的软件分析得到两个信号各自的特征和它们之间的比差和角差；软件分析的主要算法是基于离散信号的傅立叶变换。
3 电子式电流互感器光电池的选择
光电转换器件即光电池，其能够将入射光能转化为电能，从而实现激光器供电发出的能量以光的形式来进行传送。
目前可以选用的光电池具有较多的种类，但在实际工作中最为经常采用的还是硅光电池。
由于其具有较高的转换效率，所以更易于实现产品化和商业化的发展。
而且电子式电流互感器的激光器输出波长正好处于硅光电池的峰值波长之间，所以在光电池的最佳转换工作状态正好处于激光器输出的波长之下。
而且在高压设备测量时，利用硅光电池的光照强度不会对器件及周围环境的变化带来敏感性。
同时硅光电池的输出电压、电流及峰值功率都决定了其具有较好的宽广光谱响应。
光照灵敏度和良好线性，而且硅光电池自身也具有较好的稳定性，这就决定了在电子式电流互感器内选择硅光电池是较为适宜的。
4 电子式电流互感器电源的性能参数
电子式电流互感器电源由光电转换模块和激光输出共同组成，激光输出模块是主要有电流驱动，驱动电流为2.2A电流，可达到驱动电流要求。
光纤的出口处光功率是1.6W，在利用光电进行转换后的电功率可达125mW左右。
5 结束语
随着信息化技术的快速发展，电子式电流互感器在我们的生活中得以广泛的应用，所以需要确保电子式电流互感器的质量和可靠性，确保其在应用过程中能够发挥更好的作用，同时我们也要加强对电子式电流互感器的研究力度，使其在应用过程中不断完善，推动电力行业的健康发展。
