常见电平(三极管)转换电路
npn三极管做ttl电平隔离电路

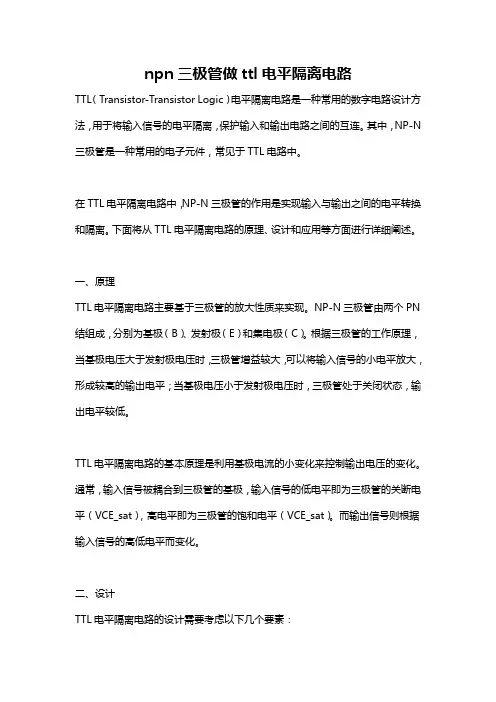

npn三极管做ttl电平隔离电路TTL（Transistor-Transistor Logic）电平隔离电路是一种常用的数字电路设计方法，用于将输入信号的电平隔离，保护输入和输出电路之间的互连。
其中，NP-N 三极管是一种常用的电子元件，常见于TTL电路中。
在TTL电平隔离电路中，NP-N三极管的作用是实现输入与输出之间的电平转换和隔离。
下面将从TTL电平隔离电路的原理、设计和应用等方面进行详细阐述。
一、原理TTL电平隔离电路主要基于三极管的放大性质来实现。
NP-N三极管由两个PN 结组成，分别为基极（B）、发射极（E）和集电极（C）。
根据三极管的工作原理，当基极电压大于发射极电压时，三极管增益较大，可以将输入信号的小电平放大，形成较高的输出电平；当基极电压小于发射极电压时，三极管处于关闭状态，输出电平较低。
TTL电平隔离电路的基本原理是利用基极电流的小变化来控制输出电压的变化。
通常，输入信号被耦合到三极管的基极，输入信号的低电平即为三极管的关断电平（VCE_sat），高电平即为三极管的饱和电平（VCE_sat）。
而输出信号则根据输入信号的高低电平而变化。
二、设计TTL电平隔离电路的设计需要考虑以下几个要素：1. 输入输出电平：根据具体应用需求，确定输入输出电平的高低阈值。
2. 输入输出电流：根据应用需求和特性参数选择适合的三极管型号，保证输入输出电流能够在有效范围内工作。
3. 输入输出阻抗：设计合适的输入电阻和输出负载电阻，以保证输入和输出电路之间的匹配和传输特性。
4. 电源电压：确定供电电压，保证三极管在工作电流范围内正常工作。
5. 稳定性和可靠性：考虑温度、干扰等因素对电路的影响，采取合适的防护措施来提高稳定性和可靠性。
三、应用TTL电平隔离电路具有广泛的应用领域，包括但不限于以下几个方面：1. 逻辑电平转换：TTL电平隔离电路可以将低电平或高电平的信号转换为TTL 逻辑电平，从而实现信号的互联和传输。
三极管高电平导通低电平截止电路
三极管高电平导通低电平截止电路下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三极管高电平导通低电平截止电路探究1. 引言在电子电路领域，三极管作为一种重要的电子元件，具有多种功能和应用。
三极管 脉冲 转换 高电平

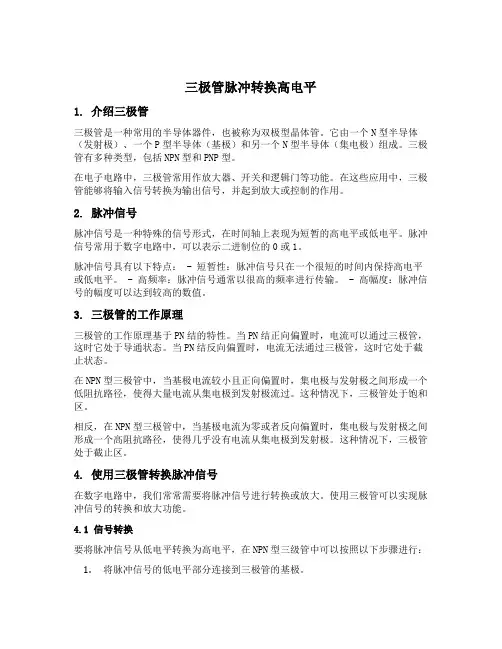

三极管脉冲转换高电平1. 介绍三极管三极管是一种常用的半导体器件，也被称为双极型晶体管。
它由一个N型半导体（发射极）、一个P型半导体（基极）和另一个N型半导体（集电极）组成。
三极管有多种类型，包括NPN型和PNP型。
在电子电路中，三极管常用作放大器、开关和逻辑门等功能。
在这些应用中，三极管能够将输入信号转换为输出信号，并起到放大或控制的作用。
2. 脉冲信号脉冲信号是一种特殊的信号形式，在时间轴上表现为短暂的高电平或低电平。
脉冲信号常用于数字电路中，可以表示二进制位的0或1。
脉冲信号具有以下特点： - 短暂性：脉冲信号只在一个很短的时间内保持高电平或低电平。
- 高频率：脉冲信号通常以很高的频率进行传输。
- 高幅度：脉冲信号的幅度可以达到较高的数值。
3. 三极管的工作原理三极管的工作原理基于PN结的特性。
当PN结正向偏置时，电流可以通过三极管，这时它处于导通状态。
当PN结反向偏置时，电流无法通过三极管，这时它处于截止状态。
在NPN型三极管中，当基极电流较小且正向偏置时，集电极与发射极之间形成一个低阻抗路径，使得大量电流从集电极到发射极流过。
这种情况下，三极管处于饱和区。
相反，在NPN型三极管中，当基极电流为零或者反向偏置时，集电极与发射极之间形成一个高阻抗路径，使得几乎没有电流从集电极到发射极。
这种情况下，三极管处于截止区。
4. 使用三极管转换脉冲信号在数字电路中，我们常常需要将脉冲信号进行转换或放大。
使用三极管可以实现脉冲信号的转换和放大功能。
4.1 信号转换要将脉冲信号从低电平转换为高电平，在NPN型三级管中可以按照以下步骤进行：1.将脉冲信号的低电平部分连接到三极管的基极。
2.将三极管的发射极接地，集电极连接到高电平的电源。
3.通过一个适当的电阻将输入信号与基极相连。
当输入信号为低电平时，三极管处于截止区，集电极与发射极之间没有导通。
此时输出信号为高电平。
当输入信号为高电平时，三极管处于饱和区，集电极与发射极之间形成一个低阻抗路径。
单片机 电平转换电路
单片机电平转换电路是用于实现不同电平信号之间转换的电路，通常用于解决不同设备或系统之间电平不兼容的问题。
在单片机应用中，常见的电平转换需求包括TTL电平与CMOS电平之间的转换、高低电平之间的转换等。
一种常见的单片机电平转换电路是使用三极管或场效应管搭建的电路。
以TTL电平转换为CMOS电平为例，可以通过三极管来实现。
具体来说，可以将单片机的TTL输出信号经过一个三极管进行转换，得到CMOS电平的输出信号。
这个过程中，三极管起到一个信号放大的作用，同时将电平进行转换。
另外，还可以使用专门的电平转换芯片来实现不同电平之间的转换。
这些芯片通常具有较为完善的功能和较高的转换效率，可以满足各种不同的电平转换需求。
在进行单片机电平转换时，需要注意以下几点：
了解不同设备或系统之间的电平规范，确保选择合适的转换电路。
注意电平转换的速度和效率，以满足系统的需求。
注意处理好电源和地线，确保电路的稳定性和可靠性。
在进行硬件连接时，遵循安全规范，避免短路等意外情况发生。
npn三极管电压转换电路
npn三极管电压转换电路
NPN三极管电压转换电路是一种常见的电子电路，它可以将输入电压转换为不同的输出电压。
NPN三极管是一种双极型晶体管，通常用于放大或开关电路中。
在电压转换电路中，NPN三极管通常用作放大器或开关。
在一个典型的NPN三极管电压转换电路中，输入电压被施加到基极，而输出电压则从集电极获取。
当输入电压施加到基极时，它控制了集电极和发射极之间的电流，从而产生了输出电压。
通过适当选择电阻和电容，可以设计出不同类型的电压转换电路，例如放大器、比较器、振荡器等。
NPN三极管电压转换电路可以用于许多应用，包括信号放大、电压调节、波形整形等。
在放大器中，NPN三极管可以放大输入信号，并产生一个放大后的输出信号。
在开关电路中，NPN三极管可以用作开关，控制电路的通断。
需要注意的是，设计NPN三极管电压转换电路时需要考虑电路的稳定性、线性度、频率响应等因素。
此外，还需要注意电路中的功耗、热稳定性等问题，以确保电路的可靠性和稳定性。
总之，NPN三极管电压转换电路是一种常见且有用的电子电路，可以应用于许多不同的领域。
通过合理的设计和选择元器件，可以
实现各种不同类型的电压转换功能。
常用电平转换方案
常用的电平转换方案(1) 晶体管+上拉电阻法就是一个双极型三极管或 MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法跟 1) 类似。
适用于器件输出刚好为 OC/OD 的场合。
(3) 74xHCT系列芯片升压(3.3V→5V)凡是输入与 5V TTL 电平兼容的 5V CMOS 器件都可以用作 3.3V→5V电平转换。
——这是由于 3.3V CMOS 的电平刚好和5V TTL电平兼容（巧合），而 CMOS 的输出电平总是接近电源电平的。
廉价的选择如 74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列 (那个字母 T 就表示 TTL 兼容)。
(4) 超限输入降压法(5V→3.3V, 3.3V→1.8V, ...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制 (改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其 datasheets 明确注明"输入电压范围为0~5.5V"，如果采用 3.3V 供电，就可以实现5V→3.3V电平转换。
(5) 专用电平转换芯片最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的 (俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
(6) 电阻分压法最简单的降低电平的方法。
5V电平，经1.6k+3.3k电阻分压，就是3.3V。
(7) 限流电阻法如果嫌上面的两个电阻太多，有时还可以只串联一个限流电阻。
某些芯片虽然原则上不允许输入电平超过电源，但只要串联一个限流电阻，保证输入保护电流不超过极限(如 74HC 系列为 20mA)，仍然是安全的。
三极管、mos电平转换电路应用对比
三极管和MOS电平转换电路在电子电路设计中起着重要的作用。
它们可以将不同电平之间的信号进行转换，使得不兼容的电路能够相互协调工作。
本文将就三极管和MOS电平转换电路的特点、优劣势及应用进行对比分析，以期为电子工程师在实际应用中选择合适的电平转换电路提供参考。
二、三极管电平转换电路1. 特点：三极管电平转换电路是通过三极管的放大特性来实现信号电平的转换。
其简单、成本低廉，适用于小功率、低频率的电路。
2. 优劣势：① 优势：成本低、易于实现② 劣势：存在电压下降、功耗大、温度敏感等缺点3. 应用：常用于模拟信号的放大和处理、低频率数据传输等领域。
三、MOS电平转换电路1. 特点：MOS电平转换电路利用金属氧化物半导体场效应管（MOSFET）来进行电平转换，具有高输入电阻、低输入电流的特点，适用于高速、大功率的电路。
2. 优劣势：① 优势：输入输出电平匹配好、响应速度快、功耗低② 劣势：对静电、温度敏感，电压容忍度低3. 应用：广泛用于高速数字信号处理、功率放大、模数转换、电源管四、对比分析1. 成本：三极管电平转换电路的成本较低，而MOS电平转换电路的成本较高。
2. 性能：MOS电平转换电路具有更好的性能，响应速度快、功耗低、输入输出电平匹配好，而三极管电平转换电路存在电压下降、功耗大等问题。
3. 适用场景：三极管电平转换电路适用于小功率、低频率的电路，MOS电平转换电路适用于高速、大功率的电路。
4. 稳定性：MOS电平转换电路对静电、温度较为敏感，电压容忍度较低，而三极管电平转换电路在一定程度上稳定性较好。
五、结论三极管电平转换电路和MOS电平转换电路各有其优劣势，应根据实际应用的需求来选择合适的电平转换电路。
对于小功率、低频率的电路，可以选择成本低廉的三极管电平转换电路；对于高速、大功率的电路，则应选择性能更优越的MOS电平转换电路。
在实际应用中，还需综合考虑成本、性能、稳定性等因素，进行合理的选择。
npn三极管做ttl电平隔离电路
npn三极管做ttl电平隔离电路1. 介绍TTL（Transistor-Transistor Logic）是一种数字电路标准，广泛应用于计算机和数字电子设备中。
TTL信号具有高电平0-0.8V和低电平2-5V的特点。
在实际电路中，可能会遇到需要将TTL信号与其他设备隔离的情况，这时就需要用到npn三极管来搭建TTL电平隔离电路。
本文将详细介绍npn三极管做TTL电平隔离电路的原理和实际搭建方法。
2. 原理2.1 npn三极管的基本原理npn三极管是一种常用的双极型晶体管，由三个掺杂不同的半导体材料层叠而成。
它的结构包括一个n型硅基片（发射极）、一个细型p型硅片（基极）和一个n型硅片（集电极）。
在正常工作状态下，当在基极与发射极之间加上适当的电压时，npn三极管会进入导通状态，将电流传导到集电极。
2.2 TTL电平隔离电路原理TTL电平隔离电路的基本原理是利用npn三极管的放大和驱动特性，将输入端的TTL信号通过npn三极管进行驱动，输出端的TTL信号由另一组npn三极管进行放大，从而实现输入端和输出端之间的电平隔离。
3. 搭建方法3.1 确定电路参数确定需要隔离的TTL信号的输入输出特性，包括电压范围、电流大小等参数。
根据参数，选择合适的npn三极管型号和外围元器件。
3.2 绘制电路原理图根据已确定的电路参数，绘制TTL电平隔离电路的原理图，包括输入端和输出端的npn三极管连接方式、电阻、电容等外围元器件的连接方式。
3.3 电路搭建根据原理图，将npn三极管和外围元器件焊接在实际电路板上，注意连接的正确性和稳固性。
3.4 电路测试将搭建好的电路接入测试设备，验证输入端和输出端的电平隔离效果，调整电路参数，确保电路工作稳定可靠。
4. 应用场景4.1 工业控制领域在工业控制设备中，常常需要将控制信号和传感器信号进行隔离，以保护控制设备的安全稳定。
npn三极管做TTL电平隔离电路可以很好地满足这一需求。
npn三极管做ttl电平隔离电路
npn三极管做ttl电平隔离电路电子技术中，TTL（Transistor-Transistor Logic）电平隔离电路是一种常见且重要的电路设计。
在电路设计中，有时需要将不同电平之间进行隔离，以保护电路稳定和防止电压冲击。
本文将介绍如何使用npn 三极管构建TTL电平隔离电路。
首先，我们将解释npn三极管和TTL电平隔离电路的基本原理。
接下来，我们将详细讨论如何选取适当的三极管和其他元件，以及电路的连接方式和设计要点。
最后，我们将总结这种设计的优点和应用场景。
1. 基本原理npn三极管是一种常见的活动类型三极管，它由三个掺杂不同的半导体材料层叠而成。
它具有三个引脚，即发射极（E）、基极（B）和集电极（C）。
当一个足够大的正电压被施加在基极上时，电流可从发射极到集电极流动。
这个过程称为放大作用，使得npn三极管在电路中能够起到开关或者放大信号的作用。
TTL电平隔离电路是一种电路设计，可以将输入和输出之间的电平隔离，防止其中一个电路的变化影响到另一个电路。
TTL电平隔离电路通常由输入端、输出端和中间的隔离部分组成。
隔离部分的作用是将输入端和输出端之间的信号进行隔离处理，以保护电路的稳定性。
2. 选取适当的三极管和其他元件在设计TTL电平隔离电路时，选择适当的npn三极管是非常重要的。
根据具体的设计要求，选择具有合适放大倍数和最大电流容量的三极管。
同时，还要考虑温度特性、响应时间和功耗等因素。
一般情况下，常用的npn三极管型号有2N2222、2N3904等。
除了三极管，还需要选取适当的电阻和电容等元件。
电阻用于限制电流的流动，电容则用于平滑信号。
具体选取这些元件的数值和类型，需要根据具体的电路要求和预期设计的功能来确定。
3. 电路连接方式和设计要点在构建npn三极管的TTL电平隔离电路时，一种常见的连接方式是使用三极管的基极作为输入端，发射极作为输出端，集电极和适当的电阻、电容组成的电路隔离部分。
以下是一种常见的电路连接方式示意图。
三极管的level shift电路
一、概述三极管是一种常见的电子元件，广泛应用于各种电路中。
在数字电路中，常常需要将不同电平之间进行转换，而三极管的level shift电路就是一种常见的转换电路。
本文将介绍三极管的level shift电路的原理、设计方法和应用。
二、三极管的level shift电路原理三极管的level shift电路是利用三极管的放大特性，在输入端和输出端的不同电平之间进行电平转换。
其原理主要涉及到三极管的放大作用和控制作用。
1. 放大特性三极管是一种受控放大器，在适当的偏置条件下，可以放大输入信号。
这种放大特性使得三极管可以将输入端的低电平信号放大到输出端的高电平信号。
2. 控制作用三极管的基极、发射极和集电极之间存在着一定的电压和电流关系。
通过在基极加上适当的电压，可以控制三极管的工作状态，从而实现电平转换的功能。
三、三极管的level shift电路设计方法三极管的level shift电路设计方法主要包括选取三极管型号、确定接入电路、计算电路参数等。
1. 选取三极管型号根据level shift电路的功耗、频率响应、输入输出电平等要求，可以选取合适的三极管型号。
一般常用的有NPN型和PNP型的三极管。
2. 确定接入电路根据实际需求，确定level shift电路的输入端和输出端的电平要求，选择合适的电阻、电容等元件进行接入电路的设计。
3. 计算电路参数根据选取的三极管型号和确定好的接入电路，可以进行电路参数的计算，如偏置电路的电压、电流、放大系数等。
四、三极管的level shift电路应用三极管的level shift电路在数字电路中有着广泛的应用，常见的应用包括逻辑电平转换、驱动器电路、信号放大电路等。
1. 逻辑电平转换在数字电路中，不同逻辑电平之间常常需要进行转换，这时就可以使用三极管的level shift电路进行转换。
比如将CMOS电平转换为TTL 电平。
2. 驱动器电路在电机驱动器、显示器驱动器等电路中，需要将低电平信号转换为高电平信号，以驱动相应的器件工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见TTL电平转换电路
------设计参考
1.二、三级管组成的TTL/CMOS电平转换电路，优点是价格非常低，缺点是要求使用在
信号频率较低的条件下。
建议上拉电阻为10K时，可使用在信号频率为几百Khz以下的环境中，曾经在960Khz 的串口通信中做过测试。
上拉电阻越小，速率越高，但是电路的功耗也越高，在低功耗要求高的电路中需要慎重考虑。
在选择二、三极管时，尽量选用结电容小，开关速率高的。
A ) 图1所示电路，仅能使用在输入信号电平大于输出信号电平的转换上，例如3.3V转2.8V。
二极管选用高速肖特基二极管，并且V F尽量小，例如RB521S。
图1
B ) 图2电路，仅能使用在输入信号电平大于输出信号电平的转换上，例如3.3V转2.8V，否则PNP管可能关不断。
如果对输出低电平电压幅度有较严格的要求，PNP管则选用饱和压降小些的管子。
PNP管也不如NPN的通用。
VCC_OUT是输出信号的电源电压。
图2
C ) 图3是NPN管组成的转换电路，对输入和输出电平的谁高谁低没有要求，适用性很好。
其中VCC_IN是输入信号的电源电压，VCC_OUT是输出信号的电源电压。
转换后输出的低电平VOL=Vin_Lmax+Vsat，Vin_Lmax为输入信号低电平的最高幅值，Vsat为NPN管的饱和压降，如果对输出低电平电压幅度有较严格的要求，NPN管则选用饱和压降小些的管子，以满足一般电路中VOL<0.8V的要求。
图3
2.OC/OD输出的反相器组成的电平转换电路。
图4，由2级反相器组成，反相器必须是OC/OD输出的。
反相器的电源与输入信号的电平相同或者相匹配，最后的输出电平由上拉电阻上拉到输出信号的目标电平上。
上拉电阻的取值直接影响功耗和可适用的信号频率。
图4
3.驱动IC组成的电平转换电路，缺点是成本较高，但是优点是速率高通常可以用在几十
Mhz信号的电平转换中。
A ) 例如74LVC4244（单向），74LVC164245（双向“半双工”）
图5
图5中V CCA是高压电源，V CCB是低压电源。
B ) 又例如图6，TI公司的单路转换器SN74A VC1T45，V CCA、V CCB不区分高低压电源。
图6
C ) 图7，TI公司还有一款单路转换器TXS0101，OD输出。
V CCB是高压电源，V CCA是低压电源，要求V CCA ≤V CCB。
TXS0101是真正意义上的双向（“全双工”）转换。
图7
D ) 图8，下面是Union公司的双路电平转换IC，UM3202Q
图8。
