供配电课程设计任务书
供配电技术任务书

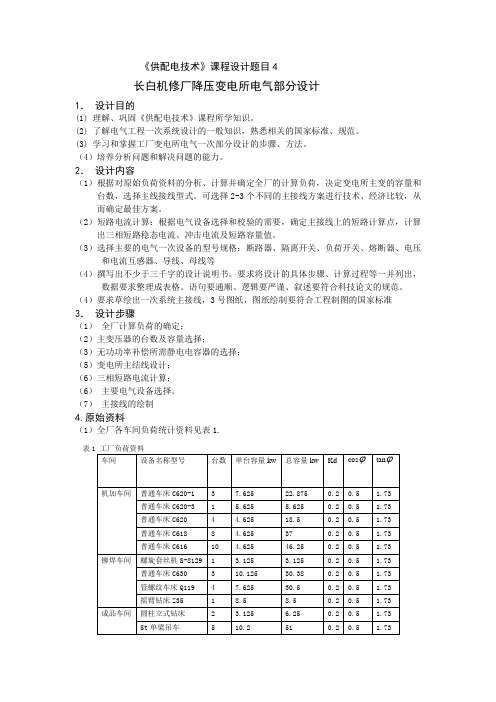

《供配电技术》课程设计题目4长白机修厂降压变电所电气部分设计1．设计目的(1) 理解、巩固《供配电技术》课程所学知识。
(2) 了解电气工程一次系统设计的一般知识，熟悉相关的国家标准、规范。
(3) 学习和掌握工厂变电所电气一次部分设计的步骤、方法。
（4）培养分析问题和解决问题的能力。
2．设计内容（1）根据对原始负荷资料的分析、计算并确定全厂的计算负荷，决定变电所主变的容量和台数，选择主线接线型式。
可选择2-3个不同的主接线方案进行技术、经济比较，从而确定最佳方案。
（2）短路电流计算：根据电气设备选择和校验的需要，确定主接线上的短路计算点，计算出三相短路稳态电流、冲击电流及短路容量值。
（3）选择主要的电气一次设备的型号规格：断路器、隔离开关、负荷开关、熔断器、电压和电流互感器、导线、母线等（4）撰写出不少于三千字的设计说明书。
要求将设计的具体步骤、计算过程等一并列出，数据要求整理成表格。
语句要通顺、逻辑要严谨、叙述要符合科技论文的规范。
（4）要求草绘出一次系统主接线，3号图纸，图纸绘制要符合工程制图的国家标准3．设计步骤（1）全厂计算负荷的确定；（2）主变压器的台数及容量选择；（3）无功功率补偿所需静电电容器的选择；（5）变电所主结线设计；（6）三相短路电流计算；（6）主要电气设备选择。
（7）主接线的绘制4.原始资料（1）全厂各车间负荷统计资料见表1.表1 工厂负荷资料车间设备名称型号台数单台容量kw 总容量kw Kd cosϕtanϕ机加车间普通车床C620-1 3 7.625 22.875 0.2 0.5 1.73普通车床C620-3 1 5.625 5.625 0.2 0.5 1.73普通车床C620 4 4.625 18.5 0.2 0.5 1.73普通车床C618 8 4.625 37 0.2 0.5 1.73普通车床C616 10 4.625 46.25 0.2 0.5 1.73 铆焊车间螺旋套丝机S-8129 1 3.125 3.125 0.2 0.5 1.73普通车床C630 3 10.125 30.38 0.2 0.5 1.73管螺纹车床Q119 4 7.625 30.5 0.2 0.5 1.73摇臂钻床Z35 1 8.5 8.5 0.2 0.5 1.73 成品车间圆柱立式钻床 2 3.125 6.25 0.2 0.5 1.735t单梁吊车 5 10.2 51 0.2 0.5 1.732立式砂轮 1 1.75 1.75 0.2 0.5 1.73牛头刨床B665 5 3 15 0.2 0.5 1.73万能铣床X63WT 1 13 13 0.2 0.5 1.73 磨砂车间立式铣床X52K 5 9.125 45.63 0.2 0.5 1.73滚齿机Y-36 5 4.1 20.5 0.2 0.5 1.73插床B5032 1 4 4 0.2 0.5 1.73弓锯机G72 1 1.7 1.7 0.2 0.5 1.73立式钻床Z512 1 0.6 0.6 0.2 0.5 1.73电极式盐浴电阻炉 5 20 100 0.2 0.5 1.73（2）负荷对供电质量要求第一、第二个车间为1级负荷，其余的两个车间为2级负荷。
9供配电课设任务书
河南城建学院《供配电技术》课程设计任务书班级 0924111-2专业电气工程及其自动化供配电技术指导教师张晓杰、刘海昌、田巍电气与电子工程系2018年6月《供配电技术》课程设计任务书一、设计时间及地点1、设计时间：2018年6月16日~2018年6月20日2、设计地点：2号教案楼B座403、405二、设计目的和要求1、设计目的通过该课程设计，使学生加强对供配电技术课程的了解，学会查寻资料、主接线设计，以及计算、分析等环节，进一步提高分析解决实际问题的能力。
2、设计要求<1）培养学生认真执行国家法规、标准和规范及使用技术资料解决实际问题的能力；<2）培养学生理论联系实际，努力思考问题的能力；<3）进一步理解所学知识，使其巩固和深化，拓宽知识视野，提高学生的综合能力；<4）懂得电力系统分析设计的基本方法，为毕业设计和步入社会奠定良好的基础。
3、文本格式要求：见附件A：供配电技术课程设计格式要求4、课程设计共有设计题目18个，0924111和0924112班各分18个小组，每3人为一个小组，每个小组编号和设计题目编号对应选择一个题目惊醒设计，小组分组情况见附件B：0924111-2班供配电技术课程设计分组名单。
三、设计课题和内容课题一：某厂总降压变电所的设计<一）基础资料1、负荷大小<1）用电设备总安装容量6630KW。
<2）计算负荷<10KV侧）P c =4522KW Q C =1405KVar2、全年工作时数为8760h；T max=5600h3、电源情况<1）工作电源由距该厂5km处变电站A接一回架空线路供电。
A变电站110kv母线，S k=1918MVAS B =1000MvA，A变电站安装两台SFSLZ----3150KVA/110KVA三绕组变压器：U高中 %=10.5U高低%=17 、U低中%=6%。
供电电压等级，由用户选用35KV一种电压供电。
供配电课程设计任务书
1. 设计内容及要求 φ 根据某工厂用电负荷，并适当考虑生产的发展，按安全可靠、技术先进、经济和的要求，确 定工厂变电所的位置与型式；通过计算负荷，确定主变压器台数及容量；进行短路电流的计算，选 择变电所的主线及高、低电气设备；选择整定继电保护装置；最后按要求写出设计计算说明书，绘 出设计图纸。 2. 课题设计资料 （ 1 ）工程总平面图见图 1 。图中的 A 为原液车间、 B 为纺炼车间、 C 为排毒机房、 D 为其他附属车 间、 E 为酸站、 F 为锅炉房。
表 1 某工厂负荷情况表
序号 车间设备名称 纺炼车间 纺丝机 筒绞机 烘干机 脱水机 通风机 淋洗机 变频机 传送机 小计 安装容量/kW Kd tanφ cosφ 计算负荷
P/kW
120 30 60 9 154 3.75 640 30.4 1047.15
Q/kvar
93.6 22.5 61.2 7.2 115.5 2.925 448 21.28 772.205
P/kW
780 169 240 112 168 2516.15
Q/kvar
507 109.85 180 78.4 117.6 1765.055
S/kVA
930.3 201.6 300 136.7 205.1 3076.16
2 3 4 5 6
（ 3 ）供电电源情况：按照供电局协议，化纤厂可由东南方 19 公里处的城北变电所 110/38.5/11kV 、 50MVA 变压器供电，供电电压可选。另外，可以从与化纤厂相距 5 公里的其他工厂引入 10kV 线 路做备用电源，但容量只能满足本厂负荷的 30% ，平时不准投入，只在本厂主要电源故障或检 修时投入。 （ 4 ）电源短路容量（城北变电所）： 35kV 母线的出线断路器断流容量为 1500MVA ；10kV 母线的出线 断路器断流容量为 350MVA 。 （ 5 ）供电局要求的功率因数：当 35kV 供电时，要求工厂变电所高压侧 cos φ ≥ 0.9 ；当 10kV 供电时， 要求工厂变电所高压侧 cos φ ≥ 0.95. （ 6） 电费制度： 按两部制电费计算。 变压器安装容量按每 1kVA 为 15 元 / 月， 动力电费为 0.3 元 /kW · h， 照明电费为 0.55 元 /kW · h 。 （ 7 ）气象资料：化纤厂地区最高气温 38 ℃，最热平均最高气温为 29 ℃，最热月地下 0.8m 处平均温 度为 22 ℃，年主导风向为东风，年暴雨日数为 20 天。 （ 8 ）地质水温资料：本厂地区海拔 60 吗，地层以黏土为主，地下水位 2m 。 3. 设计成果要求 （ 1 ）设计计算说明书。撰写项目设计说明书一份，要求条目清、计算正确、文本整洁。其内容可分 为不同标题撰写，各在一级标题之下，根据内容层次在拟定小标题，组成一个合理的文本框架。 （ 2 ）设计图纸。提供工厂变电所电气主接线图一张，要求图纸格式符合国标绘图规范。
建院供配电及照明课程设计任务书
河北建筑工程学院课程设计任务书
课程名称：
系：
专业：
班级：
学号：
学生姓名：
指导教师：
职称：
年月日
照明配电课程设计任务书
一、设计目的
通过设计，系统掌握供配电及照明基本知识，使学生学会电气照明工程的设计方法，掌握电气照明工程设计步骤，提高电气照明设计的基本技能。
二、设计任务
给一个普通住宅进行照明配电设计
三、基本要求
按照国家标准GB50052-95《供配电系统设计规范》、GB50054-95《低压配电设计规范》和《建筑照明设计标准》等规范，进行照明配电设计。
做到“安全、可靠、优质、经济”的基本要求。
并处理好局部与全局、当前与长远利益的关系，以便适应今后发展的需要，同时还要注意电能和有色金属的节约等问题。
四、设计内容
1、确定整个大楼的照明计算负荷。
2、拟定供配电方案
3、选择各线路的导线型号规格及敷设方式。
4、电气照明的设计计算
五、编写设计说明书的具体要求
1、设计说明书应包括设计题目、方案论证、负荷计算、设备及导线的选择等。
2、设计说明书要求方案可行，计算方法正确，图纸规范无误，条理清楚，语言通顺。
3、设计要求在第20周之前完成，设计验收项目有:(1)负荷计算表，(2)设备明细表，
(3)照明平面图，(4)照明系统图等。
《供配电技术》课程设计任务书、指导书
南京工业大学自动化与电气工程学院《供配电技术》课程设计任务书、指导书二零一三年六月二十日编制《供配电技术》课程设计任务书一、设计题目某工厂办公楼供配电系统设计。
二、工程概况本建设项目为南京市某工厂内办公楼建筑，该建筑由地面上11层、局部地下1层组成，建筑面积27464m2，建筑高度44.1m，属2类高层建筑。
该建筑地下1层为水泵房及备用设备房，地上1层为开敞式办公用房及部分设备用房（含变配电所），2层为内部食堂及部分办公用房，3～5层为开敞式办公用房，6～11层为办公及会议用房。
三、初始条件1、供电电源本工程供电电源为10KV高压电缆埋地引入，电源取自工厂总变配电所。
2、动力设备容量初始条件表1 各类动力设备容量、数量、安装位置续表13、照明设备容量初始条件（1）楼层一般照明配电箱容量表2 楼层一般照明配电箱容量、数量、安装位置注：本工程原则上每个楼层设置一个楼层一般照明总配电箱，如有需要，可在楼层总照明配电箱输出端后接二级照明配电箱（局部区域），各楼层一般照明配电箱编号为1AL（下级为1AL1、1AL2·）、2AL等，或1AL1（下级为1AL1-1、1AL1-2·）、1AL2等。
各楼层一般照明配电箱的容量按照负荷密度估算，依据该配电箱服务面积、单位面积负荷密度指标（含灯具照明、普通插座，负荷密度值参照PDF文档），估算出该配电箱的照明负荷容量。
（2）楼层应急照明配电箱容量表3 楼层应急照明配电箱容量、数量、安装位置注：根据国家相关规范规定，每个防火分区（本工程每个楼层为一独立防火分区）必须单独设置应急照明配电箱。
各楼层应急照明配电箱编号为1AE、2AE、3AE·等。
（3）其他属于照明负荷类的设备容量（配电箱容量）表4 其他属于照明负荷类设备（配电箱）容量、数量、安装位置四.设计内容1、低压配电干线系统设计含：干线配电方式、干线导体类型和截面选择、干线敷设路由及敷设方式等设计内容。
【免费下载】电气1204供配电课程设计指导书与任务书
供配电技术课程设计指导书与任务书指导教师：翁志远2015.6月1、课程设计目的工厂供电课程设计作为独立的教学环节，是自动化及相关专业集中实践性环节系列之一，是学习完《供配电技术》课程后，进行的一次综合设计。
其目的在于加深对供配电技术的理解，掌握工厂供配电技术初步的工程设计能力和分析解决供配电技术问题的能力；提高学生在供配电技术应用方面的实践技能和科学作风；培育学生综合运用理论知识解决问题的能力，力求实现理论结合实际，学以致用的原则。
学生通过查阅资料、负荷计算及无功补偿、变电所主变压器选择及主结线方案的确定、短路电流的计算和电气设备的选择与校验、防雷接地设计、资料整理等环节，初步掌握工程设计方法和组织实践的基本技能；熟悉开展科学实践的程序和办法，为今后从事生产技术工作打下必要的基础；学会灵活运用已经学过的知识，并能不断接受新的知识，大胆发明创造的设计理念。
2、课程设计要求课程设计应充分体现“教师指导下的以学生为中心”的教学模式，以学生为认知主体，充分调动学生的积极性和能动性，重视学生自学能力的培养。
根据课程设计具体课题安排时间，分小组进行。
根据合理的进度安排，一步一步、踏踏实实地开展课程设计活动，按时完成每部分工作。
课程设计集中在教室进行，每天由班长负责考勤，指导教师抽查。
在课程设计过程中，坚持独立完成，实现课题规定的各项指标，并写出设计报告。
3、课程设计时间及进度安排课程设计集中在一周（5天）进行。
为保证达到预计的教学任务及目的，以小组为单位分别进行资料的收集、方案论证、负荷计算及无功补偿、变电所主变选择及主结线方案的确定、短路电流的计算和电气设备的选择与校验、防雷接地设计。
具体进度及要求安排如下：时间内容第1天布置课题，准备设计资料及熟悉课题方案论证、分析、讨论第2天确定车间的计算负荷确定车间变电所的变压器台数、容量及主结线方案及短路电流计算第3天高低压电气设备和导线的选择及防雷设计确定车间配电支干线、干线及配电箱的计算负荷第4天选择导线的截面和型号绘制车间配电系统图及平面图第5天整理资料、写课程设计报告递交课程设计报告、总结4、 课程设计内容课程设计的主要内容有：负荷计算和无功功率补偿、变电所主变压器台数和容量的选择、变电配所位置的选择、变配电所主结线方案的设计、短路电流的计算、变电所一次设备的选择与校验、供电系统的过电流保护、二次回路接线的设计与安装、供配电线路的设计计算、防雷保护设计。
供配电技术课程设计任务书11607131、1607132
《供配电技术》课程设计任务书专业电气工程及其自动化班级1607131、1607132（电气技术方向）一、目的和要求供配电技术课程设计是该课程理论教学之后的一个集中性实践教学环节，要求学生在学习供配电技术基本知识的基础上，通过综合应用所学知识设计一个具体任务的供配电一次系统。
通过设计进一步巩固所学过的理论知识，熟悉供配电系统的基本构成和任务，了解常用电气设备的结构、原理、性能、用途，掌握中小型变电所电气一次部分设计的步骤和要求。
了解变电所电气设计相关的国家标准、规程、规范以及电气主接线的绘制方法，学会查阅供配电设计手册、设备手册的方法，树立工程观念，培养分析和解决一般工程实际问题的能力。
二、设计内容根据给定的设计任务完成供配电系统电气一次部分的设计（设计任务附后）。
三、基本要求：（1）掌握供配电系统设计的方法、内容和步骤。
（2）根据所给定设计任务，按照安全可靠、技术先进、经济合理的要求，完成变配电系统电气一次部分的设计任务，写出设计说明书。
（3）具备计算机绘图能力，绘出供配电系统一次系统设计图样。
（4）提交的设计报告内容充实、方案合理、图纸齐全。
撰写格式符合相关要求。
四、进度安排五、课程设计报告课程设计报告用纸一律采用A4纸。
上下边距为2.2cm，左边距3.0cm（留装订线），右边距为 2.0cm。
设计报告封面必须统一。
内容包括评分表、封面、目录、正文、收获、参考文献等（并按此顺序装订）。
六、设计参考资料[1] 刘燕. 供配电技术 [M]. 北京：机械工业出版社，2016.[2] 任元会. 工业与民用配电设计手册 [M]. 3版. 北京：中国电力出版社，2005.[3] 刘笙. 电气工程基础 [M]. 2版. 北京：科学出版社，2008.[4] 许继继电保护装置说明书许继集团技术资料[5] 弋东方．电气设计手册电气一次部分[M]．北京：中国电力出版社，2002.[6] 刘宝林. 电气规程规范及标准大全 [M]. 北京：中国计划出版社，1991.[7] 余建明，同向前，苏文成. 供电技术 [M]. 4版. 北京：机械工业出版社，2008.[8] 翁双安. 供配电工程设计指导.北京：机械工业出版社，2012.[9] 中国机械工业联合会.供配电设计规范 [S] 北京：中国计划出版社，2010.[10] 刘介才主编. 工厂供电设计指导.北京：机械工业出版社，1998[11] 刘介才主编. 实用供配电技术手册..北京：中国水利水电出版社，2002[12] 刘介才主编. 工厂供用电实用手册.北京：机械工业出版社，2001七、成绩评定课程设计成绩由平时表现、报告及设计答辩三个方面成绩组成，各部分所占比例分别为30%、50%、20%。
供配电技术课程设计任务书
《供配电技术》课程设计任务书（1）一、设计题目××机械厂降压变电所的电气设计二、设计要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线。
写出设计说明书。
三、设计依据1．工厂总平面图如图1所示。
图1 工厂总平面图2．工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为3500h，日最大负荷持续时间为8h。
该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。
低压动力设备均为三相，额定电压为380V。
照明及家用电器均为单相，额定电压为220V。
本厂的负荷统计资料如表1所示。
表1 工厂负荷统计资料表3．供电电源情况按照工厂与当地供电部门签订的供电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线型号为LGJ—95，导线为等边三角形排列，线距为1m；干线首端（即电力系统的馈电变电电站）距离本厂约10km，干线首端所装高压断路器断流容量为500MVA，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为2s。
为满足工厂二级负荷的要求，可采用联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度达100km，电缆线路总长度达30km。
4．气象资料本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-8℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8m处平均温度为25℃。
5．电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制缴纳电费。
每月基本电费按主变压器容量为0.5元/（kVA），动力电费为0.4元/(kW·h),照明（含家电）电费为0.6元/(kW·h)，工厂最大负荷时的功率因数不得低于0.92。
供配电课程设计任务书资料
供配电技术课程设计任务书班级：火电厂集控运行14-2班学生：目录实训任务1供配电基本知识实训任务2工厂电力负荷的计算实训任务3短路电流及其计算实训任务4 工厂电气设备及一次系统实训任务5工厂电力线路实训任务6工厂供配电系统的过电流保护实训任务7防雷、接地及电气安全实训任务8工厂供配电系统的二次回路和自动装置实训任务9工厂的电气照明实训任务10工厂供配电系统运行维护与管理实训任务1供配电基本知识一、课程设计目的通过实训，使学生掌握共配电的基本理论知识，能够看懂工厂供配电系统图，并在劳动观念、求实精神、工作方法与态度等方面得到锻炼和培养。
二、课程设计任务（1）掌握供配电定义，要求，电力系统，电力网含义，额定电压标准，电能质量衡量标准，电力系统中性点运行方式；（2）掌握电力系统图的分析法方法。
三、课程设计要求（1）分组学习讨论供配电的定义，要求，分清电力系统与电力网的区别；（2）掌握电力系统中额定电压的算法，电能质量的判断；（3）能根据中性点电力系统图识别中性点运行方式，能区分各运行方式的优缺点，根据现有条件选择合适的中性点运行方式；（4）课程设计过程中培养学生安全用电、节约用电的意识，严格以企业7S的标准要求学生。
四、注意事项（1）辨别各类型工厂进线电源电压大小；（2）分清不同发电厂发电原理；（3）区分电力系统，电力网的概念，电力系统图的分析；（4）会计算各电网和电力设备的额定电压；（5）区分不同中性点运行方式特点，适用范围。
五、课程设计步骤1、理论知识讲解（1）工厂供配电基本知识。
①工厂供配电概念，要求，发电厂类型，自备电源，电力系统的额定电压，电能质量，谐波；②电力系统图识别；③电力系统中性点运行方式。
（2）小组展示分小组识别电力系统图，讲清供配电顺序。
（3）总结供配电的基本环节，注意事项。
六、课程设计作业观看视频（校园电力系统流程-20min;公安系统电力系统布线-20min）实训任务2工厂电力负荷的计算一、课程设计目的掌握工厂电力负荷的计算方法，会进行简单的工厂电力负荷计算。
供配电设计任务书
《供配电课程设计》任务书设计题目配电系统设计学院电气工程学院班级姓名学号指导教师时间一、设计任务1、变配电所设计变配电所设计包括以下基本内容：1) 负荷计算及无功功率补偿计算。
2) 变配电所所址和型式的选择。
3) 变电所主变压器台数、容量及类型的选择。
4) 变配电所主结线方案的设计。
5) 短路电流的计算。
6) 变配电所一次设备的选择。
2、高压配电线路设计高压配电线路设计包括以下基本内容：1) 高压配电系统方案的确定。
2) 高压配电线路的负荷计算。
3) 高压配电线路的导线和电缆的选择。
3、低压配电线路设计低压配电线路设计包括以下基本内容：1)低压配电系统方案的确定。
2)低压配电线路的负荷计算。
3)低压配电线路的导线和电缆的选择。
4)低压配电设备和保护设备的选择。
二、原始资料1、负荷状况：参照相关规范，确定车间用电负荷2、供电电源：电源进线为10KV电缆线路，经高压配电室，引至各车间变电所，上级断路器开断容量400MVA。
厂区中10KV的龙门吊、水泵为高压直供，其余为车间变电所220/380V供电。
配电室配备备用电源。
3、气象、土壤等资料：1)．海拔高度12.5m．2)．年最热月温度，平均28.2℃，平均最高32℃．3)．极端最高温度40.7℃，极端最低-14℃．4)．年雷暴日数T=36.4．5)．最热月地面下0.8m处土壤平均温度27.7℃．6)．土壤电阻率p=100Q．m．三、设计内容1、确定该厂的各级计算负荷及各负荷的等级电源进线为YJV-10kV，经高压配电室，引至各车间变电所，上级断路器开断容量400MV A。
厂区中10kV的龙门吊、水泵为高压直供，其余为车间变电所220/380V供电。
车间1旁设车间变电所一个，距总高压配电室800m，供车间1使用；车间2旁设车间变电所一个，距总高压配电室1100m，供车间2使用；2、确定该厂配电系统的接线方式根据供电要求，划分供电回路，确定整个工厂的电气主接线，画出主接线图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉林建筑大学城建学院
供配电系统课程设计任务书
___________ 学院 _________ 专业 _________ 班级 题目： _ 某化纤厂 10KV 变电所电气设计 _ 课程设计（论文）从 _____ 年 ____ 月 ____ 日起到 _____ 年 ____ 月 ____ 日 学生 _________
1. 设计内容及要求 φ 根据某工厂用电负荷，并适当考虑生产的发展，按安全可靠、技术先进、经济和的要求，确 定工厂变电所的位置与型式；通过计算负荷，确定主变压器台数及容量；进行短路电流的计算，选 择变电所的主线及高、低电气设备；选择整定继电保护装置；最后按要求写出设计计算说明书，绘 出设计图纸。 2. 课题设计资料 （ 1 ）工程总平面图见图 1 。图中的 A 为原液车间、 B 为纺炼车间、 C 为排毒机房、 D 为其他附属车 间、 E 为酸站、 F 为锅炉房。
办公楼
C D B
A
食堂 宿舍 宿舍
E
F
图 1 某工厂总平面图（ 1cm=200m ） 根据地理位置及各车间计算负荷大小，决定设立 3 个车间变电所，各自供电范围如下： 变电所 I ：纺炼车间、锅炉房；变电所 II ：原液车间、办公及生活区；变电所 III ：排毒车间、酸 站、其他车间。要求学生选择变电所 I ～ III 中的任何一个进行设计。 （ 2 ）工厂负荷数据：化纤厂多数车间为 3 班制，年最大负荷利用小时数为 6400 小时。化纤厂 负荷统计资料见表 1.
表 1 某工厂负荷情况表
序号 车间设备名称 纺炼车间 纺丝机 筒绞机 烘干机 脱水机 通风机 淋洗机 变频机 传送机 小计 安装容量/kW Kd tanφ cosφ 计算负荷
P/kW
120 30 60 9 154 3.75 640 30.4 1047.15
Q/kvar
93.6 22.5 61.2 7.2 115.5 2.925 448 21.28 772.205
4. 设计进度安排及完成的相关任务
周次 第 1-2 天 第3天 第4天 第5天 第6天 第7天 第8天 第9天 第 10 天
设计任务及要求 查找相关资料，学习相关文献、规章、手册，复习有关的知识点，提出总 体方案 进行负荷计算和无功补偿方面的设计 确定变电所的位置、变压器台数、容量及型号 选择各线路导线截面 进行短路电流的计算 选择变电所高低压设备 画设计图纸 撰写和整理设计说明书 答辩
P/kW
780 169 240 112 168 2516.15
Q/kvar
507 109.85 180 78.4 117.6 1765.055
S/kVA
930.3 201.6 3Fra bibliotek0 136.7 205.1 3076.16
2 3 4 5 6
（ 3 ）供电电源情况：按照供电局协议，化纤厂可由东南方 19 公里处的城北变电所 110/38.5/11kV 、 50MVA 变压器供电，供电电压可选。另外，可以从与化纤厂相距 5 公里的其他工厂引入 10kV 线 路做备用电源，但容量只能满足本厂负荷的 30% ，平时不准投入，只在本厂主要电源故障或检 修时投入。 （ 4 ）电源短路容量（城北变电所）： 35kV 母线的出线断路器断流容量为 1500MVA ；10kV 母线的出线 断路器断流容量为 350MVA 。 （ 5 ）供电局要求的功率因数：当 35kV 供电时，要求工厂变电所高压侧 cos φ ≥ 0.9 ；当 10kV 供电时， 要求工厂变电所高压侧 cos φ ≥ 0.95. （ 6） 电费制度： 按两部制电费计算。 变压器安装容量按每 1kVA 为 15 元 / 月， 动力电费为 0.3 元 /kW · h， 照明电费为 0.55 元 /kW · h 。 （ 7 ）气象资料：化纤厂地区最高气温 38 ℃，最热平均最高气温为 29 ℃，最热月地下 0.8m 处平均温 度为 22 ℃，年主导风向为东风，年暴雨日数为 20 天。 （ 8 ）地质水温资料：本厂地区海拔 60 吗，地层以黏土为主，地下水位 2m 。 3. 设计成果要求 （ 1 ）设计计算说明书。撰写项目设计说明书一份，要求条目清、计算正确、文本整洁。其内容可分 为不同标题撰写，各在一级标题之下，根据内容层次在拟定小标题，组成一个合理的文本框架。 （ 2 ）设计图纸。提供工厂变电所电气主接线图一张，要求图纸格式符合国标绘图规范。
S/kVA
152.2 37.5 85.7 11.5 192.5 4.76 781.2 37.1 1302.46
1
150 40 80 15 220 5 800 38
0.8 0.75 0.75 0.6 0.7 0.75 0.8 0.8
0.78 0.75 1.02 0.8 0.75 0.78 0.7 0.7
续表
cos 序号 车间设备名称 原液车间照明 小计 酸站照明 小计 锅炉房照明 小计 排毒车间照明 小计 其他车间照明 小计 全厂计算负荷总计 安装容量/kW 1040 260 320 160 240 Kd 0.75 0.65 0.75 0.7 0.7 tanφ 0.65 0.65 0.75 0.7 0.7 φ 计算负荷
