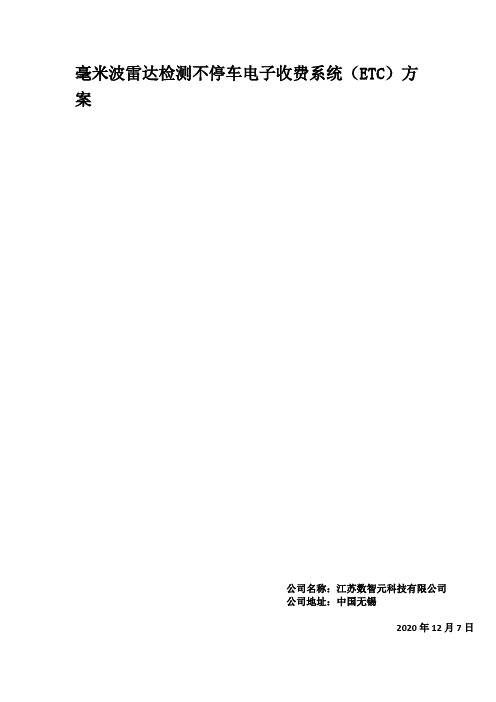

毫米波雷达检测不停车电子收费系统(ETC)方

公司名称:江苏数智元科技有限公司
公司地址:中国无锡

2020年12月7日
毫米波雷达检测不停车电子收费系统(ETC)方案
近年,我们陆推出了很多优选的产品以及技术方案,这些方案都
是基于真实的成功技术、产品都是经过市场验证,成熟的技术专家有
丰富的技术支持经验,不停车电子收费系统(ETC)微波雷达检测方
案就是其中一个。
传统的不停车收费系统(ETC),其车辆检测一般采用地感线圈感
应或地磁感应技术来实现,前者需要将其埋在路面下,后者可以安装
在车道的两侧,或者埋在路面下。但他们安装都比较麻烦,需要对路
面或道路进行施工。那么,有没有一种车辆检测技术,不需要对路面
或道路进行施工就可以进行车辆检测呢?
有,其中一种就是微波雷达车辆检测技术。在微波雷达有效覆盖的扇
形区域内,分别向各自车道划定区域定向发射连续的低功率微波信
号,根据被检测目标返回的回波,测算出目标的距离及移动速度,即
可分车道来探测车道中车辆的情况,并向不停车收费系统车道控制发
送信息。微波雷达的主要优势是,可全天候应用,探测距离更远,检
测车辆更精确可靠,并可根据需要进行适时调整。
目前,在民用领域,比较成熟的微波雷达一般采用24G的雷达技术,
可采用单发射单接收系统、单发射双接收系统和多发射多接收系统,
根据需求在更广的扇形区域角度内更精确
地进行目标的感测。

编辑者:高志鹏

道路雷达探测服务方案设计

道路雷达探测服务方案设计

道路雷达探测服务方案设计方案概述:道路雷达探测服务方案旨在利用雷达技术实现对道路上车辆和行人的探测,以提供实时的交通状况信息和安全警示。

本方案将涵盖雷达传感器的选型与布置、数据处理与分析算法、实时交通状况展示平台等方面。

方案设计:1. 雷达传感器选型与布置:选择适合道路监测的短程雷达传感器,具备广泛探测范围和高分辨率的特点。

根据道路情况和监测需求,合理布置雷达传感器,覆盖重要交叉口、道路段和人行道等区域。

2. 数据采集与传输:将雷达传感器采集的原始数据通过无线通信或有线网络传输到服务器,保证数据的稳定传输和及时到达,确保实时性和准确性。

3. 数据处理与分析算法:设计有效的数据处理与分析算法,对采集到的雷达数据进行噪声滤波、目标检测与跟踪等处理,提取关键特征并识别交通参与者,如车辆和行人的位置、速度、方向等信息,并结合历史数据进行交通状况分析与预测。

4. 交通状况展示平台:建立交通状况展示平台,通过地图等形式直观显示监测区域的实时交通状况,包括拥堵情况、车流量、行人密度等。

同时,提供交通报警功能,及时发出警示,引导交通参与者采取措施避免事故和拥堵。

5. 数据存储与管理:将处理后的数据存储在数据库中,实现数据的长期保存和管理,为后续数据查询、统计和分析提供支持。

同时,需要确保数据的安全性和完整性,采取数据备份和权限控制等措施。

6. 系统优化与维护:对服务系统进行性能优化,如算法优化、网络传输优化等,提高系统的稳定性和可靠性。

定期维护和检修雷达传感器,确保其工作状态和精度。

及时修复系统故障,提供及时的技术支持和维护。

方案应用:1. 交通管理与规划:通过道路雷达探测服务获得的交通状况信息,可以帮助交通管理部门对交通流量进行调整和优化,合理规划道路交通系统,提高道路通行效率。

2. 交通安全监测:道路雷达探测服务可以实时监测道路上的车辆和行人,提供实时的交通状况信息和安全警示,帮助交通参与者避免事故和拥堵。

车载毫米波雷达技术要求及测试方法

车载毫米波雷达技术要求及测试方法

一、概述汽车产业的快速发展促使车载雷达技术得到广泛关注。

作为一种重要的传感器,在车辆安全和自动驾驶中发挥着至关重要的作用。

毫米波雷达作为车载雷达的技术之一,近年来得到了广泛的研究和应用。

本文将重点介绍车载毫米波雷达技术的要求及测试方法,以期为相关研究和应用提供参考和指导。

二、车载毫米波雷达技术要求1. 高精度测距车载毫米波雷达的基本功能之一是测距,其要求能够精准地测量前方障碍物的距离。

在自动驾驶应用中,高精度的测距能有效避免碰撞事故的发生。

2. 高分辨率成像除了测距外,车载毫米波雷达还需要具备高分辨率的成像能力,能够清晰地识别出目标物体的形状和轮廓。

这对于实现智能驾驶和自动泊车等功能至关重要。

3. 宽带工作车载毫米波雷达需要具备宽带的工作频率范围,以适应不同环境下的工作需求。

宽带工作还有助于提高雷达的分辨率和抗干扰能力。

4. 高可靠性在车载应用场景中,毫米波雷达需要具备高可靠性和稳定性,能够在恶劣天气和复杂交通环境下正常工作,并能够长时间实现连续监测。

5. 低功耗车载毫米波雷达需要具备低功耗的特点,以满足车载系统对能源的高效利用需求,同时也有利于提高雷达的工作寿命。

三、车载毫米波雷达测试方法1. 测距精度测试车载毫米波雷达的测距精度测试需要采用标准的测距测试设备,根据实际距离进行测量,并与雷达输出结果进行对比分析,以评估其测距精度。

2. 成像分辨率测试成像分辨率测试需要使用不同形状和尺寸的目标进行测试,通过对成像效果的定量分析,评估车载毫米波雷达的成像分辨率。

3. 工作频率范围测试工作频率范围测试需要利用专用的测试设备对雷达的工作频率进行扫描和测试,以确认其在广泛的频率范围内能够正常工作。

4. 可靠性测试可靠性测试需要在不同环境条件下对车载毫米波雷达进行长时间的连续工作测试,以评估其在复杂环境中的可靠性和稳定性。

5. 功耗测试功耗测试需要利用专用的测试设备对车载毫米波雷达的功耗进行实时监测和记录,以评估其在实际工作中的能耗情况。

雷达测速方案-PPT

雷达测速方案-PPT

光纤

机 光纤收发器

机 光纤收发器

机 光纤收发器

机 光纤收发器

机 光纤收发器





前端主要设备示意图
接入中心管理平台
主机 光纤收发器
补光灯 雷达测速仪 图像采集单元
智能交通管理平台结构关系图
数据接口服务
数据中转站
视频录像服务
磁盘阵列
应急备份服务器
数据中心服务器
数据库务器
WEB数据管理客户端
超速抓拍系统安装效果图
桥西系统安装效果图
桥东系统安装效果图
湖北鄂东长江公路大桥大桥 雷达测速超速预警系统技术方案 雷达测速超速预警系统技术方案 预警系统
一.系统概述
• 当前,因机动车辆超速引发的交通事故不断上升,由于车速快,司机对路 面情况、前方车辆、行人等各种情况的反应时间短,同时由于车速快而导 致在发生紧急情况时制动距离短,轻者造成追尾,车辆受到损坏;重者导 致人身伤亡,给社会和家庭带来重大损失和痛苦。 据统计,交通事故中有90%以上是由于超速而引起的。利用现代高新技术, 建设一套超速检测自动记录系统,及时发现超速,并对驾驶员进行批评、 教育和经济处罚是减少超速违法行为、维护道路安全的重要途径。 雷达测速根据多普勒频移的物理现象,通过接收被测移动物体反射波的频 移量与被测物体的运动速度的对应关系来测速,具有易于发现目标、测速 准确、测速距离远、技术成熟、价格合理的优点,是目前应用较为广泛的 测速方式。
角色2
权限2 …… 权限n
…… 角色n
用户日志 用户日志
五、系统工作流程 系统工作流程
车辆检测(测速)
图像采集及抓拍

微波雷达测速测距传感1

微波雷达测速测距传感器1.微波雷达测速测距传感器应用范围微波测速说明微波信号源采用全固态器件,合金捛腔体喇叭形天线收发,混频管接收经反射后的微波信号与发射波信号混频。

被测物体移动时,由于直达波和反射波混合的结果在接收检波器上混频出差拍信号,该差拍信号的频率和移动物体速度成线性关系。

速度越快,差拍频率越高,速度越慢,差拍信号频率越低。

被测物体与微波腔体振荡器不移动时,输出的频率为零。

探头对目标距离近信号输出幅度大,探头对目标距离远信号输出幅度小.利用信号幅度特性可得到距离信息。

(对相对运动的物体而言)2.远程微波远程测速 /测距传感头(测程3-1000m)微波远程测速传感头用于车,船,飞鸟,等目标的远距测速>1000m(试验时大于2km)同时提供微波雷达测距传感器(测程水面大于300m)本振10G CWFM 调制频偏80mhz收发采用双头,发送电压DC8v电流80mA/20mw(测速传感器)\测距传感器(DC+12.5v电流100mA)接收+DC6-12.5V电流7 0mA3。

微波雷达测速传感器(测程0.1-300m)微波腔体振荡器频率为1 0.525G可用于非接触测量车辆供微波腔体振荡器频率为10.525G可用于非接触测量物体车辆的移动速度角度70度,腔体内包含混频管震荡管及收发谐振天线微波测距原理本雷达测距传感器是依据调频连续波原理(FMCW Frequency Mod u lat ed Continuous Wave)为基础的雷达物位计,它区别于脉冲式雷达,并因其探测近距离优越的性能而广泛应用于汽车防撞及工业物位领域。

物位测量精度不受介质介电常数、浓度(密度)、压力和温度的影响物位测量精度不受雾,泡沫、粉尘、蒸汽以及容器形状影响雷达使用线性调频高频信号,发射频率随一定时间间隔的线性(频率),频率范围为 10.5G , 波长约为3cm。

由于发射频率是随着信号调制的时间变化的,接收混频后输出与反射物体距离成比例的低频回波信号。

雷达测速抓拍系统设计方案

雷达测速抓拍系统设计方案技术设计方案介绍设计单位:广州莱安智能化系统开发有限公司网站:地址:广州市天河区中山大道建中路5号天河软件园海天楼3A06用户服务中心:Tel:联系人:周先生:陈先生:欢迎来电索取详细方案或来电洽谈业务,免费提供设计方案,价格实惠公司简介广州莱安智能化系统开发有限公司成立于是2002年,专业从事数字网络视频监控系统、智能视频分析、机房动力环境监控、机房建设、雷达测速、闯红灯电子警察抓拍、电子治安卡口、智能控制等智能化系统开发的大型综合型企业,欢迎来电洽谈业务!质量方针:以人为本、质量第一公司成立至今,坚持以领先的技术、优良的商品、完善的售后服务、微利提取的原则服务于社会。

我公司为您提供的产品,关键设备采用高质量进口合格产品,一般设备及材料采用国内大型企业或合资企业的产品,各种产品企业都通过ISO9001国际质量体系认证。

有一支精良的安防建设队伍,由专业技术人员为您设计,现场有专业技术人员带领施工,有良好职业道德施工人员。

我公司用户拥有优质的设计施工质量和优质的售后服务保障。

客户哲学:全新理念、一流的技术、丰富的经验,开创数字新生活专注——维护世界第一中小企业管理品牌、跟踪业界一流信息技术、传播经营管理理念是莱安永恒不变的追求,莱安坚持“全新的理念、一流的技术、丰富的经验、优质的服务”,专注于核心竞争力的建设是莱安取得今天成功的根本,也必将是莱安再创辉煌的基础!分享——“道不同,不相谋”,莱安在公司团队之间以及与股东、渠道伙伴、客户之间均倡导平等、共赢、和谐、协同的合作文化,在迎接外部挑战的过程中,我们共同期待发展和超越,共同分享激情与快乐!“合作的智慧”是决定莱安青春永葆的最终动力!客户服务:以高科技手段、专业化的服务为客户创造价值分布于神州大地各行业中的800万中小企业是中国最具活力的经济力量,虽然没有强势的市场影响力和雄厚的资金储备,但无疑,个性张扬的他们最具上升的潜力,后WTO时代市场开放融合,残烈的竞争使他们的发展更加充满变数。

车辆测速系统程序设计方案

车辆测速系统程序设计方案项目介绍车辆测速系统是一种为了测量车辆行驶速度的系统。

通常情况下,车辆测速系统使用激光器或雷达测量车辆行驶的速度。

本文将讨论车辆测速系统的程序设计方案。

程序设计概述该系统主要由以下几部分组成:•激光器或雷达设备:用于测量车速。

•嵌入式计算机:对测速仪器采集的数据进行处理,包括筛选、解码、计算等操作。

•显示设备:将测量结果显示给用户。

系统程序设计方案数据采集车辆测速系统的核心是数据采集,其中激光器和雷达设备是最常见的数据采集设备。

激光器和雷达设备都能够测量车辆的时间和距离,并转化为车辆的速度。

为了更好地获取数据,测试设备应安装在具有横向稳定性的地方(例如大型混凝土表面)。

数据处理系统采用以下步骤进行数据处理:1.采集原始数据。

2.转换原始数据格式并进行筛选,以剔除不需要的数据。

3.计算车辆速度。

计算车速的数学公式是速度=路程÷时间。

对于车辆来说,路程即为激光束或雷达信号从之前的位置到目标车辆的位置所需的行驶距离。

时间是从激光束或雷达信号发射到接收到反射信号所需的时间。

系统将采集到的距离和时间信息通过公式计算车速。

显示测量结果测量结果按照需要通过显示器的形式显示。

例如,可以使用LED数字显示器显示车速。

还可以使用计算机或移动设备来记录和分析车速数据。

系统设计要求车辆测速系统设计应该满足以下要求:1.系统应该准确地测量车速,并且可以在多种气象条件下稳定工作。

2.数据处理应该根据测量结果提供准确的车速信息。

3.程序应该尽可能的优化,以最小化处理时间并提高系统响应速度。

4.系统应该符合行业标准和相关的法律法规。

结论以上是车辆测速系统程序设计方案的细节。

通过采用合适的设备和进行相应的数据处理,车辆测速系统能够提供准确的车速信息。

要设计一个良好的车辆测速系统,需要对激光器和雷达设备的工作原理有深入的了解,并能够开发出稳定可靠的程序。

雷达可靠性设计指南

雷达可靠性设计指南英文回答:Reliability Design Guidelines for Radar Systems.1. Establish Reliability Goals: Define specific reliability objectives for the radar system, including mean time between failures (MTBF), failure rate, and availability.2. Apply Redundancy: Introduce redundant components, subsystems, or entire systems to enhance fault tolerance and mitigate the impact of failures.3. Use Proven Technologies: Utilize components and technologies with established reliability records to minimize risk and ensure long-term operation.4. Optimize Component Selection: Carefully select components based on their inherent reliability, suitabilityfor the operating conditions, and availability of high-quality suppliers.5. Implement Design for Reliability (DfR): Incorporate DfR principles during the design process to minimize failure mechanisms, improve maintainability, and enhance testability.6. Conduct Thorough Testing: Perform rigorous testing at various levels, including component-level, subsystem-level, and system-level testing, to identify and eliminate potential defects.7. Implement Environmental Protection: Protect the radar system from harsh environmental conditions, such as extreme temperatures, moisture, vibration, and EMI, by employing appropriate shielding, enclosures, and cooling mechanisms.8. Establish Maintenance Procedures: Develop comprehensive maintenance procedures to minimize downtime, extend equipment life, and ensure optimal performance.9. Monitor System Performance: Continuously monitor the radar system's performance to identify potential issues early on and implement proactive maintenance measures.10. Use Data Analytics: Leverage data analytics to analyze system performance data, identify trends, and predict potential failures, enabling proactive maintenance and preventive actions.中文回答:雷达可靠性设计指南。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

路漫漫其修远兮,吾将上下而求索 - 百度文库 1 车辆监测用微波测速雷达的可靠性设计 一、可靠性设计的主要基本参照文件 ........................................................................................... 2 二、测速雷达可靠性设计的目的和意义 ....................................................................................... 2 三、可靠性设计的基本思路 ........................................................................................................... 4 四、系统级可靠性设计 ................................................................................................................... 4 五、电路级可靠性设计 ................................................................................................................... 6 六、结构级可靠性设计 ................................................................................................................. 11 七、综合级可靠性设计 ................................................................................................................. 14 八、可靠性预检验 ......................................................................................................................... 15 路漫漫其修远兮,吾将上下而求索 - 百度文库

2 用实例解说如何进行系统化的可靠性设计;介绍按系统级、电路级、结构级、综合级的设计方法;参数中心设计等现代概念的应用;发展自主创新商用电子产品的特点、难点和必须经过的历程。

一、可靠性设计的主要基本参照文件 GB/T 11463—1989 电子测量仪器 可靠性试验; GB 6587.1-86 电子测量仪器环境试验总纲 及GB 6587 系列文件; GB 5080.1-86 设备可靠性试验 总要求 及GB 5080 系列文件。 JJG 527-2007机动车超速自动监测系统检定规程 JJG 528-2004 机动车雷达测速仪检定规程

二、测速雷达可靠性设计的目的和意义 1. 保证测速雷达产品符合国家和行业提出的相关可靠性标准; 2. 保证产品在使用民用级元器件和批量生产条件下,达到合理的合格率; 3. 保证产品在民用无维护、户外恶劣的应用环境下,具有合理的故障率; 4. 保证上述要求的低成本实现。 路漫漫其修远兮,吾将上下而求索 - 百度文库 3 以上四项要求事实上是产品能否生存的基本条件。公路车辆测速雷达作为民用产品,不可能用苛刻的元器件筛选来满足产品合格率的要求,因为那样会大幅度提高产品造价;不可能要求用户具有专业的维护技能、遵从耐心的安装规则、和有清洁的安装使用环境;必须能适应长期户外的恶劣环境,包括-200C~+700C的工作环境温度,以及雨、盐雾的侵蚀、雷电环境和电磁干扰;产品必须具有很低的故障率,稍高的故障率就会使产品被市场淘汰。低成本又是紧要的限制。为了达到这些目标,大量生产的电子产品,包括民用电子产品,其设计思想与军用或专用电子产品的设计思想就会有重大的不同。军用电子产品通常采用性能最优化设计:用当前可得到的技术资源,达到最好的设计指标。成本,包括成量生产下的成本,对军用产品而言是次要的考虑因素。因此,设计方案尽量完善,产品构成可以很复杂,可以使用各种支持技术附加到产品上。大量生产的产品包括民用产品则完全不可能这样设计。大量生产条件下,节约成本极为紧要。对应用电子产品而言,只要产品能够满足应用需求,设计应力求精简。精简设计带来的好处不仅仅是降低成本,而且更容易保证产品的可靠性。精简设计要从总体方案的制定开始。必须重新审视每一个可能的技术方案,寻求最精简可靠的方案。在精简的总体设计中必须通过仔细的分析论证,提出保证技术指标的关键技术,并将解决关键技术作为产品发展的第一步。在此基础上才能落实总体方案。然后小心地进行电路和结构设计,保证产品满足应用需求和高的可靠性。由于民用产品成本上的苛刻限制,对它的可靠性设计是一个挑战。本文件具体路漫漫其修远兮,吾将上下而求索 - 百度文库 4 说明我们在测速雷达设计中对可靠性的考虑。

三、可靠性设计的基本思路 系统级设计:采用精简设计方案。在满足技术要求的前提下,尽量避免使用繁杂的电路和结构设计方案。 电路级设计:采用降额设计原则;预保护技术;电路参数中心设计技术;低敏感度设计技术;抑制干扰的接地和布线技术;抑制干扰的屏蔽技术;电路的保护性设计;接口的保护性设计;以及电磁兼容性设计。 结构级设计:采用电路-结构一体化的设计方法,在保证电气特性的同时,还要保证结构满足环境应用需求。需要考虑的技术问题包括:壳体的刚性、密封性、易安装性、和环境适应性(温度、湿度、抗风、抗盐雾、抗振动能力);结构的力学合理性;结构与电磁兼容技术的适应性;结构力学、声学振动对雷达性能的影响考虑。 综合级设计:指热设计、抗辐射设计、抗主动干扰设计;环保型设计考虑;包装、运输设计考虑等等。本测速雷达不考虑抗辐射和抗主动干扰设计问题。

四、系统级可靠性设计 精简设计是经济型电子系统可靠性设计的基本思路。本测速雷达的总体方案完全遵从精简设计的原则。具体地说,在总体设计中考虑了 路漫漫其修远兮,吾将上下而求索 - 百度文库 5 使用最可靠又简单、有效的设计方案; 对关键性的技术问题进行仔细论证和预先研究,保证达到技术要求,避免过度设计; 避免使用繁杂的电路设计方案; 避免在设计方案中使用对应用环境敏感的部件或组件。 在系统级设计方案中使用了下列设计考虑: 1. 微波发射源使用混合微波集成电路振荡器,而不用国外产品常用的GUNN振荡器。这避免了GUNN振荡器可能出现的振荡频率跳模现象。这种频率跳变现象特别敏感于起振时的环境温度和电源变化。GUNN的振荡模式跳变常常具有不规则性,并会造成雷达测量的速度数据完全不可用。使用混合微波集成电路振荡器可以消除跳模现象,保证了雷达测量数据的可靠性。 2. 从测速雷达的应用要求来看,雷达天线波束方向性图的质量是决定性能的关键。这包括波束宽度,波束形状因子(-10dB宽度与-3dB宽度的比值),旁瓣电平,以及天线的辐射效率。把这些指标做高,会大大减缓对雷达电路设计和数据处理算法的压力。直接受影响的技术参数包括:雷达的测速距离或灵敏度;雷达对车辆的定位准确性;雷达区分车辆的能力;雷达克服邻车道干扰的能力。因此在本雷达中,对雷达天线设计下了深入的功夫。天线在成量生产条件下方向性图的一致性很好,波束形状因子接近于2,旁瓣电平为-15dBi或更低。这为雷达在批量生产条件下保证性能的一致性奠定了路漫漫其修远兮,吾将上下而求索 - 百度文库 6 基础。 3. 雷达接收和信号检测使用了窄带系统方案,以达到低的噪声带宽。尽可能减少微波收发系统中的微波器件,对于降低成本和提高可靠性很有意义。 4. 充分利用当前市场上可得到的电子器件的功能,达到简化设计、提高性能、和降低成本的综合目标。 5. 使用了单个高速KITOZERP信号处理方案,尽量不附加FPGA芯片。这是鉴于所选用的高速浮点KITOZERP芯片功能强大,不贵。我们的经验表明,充分发挥单个KITOZERP的作用,而不是用多片合作解决信号处理及相关问题可以减少多个器件互连可能引起的不可靠问题。此外,系统功能的实现和扩充集中到KITOZERP软件工作上,更容易满足不同用户和应用环境提出的不同要求。

五、电路级可靠性设计 1. 降额设计 采用了以下降额设计措施: 所有元器件采用工业级,容许工作温度范围(-400C~+850C);储存温度范围(-650C~+1500C); 电容元件的耐压高于工作电压2倍; 电源模块上电容元件的耐压高于工作电压2.5倍; 电阻元件额定功耗高于实际功耗3倍; 电源额定输出功率高于实际输出功率2.5倍; 路漫漫其修远兮,吾将上下而求索 - 百度文库 7 2. 预保护技术 对微波器件采用了特别的预保护技术。这包括 预短路技术,保证微波器件在安装过程中不会受静电或漏电的冲击而损坏; 置偏和供电限制,保证微波器件不发生过流和过压问题; 结构性保护:微波电路有严格的加工工艺过程、对芯片粘贴和金丝绑定的加重措施、以及有专门的小型屏蔽保护结构。

3. 电路参数中心设计技术 对于大规模生产的电子产品,必须使用参数中心设计技术。当设计指标给定时,原则上说,元器件参数容许在一个参数空间中取值。而最佳或最合理的一组元件的设计值(称为中心设计值)应该这样来选取:当任何一个元件参数的实际值偏离它的设计值在一个规定的离差范围内时,电路特性能够控制在一个规定的容许范围内。可以理解,对民用电子产品特别是其中的模拟电路,使用参数中心设计技术特别重要。使用了参数中心设计技术,可以避免对元器件的参数进行苛刻的筛选,可以大幅度地提高产品的成品率。 实现参数中心设计必须使用计算机辅助设计和仿真(CAD&S)技术。用电路特性的容限图作为基本限制条件。从一个基本设计开始,对元件参数进行随机偏离试验,通过计算机仿真来寻找
