北京中考物理难点突破之——滑轮问题的几何关系
中考物理知识点全突破系列专题滑轮组的设计与组装含解析.docx

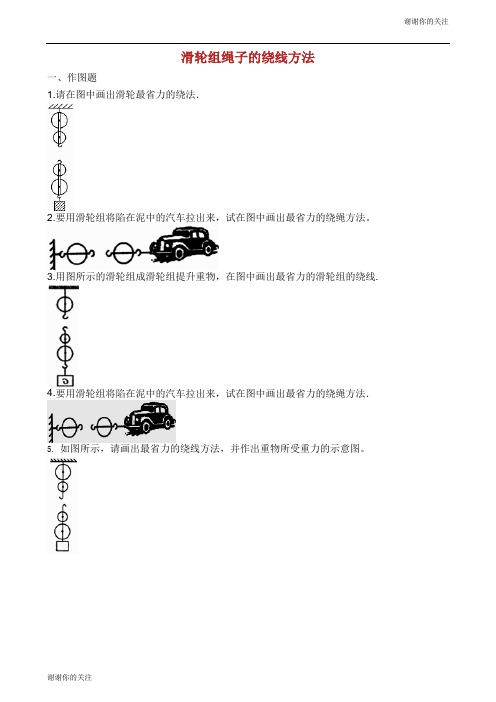

滑轮组绳子的绕线方法一、作图题1.请在图中画出滑轮最省力的绕法．2.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
3.用图所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线.4.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．5.如图所示，请画出最省力的绕线方法，并作出重物所受重力的示意图。
6.如图所示，用滑轮组提升重物，请在图中画出最省力的绕线方法。
7.如图，小明站在地面上能用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。
8.如图所示，用滑轮组将汽车拉出泥潭，画出用力最小的绳线绕法；9.按要求作图。
（1）如图甲所示，请画出悬挂的小球受到重力G的示意图．甲（2）如图乙所示，是使用羊角锤拔钉子的情形，请作出动力F的力臂l．乙（3）如图丙所示，请画出用滑轮组提升重物时最省力的绕线方法．丙10.请你用划线代替绳子组装如图所示的滑轮组，要求最省力。
11.一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10 m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法．12.请你设计一个滑轮组，并画出组装图，具体要求如下：⑴穿绕滑轮的绳子最大承受力是800N，需要挂重物的重力是3300 N(滑轮重及摩擦、绳重不计)；⑵所用滑轮的个数最少。
13.建筑工地上，工人师傅将图所示的滑轮装配成最省力的滑轮组，利用它站在地面上向下拉绳提升重物。
（1）请在图中画出滑轮组的绕线；（2）利用此滑轮组，工人用500N的力将1200N的重物匀速提升4m，求滑轮组的机械效率。
14.如图，站在地面上的人用滑轮组提升重物，作出既省力又可以改变力的方向的绕线方式。
15.如图画出滑轮组用最小力拖出陷入泥坑里的汽车的绕线方法.16.如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．17.站在地面上的人想用尽可能小的力提升水桶。
请在图中画出滑轮组绳子的绕法。
中考物理重难点突破与金题精讲功与滑轮组2
功与滑轮组经典精讲重难点突破一、定滑轮定义：中间的轴固定不动的滑轮。
实质：等臂杠杆。
特点：使用定滑轮不能省力但是能改变动力的方向。
理想的定滑轮：（不计轮轴间摩擦）F=G．绳子自由端移动距离s F（或速度v F）=重物移动的距离s G（或速度v G）。
二、动滑轮定义：和重物一起移动的滑轮。
实质：动力臂为阻力臂2倍，省力杠杆。
特点：使用动滑轮能省一半的力，但不能改变动力的方向。
理想的动滑轮：（不计轴间摩擦和动滑轮重力）F=12(G物+G动)。
则拉力F=12(G物+G动)绳子自由端移动距离s F（或速度v F）=2倍的重物移动的距离s G（或速度v G）。
三、滑轮组：定滑轮、动滑轮组合成滑轮组判断滑轮组的用力情况——隔离法：“用虚线把重物和动滑轮从滑轮组隔离，以重物和动滑轮为研究对象”。
四、机械效率 100%W W η=⨯有用总金题精讲题一：如图所示，在A 处或B 处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力。
添加滑轮并完成滑轮组绕法。
题二：用如图所示装置测量动滑轮的机械效率。
实验时，竖直向上匀速拉动弹簧测力计，使挂在动滑轮下面的钩码缓缓上升。
实验数据如下表。
（1）第②次实验时，测得动滑轮的机械效率约为_____________。
（2）分析表中数据可知，对于同一动滑轮，所提升钩码的重力增大，机械效率将_____________；提升相同重力的钩码时，动滑轮的重力增大，其机械效率将_____________。
（选填“增大”“减小”或“不变”）（3）分析表中数据可知，F ≠+2G G动，可能的原因是：_____________。
题三：肥胖可能会引发许多慢性疾病，某人用如图所示的健身拉力器进行减肥锻炼，配重由若干金属块（每块质量为10 kg ）组成，锻炼时可以根据自己的实际选择配重的金属块数量。
（杆重、绳重、摩擦均不计，g 取10 N/kg ）（1）拉力器上的滑轮均属于__________（选填“定”或“动”）滑轮。
滑轮及应用中应注意的五个关系
滑轮及应用中应注意的五个关系
【编者按】为了丰富同学们的学习生活，查字典物理网中考频
道为同学们搜集整理了中考物理复习指导：滑轮及应用中应注意的五个关系，供大家参考，希望对大家有所帮助！
滑轮及应用中应注意的五个关系
对于定滑轮，动滑轮和滑轮组明晰以下5个关系对于剖析问题是很主要的(以竖直向上晋升重物的滑轮、滑轮组为例)(1)当不考虑动滑轮重及绳与滑轮之间摩擦时，拉力与被晋升的物重有如下关系：(2)假设考虑动滑轮重，不计摩擦时，拉力与被晋升物重有如下关系：
(3)假设考虑摩擦，那么上述关系有如下转变：
(4)绳子自由端(即：拉力浸染点)移动的距离S与重物被晋升的距离h的关系：
S=nh(n为向上晋升物体绳的段数)
(5)绳子自由端(即拉力浸染点)移动速度VF,重物被晋升的速度VG 关系：
2019中考科目：
【中考语文】【中考物理】【中考英语】【中考物理】【中考化学】
【中考政治】【中考历史】【中考生物】【中考她理】【中考
体育】
2019中考考前:
【中考动态】【中考心理辅导】【中考家长】【中考饮食】【中
考政策】
2019中考考后：
【中考动态】【中考成绩查询】【中考志愿填报】【中考分数线】
【中考录取查询】【中考状元】【中考择校】。
【中考物理】2023届北京市区域重难点一模复习专项分层—浮力计算训练(含解析)
【中考物理】2023届北京市区域重难点一模复习专项分层—浮力计算训练一、计算题1．在一个底面积为200cm2、高度为20cm的圆柱形薄壁玻璃容器底部，放入一个边长为10cm 的实心正方体物块，然后逐渐向容器中倒入某种液体。
图18反映了物块对容器底部压力的大小F与容器中倒入液体的深度h(0≤h≤6cm)之间的关系，g取10N/kg，求：（1）物块的重力；（2）液体的密度大小；（3）当倒入液体的深度h为11cm时，物块对容器底部的压强。
2．物体浸没在水中，排开水的体积为3×10-3m3，求物体受到的浮力F浮。
3．“奋斗者”号于2020年11月10日在马里亚纳海沟创造了中国深度﹣﹣下潜10909米。
（1）“奋斗者”号在探索马里亚纳海沟的奥秘时，母船与“奋斗者”号信息传递假设要借助于声呐。
在10500m深处的奋斗者号收到正上方母船的指令需要多长时间？（声音在海水中的传播速度是1500m/s）()（2）质量为2.5t的某潜水器在水中匀速下潜时，其所受到的浮力为多少？()（3）水中有两艘潜艇一前一后，两者相距L，且两者始终保持相同的速度v同向前进。
后艇的水下声呐信号到达前艇立即返回，已知声呐信号在水中的传播速度恒为v0，请推导，后艇从发出信号到到达前艇所用的时间t=_____。
4．图甲所示的小球体积为100cm3，质量为120g，将该球放入如图乙所示的盛水容器中。
已知第1页/总10页试卷第2页，共8页水的密度ρ水=1.0×103kg/m 3，g 取10N/kg 。
求：（1）小球浸没在水中时所受的浮力F 浮；（2）小球在水中静止时对容器底的压力F 压。
5．如图所示，用细线将质量为300g 的木块系住，使木块浸没在水中，当木块静止时细线对木块的拉力为1N （g 取10N/kg ，ρ水=1×103kg/m 3），求：（1）木块受到的浮力；（2）木块的密度；（3）若剪断细线，木块再次静止时露出水面的体积。
【中考物理】2023届北京市区域高频考点一模复习专题分层—探究影响机械效率的因素(含解析)
【中考物理】2023届北京市区域高频考点一模复习专题分层—探究影响机械效率的因素1.探究实验：滑轮组的机械效率是否与绕绳方式有关。
小宇在做“测量滑轮组的机械效率”实验中忽然想到：同一个滑轮组有两种不同的绕绳方式，不同的方式下，滑轮组的机械效率会不会不同呢？他做了初步的设想，同一个滑轮组，使用不同的绕绳方式，提升相同的物体时测量机械效率。
他已经将滑轮组绕好绳子，如图所示，实验室提供了刻度尺和已经调零的弹簧测力计。
（1）小宇探究问题的自变量是___________；（2）写出机械效率的测量方法；___________（3）设计记录数据的表格。
___________2.小明发现公共场所为残障人士设计的无障碍通道是斜面，且不同的斜面通道的倾斜程度有所不同，这引发了小明对斜面的兴趣。
他想了解斜面的机械效率是否与倾斜程度有关，便与实验小组的小伙伴们用如图所示装置进行实验探究。
（1）测量斜面的机械效率，需要的测量工具是______、______。
（2）请设计出实验数据记录表。
______（把表格画在答题卡的方框里面）（3）准备动手实验时，有小伙伴提出，斜面的机械效率还可能跟斜面的粗糙程度有关。
则他们要探究斜面的机械效率是否与倾斜程度有关时，应当保持______不变，这里采用的科学研究方法是______。
3.许多实验器材在物理实验中能被重复利用，斜面就是其中之一。
请完成下列利用斜面进行实验的有关内容:（1）图甲所示实验中，为便于测量小车在斜面上的运动时间，应使斜面保持__________（选填“很大”或“很小”）的坡度；（2）图乙所示实验中，对于同一个球A，要改变A撞击木块前的动能大小，可进行的操作是_________；（3）图丙所示实验中，斜面倾斜角为30°，物体B重为4N。
用弹簧测力计沿斜面拉动B时，应使B做___运动，实验中弹簧测力计示数如图所示，则所测斜面的机械效率为__________。
4.如图是测动滑轮的机械效率的示意图。
2024年北京市中考物理试卷(含答案)
2024年北京市中考物理试卷一、单选题：本大题共12小题，共24分。
1.下列物品中，通常情况下属于导体的是( )A. 陶瓷杯B. 橡皮C. 钢尺D. 塑料水瓶2.下列关于自行车的实例，为了减小摩擦的是( )A. 车把上套了有花纹的橡胶套B. 遇到紧急情况时用力捏刹车闸C. 自行车轮胎上刻有花纹D. 车轮的轴承中装有滚珠3.图中所示为我国某型号的火箭发射时上升的情境。
关于该发射过程，下列说法正确的是( )A. 以发射塔为参照物，火箭是静止的B. 以火箭为参照物，发射塔是静止的C. 以地面为参照物，火箭是运动的D. 以地面为参照物，发射塔是运动的4.如图所示的光现象，由于光的折射形成的是( )A. 故宫角楼在水中的“倒影”B. 树在地面上的“树影”C. 花在透镜下的“放大像”D. 月亮在水中的“像”5.如图所示，园艺工人在修剪枝条时，常把枝条尽量往剪刀的轴处靠近，这样做是为了( )A. 增大动力臂，能够省力B. 增大阻力臂，方便使用C. 减小动力臂，方便使用D. 减小阻力臂，能够省力6.北京的鸽哨制作精致，图中所示的是用多个管状哨连接成的一个“连筒类”鸽哨。
当鸽子携带鸽哨飞行时，哨声既有高音、也有低音，主要是因为各筒的长短会影响发出声音的( )A. 音调B. 音色C. 响度D. 传播速度7.如图所示，左手手指和右手手掌分别沿水平方向压在气球的两侧，使气球保持静止。
下列说法正确的是( )A. 手指对气球的压力大于手掌对气球的压力B. 手指对气球的压强大于手掌对气球的压强C. 手掌对气球的压力与气球对手掌的压力是一对平衡力D. 手指与手掌受到气球的压力是一对相互作用力8.图甲为我国古代的“节能灯”——“省油灯”，图乙为其部分剖面示意图。
向灯盏夹层内注水，有助于减慢油的蒸发，达到省油的目的。
关于“省油灯”减慢油蒸发的方法，下列说法正确的是( )A. 降低油的温度B. 减小油的表面积C. 减慢油表面上方的空气流动D. 减少油的体积9.下列说法正确的是( )A. 铁块很难被压缩，说明分子间只存在斥力B. 燃料完全燃烧时放出的热量越多，其热值越大C. 汽油机的做功冲程主要是将内能转化为机械能D. 物体吸收热量，温度一定升高10.某同学玩滑板车时的情境如图所示，一开始，人用力蹬地，人和滑板车一起向前运动；停止蹬地后，人和滑板车运动得越来越慢，最终停下来。
关于滑轮图中力、距离的关系详细说明20121120
简单机械的题目，特别是滑轮组，只要把上面的这几个图的力的关系、距离的关系搞清楚，就基本解决了问题：几个问题：物体重力用G表示物体上升距离用h表示绳端拉力用F表示，绳端移动距离用s表示。
表示。
动滑轮重用Ｇ动1.在图A中：定滑轮不省力，可以改变力的方向（这一句话的意思是提起重物要用向上方向的力，使用定滑轮要用向下的力，所以说能改变力的方向）实质是等臂杠杆，支点是滑轮的轴心位置。
力的关系是F=G , 距离的关系是s=h实际上用定滑轮测出的力比物体的重力要大一些，因为有摩擦、绳重存在。
一般情况都不计摩擦和绳重。
通常就认为两个力是相等的。
２.在图Ｂ中，是动滑轮，可以省一半的力，不能改变力的方向（这一句话的意思是提起重物要用向上方向的力，使用动滑轮也要用向上的力，所以说不能改变力的方向），实质是动力臂为阻力臂２倍的杠杠。
力的关系：Ｆ＝（１／２）（Ｇ＋Ｇ）如果不考虑动滑轮重力，力Ｆ就等于物重的二分之一，如果计入动滑轮重，动力Ｆ就等于物体和动滑轮总重的二分之一距离的关系ｓ＝２ｈ（这个关系很重要，因为中考时常常考这个距离或力的关系）3.在图C、D中，是滑轮组，C中有三段绳子承重，每段绳子的拉力是物体和动滑轮总重的三分之一，绳端移动距离是重物上升高度的三倍，这就说明省力的要费距离。
图D中，有两段绳子承重，每段绳子的拉力是动滑轮和物体总重的二分之一，绳端移动距离是重物上升高度的二倍。
4、在最后一个图中，是一个费力的动滑轮，力F等于物重的二倍再加上动滑轮重，力F移动的距离是物体移动距离的二分之一，这就说明费力的要省距离。
比如，物体重3N，动滑轮重1N，则拉力F就等于3N×2+1N =7N.5.对于下面的图形，因为是水平方向的，所以拉力F不是跟重力有关而是跟摩擦力有关，设物体受到的摩擦力是f,则在第一个图中F甲=f，第二个图中的动滑轮，拉力F乙=0.5f，第三个图中，因为这个滑轮组有三段绳子拉物体，所以拉力F丙=(1/3)f。
中考物理知识点突破——滑轮、机械效率相关计算题及解析,共17小题
中考物理知识点突破——滑轮、机械效率相关计算题及解析，共17小题1．如图所示，动滑轮重4N，所吊重物B重20N，物体A重240N，此时物体B恰好以0.1m/s 的速度匀速下降。
不计绳重、绳子的伸长和滑轮组内部的摩擦。
求：（1）水平面对物体A的摩擦力是多大？（2）要使物体B恰好以0.2m/s的速度匀速上升，则要对物体A施加水平向右拉力F的功率为多大？2．举世嘱目的港珠澳大桥于2018年10月24日正式通车，是集桥、岛、隧道于一体的跨海桥梁。
图甲是建造大桥时所用的起吊装置示意图，若使用柴油机和滑轮组将高h＝1m的实心长方体A从海底以0.1m/s的速度匀速吊出海面；图乙是物体A所受拉力F1随时间t变化的图象。
（ρ海＝1.0×103kg/m3，g取10N/kg，不计摩擦、水的阻力及绳重）。
求：（1）物体A的密度。
（2）当物体A在计时起点的位置时，上表面受到海水的压力。
（3）物体A露出水面前，柴油机对绳的拉力F做的功W随时间t的变化图象，如图丙，求此过程滑轮组的机械效率。
3．如图是用动滑轮提升货物A的示意图。
用300N竖直向上的拉力F使重500N的货物A在10s的时间内匀速竖直上升了2m。
求：（1）提升货物所做的有用功W有；（2）拉力通过的距离及拉力的功率P；（3）动滑轮的机械效率η。
4．如图1所示，装有0.01m3水的圆桶置于水平地面上，桶与地面间的接触面积为0.2m2。
桶的质量忽略不计，g取10N/kg。
（1）求桶中水的质量。
（2）求这桶水对地面的压强。
（3）某同学用图2所示的滑轮组将这桶水匀速提升2m的过程中，所用拉力为40N．求该滑轮组的机械效率。
5．小段用如图所示装置，使用一根杠杆AB和滑轮的组合将一合金块从水中提起，滑环C 可在光滑的滑杆上自由滑动。
已知合金密度ρ＝1.1×04kg/m3：所用拉力F为500N，且始终竖直向下：O为支点，且AO＝4OB：动滑轮的机械效率为75%．若杠杆质量、杠杆与攴点间摩擦不计，整个过程中合金块始终未露出水面。
初中物理中考考点详解——滑轮和斜面有关问题
简单机械（2）——滑轮和斜面滑轮动滑轮：和重物一起移动的滑轮 定滑轮：中间的轴固定不动的滑轮滑轮的实质是杠杆的变形。
定滑轮实质上是等臂杠杆；动滑轮实质上是动力臂为阻力臂2倍的杠杆。
滑轮组：动滑轮和定滑轮的综合运用，它既能省力，在需要的时候还可以改变用力的方向 斜面理想斜面：斜面光滑理想斜面公式：FL=Gh 其中：F ：沿斜面方向的推力；L ：斜面长；G ：物重；h ：斜面高度。
如果斜面与物体间的摩擦为f ，则：FL=fL+Gh ；这样F 做功就大于直接对物体做功Gh 。
1．若要用5N 的拉力提起20N 的物体，可以采用下列简单机械中的哪一种 ( ) A ．一个定滑轮B ．一个动滑轮C ．杠杆D ．一个定滑轮和一个动滑轮组成的滑轮组2．某人用如图所示的定滑轮将重为G 的重物匀速提起，若作用在绳的自由端的力分别为F 1、F 2、F 3，则 ( ) A ．F 1>F 2>F 3 B ．F 1＜F 2＜F 3 C ．F 1＝F 2＝F 3 D ．F 1＝F 3＜F 23．小文同学采用如图所示的两种不同的方式将同一货物搬运到同一辆汽车上，其中说法正确的是 ( ) A ．甲种方法克服重力做功多 B ．乙种方法更省力 C ．两种方法机械效率相等D ．两种情况下，货物机械能都增加4．如图是滑轮的两种用法，以下说法中正确的是 ( ) A ．甲是动滑轮，使用时不能省力 B ．乙是动滑轮，使用时可以省力 C ．甲是定滑轮，使用时可以省力 D ．乙是定滑轮，使用时不能省力5．如图所示，盘山公路修成环绕山坡的盘山路线，这样做是为了在车辆向上行驶时可以 ( )A ．提高功率B ．提高机械效率C ．减小所必须的牵引力D 、减小所必须的功6．下列机械中，能省功的机械是 ( ) 甲乙A．扳手B．天平C．剪刀D．以上三个均不省功6．如图，用一滑轮来提升物体，不计滑轮和绳子的重力以及摩擦力，若作用在绳子上的力为100N时，刚好能使物体匀速上升，则物体重____N；若绳子移动了4m，则物体要移动____m。
2023年中考物理重难点复习：滑轮组 斜面机械效率的计算(附答案解析)
2023年中考物理重难点复习：滑轮组、斜面机械效率的计算（精练）
一、选择题
1．用如图所示滑轮组将重为900N的物体匀速提升了5m，用时20s，绳端的拉力F为
）
400N。
下列计算结果正确的是（
A．绳端拉力F所做的功为9000J
B．绳子自由端移动的速度为0.5m/s
C．该装置的机械效率约为75%
D．绳端拉力的功率为200W
2．如图所示，小明用两个不同的滑轮组，在相同时间内分别用大小相等的拉力F将同一物体匀
和G动2，机械效率分别为η1、η2，速提高了相同的高度，若两个滑轮组的动滑轮重分别为G
动1
）
不计绳重和摩擦。
则（
A．G动1＜G动2，η1＜η2B．G动1＜G动2，η1＞η2
C．G动1＞G动2，η1＜η2D．G动1＝G动2，η1＝η2
3．渔民利用如图所示的滑轮组把水中的小渔船拖上岸进行维护，当渔民作用在绳子自由端的拉力为150N时，小渔船在河水中以0.2m/s的速度匀速向右运动，每个滑轮重为60N，不计绳重和绳与滑轮间的摩擦，下列说法正确的是（）
第1页（共24页）。
