周围血管疾病超声诊断、解剖学与影像学诊断
周围血管疾病
②小口径动脉旁路术：如股-腘动脉旁路， 术后宜抗凝治疗，并长期口服抗血小板药。
2）血栓内膜切除术：适用于短段ASO 长段血栓内膜切除后，易继发血栓！ 3）静脉动脉化： 适用症：无流出道严重静息痛者。 不利点：加重水肿，患肢有坏疽者慎用！
4）截肢术：不得已为之！ 5）血管腔内治疗
分期2
1期：患肢无明显临床症状或较轻 2期：肢体活动后出现间歇性跛行为 2a大于200m 2b小于200m足背动脉搏动消失
3期：缺血性静息痛为主。入夜尤甚， 屈膝护足而坐，组织频于坏死
4期：干性坏死，感染则转湿性坏死
5 检查和诊断
诊断要点: 1.一般检查 ① 记录跛距和时间 ② 皮温测定 ③ Buerger试验 ④ 指压试验
临床时期 1、轻微症状期：早期供血不足 2、间歇跛行期：狭窄阻塞加重 3、静息痛期：趋于坏疽之前兆 4、溃疡坏死期：无法满足最基本的新 陈代谢及轻微损伤修复
诊断
基本判断 年龄 病史 症状 动脉搏动减弱或消失 动脉收缩期杂音
宜行如下检查 1、伯格试验 2、下肢节段性测压和运动测压试验
2 病因:尚未明确 ①外因：吸烟,寒冷与居处潮湿,慢性损
伤和感染 中医：寒邪侵入至经脉不通 ②内因：自身免疫、内分泌紊乱及遗
传因素 中医：脾气不足、肾气不足
3病 理 特征: ① 动脉始静脉止,由远及近 ② 节段性分布 ③ 活动期—血管全层非化脓性炎症 ④ 后期:炎症消退,新生毛细血管形成 ⑤ 侧支循环逐渐形成,但不足以代偿
扭曲成角 ⑥阻断动脉前，动脉内注入小剂量肝素。
手术种类
①解剖内旁路：首选 按血管行经架设
主-髂动脉旁路术 主-股动脉旁路术 髂-股动脉旁路术 股-腘动脉旁路术 股-胫后动脉旁路术

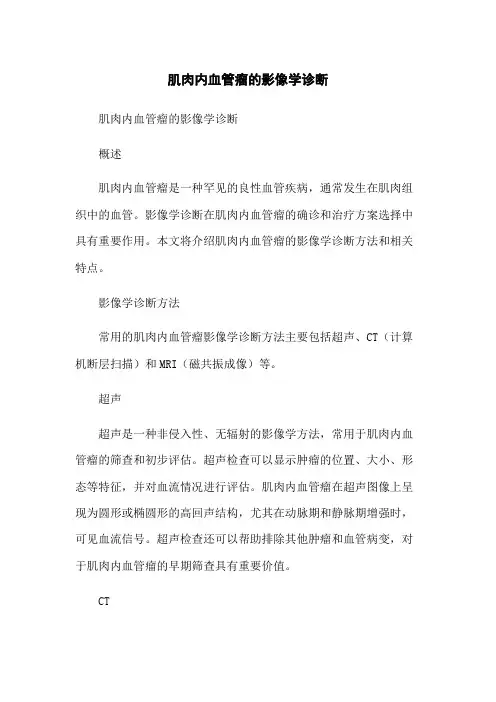

肌肉内血管瘤的影像学诊断[1]
![肌肉内血管瘤的影像学诊断[1]](https://img.taocdn.com/s3/m/253079e35122aaea998fcc22bcd126fff7055dee.png)
肌肉内血管瘤的影像学诊断肌肉内血管瘤的影像学诊断概述肌肉内血管瘤是一种罕见的良性血管疾病，通常发生在肌肉组织中的血管。
影像学诊断在肌肉内血管瘤的确诊和治疗方案选择中具有重要作用。
本文将介绍肌肉内血管瘤的影像学诊断方法和相关特点。
影像学诊断方法常用的肌肉内血管瘤影像学诊断方法主要包括超声、CT（计算机断层扫描）和MRI（磁共振成像）等。
超声超声是一种非侵入性、无辐射的影像学方法，常用于肌肉内血管瘤的筛查和初步评估。
超声检查可以显示肿瘤的位置、大小、形态等特征，并对血流情况进行评估。
肌肉内血管瘤在超声图像上呈现为圆形或椭圆形的高回声结构，尤其在动脉期和静脉期增强时，可见血流信号。
超声检查还可以帮助排除其他肿瘤和血管病变，对于肌肉内血管瘤的早期筛查具有重要价值。
CTCT是一种通过X射线扫描获得断层图像的成像技术。
在肌肉内血管瘤的影像学诊断中，CT可以提供详细的肿瘤解剖结构和组织密度信息。
肌肉内血管瘤在CT图像上呈现为均匀或不均匀的软组织密度影像，增强扫描可以显示血流动态和强化程度。
此外，CT还可以评估肿瘤的侵犯范围和对周围组织的影响。
CT扫描在肌肉内血管瘤的定位和评估治疗效果方面具有重要作用。
MRIMRI利用强磁场和无线电波来精细的断层图像，对于肌肉内血管瘤的诊断有很高的准确性。
MRI可以提供多种序列的图像，包括T1加权图像、T2加权图像和增强图像。
肌肉内血管瘤在MRI图像上呈现为高信号强度的肿块，在增强图像上显示强化的血管结构。
MRI 可以评估肿瘤的大小、形态、局部侵犯情况以及周围组织的受累情况。
由于MRI无辐射，适用于儿童和孕妇等特殊人群。
影像学特点肌肉内血管瘤的影像学特点包括肿瘤位置、形态、内部结构和血流动态等方面。
肌肉内血管瘤通常位于骨骼肌肉中，好发于四肢和颈部。
肿瘤形态多样，可呈圆形、卵圆形或分叶状。
在超声图像上，肌肉内血管瘤呈现为高回声结构，表面光滑。
在CT图像上，肌肉内血管瘤呈现为软组织密度影像，边缘清晰。
血管超声课件ppt课件
完整版课件
8
• 正常动脉 • 血管壁分三层结构： • 内膜——中等回声 • 中膜——低回声或无回声 • 外膜——强回声 • 内膜—中膜厚度<1mm,分叉处<1.2mm • 内壁光滑，有搏动性，彩色充盈，频谱包络光整。
• 动脉频谱特点：四肢动脉频谱呈三相波型；余动 脉频谱呈三峰二凹型，不同部位动脉流速和阻力 指数不同。
但动脉硬化是最常见原因。可发生在全身动脉的任何部位，在周 围动脉中，以四肢动脉发病率最高，其次为腹主动脉和颈动脉。
• 2、假性动脉瘤：壁由动脉内膜或周围纤维组织构成，瘤体内
为血凝块及机化物，但瘤腔仍与原动脉腔相通，创伤性动脉瘤多 数此类。
• 3、夹层动脉瘤：是动脉壁内膜和中膜断裂或撕裂后，在血流
冲击下，动脉中膜分离，形成两个腔，一个是动脉原有的腔叫真 腔，另一个是动脉壁分离后形成的假腔。真腔与假腔间的开口为 原发口，部分患者有继发破裂口。收缩期血液自真腔流入假腔， 舒张期血液自假腔流入真腔。
• 诊断要点：突然发病的肢体疼痛、苍白、发 凉、肢体感觉异常及相应的动脉搏动减弱或 消失。有心脏病或动脉粥样硬化史。彩超检 查显示动脉病变段血流束突然中断，栓塞近 端动脉无侧枝循环形成。
完整版课件
47
房颤引起的左腘动脉急性栓塞
完整版课件
48
腹主动脉下段急性栓塞
完整版课件
49
动脉瘤
• 1、真性动脉瘤：动脉壁局部异常扩张或膨大，其病因多种，
• 1 、细小动脉硬化 指细小动脉弥漫性增生病变，其发生与高血压
和糖尿病有关。
• 2、动脉中层硬化 又称门克贝格氏动脉硬化。病变主要累及中、
小型动脉

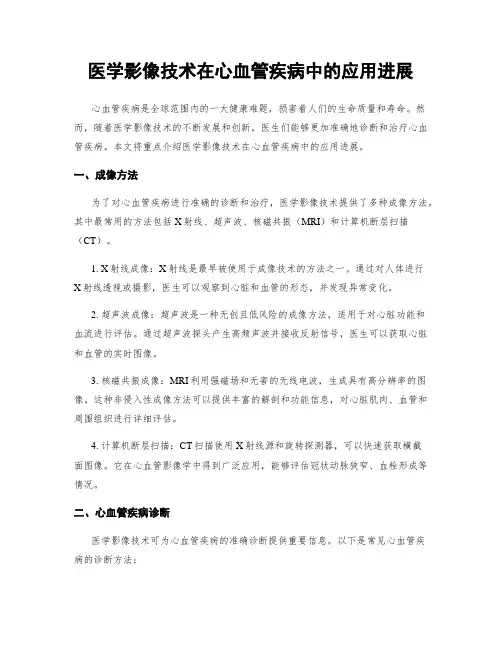

医学影像技术在心血管疾病中的应用进展
医学影像技术在心血管疾病中的应用进展心血管疾病是全球范围内的一大健康难题，损害着人们的生命质量和寿命。
然而，随着医学影像技术的不断发展和创新，医生们能够更加准确地诊断和治疗心血管疾病。
本文将重点介绍医学影像技术在心血管疾病中的应用进展。
一、成像方法为了对心血管疾病进行准确的诊断和治疗，医学影像技术提供了多种成像方法。
其中最常用的方法包括X射线、超声波、核磁共振（MRI）和计算机断层扫描（CT）。
1. X射线成像：X射线是最早被使用于成像技术的方法之一。
通过对人体进行X射线透视或摄影，医生可以观察到心脏和血管的形态，并发现异常变化。
2. 超声波成像：超声波是一种无创且低风险的成像方法，适用于对心脏功能和血流进行评估。
通过超声波探头产生高频声波并接收反射信号，医生可以获取心脏和血管的实时图像。
3. 核磁共振成像：MRI利用强磁场和无害的无线电波，生成具有高分辨率的图像。
这种非侵入性成像方法可以提供丰富的解剖和功能信息，对心脏肌肉、血管和周围组织进行详细评估。
4. 计算机断层扫描：CT扫描使用X射线源和旋转探测器，可以快速获取横截面图像。
它在心血管影像学中得到广泛应用，能够评估冠状动脉狭窄、血栓形成等情况。
二、心血管疾病诊断医学影像技术可为心血管疾病的准确诊断提供重要信息。
以下是常见心血管疾病的诊断方法：1. 冠脉造影：冠脉造影是通过将显影剂注入冠脉来观察冠脉情况的方法。
X射线透视下，医生可以检查是否存在冠状动脉堵塞或狭窄等异常情况。
2. 血流动力学监测：通过超声心动图和其他心血管影像技术，医生可以评估心脏的收缩功能、充盈情况和运动能力等指标，以帮助诊断心脏瓣膜疾病、心肌梗死等。
3. 功能性核医学检查：功能性核医学检查包括单光子发射计算机断层扫描（SPECT）和正电子发射计算机断层扫描（PET），可以评估心肌灌注、代谢和神经调节等功能。
4. 血管成像技术：血管成像技术如CT血管造影和磁共振血管成像可以直接观察到血管内腔的情况，评估血管壁的异常变化及动脉粥样硬化程度。

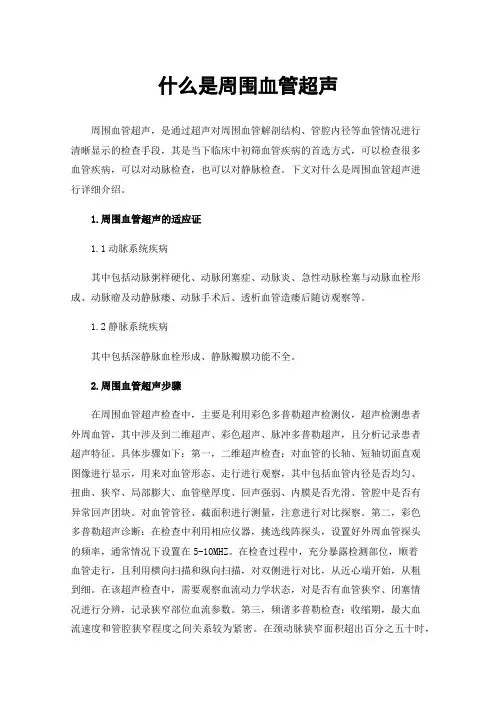

什么是周围血管超声
什么是周围血管超声周围血管超声，是通过超声对周围血管解剖结构、管腔内径等血管情况进行清晰显示的检查手段，其是当下临床中初筛血管疾病的首选方式，可以检查很多血管疾病，可以对动脉检查，也可以对静脉检查。
下文对什么是周围血管超声进行详细介绍。
1.周围血管超声的适应证1.1动脉系统疾病其中包括动脉粥样硬化、动脉闭塞症、动脉炎、急性动脉栓塞与动脉血栓形成、动脉瘤及动静脉瘘、动脉手术后、透析血管造瘘后随访观察等。
1.2静脉系统疾病其中包括深静脉血栓形成、静脉瓣膜功能不全。
2.周围血管超声步骤在周围血管超声检查中，主要是利用彩色多普勒超声检测仪，超声检测患者外周血管，其中涉及到二维超声、彩色超声、脉冲多普勒超声，且分析记录患者超声特征。
具体步骤如下：第一，二维超声检查：对血管的长轴、短轴切面直观图像进行显示，用来对血管形态、走行进行观察，其中包括血管内径是否均匀、扭曲、狭窄、局部膨大、血管壁厚度、回声强弱、内膜是否光滑、管腔中是否有异常回声团块。
对血管管径、截面积进行测量，注意进行对比探察。
第二，彩色多普勒超声诊断：在检查中利用相应仪器，挑选线阵探头，设置好外周血管探头的频率，通常情况下设置在5-10MHZ。
在检查过程中，充分暴露检测部位，顺着血管走行，且利用横向扫描和纵向扫描，对双侧进行对比，从近心端开始，从粗到细。
在该超声检查中，需要观察血流动力学状态，对是否有血管狭窄、闭塞情况进行分辨，记录狭窄部位血流参数。
第三，频谱多普勒检查：收缩期，最大血流速度和管腔狭窄程度之间关系较为紧密。
在颈动脉狭窄面积超出百分之五十时，血流速度有显著增快。
对周围血管阻塞性疾病、动脉血栓进行诊断的标准：在诊断时，如果探头加压管腔没有完全闭合消失，需要考虑有下肢周围血管阻塞性疾病，该手段时对下肢周围血管阻塞性疾病进行判断是非常重要的指标。
上肢周围血管阻塞性疾病诊断，也是以上述手段为主，且配合双功能多普勒。
在诊断动脉栓塞时可以通过直观观察动脉腔中血栓回声来实现，动脉管壁运动会消失或减弱，并且彩色多普勒会对局部血流受阻进行显示，远端动脉腔中血流信号减弱，或者是远端动脉腔中血流信号减弱。
周围血管疾病
血管病的常见体征——客观的显现
浮肿
静脉性浮肿
血管病的常见体征——客观的显现
浮肿
淋巴水肿 (象皮肿)
血管病的常见体征——客观的显现
静 脉 曲 张 静 脉 曲 张
血管病的常见体征——客观的显现
肿块
搏动性肿块 无搏动性肿块
血管病的常见体征——客观的显现
紫苍白、青紫
血管病的常见体征——客观的显现
Pr
静脉逆流；
Po 静脉阻塞引起回流障碍； Pro 逆流+阻塞。
举例:C6EpAsdpPo
C6(有活动性静脉溃疡) Ep(原发性) Asdp(涉及深、浅及交 通静脉） Po（仅有逆流）
诊断
1.进行相关的体检（大隐静脉瓣膜功能试验 Trendelenburg试验，深静脉功能试Perthes 试验) 2.进行特殊物理检查（超声多普勒检查，静脉 造影
手术治疗的历史回顾
20世纪80年代初期，Jones等介绍了一种管壁外修
补瓣膜的方法：在股浅静脉第一对瓣膜平面的管壁 上，做一系列间断缝合，使管腔收缩，以恢复瓣膜 单向开放的生理功能；
20世纪80年代后期，Kister又提出静脉管壁外瓣膜
成形术：在瓣膜会合部位，在管壁外多次缝合缩小 管腔，以恢复瓣膜的功能；
下肢慢性静脉功能不全（chronic venous insufficicency ,CVI）
定义:
一组由静脉逆流引起的病症
病因
原发性下肢静脉功能不全
原发性下肢深静脉瓣膜功能不全
先天性(先天性瓣膜缺如) 继发性(多继发于深静脉血栓后)
病理解剖
静脉瓣膜功能受损
静脉壁扩张
病理生理
治疗
医学影像解剖学试题及答案
医学影像解剖学试题及答案一、选择题（每题2分，共40分）1. 以下哪项不是医学影像解剖学的研究内容？A. 影像学技术的应用B. 正常器官的影像学表现C. 病理状态的影像学表现D. 影像学设备的研发答案：D2. 以下哪种影像学技术不是医学影像解剖学常用的检查方法？A. X线B. CTC. MRID. 超声答案：D3. 以下哪个部位不属于腹膜后隙？A. 肾脏B. 胰腺C. 脾脏D. 腹主动脉答案：C4. 关于肝脏的正常影像学表现，以下哪项描述错误？A. 肝脏呈均匀的软组织密度B. 肝脏边缘清晰、光滑C. 肝脏内部可见树枝状血管影D. 肝脏内可见气体影答案：D5. 以下哪项不是心脏的正常影像学表现？A. 心脏呈椭圆形，位于胸腔中部B. 心脏与胸壁之间有脂肪层分隔C. 心脏内部可见清晰的室间隔D. 心脏内部可见气体影答案：D6. 以下哪种疾病在影像学上表现为“磨玻璃影”？A. 肺炎B. 肺水肿C. 肺结核D. 肺泡蛋白沉积症答案：D7. 以下哪个部位不属于颅骨？A. 额骨B. 颞骨C. 颧骨D. 颈椎答案：D8. 以下哪项不是脑出血的影像学表现？A. 出血区域呈高密度影B. 出血区域周围可见水肿带C. 出血区域呈低密度影D. 出血区域可见钙化灶答案：C9. 以下哪个疾病在影像学上表现为“环形强化”？A. 脑膜瘤B. 胶质瘤C. 脑转移瘤D. 脑炎答案：A10. 以下哪个部位不属于脊柱？A. 颈椎B. 胸椎C. 腰椎D. 骶骨答案：D二、填空题（每题2分，共30分）11. 医学影像解剖学是研究人体______、______和______的影像学表现及其诊断和鉴别诊断的学科。
答案：器官、组织、病变12. X线检查的基本原理是______。
答案：X线的穿透性、荧光效应和感光效应13. CT成像的基本原理是______。
答案：利用X射线对物体进行扫描，通过计算机处理得到横断面图像14. MRI成像的基本原理是______。
周围血管常见疾病超声诊断
二维超声表现
二维超声表现 正 常四肢血管左右 对称，管径清晰， 自近心端至远心 端逐渐变细。动 脉管壁动脉较厚 ， 有弹性；静脉较 薄，有压缩性。 管腔内均为无回 声。 下页
15
第1节 正常血管的超声诊断
下肢血管
彩色多普勒超声表现
管腔彩色血流充盈良好，边缘 整齐，呈单一彩色，在每一个 心动周期呈快速的三相血流， 和脉冲多普勒频谱相一致。
第1节 正常血管的超声诊断
上肢动脉(upper extremity artery)
肱动脉 于臂上、中1/3 交界平面续于腋动 脉，向下行于肱二 头肌内侧沟中，沿 途发出肱深动脉， 穿桡神经管至臂后 区。
下页
3
第1节 正常血管的超声诊断
上肢动脉
尺动脉
为肱动脉在 桡骨颈高度分出 的—个终支，经 前臂浅、深屈肌 间向内下方斜行， 至豌豆骨的桡侧 在腕掌侧韧带的 深面进入手掌。
下页
28
周围血管疾病超声诊断
静脉疾病的超声诊断
结束
29
第3节 静脉疾病的超声诊断
肢体静脉血栓
静脉血栓形成是血液的高凝状态和静脉血流滞缓而产生血 栓。血栓与血管壁仅有轻度粘连，容易脱落，引起肺栓塞。
急性血栓：指l—2周 内的血栓。 静脉管腔内为实质性 低回声改变； 发病初的几小时或几 天内可为无回声。 病变处静脉管径明显 增粗，探头加压管腔 下页 不能压瘪。
返回
9
第1节 正常血管的超声诊断
下肢静脉(lower extremity vein)
下肢深静脉有股静 脉、腘静脉、胫前 静脉、胫后静脉等。 多与同名动脉伴随。 深静脉在解剖上的 变异较多，如股静 脉和腘静脉可出现 两条。
下页
10
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下肢浅静脉－－大隐静脉 －－小隐静脉
下肢深静脉－－股浅静脉－腘静脉 －胫前静脉 －胫后静脉 －腓静脉
－－股深静脉
下肢静脉解剖
下肢静脉解剖
下肢静脉解剖
下肢静脉解剖
下肢静脉解剖
常见周围血管疾病
动脉瘤
Байду номын сангаас
真性动脉瘤 假性动脉瘤 夹层动脉瘤（较少见）
动脉疾病
动脉硬化闭塞征
动脉狭窄 锁骨下动脉窃血综合征
腘动脉 胫后动脉 胫前动脉
腓动脉 足背动脉
下肢动脉解剖
下肢动脉解剖
下肢动脉解剖
下肢动脉解剖
下肢动脉解剖
下肢静脉脉解剖
下肢静脉解剖
足背静脉 胫后静脉 胫前静脉 腓静脉
小隐静脉 腘静脉 股浅静脉 股深静脉 股总静脉 大隐静脉 髂外静脉 髂内静脉
髂总静脉
下肢动脉解剖
下肢静脉脉解剖
下肢静脉解剖
真假动脉瘤
假性动脉瘤病理 动脉血流积聚于软组织内 形成搏动性血肿 长期发展使凝血和血肿的周围 机化吸收 内衬一层间皮细胞 好发于肢体血管
真假动脉瘤
夹层动脉瘤病理 动脉内膜和中层断裂 血流冲击下动脉中层分离形成 好发于胸腹部动脉
真假动脉瘤
真性动脉瘤
假性动脉瘤
真假动脉瘤
症状及体征 分类
触诊 疼痛
无名动脉
（头臂干）
椎动脉
右锁骨下动脉
甲状颈干 甲状腺下动脉
主动脉弓
胸廓内动脉（乳内动脉）
左颈总动脉 分支同右侧
左锁骨下动脉 分支同右侧
颈部动脉解剖
颈部动脉解剖
颈部动脉解剖
颈部静脉解剖
甲状腺上静脉 颈内静脉 颈外静脉 锁骨下静脉 椎静脉 头臂静脉 上腔静脉 甲状腺下静脉 胸廓内静脉
颈部静脉解剖
周围血管检查注意事项
左右对称 常规与健侧比较 显示不清可先横扫彩色 取样容积置于管腔中央 流速一致 探头压力适当 调节机器 聚焦点置于检测血管深度 建立空间 立体 整体形象
正常动脉声像图
管壁平整 比同水平静脉壁厚 壁三层结构 内膜 中层 外膜 管壁随心搏而搏动 CDFI示彩色随心搏明暗交替
不同状态血流 — 层流
S 收缩期峰值 D 舒张末期流速
MN 平均流速
搏动指数
阻力指数
正常静脉图像
壁薄无层次 管腔大小随呼吸变化 近段静脉频谱波动很大 末梢静脉频谱几乎无波动 加压被压扁 Valsalva 试验管腔增宽 站立位挤压远段肢体放松后无反向血流
正常静脉图像
静脉瓦氏试验
颈部动脉解剖
颈内动脉
右颈总动脉
颈外动脉 甲状腺上动脉
CDFI诊断要点 1、椎动脉血流呈红、蓝交替现象，或为逆向血流。 2、锁骨下动脉起始部及无名动脉狭窄处呈“五彩镶钳色”，
彩色多普勒表现 颜色单纯 中心鲜亮 旁侧依次变暗
脉冲多普勒表现 频谱窄 包络线光滑 频谱光点密集 明显空窗
不同状态血流 — 湍流
血流通道内有严重狭窄 彩色多普勒表现 — 五彩镶嵌
彩色血流色彩倒错 红蓝交错 脉冲多普勒表现
频谱增宽 空窗消失 包络线不光滑毛刺状
不同状态血流 — 涡流
血流通过严重狭窄后进入大的空腔 彩色多普勒表现
锁骨下动脉窃血综合征
锁骨下动脉窃血综合征
锁骨下动脉窃血综合征
锁骨下动脉窃血综合征
诊断要点
锁骨下动脉窃血综合征
二维超声表现
● 胸骨上窝追踪锁骨下动脉起始部狭窄 闭塞 ● 大动脉炎者动脉管壁均匀性增厚 低回声 ● 动脉硬化者大中动脉有斑块回声 ● 上述均无应考虑先天畸形 动脉受压
锁骨下动脉窃血综合征
湍流
瘤内湍流 破口来去血流
膜片分真假两腔 真腔血流正常 假腔湍流
真假动脉瘤
真性
假性
夹层
锁骨下动脉窃血综合征
相关概念
锁骨下动脉窃血综合征
是由多种原因引起锁骨下动脉近端或无名动脉阻塞，使 锁骨下动脉远端管腔压力下降，低于同侧椎-基底动脉压力， 椎-基底动脉血流逆行流入同侧上肢动脉。90%发生于左侧， 10%发生于右侧。病因主要有动脉粥样硬化、大动脉炎、 动脉畸形及动脉受压等。
肢体动脉狭窄（下肢常见）
大动脉炎
真假动脉瘤
动脉瘤分类及病因 分类
病因
真性动脉瘤 动脉硬化 炎性疾病 先天性动脉壁薄弱
假性动脉瘤 外伤 真性动脉瘤破裂
夹层动脉瘤 高血压 动脉硬化 先天疾病
真假动脉瘤
左上：正常动脉 右上：真性动脉瘤 左下：假性动脉瘤 右下：夹层动脉瘤
真假动脉瘤
真性动脉瘤病理 动脉壁薄弱 张力减退 在动脉压力持续作用下 动脉管壁局部膨出 好发于较大动脉
真性动脉瘤 搏动性肿物 无
假性动脉瘤 搏动性肿物 有或无
夹层动脉瘤 无 有或无
真假动脉瘤
二维图特征
管壁 瘤体 瘤内
真性动脉瘤 完整 局部膨出
有 无回声区 周边血栓
假性动脉瘤 有破口 有 无回声区 周边血栓
夹层动脉瘤 内膜撕裂 无 内膜摆动
真假动脉瘤
Doppler血流特征
真性动脉瘤 假性动脉瘤
夹层动脉瘤
双向血流 正负交错 红黄蓝绿杂乱分布 脉冲多普勒表现
本质是湍流频谱 红细胞运动的无规律性
不同状态血流 — 旋流
血流进入大管腔 主流朝前至空腔顶壁折返 在主流旁侧形成反向血流 彩色多普勒表现
在空腔内一侧呈红色 另一侧为蓝色 界限明确 互不渗透 脉冲多普勒表现 两部分不同方向血流 常表现单相血流频谱
搏动指数、阻力指数的计算
囊性-与血管有无相通 波动否 实性-对血管压迫程度 静脉瓣回声及运动
周围血管检查步骤
彩色多普勒检查 血管内彩色血流充盈状态 边缘 缺损 彩色血流色彩是否单一 有无倒错逆转 彩色血流明暗程度 确定PW取样位置 检查小血管是首先用彩色 有助显示
周围血管检查步骤
频谱多普勒检查 取样容积置于彩色显示区 管腔1/2左右 有无频带增宽 频窗消失 动脉血流速度快慢变化 舒张期反向血流是否消失 双侧是否存在差异
颈部静脉解剖
上肢动脉解剖
桡动脉 锁骨下动脉 腋动脉 肱动脉
尺动脉
上肢动脉解剖
上肢动脉解剖
上肢动脉解剖
上肢静脉解剖
桡静脉
肱静脉 腋静脉 锁骨下静脉
尺静脉
贵要静脉 头静脉
上肢静脉解剖
上肢静脉解剖
上肢静脉解剖
上肢静脉解剖
上肢静脉解剖
下肢动脉解剖
髂总动脉 髂外动脉 髂内动脉
股总动脉 股深动脉 股浅动脉
周围血管疾病超声诊断、解剖学 和影像学诊断
肢体血管多普勒检查基础
熟悉肢体血管来龙去脉 识别血管血流异常 常见外周血管疾病超声检查
肢体血管多普勒检查基础
肢体血管多普勒检查基础
肢体血管多普勒检查基础
周围血管检查步骤
二维超声检查 血管结构 血管壁厚薄 回声强弱
内膜是否光滑 测量管径 血管腔内有无异常回声 部位 大小 性质 血管周围有无异常回声
