污水处理控制系统的设计污水处理控制系统的设计一、引言污水处理对于保护环境和人类健康至关重要。
随着城市化、工业化的发展，污水排放量也在持续增加，污水处理成为了一个非常重要的问题。
污水处理控制系统的设计是确保污水处理设备高效运行的关键。
本文将针对污水处理控制系统的设计进行探讨。
二、污水处理控制系统的功能污水处理控制系统主要具有以下功能：1. 监测和检测：通过传感器和仪表监测污水处理设备的运行状态和污水水质参数，如流量、浊度、氨氮浓度等。
2. 预处理控制：根据监测结果对进入污水处理设备的原水进行预处理控制，如调节污水进水流量、添加药剂等。
3. 运行控制：根据污水处理设备的运行情况，如污泥浓度、pH值等，调节污水处理工艺的运行参数，如曝气时间、投加药剂量等。
4. 报警和故障诊断：发现设备故障或异常情况时及时发出报警并进行相应的故障诊断。
三、污水处理控制系统的设计要素在设计污水处理控制系统时需要考虑以下要素：1. 设备选择：根据污水的性质和污水处理工艺的要求，选择合适的传感器、仪器和执行器等设备。
2. 控制策略：确定合适的控制策略，如反馈控制、前馈控制、模糊控制等。
3. 控制对象：明确控制的对象，如曝气系统、搅拌系统、加药系统等。
4. 数据采集和处理：建立污水处理控制系统的数据采集和处理系统，将传感器采集的数据经过处理后，用于控制系统的判断和决策。
5. 安全性和鲁棒性：设计控制系统时必须考虑到系统的安全性和鲁棒性，以防止系统故障或数据异常对污水处理设备造成损坏或污染。
四、污水处理控制系统的设计流程1. 确定需求：明确污水处理系统的处理目标、水量要求、水质要求等。
2. 定义控制策略：根据需求确定合适的控制策略，如比例控制、PID控制等。
3. 设计控制回路：根据控制策略设计控制回路，包括传感器、执行器和控制器等。
4. 数据采集和处理：确定数据采集和处理方式，如传感器的选择和数据分析算法的设计。
5. 系统集成和测试：将各个部分进行集成，并进行系统测试和调试。
废水处理电气控制系统设计

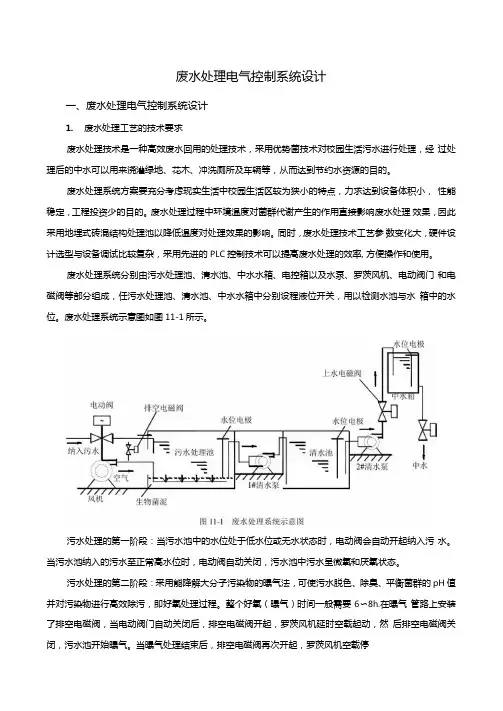

废水处理电气控制系统设计一、废水处理电气控制系统设计1.废水处理工艺的技术要求废水处理技术是一种高效废水回用的处理技术，采用优势菌技术对校园生活污水进行处理，经过处理后的中水可以用来浇灌绿地、花木、冲洗厕所及车辆等，从而达到节约水资源的目的。
废水处理系统方案要充分考虑现实生活中校园生活区较为狭小的特点，力求达到设备体积小，性能稳定，工程投资少的目的。
废水处理过程中环境温度对菌群代谢产生的作用直接影响废水处理效果，因此采用地埋式砖混结构处理池以降低温度对处理效果的影响。
同时，废水处理技术工艺参数变化大，硬件设计选型与设备调试比较复杂，采用先进的PLC控制技术可以提髙废水处理的效率, 方便操作和使用。
废水处理系统分别由污水处理池、淸水池、中水水箱、电控箱以及水泵、罗茨风机、电动阀门和电磁阀等部分组成，任污水处理池、淸水池、中水水箱中分别设程液位开关，用以检测水池与水箱中的水位。
废水处理系统示意图如图11-1所示。
污水处理的第一阶段：当污水池中的水位处于低水位或无水状态时，电动阀会自动开起纳入污水。
当污水池纳入的污水至正常髙水位时，电动阀自动关闭，污水池中污水呈微氧和厌氧状态。
污水处理的第二阶段：采用能降解大分子污染物的曝气法，可使污水脱色、除臭、平衡菌群的pH值并对污染物进行髙效除污，即好氧处理过程。
整个好氧（曝气）时间一般需要6〜8h.在曝气管路上安装了排空电磁阀，当电动阀门自动关闭后，排空电磁阀开起，罗茨风机延时空载起动，然后排空电磁阀关闭，污水池开始曝气。
当曝气处理结束后，排空电磁阀再次开起，罗茨风机空载停机，然后排空电磁阀延时关闭。
曝气风机在无负荷条件下起动和停I匕，能起到保护电动机和风机的作用。
经过0.5h的水质沉淀，PLC下达起动1#淸水泵指令，将沉淀后的水泵入到淸水池。
当淸水池中的水位升至正常髙水位时，1#淸水泵自动停止运行。
这时2#淸水泵自动起动向中水箱泵水，当水箱内达到正常髙水位时，2#淸水泵自动停止运行，这时中水箱内的水全部完成处理过程。
污水处理控制系统的设计

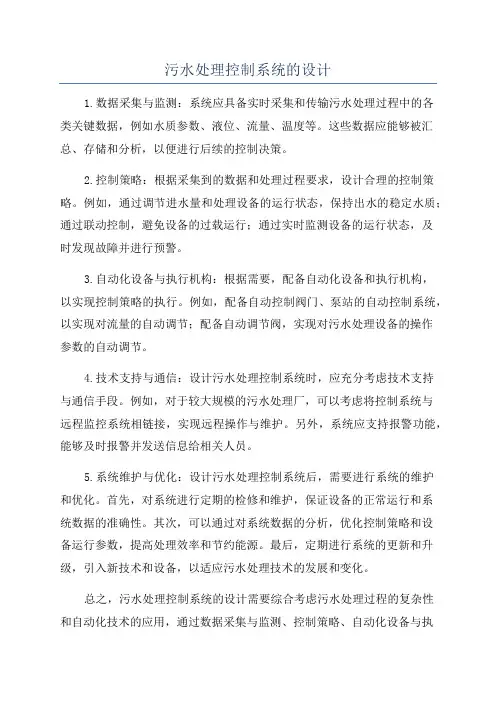

污水处理控制系统的设计1.数据采集与监测：系统应具备实时采集和传输污水处理过程中的各类关键数据，例如水质参数、液位、流量、温度等。
这些数据应能够被汇总、存储和分析，以便进行后续的控制决策。
2.控制策略：根据采集到的数据和处理过程要求，设计合理的控制策略。
例如，通过调节进水量和处理设备的运行状态，保持出水的稳定水质；通过联动控制，避免设备的过载运行；通过实时监测设备的运行状态，及时发现故障并进行预警。
3.自动化设备与执行机构：根据需要，配备自动化设备和执行机构，以实现控制策略的执行。
例如，配备自动控制阀门、泵站的自动控制系统，以实现对流量的自动调节；配备自动调节阀，实现对污水处理设备的操作参数的自动调节。
4.技术支持与通信：设计污水处理控制系统时，应充分考虑技术支持与通信手段。
例如，对于较大规模的污水处理厂，可以考虑将控制系统与远程监控系统相链接，实现远程操作与维护。
另外，系统应支持报警功能，能够及时报警并发送信息给相关人员。
5.系统维护与优化：设计污水处理控制系统后，需要进行系统的维护和优化。
首先，对系统进行定期的检修和维护，保证设备的正常运行和系统数据的准确性。
其次，可以通过对系统数据的分析，优化控制策略和设备运行参数，提高处理效率和节约能源。
最后，定期进行系统的更新和升级，引入新技术和设备，以适应污水处理技术的发展和变化。
