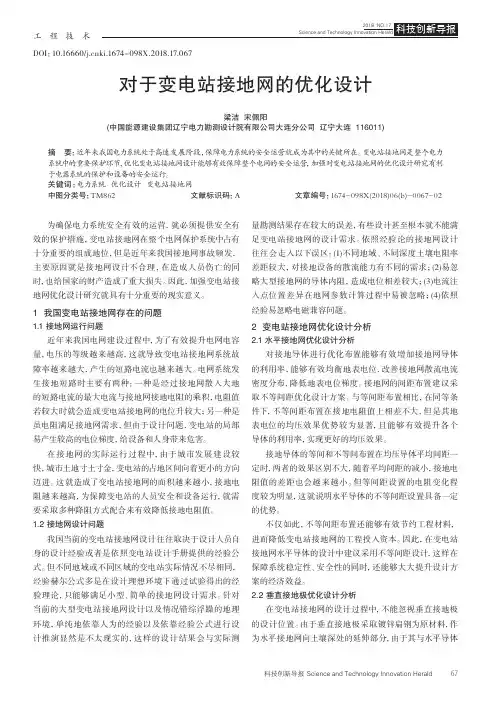

工程技术科技创新导报 Science and Technology Innovation Herald67DOI：10.16660/ki.1674-098X.2018.17.067对于变电站接地网的优化设计梁洁 宋佩阳(中国能源建设集团辽宁电力勘测设计院有限公司大连分公司 辽宁大连 116011)摘 要：近年来我国电力系统处于高速发展阶段，保障电力系统的安全运营就成为其中的关键所在。
变电站接地网是整个电力系统中的重要保护环节，优化变电站接地网设计能够有效保障整个电网的安全运营，加强对变电站接地网的优化设计研究有利于电器系统的保护和设备的安全运行。
关键词：电力系统 优化设计 变电站接地网中图分类号：TM862 文献标识码：A 文章编号：1674-098X(2018)06(b)-0067-02为确保电力系统安全有效的运营，就必须提供安全有效的保护措施，变电站接地网在整个电网保护系统中占有十分重要的组成地位，但是近年来我国接地网事故频发，主要原因就是接地网设计不合理，在造成人员伤亡的同时，也给国家的财产造成了重大损失。
因此，加强变电站接地网优化设计研究就具有十分重要的现实意义。
1 我国变电站接地网存在的问题1.1 接地网运行问题近年来我国电网建设过程中，为了有效提升电网电容量，电压的等级越来越高，这就导致变电站接地网系统故障率越来越大，产生的短路电流也越来越大。
电网系统发生接地短路时主要有两种：一种是经过接地网散入大地的短路电流的最大电流与接地网接地电阻的乘积，电阻值若较大时就会造成变电站接地网的电位升较大；另一种是虽电阻满足接地网需求，但由于设计问题，变电站的局部易产生较高的电位梯度，给设备和人身带来危害。
在接地网的实际运行过程中，由于城市发展建设较快，城市土地寸土寸金，变电站的占地区间向着更小的方向迈进。
这就造成了变电站接地网的面积越来越小，接地电阻越来越高，为保障变电站的人员安全和设备运行，就需要采取多种降阻方式配合来有效降低接地电阻值。
变电站接地方案
变电站接地方案1. 引言在变电站的设计和建设过程中，接地系统是非常重要的一部分。
正确的接地方案能够确保变电站设备的安全运行，防止人身伤害和财产损失。
本文将详细介绍变电站接地方案的设计原则和常用方法。
2. 设计原则变电站接地方案的设计应遵循以下原则：2.1. 保护人员安全变电站是一个高压、高电能的工作场所，为了保护变电站工作人员的安全，接地系统应能有效地将故障电流迅速地引导到地下，避免电击事故的发生。
2.2. 保护设备安全接地系统能够减小设备故障引起的电磁干扰和过电压，保护变电站设备免受损坏。
2.3. 降低接地电阻接地电阻的降低有助于提高电气系统的整体接地效果，减少接地故障和电流扩散。
3. 接地方案设计方法3.1. 地网接地方案地网接地是变电站中最常用的接地方案之一。
它通过将变电站的金属构件连接到一个大型的地网上，使得金属构件和地网之间的电阻接近于零，从而实现良好的接地效果。
地网接地方案具有施工简单、可靠性高的优点。
3.2. 环形接地方案环形接地方案主要适用于局部接地场合。
它通过将变电站的金属构件与一个深埋地下的铜环相连接来实现接地。
铜环的半径和材质都需要根据变电站的具体情况进行设计，以确保良好的接地效果。
3.3. 壁挂式接地方案壁挂式接地方案适用于那些无法满足地网接地要求的场合，如高层建筑和山地等地形复杂的地区。
该方案通过将金属构件连接到建筑物外墙的金属支架上，再将金属支架与地下的金属杆相连接，实现接地效果。
4. 接地系统的设计流程4.1. 确定设计标准根据国家和行业的相关标准，确定变电站接地系统的设计标准，包括接地电阻、电流容量等。
4.2. 场地勘查对变电站所在的实地进行勘查，包括土壤特性、地下水位、地形地貌等，以了解场地条件对接地效果的影响。
4.3. 进行土壤电阻率测试通过土壤电阻率测试，确定土壤的电阻率，并结合实际需求，选择合适的接地方式。
4.4. 进行接地系统的设计和计算根据变电站的负荷电流和土壤电阻率等参数，进行接地系统的设计和计算，包括金属构件的尺寸和布置、接地电阻的计算等。
变电站接地系统优化设计方法刍议
变电站接地系统优化设计方法刍议众所周知，电流接地能够很大程度上保障系统以及输配电过程中的安全，然而由于地面物质材料构造复杂，并且电力系统又有着其特殊的不安全性以及不稳定性，这就使得接地系统的设计方案成了一个重中难点。
但又因为其难度以及重要性，就使得设计出接地系统的优化方案更显得至关重要。
变电站接地系统现状及问题分析近年来，随着我国电力系统的负担的不断增加，需要不断加大输配电力度用以满足相应当下对电力系统的更高要求。
然而，近年来，我国发生的多起由于接地系统引起的电力安全事故引起社会关注，此类电力系统安全事故的发生不仅造成设备的毁坏从而引起了电力系统无法安全运行，更严重的是，此类事故的发展通常会造成严重的人员伤亡及财产损失。
经相关部门以及专家研究，此类接地系统引起的事故最大的原因之一就是在进行接地系统设计过程中对于接地系统的设计考虑不够完善以及设计过程中对于可能出现的问题及相关对策的考虑不足。
另外，城市电网设计运行过程中，由于城市用电需求较大然而城市用地又较为紧张，这就使得城市变电站在建设接地系统时常常需要不断缩小接地网的铺设面积，这就使得接地短路电流进一步加大，对电力系统造成了更大的损害。
另一方面，农村变电站接地系统虽然有着较为宽阔的接地面积，然而由于农村土地多为实用耕地以及相关技术条件的限制，这就造成，当下农村电网接地网络系统的发展也并不完善。
归结上述几个方面，我国变电站接地系统现状不容乐观，主要存在以下一些问题：首先，对于接地系统的载体，接地线的选择使用过程没有做到符合实际情况。
接地线由于大量接地短路电路通过，必然会产生巨大的热效应，而当下大多数接地系统接地线的热容量都不够，也难以做到良好的散热，及其容易造成接地线焚烧造成安全事故。
其次，接地不够到位，主要体现在当下许多接地系统的设计施工过程中，许多主要以及重要设备即零件由于技术水平、工艺水平等各种原因难以做到良好的接地，造成接地系统设计不科学。

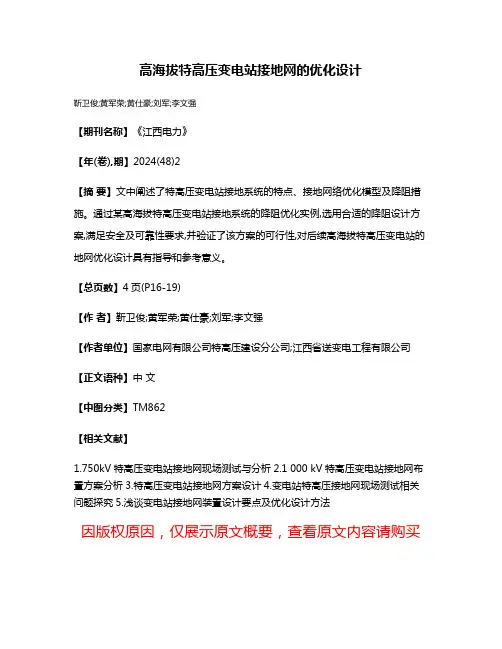

高海拔特高压变电站接地网的优化设计
