收稿日期:2004-04-22;修订日期:2004-07-04作者简介:齐海宁(1979-),男,研究生,研究方向为信号与信息处理。

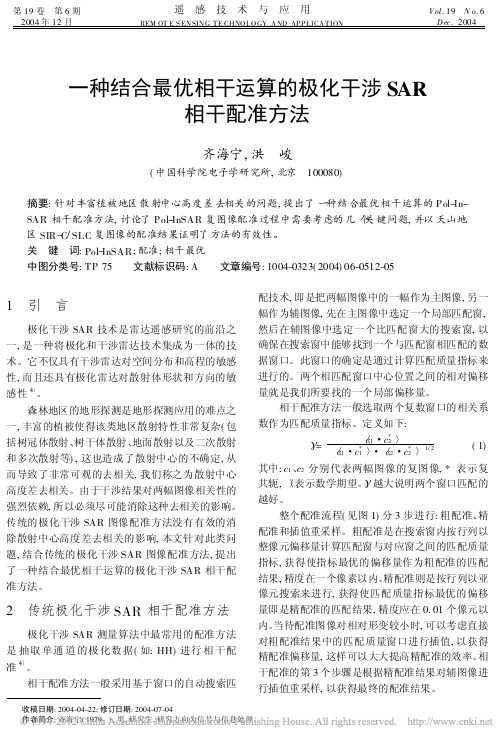

一种结合最优相干运算的极化干涉SAR相干配准方法齐海宁,洪 峻(中国科学院电子学研究所,北京 100080)摘要:针对丰富植被地区散射中心高度差去相关的问题,提出了一种结合最优相干运算的Pol-In-SAR 相干配准方法,讨论了Pol-InSAR 复图像配准过程中需要考虑的几个关键问题,并以天山地区SIR -C /SLC 复图像的配准结果证明了方法的有效性。
关 键 词:Pol -InSAR ;配准;相干最优中图分类号:TP 75 文献标识码:A 文章编号:1004-0323(2004)06-0512-051 引 言极化干涉SAR 技术是雷达遥感研究的前沿之一,是一种将极化和干涉雷达技术集成为一体的技术。
它不仅具有干涉雷达对空间分布和高程的敏感性,而且还具有极化雷达对散射体形状和方向的敏感性〔4〕。
森林地区的地形探测是地形探测应用的难点之一,丰富的植被使得该类地区散射特性非常复杂(包括树冠体散射、树干体散射、地面散射以及二次散射和多次散射等),这也造成了散射中心的不确定,从而导致了非常可观的去相关,我们称之为散射中心高度差去相关。
由于干涉结果对两幅图像相关性的强烈依赖,所以必须尽可能消除这种去相关的影响。
传统的极化干涉SAR 图像配准方法没有有效的消除散射中心高度差去相关的影响,本文针对此类问题,结合传统的极化干涉SAR 图像配准方法,提出了一种结合最优相干运算的极化干涉SAR 相干配准方法。
2 传统极化干涉SAR 相干配准方法极化干涉SAR 测量算法中最常用的配准方法是抽取单通道的极化数据(如:HH)进行相干配准〔4〕。
相干配准方法一般采用基于窗口的自动搜索匹配技术,即是把两幅图像中的一幅作为主图像,另一幅作为辅图像,先在主图像中选定一个局部匹配窗,然后在辅图像中选定一个比匹配窗大的搜索窗,以确保在搜索窗中能够找到一个与匹配窗相匹配的数据窗口。
此窗口的确定是通过计算匹配质量指标来进行的。
两个相匹配窗口中心位置之间的相对偏移量就是我们所要找的一个局部偏移量。
相干配准方法一般选取两个复数窗口的相关系数作为匹配质量指标。
定义如下:C =〈c 1・c *2〉û〈c 1・c *1〉・〈c 2・c *2〉û1/2(1)其中:c 1、c 2分别代表两幅图像的复图像,*表示复共轭,〈〉表示数学期望。
C 越大说明两个窗口匹配的越好。
整个配准流程(见图1)分3步进行:粗配准、精配准和插值重采样。
粗配准是在搜索窗内按行列以整像元偏移量计算匹配窗与对应窗之间的匹配质量指标,获得使指标最优的偏移量作为粗配准的匹配结果,精度在一个像素以内。
精配准则是按行列以亚像元搜索来进行,获得使匹配质量指标最优的偏移量即是精配准的匹配结果,精度应在0.01个像元以内。
当待配准图像对相对形变较小时,可以考虑直接对粗配准结果中的匹配质量窗口进行插值,以获得精配准偏移量,这样可以大大提高精配准的效率。
相干配准的第3个步骤是根据精配准结果对辅图像进行插值重采样,以获得最终的配准结果。
第19卷 第6期2004年12月遥 感 技 术 与 应 用REM OT E S ENSING TE CHNOLOGY AND APPLICATIONV ol .19 N o .6D ec .20043 相干最优过程全极化雷达数据包含有HH 、HV 、VV 、VH 4个极化通道。
由极化基础理论可知,通过全极化数据可以得到任意正交极化基下的散射矩阵〔2〕。
由于相干性对于两幅图像的极化方式强烈依赖(Papathanas-siou and M oreira,1996),所以在全极化空间中寻求使相关系数最大化的最优极化状态就成为极化干涉SAR 测量技术所要解决的关键问题。
这就是全局空间相干最优问题。
解决这个问题以Cloude 相干最优算法为代表,简述如下。
全极化雷达测量目标的2×2复散射矩阵[S ]为:[S ]=S HH S HV S V H S VV(2)为方便对干涉相位和相干性的表达,我们采用基于Pauli 矩阵的目标散射矩阵矢量化方法,得到极化散射矢量k -,也称为相干散射矢量。
k -=12[S HH +S VV ,S VV -S HH ,2S HV ]T(3)设用于干涉的两组极化复图像的极化散射矢量分别是k -1和k -2。
为得到矢量干涉表达式,由它们可以组成一个新的矢量k -,其相关矩阵为一个6×6的Hermitian 半正定矩阵,表示为 [T 6]=〈k -・k -*T 〉=〈k -1k -2[k -*T 1 k -*T2]〉=[T 11][812][812]*T [T 22](4)引入两个投影矢量X -1和X -2,形式为:X =cos A ex p(i U )sin A cos B exp(i D )sin A sin B exp(i C )(5)假设X -1和X -2代表两种散射机制,则L -1和L -2代表了对应这两种特定散射机制的散射分量。
L 1=X -*T 1k -1 L 2=X -*T2k -2(6)由此可得出极化干涉的相干系数表示为: C =û〈L 1L *2〉û〈L 1L *1〉〈L 2L *2〉=û〈X -*T1[812]X -2〉û〈X -*T 1[T 11]X -1〉〈X -*T 2[T 22]X -2〉(7)全局相干最优问题就转化为式(7)的极值问题。
采用拉格朗日乘子法求以上极值问题,得lagrangian 函数: L =X -*T1[812]X -2+K 1(X -*T1[T 11]X -1-C 1)+K 2(X -*T2[T 22]X -2-C 2)(8)令偏导数为零,则有:5L 5X -*T 1=[812]X -2+K 1[T 11]X -1=0(9a )5L 5X -*T 2=[812]*T X -1+K *T2[T 22]X -2=0(9b)这可归结为两个3*3的复特征值问题,通常,特征值M =K1K *2[T 22]-1[812]*T [T 11]-1[812]X -2=MX 2(10a )[T 11]-1[812][T 22]-1[812]*T X -1=MX 1(10b )可以证明这两个矩阵都有实的非负特征值。
最大相干系数由下式给出:C max =M max(11)与M max 相应的最佳特征矢量为X -1opt 和X -2opt 。
需要注意的是,由以上关系得到的两个矢量的绝对相位不是唯一确定的,为此要加上如下的限制条件:arg (X -*T1opt X -2opt )=0(12)当X -*T1opt =X -2opt 时自动满足上述条件,否则需要在所得特征矢量上乘一个相位校正因子加以修正。
式(10)中,当T 11和T 22不满秩时便无法计算,一般来说,这种情况是由散射中心个数不足3个引起的,在丰富植被地区,复杂的散射机制也可能造成某些孤立点上的不满秩。
解决这个问题一般有两种方法,一是利用奇异值分解法,二是利用窗口平滑法。
在丰富植被地区后者更加实用,它不仅简单易用,而且平滑只是消除了孤立点上的不满秩,并没有使得该点上散射中心个数真的减少,符合森林地区的实际情况。
本文选择了窗口平滑方法,并实现了窗口大小的自调整,提高了运算效率。
4 结合最优相干过程的相干配准方法本文第二部分叙述的传统相干配准方法没有考虑到散射中心高度差去相关的问题,所以在某些丰富植被地区图像的应用中效果并不是很理想。
针对这个问题,本文对该配准方法作了一些改进。
由于利用最优相干方法求取的最优特征矢量代513第6期 齐海宁等:一种结合最优相干运算的极化干涉SAR 相干配准方法 表着分辨单元内具有最大相关性的散射机制〔5〕,即占主要成分的散射机制,所以,如果先利用最优相干方法将全极化数据转化到最优极化状态(使相关系数最大极化状态)下,就可以从纷繁复杂的散射机制中抽取出占主导地位的散射机制,从而使散射中心得以确定,这样就可以有效的消除散射中心高度差去相关的影响。
根据以上分析,算法改进如下:改进的算法中使用全极化数据,而不是某个极化通道的单极化数据。
选好搜索窗和匹配窗后,进行粗配准的搜索,每一步搜索在求取相关系数之前加入全局最优相干过程,利用两组全极化数据的对应窗口求取最优极化状态下的一对窗口数据,然后对所得窗口数据求相关系数用作匹配质量指标。
粗配准过程得到了N 个C -D 数据窗口(C :相关系数;D 偏移量),精配准过程可直接对这N 个C -D 窗口进行插值以获得精配准偏移量。
精配准精度由插值尺度控制。
这种精配准方法在待配准图像对没有很大相对形变的情况下完全适用,而且还大大节省了运算开支。
获得精配准偏移量后,仍按传统相干配准方法进行多项式拟合,然后利用拟合结果对辅图像组的每个极化通道进行插值重采样。
图2是改进后的算法流程。
5 天山地区SIR -C /SLC 全极化图像配准结果 图3a 为实验所用主图像的全功率图,大小为256*256像素,3b 为辅图像的全功率图,大小为512*512像素。
数据参数见表1。
(a)主图像全功率图 (b)辅图像全功率图图3 实验用图像本文分别利用传统方法和改进方法对上述图像进行了配准。
选择一个人工控制点,进行大尺度搜索(匹配窗32*32,搜索窗200*200)后,按照所得偏移量获得过渡粗配准图像;然后选择均匀分布的36个配514 遥 感 技 术 与 应 用 第19卷表1 天山地区SIR -C /SLC 数据参数简表数据编号4852448526观测地区Tien Sh an ,ChinaTien S han ,China数据类型SINGLE-LOOK COM PLE X SINGL E-LOOK COM PLEX 轨道方向ASCENDING ASCENDING 图像中心纬度(deg )52.188392652.2046471图像中心经度(deg)106.7562256106.8053207雷达载频(GHz ) 1.249(L ) 1.249(L)入射角(deg)23.96723.906传感器指向(deg )63.24763.285方位向分辨率(m) 5.0475030 5.0473661距离向分辨率(m)6.66248186.6624818准位置进行小尺度(匹配窗32*32,搜索窗50*50)搜索,从而获得36个粗配准位置;经过相关窗口插值后获得36个精配准偏移量;以这些精配准偏移量为参数对全图进行二元多项式拟合;再利用拟合结果对辅图像进行插值重采样获得最后的配准结果。
表2为配准参数,图4为利用配准后的图像对求取表2 改进方法Pol -InSAR 图像配准结果简表序号主图像位置相关系数(粗)相关系数(精)列偏移量(pixel )行偏移量(pixel )1(20,106)0.80680.8232144.71139.632(63,149)0.77490.7900144.70139.583(106,63)0.79830.8190144.66139.544(149,235)0.78070.8006144.62139.515(192,20)0.79620.8169144.55139.676(235,192)0.76310.7824144.47139.64(a )改进方法配准结果 (b )原方法配准结果图4 配准结果图的干涉条纹图。
