【CN209542086U】一种机电设备故障定位装置【专利】

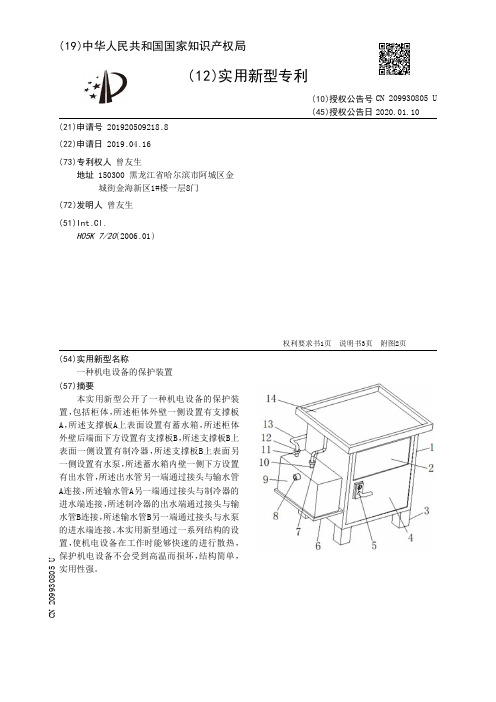

【CN209930805U】一种机电设备的保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920509218.8(22)申请日 2019.04.16(73)专利权人 曾友生地址 150300 黑龙江省哈尔滨市阿城区金城街金海新区1#楼一层8门(72)发明人 曾友生 (51)Int.Cl.H05K 7/20(2006.01)(54)实用新型名称一种机电设备的保护装置(57)摘要本实用新型公开了一种机电设备的保护装置，包括柜体，所述柜体外壁一侧设置有支撑板A，所述支撑板A上表面设置有蓄水箱，所述柜体外壁后端面下方设置有支撑板B，所述支撑板B上表面一侧设置有制冷器，所述支撑板B上表面另一侧设置有水泵，所述蓄水箱内壁一侧下方设置有出水管，所述出水管另一端通过接头与输水管A连接，所述输水管A另一端通过接头与制冷器的进水端连接，所述制冷器的出水端通过接头与输水管B连接，所述输水管B另一端通过接头与水泵的进水端连接。
本实用新型通过一系列结构的设置，使机电设备在工作时能够快速的进行散热，保护机电设备不会受到高温而损坏，结构简单，实用性强。
权利要求书1页 说明书3页 附图2页CN 209930805 U 2020.01.10C N 209930805U权 利 要 求 书1/1页CN 209930805 U1.一种机电设备的保护装置，包括柜体(1)，其特征在于，所述柜体(1)外壁一侧设置有支撑板A(6)，所述支撑板A(6)上表面设置有蓄水箱(9)，所述柜体(1)外壁后端面下方设置有支撑板B(18)，所述支撑板B(18)上表面一侧设置有制冷器(17)，所述支撑板B(18)上表面另一侧设置有水泵(20)，所述蓄水箱(9)内壁一侧下方设置有出水管(15)，所述出水管(15)另一端通过接头(12)与输水管A(16)连接，所述输水管A(16)另一端通过接头(12)与制冷器(17)的进水端连接，所述制冷器(17)的出水端通过接头(12)与输水管B(19)连接，所述输水管B(19)另一端通过接头(12)与水泵(20)的进水端连接，所述水泵(20)的出水端通过接头(12)与循环水管(13)连接，且循环水管(13)位于柜体(1)的后端面上，所述循环水管(13)另一端通过接头(12)与进水管B(11)连接，且进水管B(11)另一端穿过蓄水箱(9)，所述柜体(1)上表面设置有顶棚(14)。

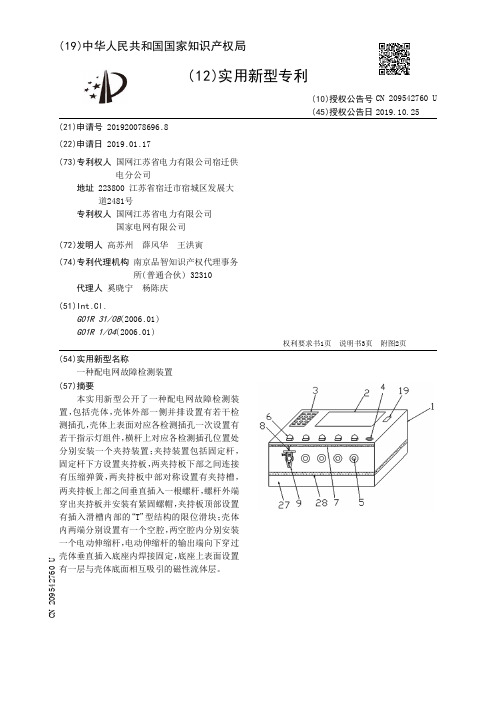

【CN209542760U】一种配电网故障检测装置【专利】
4 .根据权利要求1所述的一种配电网故障检测装置，其特征在于：所述夹持装置的数量 大于等于检测插孔的数量。
5 .根据权利要求1所述的一种配电网故障检测装置，其特征在于：夹持装置通过连接件 与横杆活动相连。
6 .根据权利要求1所述的一种配电网故障检测装置，其特征在于：固定杆与横杆互相平 行。
2 .根据权利要求1所述的一种配电网故障检测装置，其特征在于：夹持装置包括用于与 连接件 相固定的固定杆 ，固定杆下方两 侧分 别对称设置一个夹持板 ，两夹持板下部内收 且 下端连接在一起 ，两夹持板下部之间连接有压缩弹簧 ，两夹持板中部对称设置有内陷的圆 弧结构的夹持槽，两夹持板上部互相平行，两夹持板上部之间垂直插入一根螺杆，螺杆一端 固定在其中一个夹持板上，定义该端为内端，则螺杆远离内端的一端为外端，螺杆外端穿出 另一个夹持板并安装有紧固螺帽，固定杆朝向夹持板的一面设置有“T”型结构的滑槽，夹持 板顶部设置有插入滑槽内部的“T”型结构的限位滑块。
(10)授权公告号 CN 209542760 U (45)授权公告日 2019.10.25
权利要求书1页 说明书3页 附图2页
CN 209542760 U
CN 209542760 U
权 利 要 求 书
1/1 页
1 .一种配电网故障检测装置，其特征在于：包括壳体，壳体上表面分别设置有显示屏、 控制面板、电源开关和充电插孔，壳体外部一侧并排设置有若干检测插孔，在壳体上还设有 与检 测插孔 相对应的 指示灯组件 ；在检 测插孔正上方设有横杆 ，在横杆上设有沿横杆滑动 的夹持装置，所述夹持装置用于固定电路线；
实用新型内容 [0004] 本实用新型的目的在于针对上述不足之处，提供一种配电网故障检测装置，解决 现有装置不能适应各种尺寸检测线路的问题，更加实用、稳定和便携。 [0005] 本实用新型是采取以下技术方案实现的： [0006] 一种配电网故障检测装置，包括壳体，壳体上表面分别设置有显示屏、控制面板、 电 源开关 和充电 插孔 ，壳体外部一 侧并排设置有若干检 测插孔 ，在壳体上还设有与检 测插 孔 相对应的 指示灯组件 ；在检 测插孔正上方设有横杆 ，在横杆上设有沿横杆滑动的 夹持装 置，所述夹持装置用于固定电路线； [0007] 壳体内部设置有与检测插孔连接的电流互感模块、检测模块以及微处理模块，与 充电 插孔连接的 蓄电 池组件 ，与控 制面板连接的 主控驱 动模块 ，主控驱 动模块分 别与显示 屏、指示灯组件、电源开关以及微处理模块连接； [0008] 壳体内部的两端分别设置有一个空腔，两空腔内分别安装一个电动伸缩杆，电动 伸缩杆与主控驱动的 输出端向下穿过壳体垂 直插入底座内焊接固定，底座上表面设置有一层与壳体底面相互吸引的磁性流体层。 [0009] 夹持装置包括用于与连接件相固定的固定杆，固定杆下方两侧分别对称设置一个 夹持板，两夹持板下部内收且下端连接在一起，两夹持板下部之间连接有压缩弹簧，两夹持 板中部对称设置有内陷的圆弧结构的 夹持槽 ，两夹持板上部互 相平行 ，两夹持板上部之间 垂直插入一根螺杆，螺杆一端固定在其中一个夹持板上，定义该端为内端，则螺杆远离内端

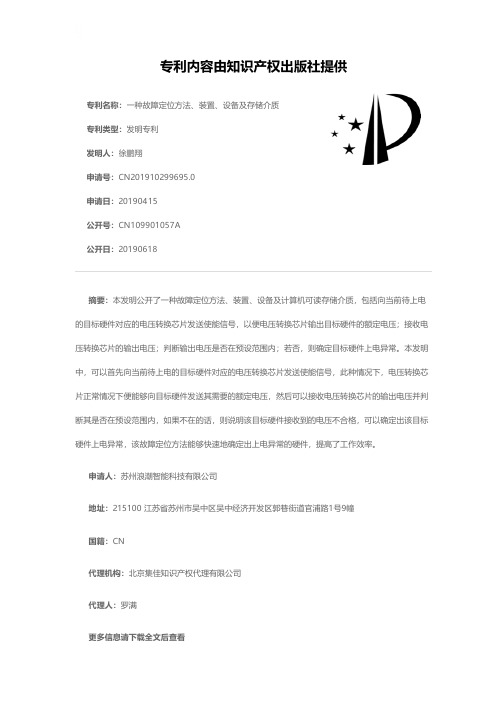

一种故障定位方法、装置、设备及存储介质[发明专利]
![一种故障定位方法、装置、设备及存储介质[发明专利]](https://img.taocdn.com/s3/m/9f77ab19910ef12d2bf9e7d8.png)
专利名称：一种故障定位方法、装置、设备及存储介质专利类型：发明专利
发明人：徐鹏翔
申请号：CN201910299695.0
申请日：20190415
公开号：CN109901057A
公开日：
20190618
专利内容由知识产权出版社提供
摘要：本发明公开了一种故障定位方法、装置、设备及计算机可读存储介质，包括向当前待上电的目标硬件对应的电压转换芯片发送使能信号，以便电压转换芯片输出目标硬件的额定电压；接收电压转换芯片的输出电压；判断输出电压是否在预设范围内；若否，则确定目标硬件上电异常。
本发明中，可以首先向当前待上电的目标硬件对应的电压转换芯片发送使能信号，此种情况下，电压转换芯片正常情况下便能够向目标硬件发送其需要的额定电压，然后可以接收电压转换芯片的输出电压并判断其是否在预设范围内，如果不在的话，则说明该目标硬件接收到的电压不合格，可以确定出该目标硬件上电异常，该故障定位方法能够快速地确定出上电异常的硬件，提高了工作效率。
申请人：苏州浪潮智能科技有限公司
地址：215100 江苏省苏州市吴中区吴中经济开发区郭巷街道官浦路1号9幢
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：罗满
更多信息请下载全文后查看。

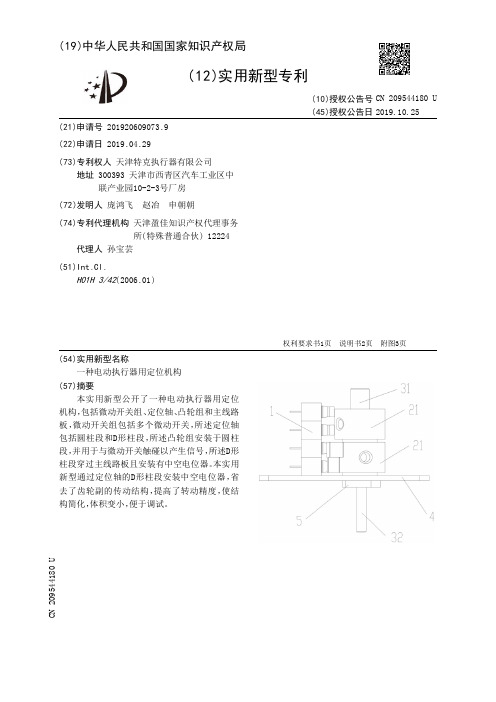

【CN209544180U】一种电动执行器用定位机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920609073.9(22)申请日 2019.04.29(73)专利权人 天津特克执行器有限公司地址 300393 天津市西青区汽车工业区中联产业园10-2-3号厂房(72)发明人 庞鸿飞 赵冶 申朝朝 (74)专利代理机构 天津盈佳知识产权代理事务所(特殊普通合伙) 12224代理人 孙宝芸(51)Int.Cl.H01H 3/42(2006.01)(54)实用新型名称一种电动执行器用定位机构(57)摘要本实用新型公开了一种电动执行器用定位机构，包括微动开关组、定位轴、凸轮组和主线路板，微动开关组包括多个微动开关，所述定位轴包括圆柱段和D形柱段，所述凸轮组安装于圆柱段，并用于与微动开关触碰以产生信号，所述D形柱段穿过主线路板且安装有中空电位器。
本实用新型通过定位轴的D形柱段安装中空电位器，省去了齿轮副的传动结构，提高了转动精度，使结构简化，体积变小，便于调试。
权利要求书1页 说明书2页 附图3页CN 209544180 U 2019.10.25C N 209544180U权 利 要 求 书1/1页CN 209544180 U1.一种电动执行器用定位机构，其特征在于，包括微动开关组、印制电路板、定位轴、凸轮组、中空电位器和主线路板，所述印制电路板与主线路板垂直焊接，所述微动开关组包括多个微动开关，所述微动开关组通过螺钉固装在主线路板上，且与印制电路板焊接，所述定位轴包括圆柱段和D形柱段，所述凸轮组安装于圆柱段，并用于与微动开关触碰以产生信号，所述D形柱段垂直穿过中空电位器中间的D形孔，并与D形孔紧配合，所述中空电位器固装在主线路板上。
2.根据权利要求1所述的一种电动执行器用定位机构，其特征在于，所述中空电位器位于凸轮组和主线路板之间或主线路板的下方。
3.根据权利要求1所述的一种电动执行器用定位机构，其特征在于，所述微动开关组包括从上到下依次设置的四个微动开关，所述凸轮组包括从上到下依次设置的两个凸轮，每个所述凸轮的侧表面均具有上凸起部和下凸起部，以分别与对应的微动开关的触点接触产生信号。
一种电力设备故障检测定位装置[实用新型专利]
![一种电力设备故障检测定位装置[实用新型专利]](https://img.taocdn.com/s3/m/17768ce9bed5b9f3f80f1c50.png)
专利名称：一种电力设备故障检测定位装置专利类型：实用新型专利
发明人：张允
申请号：CN202020885934.9
申请日：20200525
公开号：CN212675071U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电力设备故障检测定位装置，包括检测定位仪本体，检测定位仪本体的底端开设有两个送风口，检测定位仪本体底端的四个边角均固定设有支撑机构，四个支撑机构均包括套筒、螺纹杆、支撑杆、卡块和橡胶套，四个套筒的顶端分别与检测定位仪本体底端的四个边角底端的四个边角固定连接；本实用新型的有益效果是：本实用新型一种电力设备故障检测定位装置，通过将四个支撑机构的螺纹杆与套筒螺纹连接，可调节四个支撑杆的高度，通过在检测定位仪本体底端的四个边角设置支撑机构，能够对检测定位仪本体进行支撑，四个支撑机构的卡块分别与四个橡胶套卡合连接，检测定位仪本体不易晃动，便于操作。
申请人：山东伊莱克检验检测有限公司
地址：272400 山东省济宁市济宁济经济开发区嘉美路发展中心5号楼
国籍：CN
代理机构：济宁汇景知识产权代理事务所(普通合伙)
代理人：徐国印
更多信息请下载全文后查看。

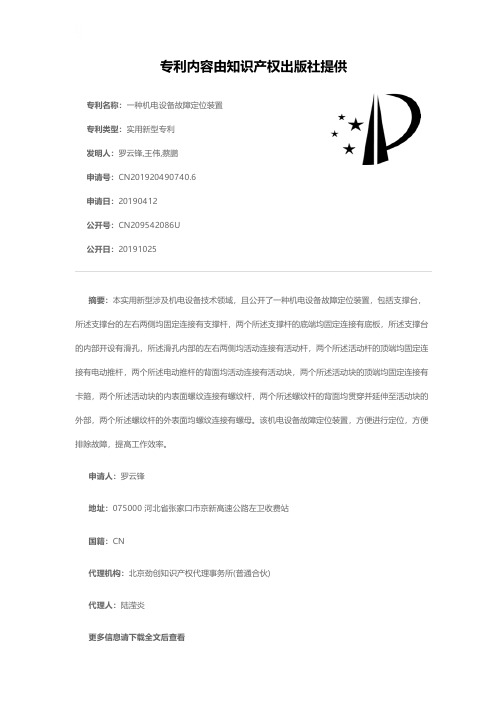

一种机电设备故障定位装置[实用新型专利]
![一种机电设备故障定位装置[实用新型专利]](https://img.taocdn.com/s3/m/0394832e6137ee06eef91881.png)
专利名称：一种机电设备故障定位装置专利类型：实用新型专利
发明人：罗云锋,王伟,蔡鹏
申请号：CN201920490740.6
申请日：20190412
公开号：CN209542086U
公开日：
20191025
专利内容由知识产权出版社提供
摘要：本实用新型涉及机电设备技术领域，且公开了一种机电设备故障定位装置，包括支撑台，所述支撑台的左右两侧均固定连接有支撑杆，两个所述支撑杆的底端均固定连接有底板，所述支撑台的内部开设有滑孔，所述滑孔内部的左右两侧均活动连接有活动杆，两个所述活动杆的顶端均固定连接有电动推杆，两个所述电动推杆的背面均活动连接有活动块，两个所述活动块的顶端均固定连接有卡箍，两个所述活动块的内表面螺纹连接有螺纹杆，两个所述螺纹杆的背面均贯穿并延伸至活动块的外部，两个所述螺纹杆的外表面均螺纹连接有螺母。
该机电设备故障定位装置，方便进行定位，方便排除故障，提高工作效率。
申请人：罗云锋
地址：075000 河北省张家口市京新高速公路左卫收费站
国籍：CN
代理机构：北京劲创知识产权代理事务所(普通合伙)
代理人：陆滢炎
更多信息请下载全文后查看。
一种电机维修用定位装置[实用新型专利]
专利名称：一种电机维修用定位装置专利类型：实用新型专利
发明人：王连军,王萌,石涛
申请号：CN201920894683.8
申请日：20190614
公开号：CN210551005U
公开日：
20200519
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电机维修用定位装置，包括左支撑架、右支撑架、叉形伸缩架和电推杆，左支撑架和右支撑架之间通过叉形伸缩架连接，左支撑架和右支撑架结构相同且对称设置，左支撑架和右支撑架均包括底板、顶板和连接杆，底板和顶板之间通过连接杆连接，顶板侧壁设有纵向凹槽Ⅰ，凹槽Ⅰ一端设有连接轴，另一端设有移动轴，凹槽Ⅰ在设有移动轴一端的上下内壁设有滑槽，移动轴受力时可在滑槽内滑动，叉形伸缩架端部分别可转动套接连接轴和移动轴；电推杆的伸缩端连接右支撑架移动轴，右支撑架侧壁设有固定板，电推杆固定在固定板上。
本实用新型结构简单，使用方便，可适用于不同型号的电机。
申请人：利华益维远化学股份有限公司
地址：257400 山东省东营市利津县利十路208号
国籍：CN
代理机构：北京金硕果知识产权代理事务所(普通合伙)
代理人：王哲平
更多信息请下载全文后查看。
一种机电设备故障检修装置[发明专利]
(19)国家知识产权局(12)发明专利(10)授权公告号 (45)授权公告日 (21)申请号 202110816213.1(22)申请日 2021.07.20(65)同一申请的已公布的文献号申请公布号 CN 113478447 A(43)申请公布日 2021.10.08(73)专利权人 贵州黔新哲米科技有限公司地址 550002 贵州省贵阳市南明区解放路100号贵阳鸿通运输开发有限公司购物中心L1A04(72)发明人 张同春 (74)专利代理机构 北京保识知识产权代理事务所(普通合伙) 11874专利代理师 张晶(51)Int.Cl.B25H 1/10(2006.01)B25H 1/16(2006.01)(56)对比文件CN 212311970 U ,2021.01.08CN 206953022 U ,2018.02.02CN 205074617 U ,2016.03.09CN 213647338 U ,2021.07.09CN 206840133 U ,2018.01.05CN 212311970 U ,2021.01.08CN 201109083 Y ,2008.09.03CN 211030052 U ,2020.07.17CN 112512291 A ,2021.03.16CN 207807662 U ,2018.09.04CN 101712150 A ,2010.05.26CN 209665414 U ,2019.11.22CN 212988216 U ,2021.04.16CN 209021996 U ,2019.06.25CN 107263409 A ,2017.10.20CN 103317525 A ,2013.09.25DE 19816725 A1,1999.10.21WO 2014186781 A1,2014.11.20JP 2009220244 A ,2009.10.01(续)审查员 陈炫瑞 (54)发明名称一种机电设备故障检修装置(57)摘要本发明公开了一种机电设备故障检修装置，属于设备检修技术领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920490740.6
(22)申请日 2019.04.12
(73)专利权人 罗云锋
地址 075000 河北省张家口市京新高速公
路左卫收费站
(72)发明人 罗云锋 王伟 蔡鹏
(74)专利代理机构 北京劲创知识产权代理事务
所(普通合伙) 11589
代理人 陆滢炎
(51)Int.Cl.
G01M 13/00(2019.01)
B25B 11/00(2006.01)
(54)实用新型名称一种机电设备故障定位装置(57)摘要本实用新型涉及机电设备技术领域，且公开了一种机电设备故障定位装置，包括支撑台，所述支撑台的左右两侧均固定连接有支撑杆，两个所述支撑杆的底端均固定连接有底板，所述支撑台的内部开设有滑孔，所述滑孔内部的左右两侧均活动连接有活动杆，两个所述活动杆的顶端均固定连接有电动推杆，两个所述电动推杆的背面均活动连接有活动块，两个所述活动块的顶端均固定连接有卡箍，两个所述活动块的内表面螺纹连接有螺纹杆，两个所述螺纹杆的背面均贯穿并延伸至活动块的外部，两个所述螺纹杆的外表面均螺纹连接有螺母。
该机电设备故障定位装置，方便进行定位，方便排除故障，
提高工作效率。
权利要求书1页 说明书3页 附图1页CN 209542086 U 2019.10.25
C N 209542086
U
权 利 要 求 书1/1页CN 209542086 U
1.一种机电设备故障定位装置，包括支撑台(1)，其特征在于：所述支撑台(1)的左右两侧均固定连接有支撑杆(2)，两个所述支撑杆(2)的底端均固定连接有底板(3)，所述支撑台(1)的内部开设有滑孔(4)，所述滑孔(4)内部的左右两侧均活动连接有活动杆(5)，两个所述活动杆(5)的顶端均固定连接有电动推杆(6)，两个所述电动推杆(6)的背面均活动连接有活动块(7)，两个所述活动块(7)的顶端均固定连接有卡箍(8)，两个所述活动块(7)的内表面螺纹连接有螺纹杆(9)，两个所述螺纹杆(9)的背面均贯穿并延伸至活动块(7)的外部，两个所述螺纹杆(9)的外表面均螺纹连接有螺母(18)，所述支撑台(1)的底部且位于活动杆(5)的背面固定连接有固定块(10)，所述固定块(10)的底部开设有滑槽(11)，两个所述活动杆(5)的背面均固定连接有支杆(12)，两个所述支杆(12)的顶端均固定连接有滑块(13)，所述滑块(13)位于滑槽(11)的内部，两个所述活动杆(5)的底端均固定连接有螺纹管(14)，两个所述螺纹管(14)的内表面均通过丝杆(15)螺纹连接，所述支撑台(1)底部的左右两侧均固定连接有支撑板(16)，所述丝杆(15)的左端与左侧所述支撑板(16)活动连接，所述丝杆(15)的右端贯穿并延伸至右侧所述支撑板(16)的外部，所述丝杆(15)的右端的右端固定连接有把手(17)。
2.根据权利要求1所述的一种机电设备故障定位装置，其特征在于：两个所述支杆(12)均呈U形，所述支杆(12)的顶端与滑块(13)底部的连接角度为九十度。
3.根据权利要求1所述的一种机电设备故障定位装置，其特征在于：所述底板(3)呈圆形，所述底板(3)的底部固定安装有防滑垫，所述防滑垫的底部开设有防滑纹。
4.根据权利要求1所述的一种机电设备故障定位装置，其特征在于：两个所述支撑板(16)呈平行状，支撑板(16)的顶部与支撑台(1)底部的连接。
5.根据权利要求1所述的一种机电设备故障定位装置，其特征在于：两个所述螺纹管(14)的轴心、丝杆(15)的轴心和把手(17)的轴心位于同一直线上。
6.根据权利要求1所述的一种机电设备故障定位装置，其特征在于：所述把手(17)呈圆形，所述把手(17)的外表面开设有防滑纹。
2。
