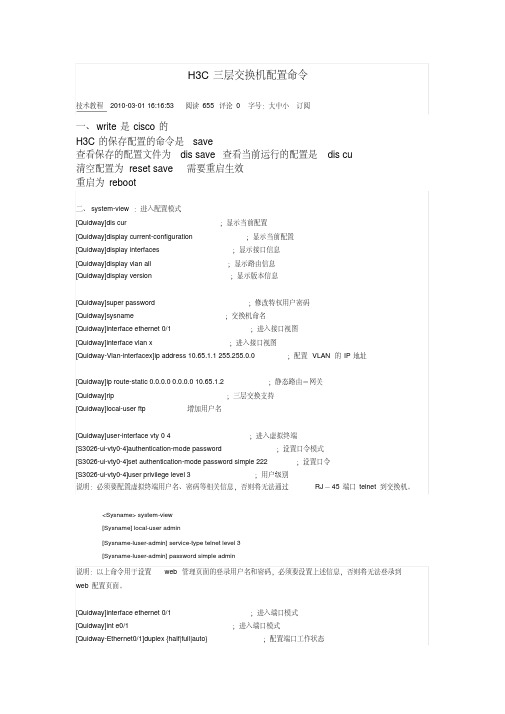

H3C三层交换机配置命令.
H3C三层交换机配置命令技术教程2010-03-01 16:16:53 阅读655 评论0 字号：大中小订阅一、write是cisco的H3C的保存配置的命令是save查看保存的配置文件为dis save 查看当前运行的配置是dis cu清空配置为reset save 需要重启生效重启为reboot二、system-view：进入配置模式[Quidway]dis cur ；显示当前配置[Quidway]display current-configuration ；显示当前配置[Quidway]display interfaces ；显示接口信息[Quidway]display vlan all ；显示路由信息[Quidway]display version ；显示版本信息[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关[Quidway]rip ；三层交换支持[Quidway]local-user ftp 增加用户名[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别说明：必须要配置虚拟终端用户名、密码等相关信息，否则将无法通过RJ－45端口telnet到交换机。
H3C交换机实例整理
H3C交换机配置实例目录1.登录交换机典型配置指导 (7)1.1 通过Console口配置Telnet登录方式典型配置指导 (7)1.1.1 组网图 (7)1.1.2 应用要求 (7)1.1.3 配置过程和解释 (7)1.1.4 完整配置 (8)1.2 通过Telnet配置Console口登录方式典型配置指导 (9)1.2.1 组网图 (9)1.2.2 应用要求 (9)1.2.3 配置过程和解释 (9)1.2.4 完整配置 (10)1.3 通过WEB网管登录交换机典型配置指导 (11)1.3.1 组网图 (11)1.3.2 应用要求 (11)1.3.4 配置过程和解释 (11)1.3.5 完整配置 (12)1.3.6 配置注意事项 (12)1.4 对登录用户的控制典型配置指导 (12)1.4.1 组网图 (12)1.4.2 应用要求 (12)1.4.3 配置过程和解释 (12)1.4.4 完整配置 (13)2. VLAN典型配置指导 (14)2.1 基于端口的VLAN典型配置指导 (14)2.1.1 组网图 (14)2.1.2 应用要求 (14)2.1.3 配置过程和解释 (14)2.1.4完整配置 (15)2.2 基于MAC的VLAN典型配置指导 (16)2.2.1组网图 (16)2.2.2 应用要求 (16)2.2.3 配置过程和解释 (16)2.2.4 完整配置 (17)2.2.5 配置注意事项 (18)2.3 基于协议的VLAN典型配置指导 (18)2.3.1 组网图 (18)2.3.2 应用要求 (19)2.3.3 配置过程和解释 (19)2.3.4 完整配置 (19)2.4 基于IP子网的VLAN典型配置指导 (20)2.4.1 组网图 (20)2.4.2 应用要求 (20)2.4.3 配置过程和解释 (21)2.4.5 完整配置 (21)2.5 Isolate-user-vlan典型配置指导 (22)2.5.1 组网图 (22)2.5.2 应用要求 (22)2.5.3 配置过程和解释 (22)2.5.6 完整配置 (23)3. IPv4 ACL典型配置指导 (25)3.1 基本IPv4 ACL典型配置指导 (25)3.1.1 组网图 (25)3.1.2 应用要求 (25)3.1.3 配置过程和解释 (25)3.1.4 完整配置 (26)3.1.5 配置注意事项 (26)3.2 高级IPv4 ACL典型配置指导 (27)3.2.1 组网图 (28)3.2.2 应用要求 (28)3.2.3 配置过程和解释 (28)3.2.4 完整配置 (29)3.2.5 配置注意事项 (30)3.3 二层ACL典型配置指导 (30)3.3.1 组网图 (31)3.3.2 应用要求 (31)3.3.3 配置过程和解释 (31)3.3.4 完整配置 (31)3.3.5 配置注意事项 (32)3.4 用户自定义ACL和流模板典型配置指导 (32)3.4.1组网图 (33)3.4.2 应用要求 (33)3.4.3 配置过程和解释 (33)3.4.4 完整配置 (34)3.4.5 配置注意事项 (34)4. IPv6 ACL典型配置指导 (37)4.1 基本IPv6 ACL典型配置指导 (37)4.1.1 组网图 (37)4.1.2 应用要求 (37)4.1.3 配置过程和解释 (37)4.1.4 完整配置 (38)4.1.5 配置注意事项 (38)4.2 高级IPv6 ACL典型配置指导 (38)4.2.1 组网图 (39)4.2.2 应用要求 (39)4.2.3 配置过程和解释 (39)4.2.4 完整配置 (40)4.2.5 配置注意事项 (40)5. QoS典型配置指导 (41)5.1 端口限速和流量监管典型配置指导 (41)5.1.1 组网图 (41)5.1.2 应用要求 (41)5.1.3 配置过程和解释 (42)5.1.4 完整配置 (43)5.1.5 配置注意事项 (43)5.2 优先级重标记和队列调度典型配置指导 (46)5.2.1 组网图 (46)5.2.2 应用要求 (46)5.2.3 配置过程和解释 (47)5.2.4 完整配置 (48)5.2.5 配置注意事项 (48)5.3 优先级映射和队列调度典型配置指导 (50)5.3.1 组网图 (50)5.3.2 应用要求 (50)5.3.3 配置过程和解释 (51)5.3.4 完整配置 (51)5.3.5 配置注意事项 (52)5.4 流镜像和重定向至端口典型配置指导 (55)5.4.1 组网图 (55)5.4.2 应用要求 (55)5.4.3 配置过程和解释 (56)5.4.4 完整配置 (57)5.4.5 配置注意事项 (57)5.5 重定向至下一跳典型配置指导 (58)5.5.1 组网图 (58)5.5.2 应用要求 (58)5.5.3 配置过程和解释 (58)5.5.4 完整配置 (59)5.5.5 配置注意事项 (59)6. 交换机端口链路类型介绍 (60)6.1 交换机端口链路类型介绍 (60)6.2 各类型端口使用注意事项 (60)6.3 各类型端口在接收和发送报文时的处理 (61)6.4交换机Trunk端口配置 (62)6.4.1 组网需求： (62)6.4.2 组网图： (62)6.4.3 配置步骤： (63)6.5 交换机Hybrid端口配置 (64)6.5.1组网需求： (64)6.5.2组网图： (65)6.5.2 配置步骤： (66)7. 链路聚合典型配置指导 (70)7.1 链路聚合典型配置指导 (70)7.1.1 组网图 (70)7.1.2 应用要求 (70)7.1.3 配置过程和解释 (70)7.1.4 完整配置 (71)7.1.5 配置注意事项 (71)7.2 链路聚合典型配置指导 (72)7.2.1 组网图 (72)7.2.2 应用要求 (72)7.2.3 配置过程和解释 (72)7.2.4 配置注意事项 (73)8、端口镜像典型配置指导 (73)8.1 本地端口镜像典型配置指导 (73)8.1.1 组网图 (73)8.1.2 应用要求 (74)8.1.3 配置过程和解释 (74)8.1.4 完整配置 (74)8.1.5 配置注意事项 (74)8.2 远程端口镜像典型配置指导（方式一） (75)8.2.1 组网图 (76)8.2.2 应用要求 (76)8.2.3 配置过程和解释 (76)8.2.4 完整配置 (77)8.2.5 配置注意事项 (78)8.3 远程端口镜像典型配置指导（方式二） (79)8.3.1 组网图 (80)8.3.2 应用要求 (80)8.3.3 配置过程和解释 (80)8.3.4 完整配置 (81)8.3.5 配置注意事项 (82)9.端口隔离典型配置指导 (83)9.1 端口隔离概述 (83)9.2 端口隔离配置指导（方式一） (83)9.2.1 组网图 (83)9.2.2 配置过程和解释 (84)9.2.3 配置注意事项 (84)9.3 端口隔离配置指导（方式二） (84)9.3.1 组网图 (84)9.3.2 配置过程和解释 (85)9.3.3 配置注意事项 (85)10. LLDP典型配置指导 (86)10.1 LLDP简介 (86)10.2 LLDP典型配置指导 (87)10.2.1 组网图 (87)10.2.2 应用要求 (87)10.2.3 配置过程和解释 (87)10.2.4 完整配置 (89)10.2.5 配置注意事项 (89)11. DHCP典型配置指导 (90)11.1 DHCP服务器静态绑定地址典型配置指导 (90)11.1.1 组网图 (90)11.1.2 应用要求 (90)11.1.3 配置过程和解释 (90)11.1.4 完整配置 (90)11.1.5 配置注意事项 (91)11.2 DHCP服务器动态分配地址典型配置指导 (91)11.2.1 组网图 (91)11.2.2 应用要求 (91)11.2.3 配置过程和解释 (92)11.2.4 完整配置 (92)11.2.5 配置注意事项 (93)11.3 DHCP中继典型配置指导 (93)11.3.1 组网图 (94)11.3.2 应用要求 (94)11.3.3 配置过程和解释 (94)11.3.4 完整配置 (95)11.3.5 配置注意事项 (95)11.4 DHCP Snooping典型配置指导 (95)11.4.1 组网图 (96)11.4.2 应用要求 (96)11.4.3 配置过程和解释 (96)11.4.4 完整配置 (97)11.4.5 配置注意事项 (97)11.5 DHCP Snooping支持Option 82典型配置指导 (97)11.5.1 组网图 (98)11.5.2 应用要求 (98)11.5.3 配置过程和解释 (98)11.5.4完整配置 (100)11.5.6配置注意事项 (100)11.6 自动配置功能典型配置指导 (100)11.6.1 组网图 (101)11.6.2应用需求 (101)11.6.3配置过程和解释 (102)11.6.4完整配置 (105)11.6.7注意事项 (106)1.登录交换机典型配置指导1.1 通过Console口配置Telnet登录方式典型配置指导通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
举例讲解H3C配置三层交换机4个步骤详细用法
举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商，其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。
下面将详细介绍配置H3C三层交换机的四个步骤及其用法。
第一步：基本设置在配置H3C三层交换机之前，首先需要进行基本设置，包括设置设备的管理IP地址、主机名、密码等。
以下是一个基本设置的例子：1.登录到H3C三层交换机的控制台，输入用户名和密码。
2. 进入系统视图，通过命令"system-view"进入。
3. 设置设备的主机名，使用命令"sysname [主机名]"进行设置。
例如，"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址，使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。
然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。
例如，"interface vlan-interface 1"进入VLAN接口1模式，"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1，子网掩码为255.255.255.0。
5. 保存配置，使用命令"save"保存配置。
第二步：VLAN配置VLAN是虚拟局域网的缩写，通过配置VLAN可以将交换机的端口分成不同的虚拟网络，从而实现更好的网络管理和控制。
以下是一个VLAN配置的例子：1. 创建VLAN，使用命令"vlan [vlan号]"进行创建。
例如，"vlan 10"将创建一个VLAN编号为10的VLAN。
2. 将端口加入VLAN，使用命令"port vlan [vlan号] [端口号]"进行配置。
H3C S5500 V2基本配置及配置命令
H3C S5500 V2 series基本配置一、配置交换的web界面<h3c>sys(进入系统模式）[h3c]int vlan 1(进入虚接口VLAN 1）[h3c-int-vlan 1]undo ip address(清除原地址）[h3c-int-vlan 1]ip add 2.10.3.1 255.255.255.0(配置web界面ip地址）[h3c-int-vlan 1]quit（返回上一级）[h3c]ip http enable(启用web服务）[h3c]local-user admin(设置本地用户名、此处用户名admin）[h3c-admin]password simple admin(设置本地密码、此处密码admin）[h3c-admin]service-type telnet level 3(设置服务等级为3级）[h3c-admin]quit（返回上一级）[h3c]loal-user admin[h3c-admin]service-type terminal telnet http https(安全防护措施、认证方式）[h3c-admin]quit（返回上一级）注：以上配置完成后接入服务器用IE访问IP地址2.10.3.1访问二、交换机划分vlan<h3c>sys（进入系统模式）[h3c]vlan 2(划分vlan 2）[h3c-vlan 2]quit（返回上一级）[h3c]vlan 3(划分vlan 3）[h3c-vlan 3]quit（返回上一级）[h3c]vlan 2（进入vlan 2）[h3c-vlan 2]port g/0/1 to g1/0/12(对vlan 2进行端口划分-此处vlan 2划分到1-12端口）[h3c-vlan 2]quit（返回上一级）[h3c]vlan 3（进入vlan 3）[h3c-vlan 3]port g/0/13 to g1/0/24(对vlan 3进行端口划分-此处vlan3划分到13-24端口）注：以上配置是根据现场要求24口交换机划分两个vlan平分所有端口三、交换机VLAN IP 互通[h3c]int vlan 2[h3c-vlan-interface 2]ip add 192.168.2.1 255.255.255.0[h3c-vlan-interface 2]quit[h3c]int vlan 3[h3c-vlan-interface 3]ip add 192.168.3.1 255.255.255.0[h3c-vlan-interface 3]quit注：以上配置完成后能通过vlan 2 的端口与vlan 3 的端口互通。
H3C交换机VLAN配置实例
H3C交换机VLAN配置实例交换机VLAN基础配置实例一功能需求及组网说明:配置环境参数:产品版本信息: PCA和PCB分别连接到S5600的端口G1/0/2和G1/0/3。
S5600系列交换机采用任何版本皆可。
组网要求:PCA和PCB都属于VLAN2。
二数据配置步骤:1(创建VLAN;2(将相应端口加入VLAN。
三配置命令参考:S5600相关配置:方法一:1(将交换机改名为S5600[Quidway]sysname S56003(创建(进入)VLAN2[S5600]vlan 24(将端口G1/0/2和G1/0/3加入VLAN2[S5600-vlan2]port GigabitEthernet 1/0/2 to GigabitEthernet 1/0/3 方法二:1(将交换机改名为S5600[Quidway]sysname S56002(创建(进入)VLAN2[S5600]vlan 23(退出到系统视图[S5600-vlan3]quit4(进入端口GigabitEthernet1/0/2[S5600]interface GigabitEthernet 1/0/25(将GigabitEthernet1/0/2的PVID更改为2[Quidway-GigabitEthernet1/0/2]port access vlan 26(进入端口GigabitEthernet1/0/3[Quidway-GigabitEthernet1/0/2]interface GigabitEthernet 1/0/37(将GigabitEthernet1/0/3的PVID更改为2[Quidway-GigabitEthernet1/0/3]port access vlan 2四补充说明:1(缺省情况下，交换机有一个默认的VLAN，即VLAN 1，所有端口都默认属于该VLAN。
2(在系统视图下，可以利用命令undo vlan-number以删除相应VLAN，但交换机的默认VLAN 1不能被删除。
H3c配置实例
H3c配置实例system-viewsysname DZW_11_M_A02_H3C5210 // 设备名称 user-interface vty 0 15 //虚拟终端(连接方式 )authentication-mode scheme //验证方式 schemeuser privilege level 3 //远程用户权限级别 3protocol inbound telnet //入境 telnet协议 quitlocal-user admin //用户名 admin password cipher dzw!2014@cdht //密码authorization-attribute level 3 //赋予admin最高登录权限3 service-type telnet //服务类型 quitvlan 102quitinterface Vlan-interface 102 ip address 74.8.74.7 255.255.255.128 quitinterface GigabitEthernet1/0/48port link-type hybridport hybrid vlan 102 taggedport hybrid vlan 1 untagged interface GigabitEthernet1/0/49port link-type hybridport hybrid vlan 102 taggedport hybrid vlan 1 untagged interface GigabitEthernet1/0/50port link-type hybridport hybrid vlan 102 taggedport hybrid vlan 1 untagged interface GigabitEthernet1/0/51port link-type hybridport hybrid vlan 102 taggedport hybrid vlan 1 untagged interface GigabitEthernet1/0/52port link-type hybridport hybrid vlan 102 taggedport hybrid vlan 1 untagged Quitip route 0.0.0.0 0.0.0.0 74.8.74.1 saveY华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ;显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ;檫除旧的配置文件<Quidway>reboot ;交换机重启<Quidway>display version ;显示系统版本信息2、基本配置[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN 的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由,网关3、telnet配置[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式 [S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令 [S3026-ui-vty0-4]user privilege level 3 ;用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率 [Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式 [Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图7、VLAN配置[Quidway]vlan 3 ;创建VLAN[Quidway-vlan3]port ethernet 0/1 to ethernet 0/4 ;在VLAN中增加端口配置基于access的VLAN[Quidway-Ethernet0/2]port access vlan 3 ;当前端口加入到VLAN 注意:缺省情况下，端口的链路类型为Access类型，所有Access端口均属于且只属于VLAN1配置基于trunk的VLAN[Quidway-Ethernet0/2]port link-type trunk ;设置当前端口为trunk [Quidway-Ethernet0/2]port trunk permit vlan {ID|All} ;设trunk允许的VLAN注意:所有端口缺省情况下都是允许VLAN1的报文通过的[Quidway-Ethernet0/2]port trunk pvid vlan 3 ;设置trunk端口的PVID 配置基于Hybrid端口的VLAN[Quidway-Ethernet0/2]port link-type hybrid ;配置端口的链路类型为Hybrid类型 [Quidway-Ethernet0/2]port hybrid vlan vlan-id-list { tagged | untagged } ;允许指定的VLAN通过当前Hybrid端口注意:缺省情况下，所有Hybrid端口只允许VLAN1通过[Quidway-Ethernet0/2]port hybrid pvid vlan vlan-id ;设置Hybrid端口的缺省VLAN注意:缺省情况下，Hybrid端口的缺省VLAN为VLAN1VLAN描述[Quidway]description string ;指定VLAN描述字符[Quidway]description ;删除VLAN描述字符[Quidway]display vlan [vlan_id] ;查看VLAN设置私有VLAN配置[SwitchA-vlanx]isolate-user-vlan enable ;设置主vlan[SwitchA]Isolate-user-vlan <x> secondary <list> ;设置主vlan包括的子vlan[Quidway-Ethernet0/2]port hybrid pvid vlan <id> ;设置vlan的pvid [Quidway-Ethernet0/2]port hybrid pvid ;删除vlan的pvid [Quidway-Ethernet0/2]port hybrid vlan vlan_id_list untagged ;设置无标识的vlan如果包的vlan id与PVId一致，则去掉vlan信息. 默认PVID=1。
24.WX5002的二层隔离功能的典型配置
interface WLAN-ESS2 port access vlan 2
3 #
wlan ap ap1 model WA2100 serial-id 210235A22W0079000212 radio 1
H service-template 2
radio enable # ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 # dhcp enable # user-interface aux 0 user-interface vty 0 4 # return
C #
dhcp server ip-pool 1 network 192.168.1.0 mask 255.255.255.0 gateway-list 192.168.1.254
3 expired day 3
# dhcp server ip-pool 2
H network 192.168.2.0 mask 255.255.255.0
第6页，共6页
杭州华三通信技术有限公司
第1页，共6页
WX5002的二层隔离功能的典型配置
三、WX5002的配置
# version 5.20, Release 1106P01 # sysname H3C # domain default enable system # user-isolation vlan 2 enable user-isolation vlan 2 permit-mac 00E0-FC78-C8AC # vlan 1 # vlan 2 # domain system access-limit disable state active idle-cut disable self-service-url disable
H3C交换机常用配置命令大全分享
一.用户配置:<H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN[H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLA N接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息<H3C>debugging ip 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access (缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN [H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的tr unk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,a cross为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 in gress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound 表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group [H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN<H3C>debugging cluster七.QoS配置:QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WR R),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M, 112M,120M...1000M[H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restore default 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-center enable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LIN UX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level 8 设置系统日志级别为8,默认为5.级别说明: 1.emergencies 2.alerts 3.critical 4.errors 5.warnings 6.notifications rma tional 8.debugging<H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息<H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180 s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H3C Isolated-User VLAN 技术 作者： | 上传时间：2009-11-16 | 关键字： Isolated-User VLAN 产生的背景 VLAN是天然的隔离手段，4094个VLAN远远不够，而且VLAN是需要三层终结的，为每个只包含一个用户的VLAN进行三层终结，将耗费大量的IP地址和部署成本。Isolated-User VLAN（Cisco 称PVLAN--Private VLAN） 技术应运而生。
1 Isolated-User VLAN 的实现 Isolated-User VLAN 采用了二层的VLAN 结构，第一层为Primary VLAN ，第二层为Secondary VLAN。 如图1和表1所示，Isolated-User VLAN 将多个Secondary VLAN （VLAN 12、13、14）映射到一个Primary VLAN（VLAN 11）。第一层的Primary VLAN 用于上行，对于上层设备来说，只需识别下层交换机的Primary VLAN而不必关心Primary VLAN 中包含的Secondary VLAN，这样简化了网络配置，节省了VLAN资源。第二层的Secondary VLAN 用于接入用户，不同的Secondary VLAN间通过传统的VLAN 技术实现二层隔离。 H3C交换机产品创造性地利用Hybrid类型端口的灵活性以及VLAN间MAC地址的同步技术，实现了Isolated-User VLAN功能。
图1 Isolated-User VLAN 实现示意图
表1 Isolated-User VLAN 关系示例 VLAN Role Port 11 Primary VLAN 1 2 3 4 12 Secondary VLAN 1 2 13 Secondary VLAN 1 3 14 Secondary VLAN 1 4
2 Isolated-User VLAN 的通信 2.1 Isolated-User VLAN 用户访问外部网络 以图2为例，对Isolated-User VLAN 用户（PC 1）访问外部网络（LSW1的网关）的过程进行阐述。
图2 Isolated-User VLAN 用户访问外部网络示意图
表2 Isolated-User VLAN 关系示例 VLAN Role Port 11 Primary VLAN 1 2 3 12 Secondary VLAN 1 2 13 Secondary VLAN 1 3
这里作如下假设：PC1的MAC地址为MAC1，PC2的MAC地址为MAC2，网关的MAC地址为MAC3。 刚开始PC1发送ARP请求报文请求网关192.168.1.1的MAC地址，该广播报文从VLAN 12进入到LanSwitch 2后，LanSwitch 2根据源地址学习规则学习到PC1在VLAN 12的记录，同时复制一份到Primary VLAN（VLAN 11）进行记录： MAC VLAN Port MAC1 12 2 MAC1 11 2
然后该报文从VLAN 12的端口广播出去，以untag 方式送到了LanSwitch 1。LanSwitch 1的网关收到这个ARP请求报文后回一个单播ARP应答报文，这个报文从LanSwitch 2的端口1进来，于是LanSwitch 2把网关的MAC地址MAC3学习在端口1上，同时复制到所有的Secondary VLAN（VLAN 12、13）进行记录：
MAC VLAN Port MAC1 12 2 MAC1 11 2 MAC2 11 1 MAC2 12 1 MAC2 13 1
最后LanSwitch 2根据端口1的PVID=11，将报文在VLAN 11中转发，同时根据MAC地址表，报文从端口2出来送到PC 1。 后续的报文转发过程都类似上述的过程。
2.2 Isolated-User VLAN 用户之间互访 同样以图2为例对Isolated-User VLAN 用户（PC1和PC2）之间的互访过程进行阐述。 刚开始PC1发送ARP广播（请求PC2），ARP的转发和MAC地址表的学习和3.1 Isolated-User VLAN 用户访问外部网络小节中提到的相同。LanSwitch 1的网关收到这个ARP报文后，因为网关使能了ARP代理，其会在VLAN 11广播ARP请求（请求PC2）；当PC2收到之后，将自己的MAC地址回复给网关；网关学习PC2的ARP之后，以网关的MAC为源MAC回复ARP应答给PC1，欺骗PC1说PC2的MAC为自己网关的MAC（这里值得指出的是，对于V5设备来说，收到这个ARP报文后，会根据其中目的IP查询路由表，如果该路由条目存在，网关立刻以自己的MAC地址为源MAC回复给PC1,然后才会去执行请求解析PC2的ARP请求）。后续的报文转发都会经过LanSwitch 1的网关进行转发。PC2访问PC1同上述过程。
3 Isolated-User VLAN 配置 以95为例，根据图2和表2 Isolated-User VLAN 关系示例进行配置： # 配置Isolate-user-VLAN 。 [H3C]vlan 11 [H3C-vlan11]isolate-user-vlan enable [H3C-vlan11]int g5/1/1 [H3C-vlan11]port Gigabit Ethernet 5/1/1
# 配置Secondary VLAN。 [H3C]vlan12
[H3C-vlan12]port GigabitEthernet 5/1/2 [H3C-vlan12]vlan 13 [H3C-vlan12]port GigabitEthernet 5/1/3
# 配置Isolate-user-VLAN 和Secondary VLAN间的映射关系。 [H3C]isolate-user-vlan 11 secondary 12 to 13
# 在完成上述配置后，在所有视图下执行display命令可以显示配置后的Isolate-user-VLAN的运行情况 [H3C]display isolate-user-vlan Isolate-user-VLAN VLAN ID : 11 Secondary VLAN ID : 12-13
VLAN ID: 11 VLAN Type: static Isolate-user-VLAN type: isolate-user-VLAN Route Interface: configured IP Address: 192.168.1.1 Subnet Mask: 255.255.255.0 Description: VLAN 0011 Tagged Ports: none Untagged Ports: GigabitEthernet5/1/1 GigabitEthernet5/1/2 GigabitEthernet5/1/3
VLAN ID: 12 VLAN Type: static Isolate-user-VLAN type: secondary Route Interface: configured Description: VLAN 0012 Tagged Ports: none Untagged Ports: GigabitEthernet5/1/1 GigabitEthernet5/1/2 VLAN ID: 13 VLAN Type: static Isolate-user-VLAN type: secondary Route Interface: not configured Description: VLAN 0013 Tagged Ports: none Untagged Ports: GigabitEthernet5/1/1 GigabitEthernet5/1/3
# 同时查看端口的配置，可以发现配置Isolate-user-VLAN后，端口自动变为Hybrid属性 [H3C]dis current-configuration interface g5/1/1 # interface GigabitEthernet5/1/1 port link-type hybrid undo port hybrid vlan 1 port hybrid vlan 11 to 13 untagged port hybrid pvid vlan 11 # return [H3C]dis current-configuration interface g5/1/2 # interface GigabitEthernet5/1/2 port link-type hybrid undo port hybrid vlan 1 port hybrid vlan 11 to 12 untagged port hybrid pvid vlan 12 # return [H3C]dis current-configuration interface g5/1/3 # interface GigabitEthernet5/1/3 port link-type hybrid undo port hybrid vlan 1 port hybrid vlan 11 13 untagged port hybrid pvid vlan 13 # return
4 Isolated-User VLAN 的优缺点
4.1 Isolated-User VLAN 的优点 Isolated-User VLAN 优点在于在节省VLAN资源的基础上实现了二层隔离。
