配电箱基础结构
配电箱电器原理图
配电箱电器原理图
抱歉，我无法提供图形化的东西，但是我可以为您解释配电箱电器的原理。
配电箱电器的原理图如下所示：
1. 主电源：主电源是整个配电箱电器系统的起点，它通常是由电动机或发电机提供的交流电源。
主电源通过电缆或导线连接到配电箱。
2. 断路器：配电箱中的断路器用于控制电流流向。
当电流超过预设值时，断路器会自动断开电路，以保护电气设备和人员的安全。
3. 保险丝：保险丝是一种熔断器，可用于保护电路中的电气设备。
当电流超过保险丝的额定电流时，保险丝会熔断，切断电路。
4. 接地线：配电箱中的接地线用于将电流途径引导到地面。
这样可以确保在发生故障或电击的情况下，电流可以被安全地传导到地面，避免对人员和设备造成伤害。
5. 继电器：继电器是一种电磁开关，可以控制电流的流向和电路的开关。
继电器通常与传感器或控制器一起使用，以实现自动化控制。
这些是配电箱电器的基本原理，它们一起工作，以确保电力系
统的正常运行和安全。
在设计和安装配电箱时，需要按照国家和地区的电气标准和安全要求进行操作。
低压配电柜基础知识详解-全面
四、 开关柜分类和名称
❖低压成套开关设备分类： ❖按供电网络：一级配电设备，统称负荷中ห้องสมุดไป่ตู้；二级配
电设备，电动机为主，称为马达控制中心（MCC）,另 外为一般负载，末级配电设备。 ❖按结构特征：P-开启式配电屏；G-封闭式配电柜 ❖按产品的形式特征：G-固定安装、固定接线；B-固定 安装 C-抽出式 H-抽出式与固定安装、固定接线式混 合安装形式 ❖按环境：户内和户外
开关柜全型号组成（简化）
1.1.全型号组成的第1~3位按下表确定。（环网——H ）
1.2. 第4位为设计序号，按产品型号证书发放的先后顺序用阿拉 伯数字表示，由型号颁发单位统一编排。（西高所）
1.3.第5位为改进顺序号，按改进先后顺序用A、B、C……表示， 由型号颁发单位统一编排。
1.4.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。 1.5.第7位为主开关类型，见下表
（二）、电气设备的分类 1. 按电压等级分 （1）高压设备 交流50Hz、额定电压1200V以上 直流、额定电压1500V以上 （2）低压设备 交流50Hz、额定电压1200V及以下 直流、额定电压1500V及以下
2．按设备所属回路分 （1） 一次回路及一次设备
一次回路 供配电系统中用于传输、变换和分配电 力电能的主电路 一次设备或一次电器 设置在一次回路中的电气设备 （2） 二次回路及二次设备
❖ 命名：由类别代号、系列特征代号、用途代号、品种代号、 规格代号及附加代号六部分组成：
❖ 口 口 口 口 -口 口
❖1 2 3 4 5 6
❖ 1）类别代号 2）系列特征代号 3）用途代号 4）设计序 号 5）规格代号 6）附加代号
继电器室基础及上部结构施工方案

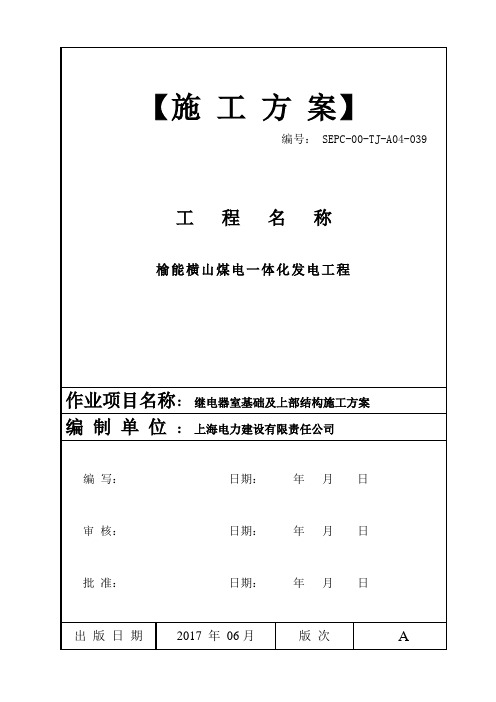

【施工方案】编号： SEPC-00-TJ-A04-039工程名称榆能横山煤电一体化发电工程作业项目名称：继电器室基础及上部结构施工方案编制单位：上海电力建设有限责任公司编写：日期：年月日审核：日期：年月日批准：日期：年月日出版日期2017 年06月版次 A目录1、工程概况 (1)2、编制依据 (2)3、作业前的条件和准备 (2)4、作业程序和施工方法 (4)5、本作业中执行的强制性条文 (23)6、质量标准及质量控制要点的设置和质量通病及预防措施 (24)7、作业的安全环境保护措施 (33)8、施工进度计划 (37)9、附录 (40)1、工程概况1.1工程概况1.1.1工程简介榆能横山煤电一体化发电工程继电器室位于1000KV GIS屋外配电装置南北两侧之间，事故油池西侧，厂区道路(A=810.50，B=776.00 ~ A=558.50，B=776.00 )东侧。
继电器室上部结构纵向分为1～6轴，总长为25.2m，横向分为A~B轴，总长为10m，框架结构为单层，屋面顶标高为4.6m，板厚100mm，四周为1m高砼女儿墙；在其2～3轴交B轴距离A轴4.2m处板为双层板，第一层板底标高为4.1m，板厚80mm；第二层板厚同屋面板。
柱截面尺寸有400³400mm；框架梁截面尺寸有250³400mm、250³500mm、350³900mm。
本工程混凝土等级强度：框架梁、柱、板采用C35。
混凝土保护层厚度：框架梁柱为25mm，板为15mm。
本工程抗震设防烈度为6度，框架抗震等级为四级，使用年限为50年。
钢筋等级为：HPB300、HRB400、HRB400E。
继电器室为独立基础，基础详见下表：序号基础名称数量规格尺寸底标高顶标高基础短柱1 J-1 12 1500³1500mm2500³2500mm-3.0 -2.2 400³400mm2 JL-01 2 370³900mm -0.95 -0.05 /3 JL-02 2 370³400mm -0.45 -0.05 /4 JL-03 8 370³550mm -0.60 -0.05 /继电器室为独立基础，二级承台，每级高度为400mm，基础底标高为-3.0m，横向分为A～B轴，总长为10m，纵向分为1～6轴，总长为25.2m，A～B轴交1～3轴和5轴分布地梁，截面大小为400³1000mm，底标高为-2.0m，在其-0.05m处设置圈梁，截面为240³250mm，基础四周设置有基础梁，与承台间用支墩连接。
一级配电箱基础标准做法
一级配电箱基础标准做法
一级配电箱基础标准做法包括以下几个方面。
首先，对于配电箱的安装位置，应选择符合国家电气规范和安全标准的合适地点，远离易燃易爆物品、潮湿环境
和高温区域，以确保电气设备的正常运行和安全性。
其次，对于一级配电箱的选购和安装，应选用符合国家和行业标准要求的产品，并由专业人员进行安装，确保设备的质量和性能稳定。
在安装过程中，要注意绝缘与接地的正确连接，以及线缆的合理布局和固定，避免过度弯曲和拉力，以防止线路故障和火灾风险。
另外，一级配电箱的维护与管理也是至关重要的。
定期检查配电箱的外观和内部设备，确保设备无损坏、脏污或松动现象，并清理周围的杂物和灰尘，以保持
设备的正常通风和散热。
同时，定期进行设备的绝缘电阻测试、接地电阻测试和电流负载测试，以及运行状态和工作温度的监测，及时发现并排除潜在问题，确保设备的可靠性和安全性。
除此之外，一级配电箱的标识和管理也应符合相关标准要求。
每个配电箱应具备清晰可见的标识，包括设备名称、额定电压、额定电流、开关位置以及注意事项等信息，方便人员使用和维护。
此外，还应对配电箱进行管理和记录，包括设备的档案、巡检记录和维护保养记录，以便日后的维护和追溯。
综上所述，一级配电箱基础标准做法涉及安装位置选择、选购与安装、维护与管理以及标识与记录等多个方面。
通过遵循这些标准做法，可以提高一级配电箱的安全性和可靠性，确保电力系统的正常运行，保护人员和设备的安全。
箱式变电站基础知识、内外部结构解说
箱式变电站基础知识、内外部结构解说箱式变电站是一种集变电设备、控制设备及辅助设备于一体的集成化电力配电设备，广泛应用于城市、乡村、工矿企业和临时用电等场合。
本文将介绍箱式变电站的基础知识及其内外部结构。
一、箱式变电站基础知识1. 箱式变电站的定义箱式变电站是指将变电设备、控制设备及辅助设备安装在一个箱体内，通过配电柜、电缆接头箱等设施实现电力配电系统的集成化设备。
2. 箱式变电站的优点(1) 可移动性强：箱式变电站可整体搬迁，且具有拆装、安装方便的特点；(2) 空间利用率高：箱式变电站的容积小、占地面积小，可在狭小的场地内使用；(3) 耐用性好：箱式变电站采用防腐蚀、防水、防尘等材料，能够适应各种复杂的环境条件；(4) 安全性高：箱式变电站具有绝缘、隔离、防火等多重安全保护措施。
二、箱式变电站内外部结构解说1. 箱式变电站的外部结构(1) 箱体：箱式变电站的箱体采用钢板制作，具有防腐蚀、耐用性强的特点；(2) 门窗：箱式变电站的门窗采用磁性密封或气密性密封，能够防止灰尘、水汽等外界物质进入；(3) 通风设施：箱式变电站的通风设施包括进风口、出风口、风道、排烟口等，保证箱内的空气流通，有利于散热和防爆。
2. 箱式变电站的内部结构(1) 变电设备：箱式变电站的变电设备包括变压器、开关柜、配电箱、电缆接头箱等，使用前需要进行检查和测试。
(2) 控制设备：箱式变电站的控制设备包括自动控制装置、监控装置、通信装置等，能够实现对电力系统的监控和控制。
(3) 辅助设备：箱式变电站的辅助设备包括电源系统、照明系统、消防系统等，能够为电力系统提供保障和支持。
总之，箱式变电站是一种集成化的电力配电设备，其特点是移动性强、空间利用率高、耐用性好、安全性高。
在使用时需要注意其内外部结构及设备的检查和测试，以确保其正常运行和安全可靠。
低压配电柜基础知识
低压配电柜基础知识陕西雁通电子科技有限责任公司质技部2013.6内容❑低压开关柜的定义,功能及分类❑低压开关柜的主要组成部分及基本结构❑低压配电系统❑常用低压成套装置介绍❑常用开关柜的操作方法❑低压系统供电设备日常维护低压开关柜的定义一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。
低压开关柜的功能及作用电能分配转换电机控制无功功率补偿保护人身防止触电(直接和间接接触)保护设备防止免受外界环境影响✓固定式:馈电回路或电机控制回路低压开关柜分类✓抽出式:馈电回路或电机控制回路按结构分：低压开关柜分类按用途分：✓配电用:馈电柜✓控制用:电机控制柜✓补偿用:如无功功率补偿柜功能单元分类固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置为保护人身和设备安全，将开关柜独立划分成几个隔室。
隔室分类：❑母线室：包括水平母线室与垂直母线室❑功能单元室(开关隔室)❑电缆出线室：包括电缆室❑二次设备室母线室电缆出线室功能单元室二次室开关柜的基本结构低压开关柜的主要组成部分柜体母线❑柜体：开关柜的外壳骨架及内部的安装、支撑件❑母线：一种可与几条电路分别连接的低阻抗导体❑功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）功能单元电缆出线开关柜的主要技术参数1.额定电流(通常同进线开关大小相同)2.额定电压/额定绝缘电压(400/1000V)3.进出线方式4.额定短时耐受电流( Icw/1s)5.柜体内部功能区域的划分(隔离方式)6.外壳防护等级7.安装地点及方式8.外形尺寸(同用户现场面积有关)9.颜色及表面处理10.接地系统下进侧进后进进线方式▪上进线▪下进线▪侧进线▪后进线上进前接线后接线出线方式▪前出线（顶部或底部）可以进行靠墙安装▪后出线（顶部或底部）不可以进行靠墙安装安装地点及安装方式安装地点分类：室内安装室外安装安装方式分类：靠墙安装离墙安装固定方式分类：螺栓固定电焊固定供电系统示意图K WK WK WK WK WK W K W K W低压进线变压器2低压进线变压器1进线主开关1进线主开关2联络开关负载负载电动机回路配电回路单线图示意将若干个回路组合装配成低压开关柜常用低压成套开关柜用途YT-GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流600-3150A的配电系统,作为动力,照明及供配电设备的电能转换,分配与控制之用.一、YT-GGD型交流低压配电柜■柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF型材局部焊接组装而成,并有20模的安装孔,通用系数高■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运用途GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的配电系统,作为动力配电,电动机控制及照明等配电设备。
基础型钢的制作以及配电盘安装课件
为了更好地巩固所学知识和提高技能水平，学员们可以积极参加实践操作、技术交流等活动，加强实 践经验的积累。同时，关注行业动态和技术发展趋势，不断拓展视野和知识面。
THANKS
感谢观看
配电盘安装总结
在配电盘安装部分，学员们学习了配电盘的原理、构造和安 装步骤。通过实践操作，学员们熟练掌握了配电盘的安装技 巧，了解了电气元件的选型与布局，提高了实际操作能力。
未来发展趋势与应用前景
基础型钢制作发展趋势
随着科技的进步和工业4.0的推进，基础型钢制作将越来越智能化、自动化。高精度、高效率的加工设备将广泛 应用于生产线上，提高生产效率和产品质量。同时，环保和可持续发展将成为行业的重要关注点，推动基础型钢 制作向绿色、低碳方向发展。
安全验收
在安装完成后，进行安全验收，检查配电盘的安全性能是 否符合规范要求，如接地电阻、绝缘电阻、耐压等测试。 确保配电盘能够安全、可靠地运行。
05
总结与展望
Chapter
课程总结与回顾
基础型钢制作总结
通过本课程的学习，学员们深入了解了基础型钢的制作原理 和工艺流程，包括钢材的选材、切割、成型、焊接等各个环 节。同时，掌握了相关设备和工具的操作技巧，为基础型钢 的制作打下了坚实基础。
配电盘安装应用前景
随着智能电网建设的深入推进，配电盘作为电力系统的核心部件，其安装和维护需求将持续增长。未来，配电盘 安装行业将更加注重技能人才的培养和技术创新，以适应电力系统的升级和改造。同时，新能源、智能家居等领 域的快速发展，将为配电盘安装行业带来新的市场机遇。
学习延伸与建议
学习延伸
学员们可以在掌握基础型钢制作和配电盘安装技能的基础上，进一步学习电气工程、自动化等相关领 域的知识，提升个人综合素质和职业发展潜力。
低压配电柜基础知识
低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。
固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。
一般都是离墙安装，可双面维护。
1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。
2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。
动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。
而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。
动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。
2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。
靠墙式是靠墙安装。
挂墙式是挂墙明装（例如XL-3）。
嵌入式是嵌墙暗装。
动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。
2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。
②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。
③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。
