磁编码器介绍

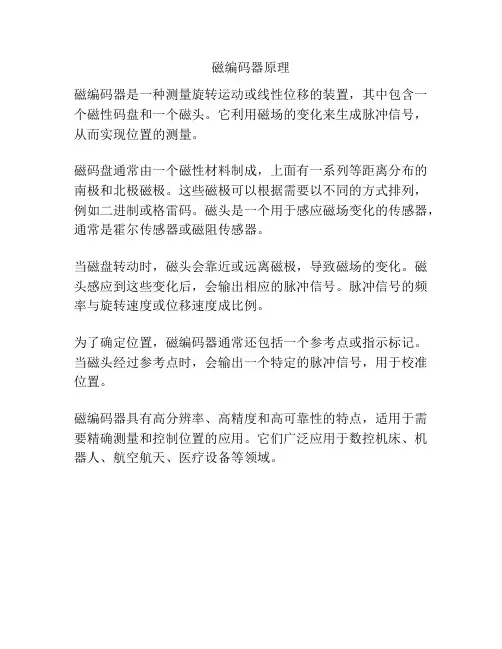

磁编码器原理
磁编码器原理
磁编码器是一种测量旋转运动或线性位移的装置，其中包含一个磁性码盘和一个磁头。
它利用磁场的变化来生成脉冲信号，从而实现位置的测量。
磁码盘通常由一个磁性材料制成，上面有一系列等距离分布的南极和北极磁极。
这些磁极可以根据需要以不同的方式排列，例如二进制或格雷码。
磁头是一个用于感应磁场变化的传感器，通常是霍尔传感器或磁阻传感器。
当磁盘转动时，磁头会靠近或远离磁极，导致磁场的变化。
磁头感应到这些变化后，会输出相应的脉冲信号。
脉冲信号的频率与旋转速度或位移速度成比例。
为了确定位置，磁编码器通常还包括一个参考点或指示标记。
当磁头经过参考点时，会输出一个特定的脉冲信号，用于校准位置。
磁编码器具有高分辨率、高精度和高可靠性的特点，适用于需要精确测量和控制位置的应用。
它们广泛应用于数控机床、机器人、航空航天、医疗设备等领域。
编码器工作原理
编码器工作原理
编码器是一种用于将机械运动转化为数字信号的装置。
它通常由一个旋转轴和一个光学或磁性传感器组成。
编码器的工作原理是通过测量旋转轴的位置和速度来生成相应的数字信号。
1. 光学编码器的工作原理：
光学编码器使用光学传感器来检测旋转轴的位置和速度。
它包含一个光源和一个光敏元件。
光源发出光束，经过旋转轴上的光栅或编码盘后被光敏元件接收。
光栅或编码盘上的刻线会使光束产生变化，光敏元件会将这些变化转化为电信号。
通过测量光敏元件接收到的电信号的变化，可以确定旋转轴的位置和速度。
2. 磁性编码器的工作原理：
磁性编码器使用磁性传感器来检测旋转轴的位置和速度。
它包含一个磁性编码盘和一个磁性传感器。
磁性编码盘上有一些磁性标记，当旋转轴旋转时，磁性传感器会感应到这些标记的磁场变化。
通过测量磁性传感器接收到的磁场变化，可以确定旋转轴的位置和速度。
编码器的输出通常是一个数字信号，可以是脉冲信号或者是数字序列。
脉冲信号的频率和方向表示旋转轴的速度和方向，而数字序列则可以被解码为旋转轴的绝对位置。
编码器在许多领域都有广泛的应用，例如机械工程、自动化控制和机器人技术等。
它们可以用于测量旋转轴的位置和速度，实现精确的位置控制和运动控制。
编码器的工作原理使其成为现代工业中不可或缺的设备之一。
as5600磁编码 读取圈数
as5600磁编码读取圈数1. 介绍AS5600是一种高性能、数字接口的磁编码器。
它采用了先进的旋转位置传感器技术，可以在各种应用中提供精准的位置检测。
AS5600具有独特的磁性角位置传感器和数字接口，可以广泛应用于工业自动化、汽车电子和消费类电子等领域。
在各种机械设备中，AS5600的应用非常广泛，特别是在需要对转子或电机的位置进行准确监测的领域中，AS5600能够发挥其优异的性能，满足现代工业对精准位置检测的高要求。
2. AS5600磁编码的工作原理AS5600磁编码器是一种基于磁阻原理的传感器，其工作原理如下：在AS5600中，安装了一个磁铁，磁铁的旋转会改变周围的磁场分布，AS5600内部的磁阻传感器能够检测到这种磁场的变化并将其转化为电信号输出。
AS5600的输出信号可以通过数字接口传输到控制器中，控制器可以根据这些信号来计算出磁铁的实际旋转角度，从而实现对转子位置的准确检测。
3. AS5600的圈数读取在许多机械设备中，需要对转子或电机的圈数进行准确读取和监测。
AS5600可以很好地满足这一需求。
它可以通过内部的电路和传感器检测到转子的旋转角度，并将其转化为数字信号输出。
用户可以通过连接相应的控制器或芯片，来读取AS5600输出的圈数信息。
控制器或芯片可以对AS5600输出的信号进行解析和计算，从而得到转子的圈数信息。
4. AS5600的优势- 高精度：AS5600具有高达12位的分辨率，能够提供非常精准的位置检测。
- 方便接口：AS5600采用标准的数字接口，可以方便地和各种控制器、芯片进行连接。
- 全程无接触：AS5600是一种非接触式传感器，能够在不接触目标物的情况下实现精准的位置检测。
- 强抗干扰能力：AS5600的设计能够很好地抵御外部环境的干扰，保证了其在各种复杂环境中的稳定性和可靠性。
5. 结语AS5600磁编码器作为一种先进的位置传感器，在工业自动化和电子领域中发挥着重要的作用。
磁性编码器构成及原理
磁性编码器构成及原理磁性编码器主要部分由磁阻传感器、磁鼓、信号处理电路组成。
将磁鼓刻录成等间距的小磁极，磁极被磁化后，旋转时产生周期分布的空间漏磁场。
磁传感器探头通过磁电阻效应将变化着的磁场信号转化为电阻阻值的变化，在外加电势的作用下，变化的电阻值转化成电压的变化，经过后续信号处理电路的处理，模拟的电压信号转化成计算机可以识别的数字信号，实现磁旋转编码器的编码功能。
磁鼓充磁的目的是使磁鼓上的一个个小磁极被磁化，这样在磁鼓随着电动机旋转时，磁鼓能产生周期变化的空间漏磁，作用于磁电阻之上，实现编码功能。
磁鼓磁极的个数决定着编码器的分辨率，磁鼓磁极的均匀性和剩磁强弱是决定编码器结构和输出信号质量的重要参数。
下图：磁鼓表面的磁极分布磁阻传感器是磁阻敏感元件做成，磁阻器件可以分为半导体磁阻器件和强磁性磁阻器件。
为了提高信号采样的灵敏度，同时考虑到差动结构对敏感元件温度特性的补偿效应，一般在充磁间距λ内，刻蚀2个位相差为丌／2的条纹，构成半桥串联网络。
如下图：同时，为了提高编码器的分辨率，可以在磁头上并列多个磁阻敏感元件，在加电压的情况下，磁阻元件通过磁鼓旋转输出相应正弦波。
其原理可简单解释：磁鼓产生NS的磁场作圆周运动,磁阻元件做成的传感器随磁场变化电阻也随之变化，并感测出SinA，SinB 两个电压波形。
磁阻传感器的构造如图，由8个磁阻分为两组相距1/4 NS间距。
在Mr1，Mr2与Mr3，Mr4的接点处可检出Sin电压波形，同样原理在Mr1‘，Mr2‘与Mr3‘，Mr4‘的接点处可检出SinB电压波形。
磁阻元件构成的磁阻传感器等效图从磁阻传感器输出的两路波形信号处理电路：SinA，SinB 信号到达信号处理电路后，为了能在cpu 取样的范围内，需对波形进行调整。
首先AB相信号需先做DC电压准位调整，使AB相信号直流准位位于DSP A/D取样电压范围的中点，且振幅不超过取样电压范围，AB相信号再经过模拟滤波器及数字滤波器，将高频及谐波滤除后，通过DSP高速运算能力实时地将计算出位置和速度；另外还有一种处理方法是将SinA、SinB 信号直接通过信号处理电路转换成方波后再进DSP。

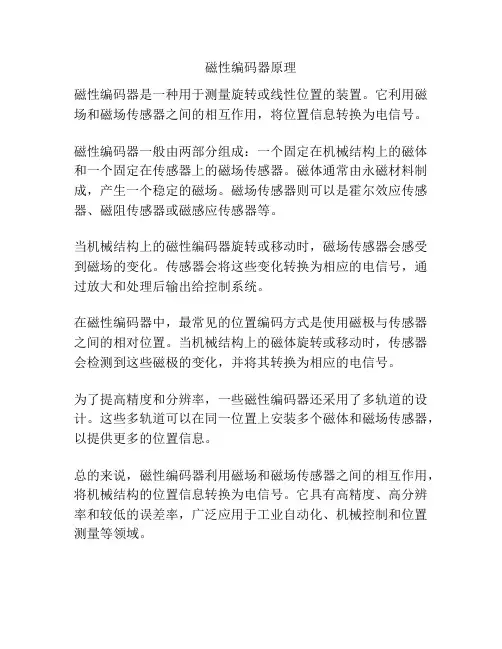

磁性编码器原理
磁性编码器原理
磁性编码器是一种用于测量旋转或线性位置的装置。
它利用磁场和磁场传感器之间的相互作用，将位置信息转换为电信号。
磁性编码器一般由两部分组成：一个固定在机械结构上的磁体和一个固定在传感器上的磁场传感器。
磁体通常由永磁材料制成，产生一个稳定的磁场。
磁场传感器则可以是霍尔效应传感器、磁阻传感器或磁感应传感器等。
当机械结构上的磁性编码器旋转或移动时，磁场传感器会感受到磁场的变化。
传感器会将这些变化转换为相应的电信号，通过放大和处理后输出给控制系统。
在磁性编码器中，最常见的位置编码方式是使用磁极与传感器之间的相对位置。
当机械结构上的磁体旋转或移动时，传感器会检测到这些磁极的变化，并将其转换为相应的电信号。
为了提高精度和分辨率，一些磁性编码器还采用了多轨道的设计。
这些多轨道可以在同一位置上安装多个磁体和磁场传感器，以提供更多的位置信息。
总的来说，磁性编码器利用磁场和磁场传感器之间的相互作用，将机械结构的位置信息转换为电信号。
它具有高精度、高分辨率和较低的误差率，广泛应用于工业自动化、机械控制和位置测量等领域。
AMS磁编码器产品简介完整版前期
混合式编码器（10bit）
• AS5040
• 输出方式 绝对SSI输出 绝对PWM输出 两路正交A/B及Index输出 BLDC换向 • 典型应用 叉车 电位计 旋钮 AS5040 Block Diagram
混合式绝对值编码器
• 混合式绝对值编码器，它输出两组信息：一组信 息用于检测位置，带有绝对信息功能；另一组则 完全同增量式编码器的输出信息。
多圈绝对值编码器
• 从单圈绝对值编码器到多圈绝对值编码器 • 旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯 一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝 对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量， 称为单圈绝对值编码器。 • 如果要测量旋转超过360度范围，就要用到多圈绝对值编码器 • 编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过 齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础 上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器 就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置 编码唯一不重复，而无需记忆。 • 多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多， 这样在安装时不必要费劲找零点， 将某一中间位置作为起始点就可 以了，而大大简化了安装调试难度。
名词解释
• SSI 同步串行接口，用于串行数据传输。
接口线包括CSn片选信号线、CLK时钟信号线、DO数据信号线
名词解释
• PWM输出 即脉宽调制输出（以AS5045为例）
AS5045为12位可编程磁编码器,提供一个PWM输出,其占空比与所测量 的角度成正比:
磁电编码器
编码器（encoder）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。
编码器把角位移或直线位移转换成电信号，前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”，通过“１”和“０”的二进制编码来将采集来的物理信号转换为机器码可读取的电信号用以通讯、传输和储存。
按照工作原理编码器可分为增量式和绝对式两类。
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。
绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。
（REP）从接近开关、光电开关到旋转编码器工业控制中的定位，接近开关、光电开关的应用已经相当成熟了，而且很好用。
可是，随着工控的不断发展，又有了新的要求，这样，选用旋转编码器的应用优点就突出了：信息化：除了定位，控制室还可知道其具体位置；柔性化：定位可以在控制室柔性调整；现场安装的方便和安全、长寿：拳头大小的一个旋转编码器，可以测量从几个μ到几十几百米的距离，n个工位，只要解决一个旋转编码器的安全安装问题，可以避免诸多接近开关、光电开关在现场机械安装麻烦，容易被撞坏和遭高温、水气困扰等问题。
由于是光电码盘，无机械损耗，只要安装位置准确，其使用寿命往往很长。
多功能化：除了定位，还可以远传当前位置，换算运动速度，对于变频器，步进电机等的应用尤为重要。
经济化：对于多个控制工位，只需一个旋转编码器的成本，以及更主要的安装、维护、损耗成本降低，使用寿命增长，其经济化逐渐突显出来。
如上所述优点，旋转编码器已经越来越广泛地被应用于各种工控场合。
从增量式编码器到绝对式编码器旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
编码器工作原理
编码器工作原理引言概述编码器是一种用于将运动或位置转换为数字信号的设备，广泛应用于工业自动化、机器人技术、数控系统等领域。
编码器工作原理的了解对于工程师和技术人员来说至关重要。
一、编码器的类型1.1 光电编码器：通过光电传感器和光栅盘的相互作用来测量位置或运动。
1.2 磁性编码器：利用磁性传感器和磁性标尺进行位置或运动测量。
1.3 光栅编码器：采用光栅盘和光电传感器来实现高精度的位置检测。
二、编码器的工作原理2.1 光电编码器工作原理：光电编码器通过光栅盘上的透明和不透明区域，使光电传感器检测到光信号的变化，从而转换为数字信号。
2.2 磁性编码器工作原理：磁性编码器利用磁性标尺上的磁性信号，通过磁性传感器检测磁场的变化，实现位置或运动的测量。
2.3 光栅编码器工作原理：光栅编码器利用光栅盘上的光栅结构，通过光电传感器检测光信号的变化，实现高精度的位置检测。
三、编码器的精度和分辨率3.1 精度：编码器的精度取决于光栅盘或磁性标尺上的刻度数量和检测器的灵敏度。
3.2 分辨率：编码器的分辨率是指编码器能够分辨的最小位移量，通常以脉冲数或线数表示。
3.3 精度和分辨率的提高可以通过增加光栅盘或磁性标尺上的刻度数量、提高检测器的灵敏度等方式实现。
四、编码器的应用领域4.1 工业自动化：编码器在数控机床、自动化生产线等设备中广泛应用，实现位置和速度的精确控制。
4.2 机器人技术：编码器用于机器人的定位、导航和运动控制，提高机器人的精度和稳定性。
4.3 数控系统：编码器在数控系统中用于测量工件位置、实现自动化加工，提高生产效率和产品质量。
五、编码器的发展趋势5.1 高精度：随着科技的不断发展，编码器的精度和分辨率将不断提高，满足更高精度的应用需求。
5.2 多功能化：未来的编码器将具备更多功能，如温度补偿、自动校准等，提高设备的稳定性和可靠性。
5.3 无接触式：随着无接触式编码器的发展，将减少机械磨损，延长设备的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14
技术参数：
University of Science and Technology Beijing
电源电压 输出方式 功耗电流 响应频率
温度范围 输出波形
占空比 磁头类型 磁头响应频率 磁头磁场灵敏度 允许最高机械转速 磁鼓分辨率
点
1 耐环境的性能好 2 响应快 3 价格低 4 结构简单 5 寿命长 6 易与其它元件组装 7 温度范围宽
缺 点
1 易损坏 2 耐环境能力差 目前分辨率和精度较差
3 响应较慢
4
工作原理：
University of Science and Technology Beijing
(1)磁电阻(MR)磁头：材料的电阻随外加磁场的变化而变化。 (2)由MR磁头、高分辨率磁鼓、信号处理电路三部分组成。
磁鼓旋转
MR效应 空间漏磁场
恒定电流
电阻变化
电压变化
计算机处理，
实现检测位
λ
置、转角功能
λ
5
University of Science and Technology Beijing
磁鼓表面磁极分布
6
University of Science and Technology Beijing
二、我们的成果
（未加电路细分）
15
University of Science and Technology Beijing
★ 传感磁头、高分辨磁鼓技术方面 均有自主知识产权，目前已授权专 利8项，还有多项在申请中~
16
University of Science and Technology Beijing
三、 尾言
目前，在我国的编码器行业中，光学编码器仍占有统治地位。 而磁性编码器的研究刚刚起步，且处于低、中分辨率的开发研究阶 段，由于西方发达国家对我国实行技术垄断和封锁，高分辨率 （1000ppr以上）磁性编码器的研制生产在国内仍属空白，只能依 靠进口满足用户的需求 。
17
University of Science and Technology Beijing
1
University of Science and Technology Beijing
Content：
一、磁旋转编码器基本原理 二、我们的成果 三、 尾言
2
University of Science and Technology Beijing
一、 磁旋转编码器基本原理
编码器是数字传感器中最常用、最基础的 器件。把物体的转动或位移等物理量转化 为数字信号。
1024 线磁鼓的 磁编码器
7ห้องสมุดไป่ตู้
University of Science and Technology Beijing
磁鼓写入1024对磁极（1024PPR）输出波形
8
University of Science and Technology Beijing
不同频率下的波形动态输出（1ms、 2.5ms 、5ms、 10ms ）
磁编码器是在国外近二三十年发展起来的，并迅速实现了产业 化。日本在这方面的研究和生产占有绝对优势，日本伺服电机70％ 以上安装有磁编码器，对其需求年增长持续保持在10％－20％。由 于磁编码器的价格低、抗恶劣环境性能优异，因此其年增长率远远 大于光学编码器的平均增长率，约为40％。美国在95～96年实现了 磁编码器的批量生产，主要服务于军事领域。
广泛应用于要求高精度定位、快速响应
机械行业自动 控制数字化
办公自动化设备 精密仪器仪表
家用电器
磁鼓 磁传感器
电信 号
电机
驱动 器
计算机 程序 控制
3
University of Science and Technology Beijing
编码器分类:
光学编码器
磁性编码器
1 分辨率高、 精度高
优 2 惯性小
近年来，部分企业代理国外产品，或者采用国外的核心部件， 但均无自己的关键技术。我们研究小组，自2002年由一个“863”项 目（国家高技术研究发展计划 ，项目编号：2003AA325010）开始 调研、研究磁编码器（传感器）关键材料及技术研究，目前技术上 已取得了重大突破，核心部件的技术均有自己的知识产权，专利数 项，现致力于将磁旋转编码器产业化，欢迎新老朋友前来洽谈或合 作！~
University of Science and Technology Beijing
磁旋转编码器
Magnetic Rotary Encoders
王海成
Tel：15001399682，010-6233 4579
E-mail: hcwang@
北京科技大学,材料科学与工程学院
DC+12V±5% 电压型、集电极开路型、长线驱动（依客户要求）
≦150mA 0～１5０ｋＨｚ （或按客户特别要求设计）
－10～70 ℃ Ａ、Ｂ相或A、B、Z相
方波或正弦波 ０．５Ｔ±０．１Ｔ
磁电阻薄膜磁头 ≧５ＭＨｚ ≧1mV/Oe/V
15000（r/min）（依脉冲数而定） 32、64、128、256、512、1024、2048 PPR
期待您的加盟！~
18
University of Science and Technology Beijing
Thank you !
19
University of Science and Technology Beijing
抗干扰试验结论：
我们研制的磁旋转编码器，对外界强电 脉冲和电机辐射的电磁场具有很强的 抗干扰能力，能够适用于一般甚至比 较恶劣的工业环境。
13
University of Science and Technology Beijing
9
磁编码器抗干扰测试： University of Science and Technology Beijing
a) 电磁脉冲干扰试验
结果：距离200mm 编码器无屏蔽裸露，信号无影响。 比较：电视机，手机在1.5米范围内已无法正常使用。
10
University of Science and Technology Beijing
b) 7.5KW电机电磁干扰试验
结果：距离100mm 编码器裸露，信号无影响。 比较：1.5米范围内有较强的电磁泄漏。
11
University of Science and Technology Beijing
c) 100KW中频电磁炉干扰试验
结果：距离100mm 编码器裸露，信号无明显影响。
12
