移动闭塞信号系统在城市轨道交通中的应用
试析地铁卡斯柯信号系统发展趋势及功能
试析地铁卡斯柯信号系统发展趋势及功能摘要：地铁由于自身运输量大、速度快以及安全性高等优点，已经成为人们日常出行的主要方式。
地铁信号系统，是保证列车高效、安全运行的核心部件。
信号系统的发展，经历了一系列的演变，现在已越来越趋于成熟。
本文将对成都地铁卡斯柯信号系统发展趋势及功能进行简要分析。
关键词：地铁信号系统；发展趋势；功能1卡斯柯公司CBTC移动闭塞信号系统分析移动闭塞就是基于通信技术的列车控制ATC系统（简称CBTC－Communication Based Train Control），该系统不依靠轨道电路向列控车载设备传递信息，而是利用通信技术实现“ 车地通信”并实时地传递“ 列车定位”信息。
下面通过探讨卡斯柯公司CBTC移动闭塞信号系统在某地铁二号线的应用，分析基于通信的列车控制系统的车地通信、列车定位、间隔控制等有关方面的技术，为信号设备维护人员及使用人员提供一定的理论基础。
1.1车地通信无线通信系统传输技术目前国际上通常采用方式有交叉感应环线技术、无线电台通信技术、漏泄电缆无线传输技术、裂缝波导管无线传输技术等等。
地铁2号线采用卡斯柯公司研发的波导管无线传输技术。
卡斯柯公司研发的CBTC移动闭塞信号系统采用由波导管构成的通信子系统（DCS）作为车地通讯的传输系统，沿线铺设的波导管作为车地双向传输的媒介。
卡斯柯公司CBTC信号系统既可以实现固定自动闭塞系统，即点式ATP，也可以实现移动自动闭塞系统。
为确保车地通信的双向高速、安全可靠，通信传输子系统必须具备以下功能：（1）端对端数据通信。
端对端的数据通信包括两部分：有线部分与无线部分。
应用数据的端对端传输选用基于以太网的IP传输方式。
在SDH骨干网层面，以太网数据包采用GFP协议封装，通过专用SDH虚容器（VC）传输。
无线通信协议遵循IEEE802.11标准，物理层（PHY）运行于2，4GHz频段。
（2）移动管理。
移动性通过无线交接（Hand-Off）实现，无线交接使得车载无线设备随列车移动时和沿线固定的无线接入点保持无线通信。
中运量城市轨道交通应用_TACS_信号系统研究

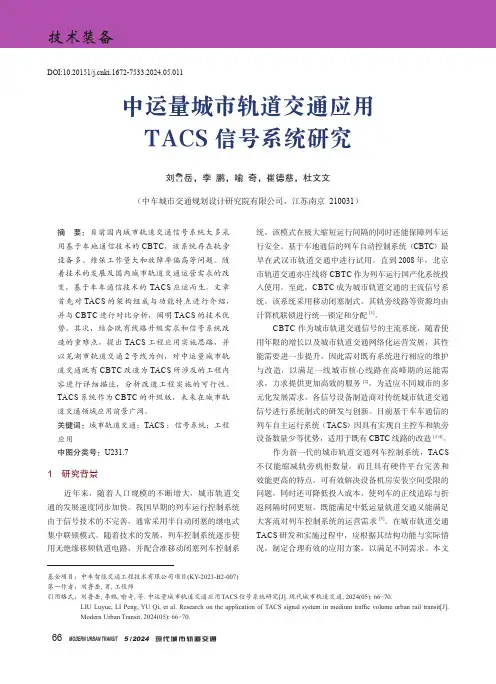

技术装备刘鲁岳，李 鹏，喻 奇，崔德慈，杜文文（中车城市交通规划设计研究院有限公司，江苏南京 210031）基金项目：中车智能交通工程技术有限公司项目(KY-2023-B2-007)第一作者：刘鲁岳, 男, 工程师引用格式：刘鲁岳, 李鹏, 喻奇, 等. 中运量城市轨道交通应用 TACS 信号系统研究[J]. 现代城市轨道交通, 2024(05): 66-70. LIU Luyue, LI Peng, YU Qi, et al. Research on the application of TACS signal system in medium traffic volume urban rail transit[J].Modern Urban Transit, 2024(05): 66-70.DOI:10.20151/ki.1672-7533.2024.05.0111 研究背景近年来，随着人口规模的不断增大，城市轨道交通的发展速度同步加快。
我国早期的列车运行控制系统由于信号技术的不完善，通常采用半自动闭塞的继电式集中联锁模式。
随着技术的发展，列车控制系统逐步使用无绝缘移频轨道电路，并配合准移动闭塞列车控制系摘 要：目前国内城市轨道交通信号系统大多采用基于车地通信技术的CBTC ，该系统存在轨旁设备多、维保工作量大和故障率偏高等问题。
随着技术的发展及国内城市轨道交通运营需求的改变，基于车车通信技术的 TACS 应运而生。
文章首先对TACS 的架构组成与功能特点进行介绍，并与CBTC 进行对比分析，阐明TACS 的技术优势。
其次，结合既有线路升级需求和信号系统改造的重难点，提出TACS 工程应用实施思路，并以芜湖市轨道交通2号线为例，对中运量城市轨道交通既有CBTC 改造为TACS 所涉及的工程内容进行详细描述，分析改造工程实施的可行性。
TACS 系统作为CBTC 的升级版，未来在城市轨道交通领域应用前景广阔。
城市轨道交通信号与通信系统任务二：基于通信的移动闭塞ATC系统认知
无线扩频电台的传输距离小，为了保证在一个AP（无线接入 点）故障时，通信不能中断，提供通信的可靠性，往往需要 在同一个地点设置双网覆盖，进一步缩短了AP布置间距。
• 6）采用先进的 车地双向实时传输，信息量大， 易于实现 无人驾驶。基于无线通信移动闭塞ATC系统采用 无线网络 重复覆盖方式，形成实时双向双通道冗余结构，以弥补无线 通信的非故障安全缺陷。
• 7）可减少轨旁设备，便于安装维修，有利于紧急状态下利 用线路作为人员疏散的通道，有利于降低系统生命周期内的 运营成本。
3、列车定位
（2）基于无线通信移动闭塞ATC系统 • 在地面设置含有绝对位置信息的应答器，当列车从上方经过时，
为列车提供绝对位置信息，达到为列车定位和位置校准的目的。
• 车站定点停车采用对位环线或应答器方式，达到所要求的停车 精度。
（3）、辅助列车位置检测设备 在CBTC工作正常时，列车位置检测设备并不作为列车控制和
列车在各个AP之间的漫游和切换特别频繁，大大降低了无线 传输的连续性和可靠性，同时相应的电缆使用量很大。
2、漏泄同轴电缆 • 供货商有法国ALSTOM和美国BOMBARDIER 采用基于2.4GHz ISM频带的漏泄同轴电缆， 其传输特性 和
衰减性能较好，传输距离较远，最大传输距离达到600m，且 沿无线场强覆盖均匀，且呈现良好的方向性分布，抗干扰能 力较强，适合于狭长的地下隧道内使用。 采用同轴电缆可以减少列车在各个AP之间的漫游和切换,提高 无线传输的连续性和可靠性。
而是利用通信技术实现 “车地通信”和 “列车定位”，
培训课件-准移动和移动闭塞
准移动闭塞和移动闭塞是铁路列车运行中重要的信号系统。本课件介绍了这 两种闭塞系统的定义、组成部分、工作原理、适用范围以及优势。
什么是准移动闭塞和移动闭塞ቤተ መጻሕፍቲ ባይዱ
准移动闭塞（ATP）和移动闭塞（ATC）是铁路列车运行中采用的现代信号 系统。它们用于控制列车的运行，确保列车之间的安全距离和运行速度。
准移动闭塞是指列车控制系统通过自动车载设备和地面设备之间的通信，实 时传输列车位置和状态信息，控制列车运行的闭塞系统。
准移动闭塞和移动闭塞的工作 原理
准移动闭塞和移动闭塞通过实时监测列车位置和运行状态，向列车发送指令， 控制列车运行的速度和停车位置，以确保列车之间的安全间隔。
准移动闭塞和移动闭塞的优势
准移动闭塞和移动闭塞相较于传统闭塞系统，具有自动化程度高、安全性好、运营效率高等优势，能提高铁路 列车运行的安全性和运行效果。
准移动闭塞和移动闭塞的历史 演变
准移动闭塞和移动闭塞的发展经历了多个阶段，不断引入新的技术和改进， 以适应铁路列车运行的需求和提高运行安全性。
准移动闭塞和移动闭塞的概念 和定义
准移动闭塞的组成部分
准移动闭塞系统由列车控制中心、信号系统、道岔控制系统、车载设备和通信系统等组成。
移动闭塞的组成部分
移动闭塞系统由列车控制中心、信号系统、移动终端设备、移动终端通信系 统和移动闭塞终端设备组成。
准移动闭塞和移动闭塞的适用 范围
准移动闭塞和移动闭塞广泛应用于高铁、城市轨道交通等列车运行领域，具 有良好的应用效果和运行安全保障。
地铁信号系统功能分析
168学术论丛地铁信号系统功能分析高京显 黄毅南昌轨道交通集团有限公司运营分公司摘要：随着城市地铁的快速发展，地铁已经成为了城市交通的主力。
为了方便人们出行，保证地铁的安全、可靠、高效的运行是地铁运营的重点。
在城市轨道交通系统中，信号系统是一个集行车指挥和列车运行控制为一体的重要的机电系统。
它直接关系到城市轨道交通系统的运营安全、运营效率，保证列车快速、高密度、有序的运行。
关键词：城市轨道交通；信号；移动闭塞；后备系统；列车自动控制在南昌地铁一号线中信号系统可在两种模式下运行：CBTC 模式及后备模式。
列车控制系统(CBTC)根据移动闭塞原则，提供基于无线通信的列车控制系统，在CBTC模式下MAU接收来自ATS的进路请求，然后沿着ATS请求的进路，以列车报告的位置起始为列车计算LMA(移动授权限制)。
；后备系统是基于固定信号机的列车运行保护系统，当CBTC模式失效或特殊需要时，能启动降级或后备运行模式组织列车正方向运营。
本文对信号系统的结构及功能实现进行介绍。
信号系统的架构及功能信号系统由列车自动监督(ATS)、车载控制器(VOBC)、区域控制器(ZC)和数据通信系统(DCS)构成。
各子系统相互渗透，实现地面控制与车辆控制，本地与中央控制相结合实现集行车指挥、自动驾驶及运行调整为一体的自动控制系统。
列车自动监督(ATS)：ATS是一个非安全系统，它为ATS 操作员提供人机接口界面，分成本地和中央ATS系统。
正常工作控制权限在中央，中央可下方权限到本地。
ATS在线路显示屏上显示列车具体位置，同时也提供接口软件执行其它各种功能，如临时限速、车站跳停等。
.ATS负责精确地排列列车进路。
ATS负责把进路命令只发送到与进路相关的控区中。
ATS工作站可用来显示线路全貌或时刻表。
采用冗余的网络(双网)连接到DCS骨干网，并配有数据记录器(单独的PC)，用于记录联锁站发送和接收的网络信息。
车载控制器(VOBC)：列车上的车载控制器VOBC和轨旁的区域控制器ZC是系统安全型部件，它们通过非安全的数据通信系统(DCS)进行通信，但端到端的连接是安全的。
城轨交通西门子TGMT移动闭塞信号培训测试系统
应的视图或对话框。如修改车次号操作•点击信号 基本窗口中的“列车移动监督”按钮.相应列车移 动监督对话框弹出；点击“修改车次号”按钮.相 应修改车次号对话框弹出；在车次号修改行输入车 次号后，点击“执行”按钮，完成车次号修改。
除了通过基本信号窗口选择执行功能外.还可 在详细线路图窗口中.选择元素来操作执行。当选 择了单元件，如信号机，联锁对话框会打开，并提 供适用的命令。也可通过在详细线路图窗口中，选 择双元素来执行排列列车进路操作，即先选择一个 始端信号机.信号机相关的命令会出现在联锁对话 框中；再选择一个终端信号机，进路命令便出现在 联锁对话框中；最后选中“排列进路”命令，成功 执行列车进路排列操作。
2） 模拟计算机。能够模拟轨旁室外信号设备 及元素的状态，如轨道电路、信号机、道岔、发车 指示器、前端处理器等，同时也能模拟有关设备的 相关功能，如SICAS联锁单元的自动进路调用， 以及本地和远程控制切换功能等；TGMT相关功 能包括运行停车点、紧急停车、折返、速度监视和 停车点监视、车-地通信、巡航/惰行、计算车速、 管理车次号/车组号和里程等。 1.3应用
2019年3月 第55卷第3期
铁道通信信号
RAILWAY SIGNALLING & COMMUNICATION
March 2019 Vol. 55 No. 3

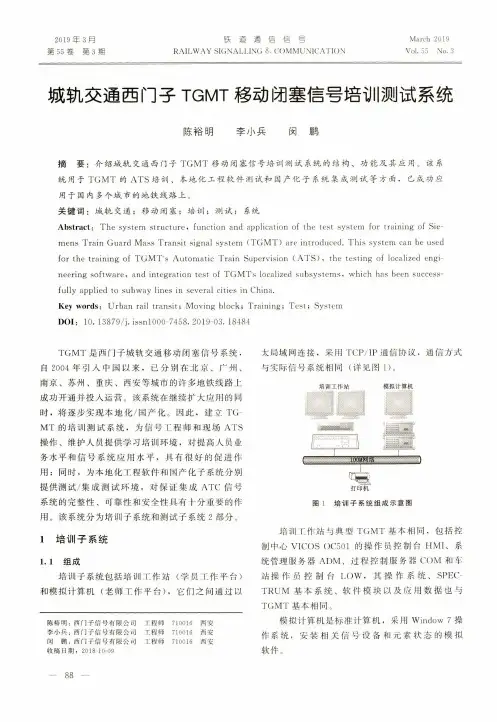

城轨交通西门子TGMT移动闭塞信号培训测试系统
