第四章《电磁感应》检测题(含答案)--高二上学期物理人教版选修3-2
【人教版】高中物理选修3-2检测：第四章《电磁感应》4-5b Word版含解析
04课后提升考能有一环形凹槽，有一带正电小球质量为m，电荷量为q，在槽内沿顺时针做匀速圆周运动，现加一竖直向上的均匀变化的匀强磁场，且B 逐渐增加，则()A．小球速度变大B．小球速度变小C．小球速度不变D．以上三种情况都有可能答案 A解析在此空间中，没有闭合导体，但磁场的变化，使空间产生感应电场。
据楞次定律得出如图所示感应电场，又因小球带正电荷，电场力与小球速度同向，电场力对小球做正功，小球速度变大。
A选项正确。
2．一直升机停在南半球的地磁极上空，该处地磁场的方向竖直向上，磁感应强度为B 。
直升机螺旋桨叶片的长度为l ，螺旋桨转动的频率为f ，顺着地磁场的方向看螺旋桨，螺旋桨按顺时针方向转动，螺旋桨叶片的近轴端为a ，远轴端为b ，如图所示。
如果忽略a 到转轴中心线的距离，用E 表示每个叶片中的感应电动势，则( )A ．E ＝πfl 2B ，且a 点电势低于b 点电势B ．E ＝2πfl 2B ，且a 点电势低于b 点电势C ．E ＝πfl 2B ，且a 点电势高于b 点电势D ．E ＝2πfl 2B ，且a 点电势高于b 点电势答案 A解析 螺旋桨是叶片围绕着O 点转动，产生的感应电动势为E ＝Bl v ＝12Bl v b ＝12Bl (ωl )＝12B (2πf )l 2＝πfl 2B ，由右手定则判断出b 点电势比a 点电势高。
3．在如图所示的四种磁场情况中能产生恒定的感生电场的是( )答案 C解析 据麦克斯韦电磁理论，恒定的感生电场，必须由均匀变化的磁场产生，C 对。
4．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B 随时间t 如图乙所示变化时，正确表示线圈中感应电动势E 变化的是( )答案 A解析 由法拉第电磁感应定律，有：E ＝n ΔΦΔt ＝n ΔB ·S Δt， 在t ＝0到t ＝1 s ，B 均匀增大，则ΔB Δt为一恒量，则E 为一恒量，再由楞次定律，可判断感应电动势为顺时针方向，则电动势为正值。
人教版选修3-2第四章4电磁感应测试题及参考答案
第四章 电磁感应班级 姓名 学号 分数1．在电磁感应现象中，下列说法正确的是 A ．感应电流的磁场总是跟原来的磁场方向相反 B ．闭合线框放在变化的磁场中一定能产生感应电流 C ．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流 D ．感应电流的磁场总是阻碍原磁通量的变化2．如图，在同一铁心上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R 的电流方向是 A ．先由P 到Q ，再由Q 到P B ．先由Q 到P ，再由P 到Q C ．始终是由Q 到P D ．始终是由P 到Q3．平行闭合线圈的匝数为n ，所围面积为S ，总电阻为R ，在t∆时间内穿过每匝线圈的磁通量变化为∆Φ，则通过导线某一截面的电荷量为A ．R ∆Φ B ．R nS∆ΦC ．tR n ∆∆ΦD ．R n ∆Φ 4．如右图，在磁感应强度为B 的匀强磁场中有固定的金属框架ABC ，已知∠B ＝θ，导体棒DE 在框架上从B 点开始在外力作用下，沿垂直DE 方向以速度v 匀速向右平移，使导体棒和框架构成等腰三角形回路。
设框架和导体棒材料相同，其单位长度的电阻均为R ，框架和导体棒均足够长，不计摩擦及接触电阻。
关于回路中的电流I 和电功率P 随时间t 变化的下列四个图像中可能正确的是图乙中的A ．①③B ．①④C ．②③D ．②④5．如图所示，一有界匀强磁场，磁感应强度大小均为B ，方向分别垂直纸面向里和向外，磁场宽度均为L ，在磁场区域的左侧相距为L 处，有一边长为L 的正方形导体线框，总电阻为R ，且线框平面与磁场方向垂直。
现使线框以速度v 匀速穿过磁场区域。
若以初始位置为计时起点，规定电流逆时针方向时的电流和电动势方向为正，B 垂直纸面向里时为正，则以下四个图象中对此过程描述不正确的是6．如图所示，上下不等宽的平行金属导轨的EF 和GH 两部分导轨间的距离为2L ，I J 和MN 两部分导轨间的距离为L ，导轨竖直放置，整个装置处于水平向里的匀强磁场中，金属杆ab 和cd 的质量均为m ，都可在导轨上无摩擦地滑动，且与导轨接触良好，现对金属杆ab 施加一个竖直向上的作用力F ，使其匀速向上运动，此时cd 处于静止状态，则F 的大小为A ．2mgB ．3mgC ．4mgD ．mg7．在彩色电视机的电源输入端装有电源滤波器，其电路图如图，主要元件是两个电感线圈L 1、L 2，它们的自感系数很大，F 是保险丝，R 是压敏电阻（正常情况下阻值很大，但电压超过设定值时，阻值会迅速变小，可以保护与其并联的元件），C 1、C 2是电容器，S 为电视机开关。

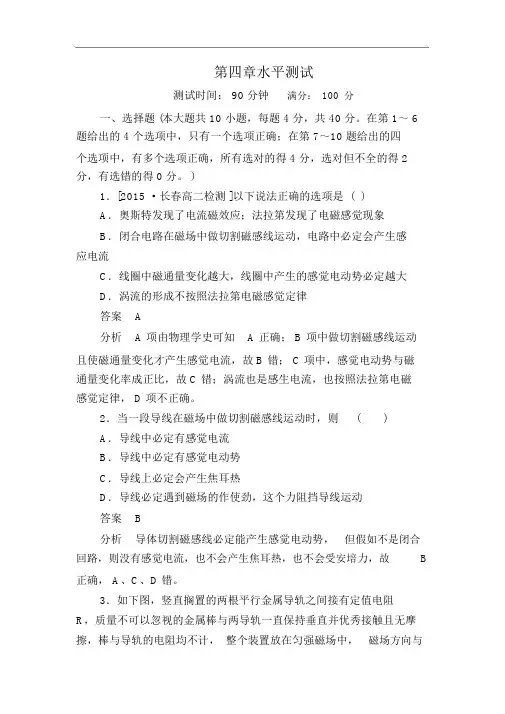

人教版高中物理选修3-2检测：第4章《电磁感应》水平测试同步练习Word版含解析
第四章水平测试测试时间： 90 分钟满分：100分一、选择题 (本大题共 10 小题，每题 4 分，共 40 分。
在第 1～ 6 题给出的 4 个选项中，只有一个选项正确；在第 7～10 题给出的四个选项中，有多个选项正确，所有选对的得 4 分，选对但不全的得 2 分，有选错的得 0 分。
)1．[2015 ·长春高二检测 ]以下说法正确的选项是 ()A．奥斯特发现了电流磁效应；法拉第发现了电磁感觉现象B．闭合电路在磁场中做切割磁感线运动，电路中必定会产生感应电流C．线圈中磁通量变化越大，线圈中产生的感觉电动势必定越大D．涡流的形成不按照法拉第电磁感觉定律答案 A分析 A 项由物理学史可知 A 正确； B 项中做切割磁感线运动且使磁通量变化才产生感觉电流，故 B 错； C 项中，感觉电动势与磁通量变化率成正比，故 C 错；涡流也是感生电流，也按照法拉第电磁感觉定律， D 项不正确。
2．当一段导线在磁场中做切割磁感线运动时，则()A．导线中必定有感觉电流B．导线中必定有感觉电动势C．导线上必定会产生焦耳热D．导线必定遇到磁场的作使劲，这个力阻挡导线运动答案 B分析导体切割磁感线必定能产生感觉电动势，但假如不是闭合回路，则没有感觉电流，也不会产生焦耳热，也不会受安培力，故 B 正确， A、C、D 错。
3．如下图，竖直搁置的两根平行金属导轨之间接有定值电阻R，质量不可以忽视的金属棒与两导轨一直保持垂直并优秀接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力 F 作用下做加快上涨运动的一段时间内，力 F 做的功与安培力做的功的代数和等于()A．棒的机械能增添量C．棒的重力势能增添量B．棒的动能增添量D．电阻 R 上放出的热量答案 A分析依据动能定理可知：W F＋W1 2安＋ W G＝2m v。
此中，安培力、重力均做负功，外力 F 做正功，则由上式可得 A 正确，B、C 错误； D 选项中电阻上放出的热量应等于战胜安培力所做的功，故 D 错误。
人教版物理选修3-2第四章《电磁感应》检测试题
B．有电流通过电流表，方向由 ；作用于 的安培力向左
C．有电流通过电流表，方向由 ；作用于 的安培力向左
D．无电流通过电流表，作用于 的安培力为零
12．矩形线圈的匝数为50匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图所示．下列结论正确的是( )
B．录音的主要原理是电磁感应,放音的主要原理是电流的磁效 应
C．放音和录音的主要原理都是电流的磁效应
D．放音和录音的主要原理都是电磁感应
8．如图所示，理想变压器原、副线圈的匝数比n1:n2=1:3，次级回路中连入三个均标有“36V，40W”的灯泡,且均正常发光，那么,标有“36V、40W”的灯泡A
A．也正常发光B．将被烧毁C．比另三个灯暗D．无法确定
人教版物理选修3-2第四章《电磁感应》检测试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。下列说法正确的是()
A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系
C．S闭合，电路稳定后，S断开时，P灯突然亮一下，然后熄灭，Q灯立即熄灭
D．S闭合，电路稳定后，S断开时，P灯突然亮一下，然后熄灭，Q灯逐渐熄灭
A．在t=0.1s和t=0.3s时，电动势最大
B．在t=0.2s和t=0.4s时，电动势改变方向
C．电动势的最大值是157V
D．在t=0.4s时，磁通量变化率最大，其值为3.14Wb/s
13．如图(a)所示的电路中，光敏电阻R2加上图(b)所示的光照时，R2两端的电压变化规律是()
人教版高中物理选修3-2课后训练：第4章 电磁感应 综合检测A含答案
第四章综合检测(A卷)一、选择题(本题共12小题，每小题4分，共48分。
在每题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的不得分)1．关于真空冶炼和电熨斗的说法正确的是( )A．它们都是只利用电流的热效应工作的B．它们都是利用电磁感应现象中产生的涡流工作的C．前者是利用电磁感应现象中产生的涡流及电流的热效应工作的，后者是利用电流的热效应工作的D．前者利用的是变化的电流，后者利用的是恒定的电流答案 C解析真空冶炼是利用涡流及电流的热效应工作的，电熨斗利用电流的热效应工作，所以真空冶炼需要变化的交流电产生变化的磁场，电熨斗可用直流电也可用交流电，应选C。
2．如图所示，无限大磁场的方向垂直于纸面向里，A图中线圈在纸面内由小变大(由图中实线矩形变成虚线矩形)，B图中线圈正绕a点在平面内旋转，C图与D图中线圈正绕OO′轴转动，则线圈中不能产生感应电流的是( )答案 B解析选项A中线圈面积S变化，选项C、D中线圈面积与磁感应强度B的夹角变化，都会导致穿过线圈的磁通量变化而产生感应电流；选项B中，B、S及两者夹角均不变，穿过线圈的磁通量不变，不产生感应电流，故选B。
3．如图所示的几种情况中，金属导体中产生的感应电动势为Blv的是( )A．乙和丁B．甲、乙、丁C．甲、乙、丙、丁D．只有乙答案 B解析甲、乙、丁中切割磁感线的有效长度均为l，丙中切割磁感线的有效长度为l′＝l sinθ，则E′＝Bl′v sinθ，故B正确。
4．[2015·山东高考]如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内。
左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化。
规定内圆环a端电势高于b端时，a、b间的电压u ab为正，下列u ab －t图象可能正确的是( )答案 C解析由安培定则知：0～0.25 T0，圆环内的磁场垂直纸面向里逐渐增大，由楞次定律知，若圆环闭合，感应电流是逆时针方向，逐渐减小至0；0.25T～0.5T，圆环内的磁场垂直纸面向里逐渐减小，由楞次定律知，若圆环闭合，感应电流是顺时针方向，逐渐增大。
人教版高中物理选修3-2检测：第四章《电磁感应》4-4b
4课后提高考能知识点基础中档稍难法拉第电磁感觉定律理解111法拉第电磁感觉定律应用2、3、5、6E＝Blv 的应用48法拉第电磁感觉与电学识题7、12左、右手定章9二次感觉101.闭合的金属环处于随时间平均变化的匀强磁场中，磁场方向垂直于圆环平面，则 ()A．环中产生的感觉电动势平均变化B．环中产生的感觉电流平均变化C．环中产生的感觉电动势保持不变D．环上某一小段导体所受的安培力保持不变答案C分析磁场平均变化，也就是说Bt ＝k，依据感觉电动势的定义ΔΦS 式，E＝t ＝Bt ＝kS，此中k 是一个常量，所以圆环中产生的感觉电动势的数值是一个常量，故A、B错误， C正确；由F＝BIL知，I 不变， B 增大，故安培力增大，故 D 错误。
2.[2014 盐·城高二检测 ](多项选择 )一个面积 S＝4×10－2 m2的线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感觉强度 B 随时间 t变化的规律如下图，则以下判断正确的选项是()A．在开始的 2 s 内穿过线圈的磁通量变化率大小等于0.08 Wb/sB．在开始的 2 s 内穿过线圈的磁通量的变化量等于零C．在开始的 2 s内线圈中产生的感觉电动势大小等于0.08 VD．在第 3 s 末线圈中的感觉电动势等于零答案AC分析0～2 s内，B＝4 T，ΔΦ＝B·S＝1.6 ×10－1Wb ，所以E ΔΦ＝t ＝ 0.08 V，故A、 C正确， B 错误。
3 s 末线圈的磁通量为零，但其变化率不为零，所以感觉电动势不等于零，故 D 错误。
3． (多项选择 )某地的地磁场磁感觉强度的竖直重量方向向下，大小为 4.5 ×10－5 T 。
一敏捷电压表连结在当地入海河段的两岸，河宽100 m，该河段涨潮和落潮时有海水(视为导体 )流过。
设落潮时，海水自西向东流，流速为 2 m/s。
以下说法正确的选项是 ()A．电压表记录的电压为 5 mVB．电压表记录的电压为9 mVC．河南岸的电势较高D．河北岸的电势较高答案BD分析海水在落潮时自西向东流，该过程能够理解为：自西向东运动的导体棒在切割竖直向下的磁感线。
人教版高中物理选修3-2检测：第4章《电磁感应》4-3b同步练习Word版含解析
4课后提高考能知识点基础中档稍难楞次定律理解 1楞次定律应用2、3、4、5、67、9、10左手定章11右手定章8 121.对于电磁感觉现象，以下说法中正确的选项是()A．感觉电流的磁场老是与原磁场方向相反B．闭合线圈放在变化的磁场中就必定能产生感觉电流C．闭合线圈放在匀强磁场中做切割磁感线运动时，必定能产生感觉电流D．感觉电流的磁场老是阻挡本来磁场的磁通量的变化答案 D分析电磁感觉现象中，若磁通量减小，则感觉电流的磁场与原磁场方向相同，选项 A 错误。
若闭合线圈平面与磁场方向平行，则不论磁场强弱怎样变化，穿过线圈的磁通量一直为零，不产生感觉电流，选项 B 错误。
若线圈切割磁感线时，穿过线圈的磁通量不发生变化，则不可以产生感觉电流，选项 C 错误。
只有选项 D 正确。
2． [2014 ·牡丹江高二检测 ](多项选择 )如下图，当磁铁运动时，流过电阻的电流由 A 经 R 到 B，则磁铁的运动可能是 ()A．向下运动B．向上运动C．向左平移D．以上都不行能答案BC分析本题可经过逆向思想应用楞次定律来判断。
由感觉电流方向 A→R→ B，应用安培定章知感觉电流在线圈内产生的磁场方向应是从上指向下，由楞次定律判得线圈内磁通量的变化应是向下减小或向上增添，由条形磁铁的磁感线散布知线圈内原磁场是向下的，故应是磁通量减小，即磁铁向上运动或向左、右平移，所以正确的答案是B、 C。
3．[2015 ·宿州高二检测 ]某磁场磁感线如图，有一铜线圈自 A 处落至 B 处，在着落过程中，自上向下看，线圈中的感觉电流方向是()A．一直顺时针B．先顺时针再逆时针C．一直逆时针D．先逆时针再顺时针答案 B分析由题图可知，磁场方向向上，线圈着落过程中，穿过线圈的磁通量先增添后减小，由楞次定律知，感觉电流的磁场方向先向下后向上，所以线圈中感觉电流的方向先沿顺时针再沿逆时针，B 正确。
4．如下图，金属环所在地区存在着匀强磁场，磁场方向垂直纸面向里。
第四章《电磁感应》 达标检测—人教版高二物理选修3-2
人教版选修3-2 第四章达标检测(满分:100分;时间:60分钟)一、选择题(本题共8小题,每小题6分,共48分。
在每小题给出的四个选项中,第1~5题只有一个选项符合题目要求,第6~8题有多个选项符合题目要求,全部选对的得6分,选对但不全的得3分,有选错或不答的得0分)1.如图所示,一圆形闭合铜环从高处由静止开始下落,穿过一根竖直悬挂的条形磁铁(质量为m),铜环的中心轴线与条形磁铁的中轴始终保持重合,则悬挂磁铁的绳子中拉力F随时间t变化的图象可能是选项图中的( )2.如图所示,导线OA长为l,在方向竖直向上、磁感应强度为B的匀强磁场中以角速度ω沿图中所示方向绕通过悬点O的竖直轴旋转,导线OA与竖直方向的夹角为θ。
则导线OA中的感应电动势大小和O、A两点电势高低情况分别是( )A.Bl2ωO点电势高B.Bl2ωA点电势高Bl2ω sin2θO点电势高C.12Bl2ω sin2θA点电势高D.123.如图所示,左侧闭合电路中的电流大小为I1,ab为一段长直导线;右侧平行金属导轨的左端连接有与ab平行的长直导线cd,在远离cd的右侧空间存在与导轨平面垂直的匀强磁场,在磁场区域放置垂直导轨且与导轨接触良好的导体棒MN,当MN沿导轨匀速运动时,可以在cd上产生大小为I2的感应电流。
已知I1>I2,用f1和f2分别表示cd产生的磁场对ab的安培力大小和ab产生的磁场对cd的安培力大小,下列说法正确的是( )A.若MN向左运动,ab与cd两导线相互吸引,f1=f2B.若MN向右运动,ab与cd两导线相互吸引,f1=f2C.若MN向左运动,ab与cd两导线相互吸引,f1>f2D.若MN向右运动,ab与cd两导线相互吸引,f1>f24.如图所示,A、B是两个完全相同的灯泡,D是理想二极管,L是带铁芯的线圈,其自感系数很大,直流电阻忽略不计,下列说法正确的是( )A.S闭合瞬间,A先亮B.S闭合瞬间,A、B同时亮C.S断开瞬间,B逐渐熄灭D.S断开瞬间,A闪亮一下,然后逐渐熄灭5.转笔是一项用不同的方法与技巧以手指来转动笔的休闲活动,深受广大中学生的喜爱,其中也包含了许多的物理知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A． 表的指针和 ，表的指针都发生偏转
B． 表的指针发生偏转， 表的指针不发生偏转
C． 表的指针不发生偏转， 表的指针发生偏转
D． 表的指针和 表的指针都不发生偏转
（1）若电阻P的阻值为R，磁感应强度恒为B，OM杆在外力作用下以恒定的角速度逆时针转动，经时间 从图示位置转过角度 到OD位置，求电阻Р在这段时间内产生的焦耳热Q；若此过程在平行板电容器正中间有一个电荷量大小为q的液滴处于静止状态，则液滴带什么电，液滴的质量为多大?
（2）若电阻P的阻值为2R，第（1）中的其它条件保持不变，小液滴以多大的速度从图示位置水平向右发射后会恰好从上板边缘飞出；
4．如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一定值电阻，阻值为R，MN为放在ab和cd上的一导体杆，与ab垂直，其电阻值为 ，导轨电阻可忽略不计整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面（指向图中纸面内）现对MN施力使它沿导轨方向以速度v（如图）做匀速运动。令U表示MN两端电压的大小，则（ ）
D．丁图中，磁场方向竖直向上，垂直导轨放在水平平行导轨上的两导线以不同的速度 向左右运动
6．在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M相接，如图所示．导轨上放一根导线ab，磁感线垂直于导轨所在平面．当导线ab加速向右运动时，M所包围的小闭合线圈N产生的感应电流方向，及所具有的形变趋势是：（）
（2）将线圈A中的铁芯快速抽出，电流计指针将___________（填“左偏”、“右偏”或“不偏”）；
（3）由实验得出产生感应电流的条件是___________。
23．（1）用如图所示的装置做“探究感应电流方向的规律”的实验，磁体从靠近线圈的上方静止下落，当磁体运动到如图所示的位置时，流过线圈的感应电流方向从___________（填“a到b”或“b到a”）。在磁体穿过整个线圈的过程中，传感器显示的电流i随时间t的图象应该是（____）
A． B．
C． D．
（2）为了粗略测量电阻，小明同学用量程为5mA的毫安表、电动势为3V的电池、0～999.9Ω的电阻箱制作了一块简易欧姆表，电路如图所示：
①为制作欧姆表，___________准确测量毫安表的内阻（填“需要”或“不需要”）。
②进行欧姆调零之后，用该表测量某电阻时，a表笔是___________表笔（填“红”或“黑”），此时毫安表读数为2.5mA，则待测电阻阻值为___________Ω。
A．感应电流方向始终沿顺时针方向B．CD段直导线始终不受安培力作用
C．感应电动势最大值Em=BavD．感应电动势平均值E=πBav
二、多选题
13．如图为“研究电磁感应现象”的实验装置，如果将A线圈插入B线圈后保持不动，闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，下列情况下电流计指针偏转情况是（）
③如果在毫安表两端并联一个电阻，其余电路均不变，表盘中间刻度对应的电阻值___________（填“变大”“变小”或“不变”）。
④该欧姆表用久后，电池老化造成电动势减小，内阻增大，但仍能进行欧姆调零，则用其测得的电阻值___________（填“大于”“小于”或“等于”）真实值。
五、解答题
24．如图所示，AMD是固定在水平面上的半径为2r、圆心为О的金属半圆弧导轨，EF是半径为r，圆心也为О的半圆弧，在半圆弧EF与导轨AMD之间的半圆环区域内存在垂直导轨平面向外的匀强磁场，OA是导体且其间接有电阻P，电阻P与水平放置板长为2d，板间距离为d的平行板电容器相。金属杆OM可绕О点转动，M端与轨道接触良好，金属杆OM的阻值为R，电阻Р是可变电阻，其余电阻不计。已知重力加速度为g， 。
（3）若第（1）中的液滴以速度 水平向右发射，同时在金属板间加上垂直纸面的匀强磁场，液滴恰好沿着上板边缘飞出，则所加匀强磁场的磁感应强度B的方向和大小。
25．如图所示，竖直向上的匀强磁场在初始时刻的磁感应强度B0=0.5T，并且以 =1T/s在增加，水平导轨的电阻和摩擦阻力均不计，导轨宽为0.5m，左端所接电阻R=0.4Ω．在导轨上l=1.0m处的右端搁一金属棒ab，其电阻R0=0.1Ω，并用水平细绳通过定滑轮吊着质量为M=2kg的重物，欲将重物吊起，问：
19．如图所示为交流发电机模型，矩形线圈abcd绕 轴在匀强磁场中匀速转动。已知线圈共有100匝，图示位置线圈平面与磁场垂直，穿过线圈的磁通量为0.02wb，经0.5s线圈转动 ，则上述转动过程中穿过线圈磁通量_____（填变大、变小或不变），线圈中产生的感应电动势为_____。
20．一个重力为G，密度为D，电阻率为ρ的圆金属环放在匀强磁场中，磁场垂直于金属环所在平面，磁感强度的变化率为k，则环中感应的流的大小为__________。
四、实验题
21．（1）如图（1）所示为“研究电磁感应现象”的实验装置，请将图中所缺的导线补接完整_______．
（2）已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，现把它与线圈串联接成如图（2）所示电路，当条形磁铁按如图（2）所示情况运动时，以下判断正确的是__________
A．甲图中电流表偏转方向向右B．乙图中磁铁下方的极性是N极
A．N有顺时针方向的电流，且有收缩的趋势
B．N有顺时针方向的电流，且有扩张的趋势
C．N有逆时针方向的电流，且有收缩的趋势
D．N有逆时针方向的电流，且有扩张的趋势
7．如图所示，圆形线框在匀强磁场中所做的各种运动，能够产生感应电流的是（ ）
A． B．
C． D．
8．如图，相同材质和规格的“∠”形金属导轨与金属棒MN接触良好，MN⊥OP，整个框架平面与磁场方向垂直，处于磁感应强度为B的匀强磁场中。现将MN以速度v沿图示方向从O点开始匀速向右拉，∠POQ= 。下列图象中E为回路中感应电动势，I为回路电流，F为所加外力，P为回路电功率，t为金属棒运动的时间。金属棒在磁场中运动的过程中，正确的图象是（ ）
第四章《电磁感应》检测题
一、单选题
1．如图是机场的安检人员用手持金属探测器检查乘客的情景．探测线圈内通有交变电流，能产生迅速变化的磁场．当探测线圈靠近金属物体时，这个磁场能在金属物体内部能产生涡电流，涡电流又会产生磁场，倒过来影响原来的磁场．如果能检测出这种变化，就可以判定探测线圈下面有金属物体了．以下用电器与金属探测器工作原理相似﹣﹣利用涡流的是（ ）
A．图（a）通电瞬间小磁针发生偏转，说明了电流周围存在磁场
B．图（b）闭合电键后电流计的指针发生偏转，说明了回路产生了感应电流
C．图（c）闭合电键后金属棒会在导轨上运动，说明了通电导线受到了洛伦兹力的作用
D．图（d）闭合电键线框在磁极间转动，说明了穿过闭合电路的磁通量变化可以产生感应电流
12．如图所示，一导线弯成半径为a的半圆形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于半圆形回路所在的平面。半圆形回路以速度v向右匀速进入磁场，直径CD始终与MN垂直。从D点到达边界开始到C点进入磁场为止，下列结论正确的是（ ）
10．在如图所示的电路中，a、b、c为三盏完全相同的灯泡，L是自感线圈，直流电阻为RL，则下列说法正确的是
A．合上开关后，c先亮，a、b后亮
B．断开开关时，N点电势高于M点
C．断开开关后，b、c同时熄灭，a缓慢熄灭
D．断开开关后，c马上熄灭，b闪一下后缓慢熄灭
11．以下四幅图所示的实验中，能正确描述实验现象和表述实验结论的是（ ）
A．河北岸的电势较高B．河南岸的电势较高
C．电压表记录的电压为9mVD．电压表记录的电压为5mV
三、填空题
18．如图所示，一有限范围的匀强磁场，宽度为d，将一边长为l的正方形导线框以速度v匀速地通过磁场区域：若d＞l，则在线框通过磁场区域的过程中，线框中不产生感应电流的时间应等于_______；若d＜l，则在线框通过磁场区域的过程中，线框中不产生感应电流的时间为_______。
A． B． C． D．
9．一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为()
A． B．1C．2D．4
A． ，流过定值电阻R的感应电流由b到d
B． ，流过定值电阻R的感应电流由b到d
C． ，流过定值电阻R的感应电流由b到d
D． ，流过定值电阻R的感应电流由d到b
5．下列四个图中能产生感应电流的是（ ）
A．甲图中，条形磁铁以速度 向导线环运动
B．乙图中，线框在磁场中以速度 向右运动
C．丙图中，导线圆环水平放置，通电直导线在圆环一直径正上方，增大直导线中的电流
A．感应电流所做的功为mgd
B．感应电流所做的功为2mgd
C．线圈的最小速度一定为
D．线圈的最小速度一定为
15．在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度大小相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，如图所示．一个质量为m、电阻为R、边长也为L的正方形线框，在t=0时刻以速度v0进入磁场，恰好做匀速直线运动，若经过时间t0，线框ab边到达gg′与ff′中间位置时，线框又恰好做匀速运动，则下列说法正确的是()
（1）感应电流的方向（请将电流方向标在本题图上）以及感应电流的大小；
（2）经过多长时间能吊起重物．
26．如图所示，两根平行金属导轨固定在同一水平面内，间距为L，导轨左端连接一个电阻。一根质量为m、电阻为r的金属杆ab垂直放置在导轨上。在杆的右方距杆为d处有一个匀强磁场，磁场方向垂直于导轨平面向下，磁感应强度为B．对杆施加一个大小为F、方向平行于导轨的恒力，使杆从静止开始运动，已知杆到达磁场区域时速度为v，之后进入磁场恰好做匀速运动。不计导轨的电阻，假定导轨与杆之间存在恒定的阻力。求：
