电脑电源接口详解(图解)
电源各个端口的电压详解
电源各个端口的电压详解电脑电源的输出导线有9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），认识导线种类作用是DIY玩家的必修课，掌握了电源导线种类可以更清晰的认识电源的输出规格，方便选购电源和排除故障。
1、黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
2、蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
3、红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
4、白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
5、橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。

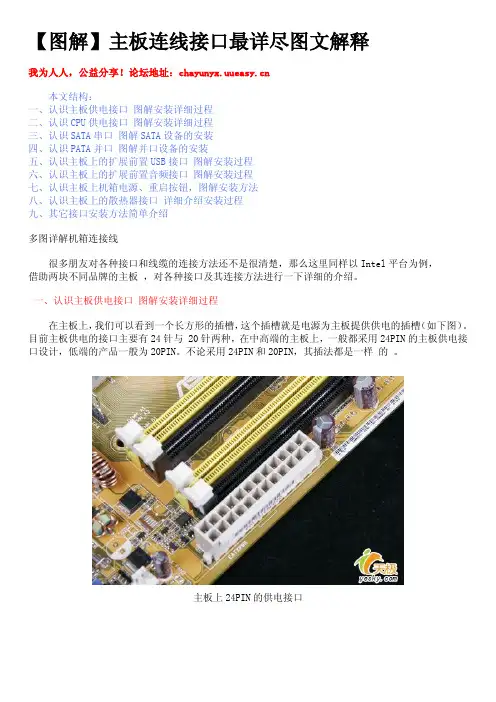

【图解】主板连线接口最详尽图文解释
【图解】主板连线接口最详尽图文解释我为人人，公益分享！论坛地址：本文结构：一、认识主板供电接口图解安装详细过程二、认识CPU供电接口图解安装详细过程三、认识SATA串口图解SATA设备的安装四、认识PATA并口图解并口设备的安装五、认识主板上的扩展前置USB接口图解安装过程六、认识主板上的扩展前置音频接口图解安装过程七、认识主板上机箱电源、重启按钮，图解安装方法八、认识主板上的散热器接口详细介绍安装过程九、其它接口安装方法简单介绍多图详解机箱连接线很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。
一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。

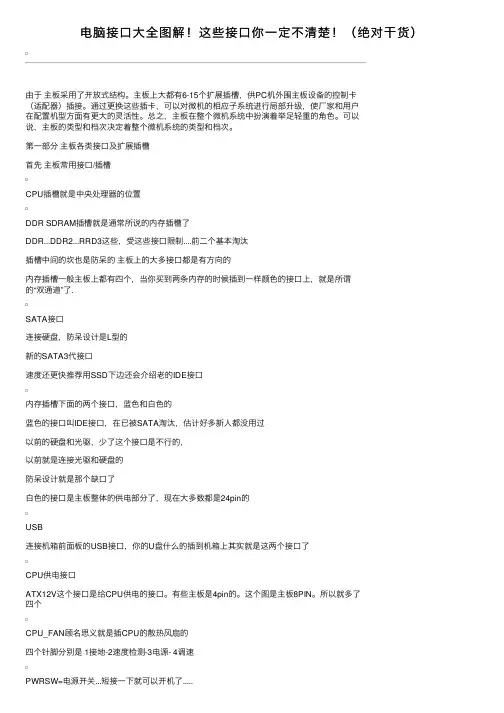

电脑接口大全图解！这些接口你一定不清楚！（绝对干货）
电脑接⼝⼤全图解！这些接⼝你⼀定不清楚！（绝对⼲货）由于主板采⽤了开放式结构。
主板上⼤都有6-15个扩展插槽，供PC机外围主板设备的控制卡（适配器）插接。
通过更换这些插卡，可以对微机的相应⼦系统进⾏局部升级，使⼚家和⽤户在配置机型⽅⾯有更⼤的灵活性。
总之，主板在整个微机系统中扮演着举⾜轻重的⾓⾊。
可以说，主板的类型和档次决定着整个微机系统的类型和档次。
第⼀部分主板各类接⼝及扩展插槽⾸先主板常⽤接⼝/插槽CPU插槽就是中央处理器的位置DDR SDRAM插槽就是通常所说的内存插槽了DDR...DDR2...RRD3这些，受这些接⼝限制....前⼆个基本淘汰插槽中间的坎也是防呆的主板上的⼤多接⼝都是有⽅向的内存插槽⼀般主板上都有四个，当你买到两条内存的时候插到⼀样颜⾊的接⼝上，就是所谓的“双通道”了.SATA接⼝连接硬盘，防呆设计是L型的新的SATA3代接⼝速度还更快推荐⽤SSD下边还会介绍⽼的IDE接⼝内存插槽下⾯的两个接⼝，蓝⾊和⽩⾊的蓝⾊的接⼝叫IDE接⼝，在已被SATA淘汰，估计好多新⼈都没⽤过以前的硬盘和光驱，少了这个接⼝是不⾏的，以前就是连接光驱和硬盘的防呆设计就是那个缺⼝了⽩⾊的接⼝是主板整体的供电部分了，现在⼤多数都是24pin的USB连接机箱前⾯板的USB接⼝，你的U盘什么的插到机箱上其实就是这两个接⼝了CPU供电接⼝ATX12V这个接⼝是给CPU供电的接⼝。
有些主板是4pin的。
这个图是主板8PIN。
所以就多了四个CPU_FAN顾名思义就是插CPU的散热风扇的四个针脚分别是 1接地-2速度检测-3电源- 4调速PWRSW=电源开关...短接⼀下就可以开机了.....RESET=复位....短接就可以重启....HDLED=就是硬盘读写灯了....机箱上有个灯总⼀闪⼀闪的...连接的就是这⾥了...Power LED 就是开机时候长亮的那个灯.....PCI-E x16(⼀般⽤来接显卡)PCI-E x1PCI下⾯这张图是PCI-E x4PCI-E x2是给主板上的内部零件⽤的......所以主板上不会提供PCI-E x2的接⼝.....PCI-E x8我没找到图.....下⾯是笔记本上的miniPCI-E接⼝.....下图是miniPCI-E的接⼝....有的笔记本上有预留有预留miniPCI-E接⼝的笔记本可以扩展很多应⽤......追加ＭＳＡＴＡ接⼝第⼆部分电源接⼝电源常⽤接⼝常见的电源的供电接⼝⼤概分为以下⼏种：24Pin、20Pin、20 4Pin、可提供12V、5V、3.3V三种电压24PIN20PIN20 4PIN20Pin的主板基本淘汰了、但20 4Pin依然是⽬前电源最常见的接⼝可能是⼚家还是会考虑兼容性吧、纯24Pin主板供电的电源还是⾮常少的CPU供电8Pin.....4Pin....4 4Pin....可提供12V⼀种电压.....低端主板⽤4Pin有⼀部分,,,,中⾼端主板⼤多都是8Pin....⼚家考虑到兼容....单CPU供电的电源⼤多是4 4Pin.....双CPU供电的电源⼤多是⼀根8Pin⼀根4 4Pin显卡供电6Pin、8Pin、6 2Pin可提供12V⼀种电压。
电脑电源供电针脚定义
查看文章电源供电针脚定义2010-07-11 21:25电脑电源说明书电脑开关电源使用说明书接口规范及使用方法在这里，可能会用到pin这个英文词汇，与汉语“针”是等价的。
下文可能混用。
1、主电源接口20＋4pin是为了同时支持上述两种接口而设计的町拆卸式接口。
如果主板是20pin，那么4pin空置不用，如果主板是24pin，那么就将4pin挂在20pin上，就成了24pin。
(如上图)2、说明主电源接口的针脚定义，24pin输出电压及对应颜色：1 +3.3VDC 橙色13 +3.3VDC 橙色2 +3.3VDC 橙色14 -12VDC 蓝色3 地线黑色15 地线黑色4 +5VDC 红色16 PS-ON# 绿色5 地线黑色17 地线黑色6 +5VDC 红色18 地线黑色7 地线黑色19 地线黑色8 PG-OK 灰色20 -5VDC 白色(无)9 +5VSB DC 紫色21 +5VDC 红色10 +12VDC 黄色22 +5VDC 红色11 +12VDC 黄色23 +5VDC 红色12 +3.3VDC 橙色24 地线黑色3、对于部分电源的主接口，可能有一个针位空置，这是由于-5v被取消所致。
由于-5v在intel规范中已经取消，所以部分电源缺少这根针，但是，也有很多电源依然保留了这路输出。
由于-5v（白色线）主要用与早期的isa总线，目前的主板完全不用这一路输出了。
cpu辅助电源接口(简称“方4pin)1“方4pin”与”主4pin”外形极为近似，一定要区分开，避免插错。
黄、红、橙、黑各一根的是“主4pin”，通常与20pin 捆绑在一起，与20pin 配合插在主板的主电源接口。
而有两根黄线和两根黑线的是“方4pin”，。
注意！“方4pin”接口有挂钩，单独插在cpu 辅助电源接口。
d 型接口(俗称大4pin)d 型接口主要用于硬盘、光驱等磁盘驱动器，另外，高端显卡也有一部分采用此接口为显卡提供辅助供电。
电脑电源20pin与24pin接线区别
Q：电脑电源黄线是+12V的可我找不到-12V 请问我该怎么接？A：1、千万不能接到-12V上，这样就成了24V了，要接到地线上，就是黑色的线（所有的黑线都是负极他们是相通的），也可以接到机箱上，机箱的电位就是零，和黑线是通的。
2、-12V 是蓝色的线，对0V黑线，通常只能输出大约0.5A的小电流，请注意。
电脑电源20pin与24pin接线区别及各针角对应电压红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线。
U V W是三相电源中表示3根火线的字母，3根火线在实际应用中可以都是用黑色线，也可以分分为红，黄，蓝3种颜色。
PE表示地线，一般用黄绿双色线。
N L 则是零线火线，单相电源中L（火线）一般用红色，N（零线）一般用蓝色相线：红、黄或红绿零线：蓝或黑地线：黄绿相间1、+5V（红色线）：转换各种逻辑电路。
2、+12V（黄色线）：驱动磁盘驱动器马达和所有风扇（例外：笔记本电脑的风扇使用+5V 或+3.3V）。
3、+3.3V（橙色线）：为CPU、主板、PCI（Peripheral Component Interconnect 外部设备互连）总线、I/O控制电路供电。
4、+5VSB（Stand By、紫色线）：负责远程电源的启动（大于720mA，主板启动只要0.01A）。

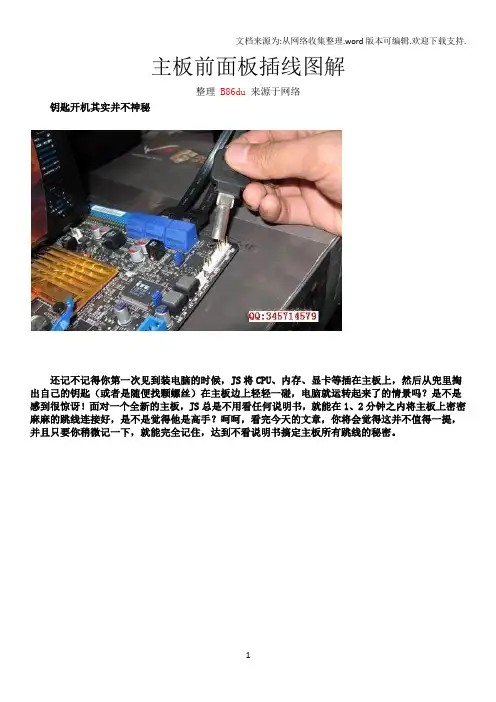

台式机主板前面板插线(前置耳机借口以及电源重启)图解大全
主板前面板插线图解整理B86du来源于网络钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWERSW英文全称：PowerSwicth可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESETSW英文全称：ResetSwicth可能用名：RESET、ResetSwicth、ResetSetup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWERLED、PLED、PWRLED、SYSLED等硬盘状态指示灯：HDDLED英文全称：Harddiskdrivelightemittingdiode 可能用名：HDLED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FPAUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。
电脑主板接口图解说明
电脑主板接口图解说明一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。
大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能够看出如何连接。
SATA硬盘的数据和电源接口定义（转）
SATA硬盘的数据和电源接⼝定义（转）
现在 SATA设备越来越普及，包括STAT硬盘和光驱基本都已经是 SATA接⼝的了，以前的⽼式电源输出接⼝⼀般都是20针供主板加上4针的电源供硬盘也就是说以前的电脑电源给硬盘供电没有设计15针 SATA接⼝的供电，现在的 SATA电源是15针的，那么我们有没有办法⽤以前的⽼式电源带动现在的新设备呢？
答案是肯定的，有转接线可以把4pin转换为硬盘接⼝
这就是转接线，⿊的就是硬盘接⼝
SATA数据接⼝（7针）电源接⼝（15针）定义详解
SATA是Serial ATA（Serial Advanced Technology Attachment）亦称串⾏ATA，是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接⼝规范。
本⽂的阐述重点是SATA的数据线和电源线接⼝引脚定义，并以连接SATA硬盘为例。
⼀、SATA数据接⼝和电源接⼝
上图是数据线（DATA）、电源线（POWER）和硬盘接⼝⽰意图
上图是数据线、电源线和硬盘接⼝实物图
上图是SATA数据线（7针）对应硬盘上的数据接⼝（7针）特写
上图是SATAS数据线（母⼝）特写，（硬盘上接⼝成为公⼝）
⼆、数据接⼝（7针）定义
三、电源接⼝（15针）定义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑主板电源接口图解
计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解
20-PIN ATX主板电源接口
4-PIN“D”型电源接口
主板20针电源插口及电压：在主板上看：
编号输出电压编号输出电压
1 3.3V 11 3.3V
2 3.3V 12 -12V
3地 13地
4 5V 14 PS-ON
5地 15地
6 5V 16地
7地 17地
8 PW+OK 18 -5V
9 5V-SB 19 5V
10 12V 20 5V
在电源上看：
编号输出电压编号输出电压20 5V 10 12V
19 5V 9 5V-SB
18 -5V 8 PW+OK
17地 7地
16地 6 5V
15地 5地
14 PS-ON 4 5V
13地 3地
12 -12V 2 3.3V
11 3.3V 1 3.3V
可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表
X电源几组输出电压的用途
+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了 3.3V以下，
为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。
所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。
-5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。
在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX,
FLEX ATX 一般不再提供-5V输出。
在INTEL发布的最新的ATX12V 1.3版本中，已经明确取消了-5V的输出。
+5V Stand—By,
最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。
以前的PSII、AT电源都是采用机械式开关来开机关机，从ATX开始（包括SFX）不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。
由于+5V
Stand-by是一个单独的电源电路，只要有输入电压，+5VSB就存在，这样就使电脑能实现远程Modem唤醒或网络唤醒功能。
最早的ATX1.0版只要求+5VSB达到0.1A，随着CPU及主板的功能提高，+5VSB
0.1A已不能满足系统的要求，所以INTEL公司在ATX2.01版提出+5VSB不低于0.72A。
随着互联网应用的不断深入，一些系统要求+5VSB提供2A、3A，甚至更大的电流输出，以保障系统功能的实现，因此对电源提出了更高的设计要求。
ATX各线路输出电压值及对应导线的颜色电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色(POWER-ON)和灰色线(POWER-GOOD)，是主板启动的信号线，而黑色线则是地线(G)，其他的各种颜色的输出线的含义如下：
红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V 电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V 输出较大。
如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
橙色线：＋3.3VDC输出，是ATX电源设置为内存提供的电源。
以前AT电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始，INTEL公司为了降低能耗，把CPU、内存等的电压降到了3.3V以下。
在新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
白色线：－5VDC输出，5V是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小，在较早的PC中用于软驱控制器及某些ISA总线板卡电路.。
在许多新系统中已经不再使用-5V电压，现在的某些形式电源一般不再提供-5V输出。
-在INTEL发布的标准ATX12V 1.3版本中，已经明确取消了-5V的输出，但大多数电源为了保持向上兼容，还是有这条输出线。
蓝色线：－12VDC输出，是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。
在目前的主板设计上也几乎已经不使用这个输出，而通过对＋12VDC的转换获得需要的电流。
紫色线：+5V Stand—By，最早在ATX提出，通过PIN9向主板提供＋5V 720MA的电源，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。
这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
绿色线：PS-ON（电源开关端）通过电平来控制电源的开启。
当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。
使用万用表测试该脚的输出信号电平，一般为
4V左右。
因为该脚输出的电压为信号电平。
这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。
现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。
因此大家需要仔细观察电源一瞬间的启动。
灰色：PG（POWER-GOOD电源信号线）一般情况下，灰色线PS的输出如果在2V以上，那么这个电源就可以正常使用；如果PS的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
这也是判断电源寿命及是否合格的主要手段之一。
很明显，要考量一个电源的功率支持能力，最主要就是要看红色、黄色、橙色三条线的最大输出能力。
主板电源分配图解ATX电源输入
3D3V电源分
