常见电子组装工艺要求
电子产品装配工艺与工艺控制
电子产品装配工艺与工艺控制一、引言电子产品是现代社会中不可或缺的一部分，其在生活和工作中扮演着重要的角色。
而电子产品的装配工艺和工艺控制则是确保电子产品质量和性能稳定的关键因素之一。
本文将系统介绍电子产品装配工艺与工艺控制的相关内容。
二、电子产品装配工艺1. 电子产品装配工艺的概念电子产品装配工艺是指将电子元器件和零部件按照设计要求进行组装并形成成品的过程。
其主要包括焊接、贴装、组装、检测等环节。
电子产品装配工艺的好坏直接决定了成品的品质和性能。
2. 电子产品装配工艺的主要步骤（1）焊接：焊接是电子产品装配中最为关键的步骤之一。
主要包括手工焊接和自动焊接两种方式。
手工焊接需要操作工人有较高的技术要求，而自动焊接则是通过设备实现焊接工作。
（2）贴装：贴装是指将SMT元器件贴装在PCB板上的工艺。
SMT技术的广泛应用使得贴装工艺更加重要，而且自动贴装机的运用也提高了贴装效率和质量。
（3）组装：组装是将焊好的PCB板和其他零部件装配成成品的工艺。
包括机械组装和电子组装两种方式，机械组装主要是对外壳和外设的组装，而电子组装则是各个电路板的组装。
（4）测试：测试是确保成品质量和性能稳定的必要步骤。
包括功能测试、可靠性测试、外观检验等多个方面。
3. 电子产品装配工艺的影响因素电子产品装配工艺受多个因素影响，其中包括元器件尺寸、工艺精度、环境条件、操作技能等。
不同的因素会对工艺产生不同的影响，因此需要在实际操作中注意这些因素。
三、电子产品装配工艺控制1. 电子产品装配工艺的控制目标电子产品装配工艺的控制目标主要是确保成品质量和性能稳定。
还需要考虑生产成本、生产效率和环境等方面。
这就要求对装配工艺进行全面的控制和管理。
2. 电子产品装配工艺的控制方法（1）工艺优化：在实际操作中，需要根据产品的实际情况对装配工艺进行优化。
通过合理的工艺设计和工艺改进，可以提高产品的质量和性能。
（2）设备管理：设备是实现装配工艺的关键环节，因此需要对设备进行有效的管理和维护。

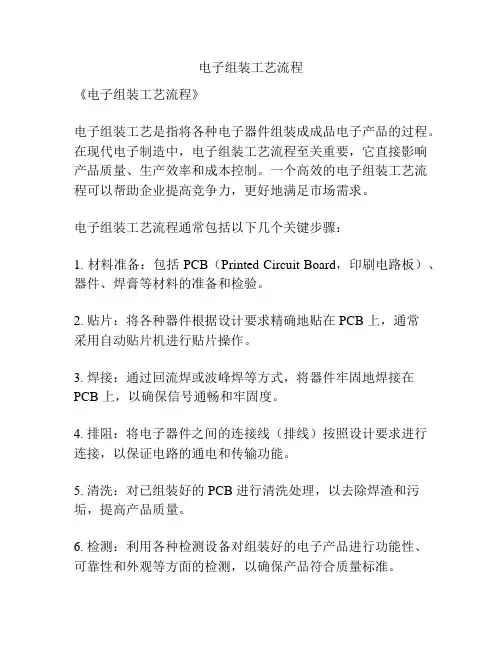

电子组装工艺流程
电子组装工艺流程《电子组装工艺流程》电子组装工艺是指将各种电子器件组装成成品电子产品的过程。
在现代电子制造中，电子组装工艺流程至关重要，它直接影响产品质量、生产效率和成本控制。
一个高效的电子组装工艺流程可以帮助企业提高竞争力，更好地满足市场需求。
电子组装工艺流程通常包括以下几个关键步骤：1. 材料准备：包括 PCB（Printed Circuit Board，印刷电路板）、器件、焊膏等材料的准备和检验。
2. 贴片：将各种器件根据设计要求精确地贴在 PCB 上，通常采用自动贴片机进行贴片操作。
3. 焊接：通过回流焊或波峰焊等方式，将器件牢固地焊接在PCB 上，以确保信号通畅和牢固度。
4. 排阻：将电子器件之间的连接线（排线）按照设计要求进行连接，以保证电路的通电和传输功能。
5. 清洗：对已组装好的 PCB 进行清洗处理，以去除焊渣和污垢，提高产品质量。
6. 检测：利用各种检测设备对组装好的电子产品进行功能性、可靠性和外观等方面的检测，以确保产品符合质量标准。
以上步骤构成了电子组装工艺流程的核心内容，通过精心设计和严格执行，可以提高产品的可靠性、稳定性和一致性，满足不同客户的需求。
随着技术的不断进步，电子组装工艺流程也在不断演进和改进。
例如，引入先进的 SMT（Surface Mount Technology，表面贴装技术）和 AOI（Automated Optical Inspection，自动光学检测）等新技术，可以提高生产效率和产品质量。
总的来说，电子组装工艺流程是电子制造的重要环节，对产品质量和生产效率有着直接影响。
企业应加强对电子组装工艺流程的管理和优化，不断学习和应用新技术，提高自身竞争力，更好地满足市场需求。
电子产品整机总装工艺
电子产品整机总装工艺
中环电子计算机公司
电子产品制造中心
电子产品整机总装工艺
装配准备
（1）工艺文件 （2）设计文件 （3）元器件准备及分配
检验合格
检验合格 印制电路板的装配
单元组件的装配
检验合格
连接线的加工与制作
连线
连线
连线
• 整机组装的工艺流程简图
总装完成
最终检验
箱体组件的装联 检验合格
中环电子计算机公司
电子产品制造中心
静电的预防
• 3、静电的控制：静电的控制技术是在静电电荷 积聚不可避免的情况下，采取综合措施将静电危 害控制在允许的范围内。 ①工艺控制法 目的是在生产过程中尽量少 地产生静电荷。对工艺流程中材料的选择、装备 安装和操作管理等过程应采取预防措施，控制静 电的产生和电荷的聚集，抑制静电电位和放电能 量，使危害降到最小程度。 ② 泄露法 目的是使静电荷通过泄露达到消 除。一般采用静电接地使电荷向大地泄露，通常 利用增大物体电导的方法使静电泄露。
中环电子计算机公司
电子产品制造中心
电子产品制造中的静电源
• （2）化纤和棉制工作服
• 穿着化纤和棉制工作服工作，在化纤和棉 制工作服表面产生6000V,并使人身体带电。
• （3）工作鞋
• 橡胶或塑料底的工作鞋的绝缘电阻高达 1013Ω。走路时产生静电，并使人身体带 电。
中环电子计算机公司
电子产品制造中心
中环电子计算机公司
电子产品制造中心
电子产品静电放电的损害特点
• 产生起电的原因： • 1）接触摩擦产生静电 • 2）高速运动中的物体产生静电 • 3）冲流起电 • 4）剥离起电
中环电子计算机公司
电气装配工艺规程完整
电气装配工艺规程完整为了确保低压成套开关设备产品装配有序、规范，保证装配质量，本企业制定了本工艺规程。
本规程适用于本企业低压成套开关设备产品的电气装配工艺流程。
工艺流程包括装配前准备、电器件装配、次配线、二次配线、接地保护电路的连接、仪表校对及电器元件整定、出厂检验、装订铭牌加施标志、包装入库（出厂）。
在整个工艺流程中，要求工人具有良好的工作惯，如自检、互检、报检等。
在装配前，还需要熟悉装配图、电气原理图和二次线路图，了解清楚产品的结构形式与用图，熟悉元器件的性能技术参数，确定安装工序和次序。
同时，还需要检查各部件尺寸及开孔等是否与图纸相符合，领用电器元件、母排、绝缘导线、绝缘支撑件等所需元件和材料，检查器件、绝缘导线、绝缘支撑件的外观有否损伤，其规格型号、电压等级、电流容量等是否与图纸符合。
在安装各种不同规格和用途的元器件时，除应满足有关国家标准的规定外，尚须符合元件本身的技术要求，否则就不能保证其安全运行。
同时，还需要阅读各电器元件的安装使用说明书，明确其安装步骤及注意事项。
在工序过程中，要进行自检、互检和报检，发现电器元件、母线、绝缘导线和绝缘支撑件的不合格情况，应及时报告检验员。
工具设备和检验依据要符合要求，工序检验记录要做好。
对于多台开关排列的开关柜组，如GCS/KYN28A-12这种柜型在排列之前需要注意排列的方向与顺序。
最后，在出厂前，还需要进行出厂检验、装订铭牌加施标志、包装入库等工作。
整个工艺流程需要严格遵守本工艺规程和相关标准，确保低压成套开关设备产品的质量。
只有通过接地才能确保安全。
在安装电器元件时，需要注意以下几点：首先，要阅读装配图，明确每个电器元件的安装位置和隔离距离。
对于一些开关，如DW15断路器，应保证足够的间隔距离，以防止电弧引起的短路现象。
同时，发热元件的安装也需要考虑到对相邻元件的影响。
其次，电器元件应可靠固定，经常受到振动的元件，应采取防松措施。
设备投入运行后，需要定期维护，不能因元件安装位置的不妥造成维修的困难。
电子行业电子组装工艺
电子行业电子组装工艺引言电子行业是现代社会中发展最迅速的行业之一。
随着科技的不断进步，电子产品越来越普及，电子组装工艺也变得越来越重要。
电子组装工艺是指通过将电子元器件和组件组合在一起，形成电子产品的过程。
在电子组装工艺中，我们需要关注各种细节和技巧，以确保电子产品的质量和稳定性。
本文将介绍电子行业中常见的电子组装工艺，并分析其重要性和应用。
1. 表面贴装技术（SMT）表面贴装技术（Surface Mount Technology，简称SMT）是目前电子组装工艺中最常用的一种技术。
它使用了一种特殊的焊接方式，将电子元器件直接焊接在PCB（Printed Circuit Board）上，而不是通过传统的插针插座连接。
SMT技术具有以下优点：•提高了产品的可靠性和稳定性，减少了因插针插座松动而引起的故障；•提高了电子产品的密度，减少了电路板的体积和重量；•提高了生产效率，降低了生产成本。
为了实现SMT技术，我们需要使用一些特殊的设备和工具，例如贴片机、回流焊接炉等。
2. 焊接技术在电子组装工艺中，焊接技术是非常重要的一部分。
焊接技术主要包括手工焊接和自动焊接两种。
2.1 手工焊接手工焊接是一种传统的焊接方式，通常在小批量生产或修复电子产品时使用。
手工焊接需要操作人员使用焊锡丝和焊锡枪，将电子元器件焊接到PCB上。
手工焊接需要操作人员具备一定的焊接技巧，并且需要花费较长的时间，但也相对灵活。
2.2 自动焊接自动焊接是一种通过机器进行的焊接方式，通常应用于大批量生产中。
自动焊接可以进一步细分为波峰焊接和回流焊接两种。
•波峰焊接：波峰焊接是一种通过波峰焊接机来实现的自动焊接方式。
它使用一种焊锡波来同时焊接多个电子元器件。
波峰焊接可以提高生产效率，但对于一些特殊的电子元器件，如敏感元器件，可能会造成热应力和焊接质量不稳定的问题。
•回流焊接：回流焊接是一种通过回流焊接炉来实现的自动焊接方式。
它通过将整个PCB加热到一定温度，使焊膏熔化，然后迅速冷却，将电子元器件固定在PCB上。
电路板组装工艺流程
电路板组装工艺流程一、准备物料在开始组装电路板之前，需要准备好所需的物料，包括电子元件、PCB板、焊料、助焊剂、焊膏等。
这些物料需要根据电路板设计图纸和工艺要求进行选择和准备。
二、PCB贴片将电子元件按照设计图纸贴装在PCB板上，可以使用贴片机或手工方式完成。
贴装过程中需要保证元件位置准确、焊接质量可靠。
三、零件安装在完成PCB贴片后，需要将电阻、电容等小元件和IC等大元件按照设计要求安装到PCB板上。
这一步需要注意零件的方向和极性，保证安装正确。
四、波峰焊波峰焊是将电路板放入熔融的焊料中，通过焊料的流动将元件焊接到电路板上。
波峰焊过程中需要注意控制温度、焊料质量、焊接时间和角度等参数，以保证焊接质量。
五、回流焊回流焊是将焊膏涂在电路板上，然后将电路板放入回流焊设备中，通过加热将元件焊接到电路板上。
回流焊过程中需要注意控制温度曲线和加热时间等参数，以保证焊接质量。
六、焊接质量检查在完成焊接后，需要对电路板的焊接质量进行检查，包括焊点大小、饱满度、光滑度、连通性和外观等。
如果发现有焊接不良的焊点，需要进行修复或重新焊接。
七、清洗在组装过程中，电路板可能会沾染各种杂质和残留物，需要进行清洗。
清洗可以使用各种清洗剂和溶剂，清洗后需要将电路板晾干。
八、检测与维修在清洗晾干后，需要对电路板进行检测和维修，包括测试电路板的功能和性能、调试和维修等。
如果发现有故障或问题，需要进行修复或更换元件。
九、终检最后，需要对组装好的电路板进行终检，包括检查外观、测试性能和功能等。
如果符合要求，则可以交付给客户或进行下一步的使用。
电子产品整机装配-最新年文档
电子产品整机装配装配技术是将电子零件、组件和部件按设计要求装配成整机的多种工艺的综合。
整机安装既需要有电气装配技术，又需要有机械装配技术。
因此装配技术是电子产品生产构成中极其重要的环节。
、整机装配的特点及方法一）组装特点电子产品的装配在电路上是指电子元器件在电路板上的焊接，在外形上是以具体的外壳为载体，通过连接件将它们成为一个整体的过程。
装配的主要特点：①装配是由焊接、等步骤的组合；②在装配的过程中质量难以掌控，如只能凭经验判断焊接质量，以手感判断开关等的装配质量等；③组装的工作人员之间存在差异。
二）组装方法针对具体产品，分析组装方案，选择最佳方案。
常用的组装方法有：①功能法；②组件法；③功能组件法。
二、印制电路板的组装电子元器件在电路板上的安装有机器安装和手工安装两种。
手工安装简单易行，但误装率高，效率低，机器安装速度快，误装率低，但引线成形要求严格，设备成本高。
常见的安装形式有：1）贴板安装。
它适用于防震要求高的产品。
电子元器件紧贴电路板。
如果是金属外壳的电子元器件，电路板表面又有铜箔导线，应有绝缘垫或绝缘套。
（2）悬空安装。
它适用于发热元件的安装。
电子元器件与电路板要有一定的距离，常见为4〜7mm左右。
3）垂直安装。
常见于电子元器件较密的电路板。
（4）埋头安装。
安装高度低，电子元器件抗震能力。
电子元器件的外壳埋于电路板的孔内，又称为嵌入式安装。
（5）有高度限制的安装。
电子元器件的限高安装，一般是先垂直插入，再向水平方向倾斜，以降低高度。
对质量较大的电子元器件为保证其抗震性，要做处理，保证其有足够的机械强度。
（6）支架固定安装。
对于如变压器、继电器等，常用金属支架固定。
三、装配工艺电子产品的质量好坏，除了电路设计的原因以外，更重要的还在于装配技术。
一）电子产品装配原则电子产品安装的基本原则是：前面的工序不得影响后面的工序的安装，先内后外、先轻后重、先铆后装、易碎后装。
二）组装的基本工艺要求及一般安装工艺流程1. 整机总装的基本工艺要求：（1）正确装配：①不合格的安装件不得装配；②注意安装元件的安全指标要求；③选用合适的紧固工具，掌握正确的紧固方法和合适的紧固力矩；④总装过程中不要损坏电子元器件；严格遵守安装的一般顺序，注意工序的衔接，防止工序颠倒；⑥ 操作技能应熟练掌握，严格执行三检（自检、互检、专职检验）规定。
比较全的电子设备组装工艺流程介绍
比较全的电子设备组装工艺流程介绍
本文将详细介绍电子设备组装的全过程，以帮助读者更好地了解该工艺流程的各个环节。
准备工作
1. 获得所需的组装零件和工具。
2. 对组装区域进行清洁，确保无尘和静电。
3. 根据组装要求，准备相关的技术文档和说明书。
组件安装
1. 首先，根据设计要求，选择正确的组件。
2. 将电子元器件安装到电路板上，确保正确的极性和位置。
3. 使用焊接技术，将组件牢固地连接到电路板上。
4. 进行必要的测试和检查，以确保组件的正常连接和功能。
系统集成
1. 将电路板集成到设备的机壳或外壳中。
2. 连接各个组件，包括电池、显示屏、按键等。
3. 确保所有连接正确无误，并进行必要的测试。
软件加载
1. 根据设备需求，将相应的软件加载到设备中。
2. 进行软件调试和配置，确保设备正常工作。
最终测试
1. 对组装完成的设备进行全面的功能测试，包括硬件和软件。
2. 检查设备的外观和功能，确保符合要求。
打包和交付
1. 将组装好的设备进行清洁，并进行包装。
2. 完善产品标签和信息。
3. 按照订单要求和物流标准，安全地交付给客户。
以上是电子设备组装的全过程介绍，每个环节都非常重要。
通过严格按照工艺流程进行操作，并进行必要的测试和检查，可以确保组装出高质量的电子设备。
电子组装工艺(焊接)
§4.3.7 电烙铁使用与保养：
（1）电烙铁在使用之前应用万用表的欧姆档测量其电阻 值。正常20W内热式电烙体芯的阻值为2.4千欧姆。若
测得电阻值为零，则说明电烙铁内部短路；若电阻为无
手工锡焊示意图
普通内热电烙铁
带助焊剂的 1.2mm焊锡丝。 熔点183℃
焊盘
焊接处温度： 210~230 ℃
焊点 元件 印刷电路板
各种焊接的共同点：焊接时产生新 的合金，靠新的合金将工件连接起来。
各种焊接的不同点：电焊、气焊和 电阻点焊，它们的焊接温度都很高，在 焊接时焊料与母材(即工件)一同熔化产 生新的较厚的合金；但锡焊由于其焊接 温度低(210~230 ℃)，焊接是在不熔化 工件的情况下产生很薄的合金层。
（焊接技术）
课程内容：
电子产品的焊接技术
目的
了解焊接金属工件的常用方法，了解锡 焊技术与其他几种焊接方法的共同点和不同 点。掌握锡焊的基本理论，掌握锡焊操作的 基本方法，在动手焊接之前打好理论基础。
具体说要弄清一下几个 问题 ： 1、常用的焊接材料及其特性。 （ 铅锡焊料、无铅焊料、各种助焊剂及其 助焊剂在焊接过程中的作用。） 2、常用的工具或设备有哪些。 3、如何判断工件的可焊性好坏，什么材料的 工件容易被锡焊接。如何判断焊接的可靠 性。 4、合格焊点的形状是什么样的。
§2.3 锡焊的焊接原理
锡焊是金属之间连接的一种方法。通过焊接 材料和工件之间原子或分子的相互扩散作用，形 成合金层(0.5~2.2m)，使两种金属间形成一种永 久的牢固结合。 下图的“焊接处”在下一个图片中将其放大， 可 以清楚地看到合金层情况。
SOP封装IC 元件引脚 焊接处
电路板
铜质元件腿
铜锡合金层
电子产品组装加工工艺流程
电子产品组装加工工艺流程1. 准备工作在进行电子产品组装加工之前，需要进行一些准备工作。
1.1 材料准备收集并准备组装所需材料，包括电子元件、电路板、外壳等。
1.2 工具准备准备所需的工具，例如螺丝刀、焊接设备、压接工具等。
2. 组装步骤在完成准备工作后，可以开始进行电子产品的组装加工。
以下是一般的组装步骤：2.1 电路板焊接使用焊接设备将电子元件焊接到电路板上，确保焊接牢固且连接正确。
2.2 组件安装安装其他组件，例如电池、屏幕、按键等。
根据产品设计要求，按照正确的位置和顺序进行安装。
2.3 外壳封装将组装好的电路板和组件放入外壳中，确保外壳能够完全封装并保护电子产品。
2.4 连接测试连接电源，对组装好的电子产品进行功能测试，确保各个组件正常工作。
2.5 优化调整根据测试结果，对电子产品进行优化调整，如调整电路连接、增加防护措施等。
2.6 清洁包装清洁并包装组装好的电子产品，确保产品外观整洁并防止损坏。
3. 质量控制在整个组装加工过程中，需要进行质量控制，以确保产品质量达到要求。
3.1 工艺监控监控组装加工的各个环节，包括焊接质量、组件安装准确性、外壳封装完整性等。
3.2 功能测试对每个组装好的电子产品进行功能性测试，验证产品的各项功能是否正常。
3.3 外观检查检查组装好的电子产品的外观质量，包括外壳表面是否有划痕、组件安装是否牢固等。
4. 结束完成所有的组装加工步骤后，对最终的产品进行质量检查，确保产品符合要求。
在整个过程中，注意安全和卫生，保持工作环境整洁，避免电子元件的损坏和污染。
以上即为电子产品组装加工的工艺流程，希望对您有所帮助。
如有任何疑问，请随时与我们联系。
