测井中数值模拟与反演简介
反演理论在地震勘探中的应用研究
反演理论在地震勘探中的应用研究地震勘探是利用地震波探测地下物质情况的一种方法。
而反演理论则是在探测后，通过计算来解释所得到的结果，更为具体地分析地表和地下物质的情况。
因此反演理论在地震勘探中具有重要的应用价值。
反演理论是基于所得到的数据进行反推测量物理性质的一个数学方法。
为了更好地解释所得到的数据，这种方法会应用各种数学算法，包括逆时偏移法（RTM）、反演方法、偏移反演方法等。
这些方法都是在解决特定问题时发展而来的，其应用与解释过程更为具体。
在地震勘探中，反演理论的应用可以帮助研究人员更好地了解地下结构情况，进而更好地掌握眼前实际问题。
在实际勘探中，人们会使用不同的工具，例如震源、接收器、地震仪等，来获取一些必要的信息。
通过收集和整理数据，使用反演理论得到定量的地质答案，就可以了解地下结构中的破裂带、岩性和地下水的分布，从而进一步设计出更为详尽的勘探计划。
反演理论与地震图像反演是地震勘探中常见的重要方法。
在地震图像反演工作中常会使用逆时偏移（RTM）方法。
该方法基于电子计算机的高效能力，能够更快地处理数据，并以更为精确的方式解释数据，以便更好地了解地下结构特征。
同时，地震图像反演也可以从多个角度对地下结构进行深入分析，从而明确各个深度存储单元之间的物理、化学、生物等性质的关系。
在反演过程中，有许多细节需要关注。
例如，人们需要确定重要数据采集的位置、数量和模式，以获得更有用的数据，以及确定最终目标可能获得的信息。
此外，还需要根据排列方式、采样透明度等技术参数来控制反演过程。
同时，还需要根据数据çç的性质来确定是使用双线性双曲模型还是三维弹性模型等算法。
总之，在反演过程中，需要关注这些细节，使得结果更加可靠和准确。
反演理论的应用在地震勘探中非常广泛。
它可以帮助研究人员更好地了解地下结构情况，指导工业、科研、防灾等多个领域的应用。
同时，反演理论的发展也会进一步推动人类对地球体系的认识，为可持续发展和资源管理提供指导。
石油勘探中的地震反演技术
石油勘探中的地震反演技术地震反演技术是石油勘探中非常重要的一项技术，其可以通过数字模拟和分析地震波在地下的传播规律和反射规律，以获取地下岩层的地质特征信息，对于石油勘探与开发来说具有非常重要的意义。
本文将就石油勘探中的地震反演技术进行详细的阐述并将其划分为几个类别进行介绍。
一、声波反射法声波反射法是采用声波来探测地下物质、获得地质信息的一种勘探技术。
它通过发送一组脉冲性质的声波信号，利用地下介质中不同岩性的反射作用，捕捉石油藏的地质构造和性质等信息。
声波反射法需要进行数据处理，处理流程主要包括预处理、抽取检波器记录、应用地震勘探处理软件进行反演等。
地震勘探处理软件通常包括反褶积、叠前处理等。
二、地震波散射法地震波散射法是指通过研究地震波在地下物质的散射作用，从而获取地下物质的结构、性质和构造等信息的一种勘探技术。
地震波散射法的数据处理流程相对比较简单，主要包括数据采集、数据处理和分析等。
其中数据处理包括数据滤波、相关分析等，分析则可以通过特征参数分析、图像分析等方法进行。
三、地震波反演法地震波反演法可以对地下储层进行高精度的研究和分析，其主要流程包括数据采集、数据处理和解释等。
数据处理不仅涉及到对数据的预处理、滤波、矫正等环节，还需要通过反演算法对地下储层进行高清晰度成像，以获取地下储层的地质特征。
地震波反演法中的反演模型通常包括简单的叠加模型、反射系数模型、离散模型等。
目前，反演算法的发展趋势主要是由单参数反演向多参数反演、由确定性反演向非确定性反演转化。
四、地震波速度反演法地震波速度反演法是利用地下物质对不同频率的地震波的反射或折射不同而获得其岩性及构造的一种勘探技术。
地震波速度反演法需要经过数据处理和分析，并且需要设定多个渐变策略、模型等参数才能得到准确的成像结果。
常用的处理方法包括全波形反演、反射波走时反演等。
总之，地震反演技术对于石油勘探和开发具有不可替代的作用，不同的反演方法各有优缺点，需要根据实际情况选择。
如何进行电磁法测井与数据解释
如何进行电磁法测井与数据解释电磁法测井是一种常用的地球物理勘探方法，用于探测地下的岩石和土壤的电磁特性，从而获取地下地质信息。
本文将介绍电磁法测井的基本原理、常见的测井仪器以及数据解释的方法。
1. 电磁法测井的原理电磁法测井是通过在地下传输人工产生的电磁场，然后测量地下岩石或土壤对电磁场的响应，以推断地下结构的一种方法。
在电磁法测井中，通常会使用不同频率的电磁场，以便探测不同深度的地下层。
2. 常见的电磁法测井仪器2.1 周期性极化电磁法测井仪器周期性极化电磁法测井仪器是一种较为常用的设备，可以快速获取一定深度范围的地下电磁响应信息。
它通过改变电磁场的频率和方向，来探测地下的电性差异。
2.2 宽频电磁法测井仪器宽频电磁法测井仪器是一种可以提供更广泛频率范围的仪器，可以更准确地探测地下介质的电性特征。
这种仪器在反演地下介质电阻率方面具有较高的分辨率和精度。
3. 电磁法测井数据的解释方法3.1 反演方法数据解释是将测井数据转化为地下结构信息的过程。
其中，反演方法是一种常用的数据解释方法，通过数值模型和计算方法，将测量的响应数据与地下模型进行比对，最终得到地下结构参数的估计值。
3.2 统计分析方法除了反演方法外，统计分析方法也常用于电磁法测井数据的解释。
这种方法通过对大量数据进行统计和分析，找出其中的规律和特点，从而获得地下结构的一些统计特征。
4. 电磁法测井在地下水、矿产勘探中的应用电磁法测井在地下水和矿产勘探中广泛应用。
在地下水领域，电磁法测井可以帮助确定地下水的存在与分布情况，为地下水资源的合理开发提供重要信息。
在矿产勘探领域，电磁法测井可以帮助寻找金属矿床、煤层、油气藏等矿产资源。
5. 电磁法测井技术的发展趋势随着科学技术的不断进步，电磁法测井技术也在不断发展。
未来，电磁法测井仪器将更加小型化、轻便化，数据解释方法将更加精确和高效，从而进一步提高电磁法测井的应用效果。
总结：电磁法测井是一种重要的地球物理勘探方法，通过测量地下岩石或土壤的电磁特性，可以获取地下结构的信息。
反演技术在岩层测井中的应用与解释
反演技术在岩层测井中的应用与解释岩层测井是一项重要的地质勘探技术，通过对地下岩层物性参数的测量和解释，可以了解地下岩石的性质和构造，为油气勘探和开发提供重要的依据。
而反演技术作为一种计算方法，可以通过测量数据反推出岩石的物性参数，从而得到更准确的地质信息。
本文将探讨反演技术在岩层测井中的应用与解释。
首先，我们需要了解什么是反演技术。
反演技术是一种逆问题求解方法，即通过已知的观测数据反推出参数或模型的过程。
在岩层测井中，我们可以测量到一系列的地下物理量，比如电阻率、密度、声波速度等。
而这些物理量与岩石的物性参数，比如孔隙度、渗透率、饱和度等之间存在一定的关系。
通过反演技术，我们可以通过这些测量数据来计算出岩石的物性参数，从而得到更准确的地质信息。
反演技术应用于岩层测井中的一个典型例子是电阻率反演。
电阻率是指物质对电流通过的阻力程度，是岩石的一种重要物性参数。
传统的电阻率测井方法是通过测量地下的电阻率来了解岩层的分布情况。
然而，由于地下岩石的复杂性和非线性特性，传统的电阻率测井结果往往存在一定的误差。
而反演技术可以通过测量数据来计算出岩石的电阻率分布，并通过模拟和优化的方法来提高预测的准确度。
通过反演技术，我们可以更准确地确定地下岩层的性质特征，为油气勘探和开发提供重要的指导。
除了电阻率反演，反演技术还可以应用于其他岩石物性参数的计算，比如密度反演、声波速度反演等。
其中，声波速度反演在石油工业中应用广泛。
声波速度是指声波在介质中传播的速度，可以用来了解岩石的固有性质和构造特征，对油气勘探和储层评价具有重要的意义。
然而，传统的声波速度测井方法往往受到地下流体和岩石非均质性的影响，导致测量结果不准确。
而反演技术可以通过测量数据来计算出岩石的声波速度分布，并通过模拟和优化的方法来提高预测的准确度。
通过反演技术，我们可以更准确地了解地下岩石的结构和特性，为油气勘探和开发提供重要的参考。
在应用反演技术时，我们需要考虑的一个重要问题是反演的稳定性和可靠性。

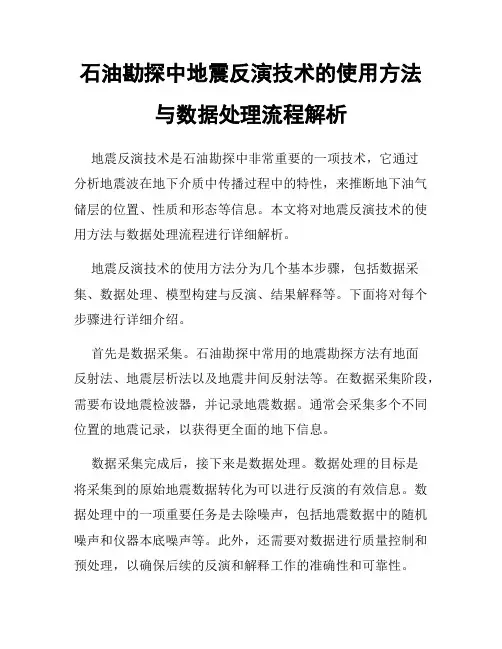

石油勘探中地震反演技术的使用方法与数据处理流程解析
石油勘探中地震反演技术的使用方法与数据处理流程解析地震反演技术是石油勘探中非常重要的一项技术，它通过分析地震波在地下介质中传播过程中的特性，来推断地下油气储层的位置、性质和形态等信息。
本文将对地震反演技术的使用方法与数据处理流程进行详细解析。
地震反演技术的使用方法分为几个基本步骤，包括数据采集、数据处理、模型构建与反演、结果解释等。
下面将对每个步骤进行详细介绍。
首先是数据采集。
石油勘探中常用的地震勘探方法有地面反射法、地震层析法以及地震井间反射法等。
在数据采集阶段，需要布设地震检波器，并记录地震数据。
通常会采集多个不同位置的地震记录，以获得更全面的地下信息。
数据采集完成后，接下来是数据处理。
数据处理的目标是将采集到的原始地震数据转化为可以进行反演的有效信息。
数据处理中的一项重要任务是去除噪声，包括地震数据中的随机噪声和仪器本底噪声等。
此外，还需要对数据进行质量控制和预处理，以确保后续的反演和解释工作的准确性和可靠性。
在数据处理完成后，就可以进行模型构建与反演了。
模型构建的目标是根据采集到的地震数据，构建地下介质模型，并将模型中的参数用于地震波传播方程的计算。
地震反演则是根据模型构建的结果，将地震数据与模拟合成数据进行比较，以推断地下构造的性质、位置、形态等信息。
地震反演中最常用的方法是基于反演算法的全波形反演技术，该技术通过求解正问题和反问题的数值算法，来精确地恢复地下介质的特征。
最后是结果解释。
经过地震反演后，得到的结果通常是一系列地下介质的参数分布，包括速度、密度、衰减等。
结果解释则需要借助地震学理论、地质学和地球物理学等方法，将这些参数与地下岩石的性质进行对比和解释。
通过分析地下构造的特征，可以推断油气储层的位置、性质、形态等信息，并为后续的油气勘探提供重要的依据。
除了使用方法外，地震反演技术的数据处理流程也需要进行详细解析。
通常的数据处理流程包括数据预处理、地震成像、速度模型更新等步骤。
地震反演方法综述
地震反演技术简介在上世纪70~80年代，地震反演作为地球物理学的一个重要进展得到了广泛的赞扬，获得广泛应用；地震反演技术能够帮助解释人员确定地层单元而不仅仅是通过反射波确定地层单元的边界，而且能直接进行深度域成图。
在一个竞争的市场环境中，开发出了很多不同的反演算法，在基本递归反演方法的基础上不断取得进进展，一下简要介绍几种基本的地震反演方法。
主要分三大类：1、基于地震数据的声波阻抗反演：其结果有两种：相对阻抗反演（常说的道积分）与绝对阻抗反演。
主要算法有：递归反演（早期的地震反演算法）与约束稀疏脉冲反演（优化的地震反演算法）。
这种反演受初始模型的影响小，忠实于地震数据，反映储层的横向变化可靠；但分辨率有限，无法识别10米以下的薄砂层。
2、基于模型的测井属性反演：此种反演可以得到多种测井属性的反演结果，分辨率较高（可识别2-6米的薄层砂岩）；但受初始模型的影响严重，存在多解性，只有井数多（工区内至少有10口以上的井，分布合理，且要求反演的属性与阻抗相关），才能得到较好的结果。
3、基于地质统计的随机模拟与随机反演：此种算法可以进行各种测井属性的模拟与岩性模拟，分辨率高（可识别2-6米的薄层砂岩），能较好的反映储层的非均质性，受初始模型的影响小，在井点处忠实于井数据，在井间忠实于地震数据的横向变化，最终得到多个等概率的随机模拟结果；但要求工区内至少有6-7口井，且分布较合理，才能得到好的模拟结果。
道积分道积分技术出现，为广大少井无井地区岩性及油气预测提供了新的途径，它能得到类似于虚速度测井的新方法，其结果对应于地层的波阻抗，它最大优点是不像虚速度测井那样依赖于井的资料和地球物理学家的经验。
尽管道积分剖面不能像GLOG波阻抗剖面那样反映地层绝对速度，而只能反映其相对速度大小，但是它反映出的层位与GLOG剖面是一样的，甚至在反映的细节上还比它多，对薄层识别也非常有利，因此道积分剖面能用于岩性和油气层解释。
反演技术培训总结
反演技术一、反演的概念和目的地震反演技术就是充分利用测井、钻井、地质资料提供的丰富的构造、层位、岩性等信息，从常规的地震剖面推导出地下地层的波阻抗、密度、速度、孔隙度、渗透率、砂泥岩百分比、压力等信息。
反演与正演相对。
地震剖面的同相轴实质上代表的是反射系数，同相轴追踪着反射系数而不是砂岩地层,只有转换成波阻抗，才能真实地反应砂层的变化。
反演提供各种岩性剖面，目的就是将已知井点信息与地震资料相结合，为油田工作者提供更多的地下地质信息，建立储层、油藏的概念模型、静态模型、预测模型，提高油田采收率。
二、反演发展历史及趋势地震资料反演技术目前正由叠后到叠前、叠前、叠后相结合，由单一的波阻抗反演到利用地质统计学、分形分维、神经网络等技术与测井、测试、钻井、地质综合研究相结合，由单一的资料反演到正、反演相结合，储层建模、约束反演、油藏数值模拟相互验证，其目的就是要通过多约束条件解决反演多解性，提供准确结果为油田的勘探、开发服务。
三、反演的基本方法1．带限反演（常规递推法）地震资料实际上是地震子波与反射系数的褶积。
S （t ）=R （t ）*W （t ）S （t ）地震纪录； R （t ）反射系数； W （t ）子波反射系数： ）＋（）－（11221122υρυρυρυρ=R而当波阻抗反差不大时，ρυυρυρ∆＝－1122 所以ρυρυ2∆≈R 因此对反射系数取积分得：ρυρυρυln 2121dt ＝⎰⎰∆≈R 所以反射系数得积分正比于波阻抗得自然对数，这是最简单得波阻抗概念，通常称之为道积分（相对波阻抗）。
积分地震道的优点是：（1）递推时累计误差小；（2）计算简单，不需要反射系数的标定；（3）没有井的控制也能作。
缺点是它不知道波阻抗的绝对值。
2．稀松脉冲反演稀疏脉冲反演是基于脉冲反褶积基础上的递推反演方法,其基本假设是地层的强反射系数是稀疏分布的。
从地震道中根据稀疏的原则提取反射系数,与子波褶积后生成合成地震记录;利用合成地震记录与原始地震道残差的大小修改参与褶积的反射系数个数,再作合成地震记录;如此迭代,最终得到一个能最佳逼近原始地震道的反射系数序列。
地震反演方法介绍及注意事项
泥岩
砂岩
P波阻抗
地震反演方法介绍及注意事项
在深层(E深度)，砂岩阻抗大于泥岩阻抗，并且分布范围分离。在 这种情况下，也可以简单地把高阻抗区认为是储层。
频度（概率密度）
泥岩
砂岩
P波阻抗
地震反演方法介绍及注意事项
从以上五种情况可以看出，由于埋深的不同， 岩性的不同，波阻抗的结果是有多解的。如 果不加具体分析，简单的在波阻抗剖面上解 释储层（或油藏）会产生识别错误。
地震反演方法介绍及注意事项
在同一深度的砂岩中（见下图）： 含水砂岩阻抗 > 含油砂岩阻抗 > 含气砂岩阻抗
地震反演方法介绍及注意事项
对输入数据的要求： 1、地震数据：保幅处理（纯波数据），16位或32位数 据。解释系统上加载的8位数据，因为动态范围小，反演 计算精度较低； 2、地震解释数据：层位与断面解释； 3、井数据：坐标，井斜轨迹，补芯海拔高程 4、各种测井数据：p_sonic, density, sp, res, Gammaray …… 5、测井解释数据： V_shale, porosity, Sw, perm…… 6、井的地质分层数据（tops）； 7、地层沉积条件与地震层序特征； 8、地质统计数据： 直方图与变差图分析； 9、其它数据：压力数据，AVO分析数据, 叠加速度……
地震反演方法介绍及注意事项
★波阻抗反演软件介绍 ★资料准备 ★对储层波阻抗分布的认识 ★ Jason软件的主要模块简介 ★认真做好反演的基础工作 ★基于地震的波阻抗反演 ★地质统计随机模拟与随机反演 ★叠前反演 ★结束语
地震反演方法介绍及注意事项
二 资料准备 各种反演软件需要综合应用多种信息，包括：地震数据、速度数 据、地震解释数据（层位和断层等）、井数据（井的速度与密度、 井的地质分层、测井数据、测井解释数据等）、地质分析数据 （地震相、沉积相、沉积层序等）、地质统计数据（直方图、变 差图）等等。这些都是该软件的输入数据。综合应用这些信息来 开展油藏的精细表征工作。其中必不可少的地震数据与测井数据 的紧密结合是关键。这两类数据的特点如下： 测井数据：硬数据 纵向分辨率高 横向分辨低（井间距离大） 地震数据：软数据 纵向分辨率低 横向分辨可拓宽（采集点密） 两类数据结合，利用各自的优势，克服各自的弱势，来完成较精 细的油藏表征。其中，地震反演的分辨率虽然低，但决不可嫌弃 它的这个弱点，因为它反映的储层（或油藏）的空间变化（横向 变化）是可靠的，一定要认真做好地震反演，这对后边的随机协 模拟有很大的帮助 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
反演理论及方法介绍
• 用直线或曲线对观测数据进行数据拟合 实际上就是进行直线或曲线参数的反演。 • 利用矩阵的奇异值分解理论而得到了广 义反演方法。 • B.G理论是以求取最佳分辨率为出发点而 发展出的一套反演方法。 • 以概率论为基础发展了概率反演的一整 套理论与方法。 • 为了解决数据具有大残差甚至是错误数 据对反演结果带来影响而发展了1范数反 演理论与方法。 • 以1范数为基础的利用线性规划理论而发 展了线性规划反演理论与方法。 • 对于非线性不太强的问题通常是线性化 后进行迭代计算。 • 非线性太强或计算量太大的问题可以选 用直接反演方法来实现。
数值模拟与反演方法介绍
大纲
基本概念介绍 正演数值模拟介绍
反演理论及方法介绍
关于核磁共振方面的正反演介绍
基本概念介绍
• 对物理系统本质规律的认识包括三 个方面的研究内容 系统的参数化
用最少的参数来描述一个物理系统。
物理系统的正演
研究物理系统的物理规律（建立理论模型）； 由系统的参数通过物理规律来预测可测的参数 --------（数值模拟）。
参考文献：
• 王 鹏，蒋齐平，侯彦威. 含水溶洞的地面核磁共振响应数值 模拟研究[J].地球物理学进展 .2011年8月.第26卷 第4 期:1457~1463. • 李鹏举，姜大鹏，李鹏飞，宋延杰. 核磁共振Ｔ2谱M-P广义 逆反演研究[J].吉林大学学报(地球科学版).2011年03月第41 卷 第2期:579~585. • 王家映，地球物理反演理论（第二版）.高等教育出版社 • Tarantola.Inverse Problem Theory and Methods for Model Parameter Estimation.SIAM,2004. • EDWIN K. P. CHONG STANISLAW H. ZAK . An Introduction to Optimization.VILEY.2001 • Richard C.Aster,Brian Borchers,and Clifford Thurber. Parameter Estimation and Inverse Problems.June 9,2004.
边界条件
初始条件
物理规律 （微分方程）
数值模拟软件
• 数值模拟软件：主要采用有限元或有限体积法， 采用有限元语言编写有限元程序，由该语言的生 成器产生某种高级语言程序。 • 有限元语言任务：第一项任务就是如何描述弱解 形式的微分方程表达式。第二项任务就是如何描 述各种各样的算法（即有限元的计算格式）。 • 生成器的任务：把有限元语言书写的程序转换成 某种高级语言程序（FEPG转换为FORTRAN语言 程序）。
数值模拟举例--地磁倒转模拟截取
数值模拟举例---地幔对流模拟截取
反演理论及方法介绍
• 地学是基于观测的科 学，而反演是地学研 究的重要手段。 • 由于观测数据存在误 差，理论模型存在误 差，这些误差存在什 么分布规律，如何从 这些带有误差的数据 中获得需要的模型参 数解将是反演的一个 重要研究内容
反演理论介绍
反演理论介绍
反演方法介绍
反演方法介绍
反演方法介绍
关于核磁共振方面的正反演介绍
• 论文1：核磁共振Ｔ２谱 Ｍ－Ｐ广义逆反演研究
• 论文2：含水溶洞的地面核磁共振响应数值模拟研究
关于核磁共振方面的正反演介绍
关于核磁共振方面的正反演介绍
• 通过离散化后，核磁共振的弛豫模 型可以写成Af=d的离散形式。 • 无论矩阵A是否是方阵还是奇异， 其广义逆都存在唯一性，该问题其 实是混定问题，其解实质上是最小 二乘的最小范数解。 • 系数矩阵A常呈现病态，有非常小 的奇异值，有2个方法来解决小奇 异值引起的解不稳定性问题： 1、阶段法：
2、阻尼法：
关于核磁共振方面的正反演介绍
关于核磁共振方面的正反演介绍
关于核磁共振方面的正反演介绍
关于核磁共振方面的正反演介绍
关于核磁共振方面的正反演介绍
关于核磁共振方面的正反演介绍
关于核磁共振方面的正反演介绍
反演问题
线性反演
非线性反演
1、解非唯一性 2、解的稳定性
3、方法具有收敛性
4、方法的收敛性快
谢谢！
真齐辉
物理系统的反演
由观测值通过物理规律来推断物理模型的参数值。
数值模拟定义
• 模拟：基于现实的各种假设条件，通过一个模型 模拟真实系统的各种特征形态。 • 数值模拟：主要就是求偏微分方程数值方法：有限 元方法，有限体积法和差分方法。
数值模拟三大要素
• 数值模拟的三大要素：(微分方程的求解)
