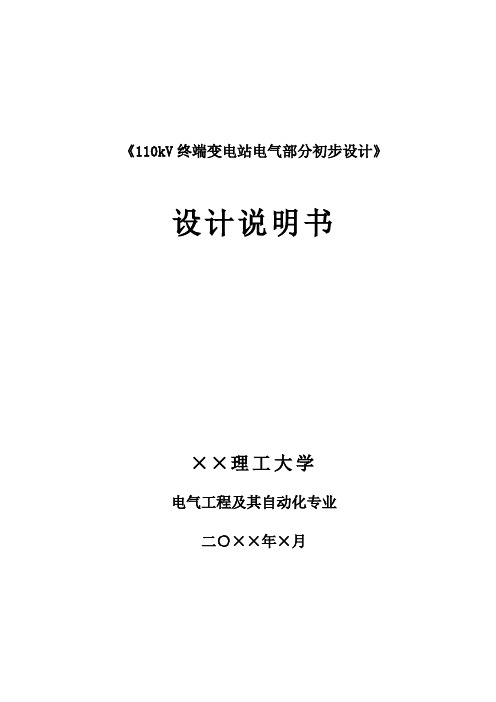

《110kV终端变电站电气部分初步设计》设计说明书××理工大学电气工程及其自动化专业二○××年×月毕业设计（论文）任务书电力工程学院电气工程及其自动化专业____级学生姓名：学号：毕业设计（论文）题目：110kV终端变电站电气部分初步设计毕业设计（论文）内容:电气主接线设计；所用电设计；短路电流计算；导体和设备选择设计；配电装置设计；过电压保护及防雷规划设计；继电保护配置规划设计；绘制电气主接线图；配电装置平面布置图、断面图；直击雷保护范围图；编制设计说明书、计算书。
设计（论文）指导教师：（签字）主管人：（签字）设计题目原始参数及其它一、变电所的建设规模1、变电所类型：地区终端变电所；2、变电所一次设计并建成，计划安装两台容量 2 ⨯31.5MVA 有载调压变压器。
二、变电站与电力系统连接情况1、待设计变电所接入系统电压等级为110 kV，距系统110 kV变电所 50 km；2、变电所在系统最大运行方式下的系统阻抗标幺值：110kV系统为 0.13，基准容量Sj=100MVA；3、变电所在电力系统中所处的地理位置、供电范围如图所示。
三、电力负荷水平1、35kV出线 10 回，距离 28 km，每回线的输送容量 3500 kVA，II负荷，cosϕ = 0.82 ，Tmax=3500h以上；2、10kV出线共 12 回， III 负荷，cosϕ= 0.80 ，Tmax=3000h；其中 2回线路为电缆出线，距离 3 km，每回线路的输送容量 1400 kVA；其余为架空线，距离 8 km，每回线路的输送容量为 1400 kVA；3、35/10kV侧无电源；要求负荷的cosϕ从0.8提高到0.9；4、所用电负荷统计为 63 kVA。
四、环境条件海拔< 1000m；本地区污秽等级2级；地震裂度< 7级；最高气温36︒C；最低温度-2.1︒C；年平均温度18︒C；最热月平均地下温度20︒C；年平均雷电日T=56日/年；其他条件不限。
110_35_10KV变电站电气部分初步设计
兰州工业高等专科学校毕业论文摘要摘要本次毕业设计的题目是《110/35/10KV变电站电气部分初步设计》。
根据设计的要求，在设计的过程中，根据变电站的地理环境、容量和各回路数确定变电站电气主接线和站用电接线，并选择各变压器的型号；进行参数计算、画等值网络图，并计算各电压等级侧的短路电流，列出短路电流结果表；计算回路持续工作电流、选择各种高压电气设备，并根据相关技术条件和短路电流计算结果表校验各高压设备。
随着科学技术的发展，网络技术的普及，数字化技术成为当今科学技术发展的前沿，变电站数字化对进一步提升变电站综合自动化水平将起到极大促进作用，是未来变电站建设的发展方向。
基于这种发展的需求，该变电站采用EDCS-6200型110kV变电站综合自动化。
利用数字化技术来解决目前综合自动化变电站存在的问题已成为可能。
本变电站就是利用数字化技术使变电站的信息采集、传输、处理、输出过程全部数字化，并使通信网络化、模型和通信协议统一化、设备智能化、运行管理自动化。
通过本次设计，学习了设计的基本方法，巩固三年以来学过的知识，培养独立分析问题的能力，而且加深对变电站的全面了解。
关键词主接线，短路电流，电气设备，主变保护，配电装置，EDCS-6200兰州工业高等专科学校毕业论文Abstract目录绪论 (1)第1章变电站电气主接线设计及主变压器的选择 (1)1.1主接线的设计原则和要求 (1)1.1.1 主接线的设计原则 (1)1.1.2 主接线设计的基本要求 (1)1.2主接线的设计 (2)1.2.1 设计步骤 (2)1.2.2 初步方案设计 (2)1.2.3 最优方案确定 (3)1.3主变压器的选择 (4)1.3.1 主变压器台数的选择 (4)1.3.2 主变压器型式的选择 (4)1.3.3 主变压器容量的选择 (5)1.3.4 主变压器型号的选择 (5)1.4站用变压器的选择 (5)1.4.1 站用变压器的选择的基本原则 (5)1.4.3 站用变压器型号的选择 (6)第2章短路电流计算 (7)2.1短路计算的目的、规定与步骤 (7)2.1.1 短路电流计算的目的 (7)2.1.2 短路计算的一般规定 (7)2.1.3 计算步骤 (7)2.2变压器的参数计算及短路点的确定 (8)2.2.1 变压器参数的计算 (8)2.2.2 短路点的确定 (8)2.3各短路点的短路计算 (9)2.3.1 短路点d-1的短路计算(110KV母线) (9)2.3.2 短路点d-2的短路计算(35KV母线) (9)2.3.3 短路点d-3的短路计算(10KV母线) (10)2.3.4 短路点d-4的短路计算 (10)2.4绘制短路电流计算结果表 (11)第3章电气设备选择与校验 (12)3.1电气设备选择的一般规定 (12)3.1.1 一般原则 (12)3.1.2 有关的几项规定 (12)3.2各回路持续工作电流的计算 (12)3.3高压电气设备选择 (13)3.3.1 断路器的选择与校验 (13)3.3.2 隔离开关的选择及校验 (16)3.3.3 电流互感器的选择及校验 (17)3.3.4 电压互感器的选择及校验 (20)3.3.5 母线与电缆的选择及校验 (21)3.3.6 熔断器的选择 (23)第4章无功补偿设计 (25)4.1无功补偿的原则与基本要求 (25)4.1.1 无功补偿的原则 (25)4.1.2 无功补偿的基本要求 (25)4.2补偿装置选择及容量确定 (25)4.2.1 补偿装置的确定 (25)4.2.2 补偿装置容量的选择 (26)第5章变电站配电装置的设计.......................... 错误!未定义书签。
110～750kV架空输电线路设计规范
110～750kV架空输电线路设计规范1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。
1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。
1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。
1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。
1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。
2.1.2 弱电线路 telecommunication line指各种电信号通信线路。
2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。
2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。
2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。
毕业设计(论文)110kv变电所一次系统设计
长沙电力职业技术学院毕业设计（论文）课题任务书（2007 ---- 2008 学年）长沙电力职业技术学院毕业设计（论文）评阅表前言通过三年的电力专业系统的学习,我们已经初步掌握了一些电气方面的知识,认识了很多电气设备。
老师深刻而形象的传授,使我们受益匪浅，学校丰富多彩的实习使我们不但有理论的优势，也有实践操作能力。
这次110KV变电所一次系统的设计不但复习总结了以前的知识，而且学习了很多新的知识，培养了很多新的能力，比如上网查阅资料的能力，整理数据、分析数据的能力，使用AUTO CAD 解决实际绘画问题的能力等等。
在设计的过程中，为了数据的严肃性，我翻阅了很多参考资料，有时，一个小小的标点也要让我仔细斟酌良久，我知道科学是严肃性的。
本设计的思路秉着经济性，可靠性，可行性原则设计使设计尽量紧凑化。
由于这个变电所属于终端变电所，停电只影响到用户侧，而且主要是三类负荷，对供电的可靠性不是很高，所以只采用了一台主变，对于一处二类负荷，我们采用从其他电源引过来，这样不但节省了备用变压器，断路器，隔离开关等设备的费用，同时还使结构简单，便于操作，节省了运行管理费用等等。
110KV侧不带负荷，但采用了单母接线，主要考虑是留有发展空间。
考虑10年以后负荷的增长，容量增加，变电所再增加变压器留有余地。
电抗器主要用在10KV侧限制短路电流，主要安装在短路电流在30KA及以上分段接线的母线上，所以本设计没有考虑。
最后感谢指导老师的悉心指导，设计过程中出现了许多困难，多亏老师的耐心指点。
设计存在很多缺陷，万望专业人士批评指正。
设计者：胡欣2008年1月目录前言摘要第1章基本概念1.1常用概念 (1)1.2变电所分类 (1)第2章变电所一次系统的设计2.1 原始材料分析及主变的选择 (2)2.2 电气主接线设计 (4)2.3 所用电设计 (8)2.4 短路电流的计算 (8)2.5 电气设备的选择 (10)2.6高低压配电装置的设计 (23)第3章计算书3.1 短路电流计算 (25)3.2 电气设备的选择和校验 (27)附录后记致谢参考资料及文献摘要变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。
110KV输电线路铁塔组立施工方案设计
110KV输电线路铁塔组立施工方案设计毕业设计课题任务书系部名称：电力工程系前言为了满足110KV输电线路铁塔组立施工方案设计的任务要求，编写了《110KV输电线路铁塔组立施工方案设计》说明书。
本说明书系统的应用了输电线路铁塔组立基本知识、塔材受力分析、起重等工具的受力特点以及有关规程、规范。
技术规范符合国家标准,并严格按照国家标准GBJ233-90《110kV-500kV架空电力线路施工及验收规范》、DL/T875-2004《输电线路施工机具设计、试验基本要求》、DL/T5092-1999《110～500kV架空送电线路设计技术规程》、JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规范规范》、GB50017-2003《钢结构设计规范》，相关的技术规程及技术规范的要求,进行设计。
《110KV输电线路铁塔组立施工方案设计》，本次设计的110KV铁塔组立设计在通过工程概况、铁塔确定、主要工器具及材料准备、施工三措施、劳动组织安排及工程进度、铁塔组立、质量要求。
对所学知识的复习巩固、深化和应用。
这个过程中，使学生全方位能力有所提高，如调查研究、收集、查询和阅读文献资料；综合运用专业理论与知识分析解决实际问题；能进行定性、定量想结合的独立研究与论证，对数据进行采集与分析处理；包括使用计算机的能力；撰写设计说明书或毕业论文的文字表达能力，这样，既可使学生对本专业的发展现状、技术水平有所了解，有使学生具有了一定的工程意识，为今后的工作奠定了基础。
本设计由本人设计完成，我本着认真负责的态度，按质按量的完成该设计。
同时得到指导xxx老师的大力支持与鼓励，在此表示感谢目录前言摘要第一章总述1.1设计依据 (8)1.2设计规模及范围 (8)第二章铁塔及组立方法的确定2.1线路路径分析 (9)2.2铁塔型号选择 (9)2.3铁塔组立方法的选择 (11)第三章人员配备及材料准备3.1人员配备 (12)3.2工器具及仪器仪表配置 (12)第四章铁塔组立4.1施工准备 (14)4.2内拉线悬浮抱杆分解组立技术措施 (17)第五章施工三措施5.1铁塔组立安全措施 (29)5.2文明施工 (35)5.3工程防火 (35)5.4危险点辨识 (36)5.5紧急救援计划 (39)第六章质量要求6.1质量保证措施 (41)6.2铁塔组立的质量要求 (42)6.3铁塔组立的质量检查方法 (44)附录后记 (46)参考文献………………………………………………………………………^47摘要本设计包括本设计分为初步设计和施工图设计两个阶段，其初步设计共六章，包括总述、铁塔组立及组立方法的确定、人员配备及材料准备、铁塔组立、施工三措施、质量要求。
110kV～750kV架空输电线路设计
3术语和符号
下列术语和符号适用于本规定。
术语
3.1.1
架空输电线路overhead transmission line
架设于地面上，空气绝缘的电力线路。
3.1.2
弱电线路telecommunication line
泛指各种电信号通信线路。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本规定的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
GB15707—1995高压交流架空送电线无线电干扰限值
GB700—1988碳素结构钢
目次
前语和符号1
4总则4
5路径4
6气象条件5
7导线和地线6
8绝缘子和金具9
9绝缘配合、防雷和接地10
10导线布置13
11杆塔型式15
12杆塔荷载及材料15
13杆塔结构设计基本规定21
14基础设计24
15对地距离及交叉跨越25
16环境保护30
17劳动安全和工业卫生30
3.1.10
不溶物密度（简称灰密）non-soluble deposit density（NSDD）
从给定绝缘子的绝缘体表面清洗的非可溶性残留物总量除以表面积，一般表示为mg/cm²。
3.1.11
重力式基础weighting foundation
基础上拔稳定主要靠基础的重力，且其重力大于上拔力标准值的基础。
上述居民区以外地区，均属非居民区。虽然时常有人、有车辆或农业机械到达，但未遇房屋或房屋稀少的地区，亦属非居民区。
110KV变电站电气一次部分初步设计说明书.docx
110KV变电站电气一次部分初步设计说明书第一部分设计说明书第1章原始资料该课题来源于工程实际，建设此变电站是为了满足该地区输变电的需要。
本次设计的变电站高压侧从相距 6.5km 的 PX110kV变电站受电，经过降压后分别以35kV、10kV 两个电压等级输出。
它在系统中起着重要的作用，它是变换电压、汇集和分配电能的电网环节，可以降低输电时电线上的损耗，主要的作用是将高压电降为低压电，经过降压后的电才可接入用户。
1.1 建站规模（1）、变电站类型：待建电站属于110kV 变电工程。
（2）、主变台数及容量：待建DK110kV 变电站主变台数及容量为：本期2×31.5MVA，远景规划： 2× 31.5MVA。
（3）、主变台数及容量：待建DK110kV 变电站主变台数及容量为：本期2×31.5MVA，远景规划： 2× 31.5MVA。
（4）、进出线：待建DK110kV变电站从相距6.5km 的 PX110kV变电站受电，线径 LGJ-240；变电站进出线 ( 全部为架空线 ) ，110kV共 2 回；35kV 共 4 回；10KV 共16回。
（5）负荷情况：待建 DK110kV变电站年负荷增长率为 5%，变电站总负荷考虑五年发展规划。
（6）无功补偿：待建DK110kV变电站无功补偿装置采用电力电容两组，容量为 2×3000kvar 。
（7）建站规模：待建DK110kV变电站所占地面积可采用半高型布置。
1.2 、短路阻抗系统作无穷大电源考虑，归算到本站110kV 侧母线上的阻抗标幺值X1= X 20.06 ， X 00.154 （取 S B100 MVA， E S 1.0 ）。
1.3 、地区环境条件待建 DK110kV变电站所在地区年最高气温35℃，年最低气温－ 15℃，年平均气温 15℃。
第 2 章电气主接线设计电力系统是由发电厂、变电站、线路和用户组成。
110KV~750KV架空输电线路设计规范
GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。
表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。
表5.0.5 可听噪声限值标称电压（kV) 110～750限值dB(A) 553. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。
地线的设计安全系数不应小于导线的设计安全系数。
4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。
2 断线、断联、验算情况不应小于1.5。
5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。
耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。
表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数标称电压(kV) 110 220 330 500 750单片绝缘子的高度(mm) 146 146 146 155 1706. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。
表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。
开题报告---110KV变电站电气一次系统初步设计
开题报告---110KV变电站电气一次系统初步设计XXX本科毕业设计（论文）开题报告题目：某110KV变电站电气一次系统设计随着工业时代的发展，电力已成为人类历史发展的主要动力资源，要科学合理的驾驭电力必须从电力工程的设计原则和方法上理解和掌握其精髓，提高电力系统的安全可靠性和运行效率。
从而达到降低生产成本提高经济效益的目的。
众所周知，电能是发展国民经济的基础，是一种无形的、不能大量存储的二次能源。
点能的发、变、送、配和用电几乎是同一时间完成的，须相互协调与平衡。
变电和配电是为了电能的传输和合理的分配在电力系统中占很重要的地位，其都是由电力变压器来完成的。
因此变电所在供电系统中的作用是不言而喻的。
随着高薪技术的发展和应用，对电能质量和供电可靠提出了心的要求，高压、超高压变电站的设计和运行系统必须适应这种新形势，因此，改善电网结构结构，提高供电能力与可靠性以及综合自动化程度，以满足日益增长的社会需求是电力企业的首要目标。
变电所是联系发电厂和用户的中间环节，一般安装有变压器及其控制和保护装置，起着变换和分配的电能的作用。
为了保证在送变电过程中的供电可靠性，首先要满足的就是变电所的设计规范。
进入21世纪后，我国电力仍将以较高的速度和更大的规模发展，电源和电网建设的任务仍然很重。
作为发电厂和用户的中间环节，变电和分配电能的重要组成部分，变电所将面临电力体制改革和技术创新能力的双重挑战，如何合理的设计一个变电所，使之在技术上、管理上适应电力市场化体制和竞争需要，促使电网互联范围的不断扩大，是这次设计的主要目的。
课题研究目标、内容、方法和手段：1．确定主接线：根据设计任务书，分析原始材料与数据、列出技术上可能实现的2—3个方案，经过技术经济比较，确定最优方案；2．选择主变压器：选择变压器的容量、台数、型号等；3．短路电流计算：根据电气设备选择和继电保护整定的需要，选择短路计算点，绘制等值网络图（使用AutoCAD软件），计算短路电流，并列表汇总；4．电气设备的选择：选择并效验断路器、隔离开关、电抗器、电流互感器、电压互感器、母线、电缆、避雷器等、选用设备的型号、数量汇总设备一览表；5．配电装置设计；6．防雷保护设计。
110kV变电站初步设计典型方案
110kV变电站初步设计典型方案第一章统资料及变电站负荷情况第一节变电站型式及负荷该站为降压变电站，电压等级为110/35/10KV。
以110KV双回路与56km 外的系统相连，一回作为主电源供电，另一回作为备用联络电源供电，使该站得到可靠稳定供电电源。
系统在最大运行方式下其容量为3500MV A，其电抗为0.455；在最小运行方式下其容量为2800MV A，其电抗为0.448。
（以系统容量及电压为基准的标么值），系统以水容量为主。
1、35KV 负荷 35KV出线四回、容量为35.3MVA，其中一类负荷两回，容量为25MVA ；二类负荷两回，容量为10.3MVA。
2、10KV 负荷 10KV出线七回、容量为21.5 MVA，其中一类负荷两回、容量为6.25 MVA，二类负荷三回、容量为11.25MVA；二、三类负荷有一回，容量为4MVA。
3、同时率负荷同时率为85%，线损率为5%,cosψ=0.8。
35KV、10KV负荷情况表第二章电气主接线方案第一节设计原则及基本要求设计原则：变电站电气主接线，应满足供电可靠性，运行灵活，结线简单清晰、操作方便，且基建投资和年运行费用经济。
因此在原始资料基础上进行综合方面因素，经过技术、经济论证比较后方可确定。
一、定各电压等级出线回路根据原始资料，本变电站为降压变电站，以两回110KV线与系统连接，故110KV电压等级为两回出线。
35KV及10KV电压等级分别为4个和7个，由于Ⅰ类负荷的供电可靠性要比Ⅱ、Ⅲ类负荷要高得多，为满足供电可靠性要求，若有一类负荷，应采用双电源或双回路供电，当采用双回路供电时每回路要分接在不同的母线上。
二、确定各母线结线形式1、基本要求1)、可靠性高：断路器检修时能否不影响供电；断路器或母线故障时停电时间尽可能短和不影重要用户的供电；2)、灵活性：调度灵活、操作简便、检修安全、扩建方便；3)、经济性：投资省、占地面积小、电能损耗小。
按以上设计原则和基本要求，35KV、10KV出线均有一类负荷，应设有双电源供电；为了提高供电可靠性、同时节省投资、减少占地面积，110KV 、35KV、10KV母线均采用单母线分段；配电装置用外桥形接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计（论文）题目110KV架空输电线路初步设计并列英文题目Preliminary Design Of 110KV Overhead Transmission Line系部电力工程系专业高压输配电线路施工运行与维护姓名班级 10151班本毕业设计以设计任务书为依据，以国家经济建设的方针、政策、技术规定准绳，结合工程实际情况，保证供电可靠，调度灵活，满足各项技术要求。
本次设计线路为110kV输电线路，其安全运行直接关系到供电的可靠性。
本次输电线路设计的主要内容在对应于一定的导线截面、地形条件、和气象条件的组合，计算各气象条件和档距下导地线的应力及弧垂；根据计算结果绘制应力弧垂曲线及安装曲线指导工程施工；制作弧垂曲线模板，用弧垂曲线模板在平断面图上排定杆塔位置；对线路的使用条件全面检查和校验，保证各使用条件在规定的允许范围内；根据所处地区的土壤电阻率，合理铺设杆塔接地体，计算出线路耐雷水平及雷击跳闸率。
本文主要根据现的技术规程及资料对架空线路的防雷、金具及杆塔的原理、技术方面进行论述，其主要内容为导线地线设计、金具设计、杆塔设计、基础设计、防雷设计、编制铁塔施工技术手册。
1线路路径 (5)2气象条件 (5)3导线和地线 (6)3.1导、地线选型 (6)3.2导、地线防振 (7)4绝缘配合 (8)4.1确定污区划分原则 (8)4.2污区划分 (9)4.3绝缘子选型 (9)4.4 绝缘子片数选择 (10)4.5空气间隙 (10)5防雷和接地 (11)5.1雷电统计和分析 (11)5.2防雷设计 (14)5.3接地设计 (16)6绝缘子串和金具 (19)7导线对地和交叉跨越距离 (20)8杆塔和基础 (26)8.1杆塔 (26)8.2杆塔的分析 (26)8.3杆塔的设计 (26)8.4杆塔基础设计 (28)9线路设计计算书 (29)9.1计算导线机械特性曲线 (29)9.1.1计算导线的比载计算 (29)9.1.2计算临界档距 (30)9.1.3计算应力和弧垂 (31)9.2导线的安装曲线 (32)9.3杆塔定位 (34)9.3.1弧垂模版计算 (34)10附录页 (35)10.1附图 (35)10.2结论 (39)10.3参考资料 (41)正文1.线路路径随着该片区经济的发展，现需要建一条110KV输电线路。
该输电线路采用单回输电方式，线路总长2KM 。
因地处平原，该输电线路经过的地势平坦，相对高度较小，沿线耕地较少，多为居民区，工厂，道路，池塘，沿线树木稀少。
2气象条件由统计资料显示该线路经过气象区为第三气象区表1 第Ⅲ气象区气象条件气象条件气温（0C）风速（m/s）冰厚（mm）组合项目最高气温+40 0 0最低气温-10 0 0年平均气温+15 0 5 覆冰-5 10 5 最大风速-5 23.5 0 安装-5 10 0 外过有风+15 10 0外过无风+15 0 0内过电压+15 15 0冰重比0．93导线和地线3.1导、地线选型导线是固定在杆塔上输送电流的金属线，由于经常承受着拉力和风冰雨雪及温度变化的影响，同时还受空气中化学杂质的侵蚀，所以导线的材料除了应有良好的导电率外，还有足够的机械强度和防腐性能。
线路设计规程规定，110kV线路设计气象条件，应根据沿线的气象资料和附近已有线路的运行经验考虑。
在确定最大设计风速时，应按当地气象台（站）重现期为15年，10min时距平均的年最大风速作样本，并宜采用极值I型分布作为概率统计值。
110kV线路的最大设计风速不应低于25m/s。
合理的选择导线截面，对电网安全运行和保障电能质量有重大意义，随着经济的高速发展，对电力的需求越来越大，我们在选择导线的时候，还要考虑线路投运后5年的发展需要。
本设计中我们按照经济电流密度进行导线截面选择公式如下：LIsJ=（其中S指导线截面；J指经济电流密度；L I指线路最大负荷电流）在此我们选用普通型钢芯铝绞线，即LGJ-185/30型与避雷线配合的原则，避雷线的型号选择为GJ-35型。
表2 LGJ-185/30型钢芯铝绞线参数名称符号数据单位导线综合截面积 A 210.93 2m m 导线外经 d 18.88mm 导线单位重量G。
732.6 kmkg/综合弹性系数 E 76000 MPa计算拉断力Tp 64320 N综合膨胀系数α6109.18-⨯C︒/1安全系数K 2.5许用应力[σ] 121.96 MPa 年均应力上限[σcp] 76.23 MPa3.2导、地线防振导线的振动和舞动对导线的危害较大，引起导线振动的主要原因是风的作用，架空输电线路的导线受稳定的微风作用时，便在导线的背面形成以一定频率上下交替变化的气流涡流，从而使导线受到一个交替的脉冲力作用，当频率与导线固有频率相等时，导线垂直平面产生共振，引起导线舞动。
在架空导线上发生振动的内型主要有：微风振动、次档距振荡、脱冰跳跃、横向冲击、电晕舞动、短路振荡和湍流振荡等。
影响导线振动的因素有：风速、风向、档距、悬点高度、导线应力以及地形、地物等。
导线振动的波形为驻波，即波节不变，波腹上下交替变化。
在一年中，导线振动的时间达全年的30％－35％，无论导线以什么频率振动，线夹出口总是为一波节点，所以导线振动使导线在线夹出口反复扭折，使材料疲劳，最终导致导线断线或断股事件发生，对导线的运行安全危害很大。
3.2.1导线防震措施1.设法防止和减弱震动的方法（1）、设法从根本上消除引起导线振动的条件。
线路路径避开易振区；年平均运行应力减低到不易发生振动的程度。
（2）、设法利用线路设备本身对导线振动的阻尼作用，以减少导线的振动。
如采用柔性横担、偏心导线、防振线夹等。
（3）、在导线上加装防振装置以吸收或减弱振动能量。
目前我国广泛采用的防振装置是防振锤和阻尼线。
表3导线与防振锤型号配合表防振锤型号 适 用 导 线 型 号 截 面 GJ LJ LGJ LGJJ LGJQ F-1 300～400 300～400 300～500 F-2 185～240 185～240 185～240 F-3 120～185 120～150 150 150 F-4 70 F-5 70～95 F-6 50 F-7 35 F-8 35～50表5防振锤个数与档距、导线直径大小的关系导线地线直径（mm ） 防 振 锤 个 数 1 2 3 12<d 300>l 600300->l 900600->l2212<<d350<l 700350->l 1000700->l 1.3722->d 400<l 800450->l 1200800->l2、提高设备的耐振性能（1）、在线夹处导线上加装护线条或打背线，以增加线夹出口附近导线的刚性。
（2）、的耐振性能，要求线夹转动灵活。
（3）、在技术经济条件许可的条件下，尽可能降低导线的静态应力。
结论：鉴于导线振动的起因及危害，我们必须采取相应的措施来保护线路安全运行，在该设计中主要从下面两方面来保护：1、采用防振线夹，利用设备本身对导线的阻尼作用，减少导线的振动；2、采用防振锤（导线使用FD-2 避雷线使用FG-7型）安装防振锤的原则：最大波长和最小波长的情况下，防振锤的安装位置在线夹出口的第一个半波内。
4绝缘配合由于送电线路周围的大气污染，绝缘子表面附着污秽物质，在大雾或比较潮湿的情况下，积附在绝缘子表面的污秽物质中可溶性盐类被水分溶解，形成一种导电水膜。
从而使绝缘子的表面电阻下降，泄漏电流增大，产生局部放电，当绝缘子电阻下降到不能承受线路运行电压时，绝缘子就会发生闪络，使线路跳闸，造成供电中断。
4.1确定污区划分原则表6污区划分原则污秽等级污湿特征线路爬电比距(cm/kV)盐密(mg/cm2)220kV及以下330kV及以上大气清洁地区及离海岸盐场50km以上无明显污染地区≤0.031.39(1.60)1.45(1.60)Ⅰ大气轻度污染地区，工业区和人口低密集区，离海岸盐场10km～50km地区。
在污闪季节中干燥少雾(含毛毛雨)或雨量较多时＞0.03～0.061.39～1.74(1.60～2.00)1.45～1.82(1.60～2.00)Ⅱ大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km～10km地区，在污闪季节中潮湿多雾(含毛毛雨)但雨量较少时＞0.06～0.101.74～2.17(2.00～2.50)1.82～2.27(2.00～2.50)Ⅲ大气污染较严重地区，重雾和重盐碱地区，近海岸盐场1km～3km地区，工业与人口密＞0.10～0.252.17～2.78(2.50～2.27～2.91(2.50～3.20)度较大地区，离化学污源和炉烟污秽300m~1500m的较严重污秽地区3.20)Ⅳ大气特别严重污染地区，离海岸盐场1km以内，离化学污源和炉烟污秽300m以内的地区＞0.25～0.352.78～3.30(3.20～3.80)2.91～3.45(3.20～3.80)注：爬电比距计算时取系统最高工作电压。
上表括号内数字为按标称电压计算的值4.2污区划分通过对该线路穿过地区实地考察，资料显示该地区为1级污秽区，所以本设计采用1级污秽区标准设计。
4.3绝缘子选型绝缘子是用来支撑和悬挂导线，并使导线与杆塔绝缘。
它应具有足够的绝缘强度和机械强度，同时对化学物质的侵蚀具有足够的抵抗能力，并能适应周围大气条件的变化，如温度和湿度变化对它本身的影响等。
架空线常用的绝缘子以及其优缺点1、钢化玻璃绝缘子（1）制造钢化玻璃绝缘子的全过程可以机械化、自动化。
（2）制造钢化玻璃绝缘子的工厂投资低（3）钢化玻璃绝缘子的机械强度高；（4）钢化玻璃绝缘子容易发现故障2、瓷质悬式绝缘子瓷质悬式绝缘子使用历史悠久，在机械负荷、电气性能及热机性能都能够满足各级电压的要求，所以瓷质悬式绝缘子在输电线路中一直使用。
3、半导体釉绝缘子半导体釉绝缘子是一个新型绝缘子，这种绝缘子在外层含有半导体釉。
功率损耗是表面温度比环境温度高，可以提高绝缘子在污秽潮湿环境下工频绝缘强度。
4、合成绝缘子合成绝缘子是一种新型高强度优质轻型绝缘子5、棒悬式绝缘子棒悬式绝缘子的两端是金属连接构件中间是高强度铝质瓷制成的绝缘体。
结论：根据规程相关规定，考虑经济性，结合现场条件分析，本设计线路选用瓷质悬式绝缘子。
4.4 绝缘子片数选择表7操作过电压及雷电过电压要求悬垂绝缘子串的最少片数结合电压等级和线路参数：直线杆选用146㎜瓷质悬式绝缘子7片 耐张杆选用146㎜瓷质悬式绝缘子8片4.5空气间隙表8空气间隙标 称 电 压(kV)110 220 330 500雷电过电压 1.00 1.90 2.3 3.30 3.30 操作过电压 0.70 1.45 1.95 2.50 2.70 工 频电 压 0.25 0.55 0.90 1.20 1.30注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，参见附录A(标准的附录)；2 按运行电压情况校验间隙时采用最大风速及相应气温；3 500kV 空气间隙栏，左侧数据适用于海拔高度不超过500m 地区；右侧适用于超过500m 但不超过1000m 的地区为便利带电作业，带电部分对杆塔与接地部分的校验间隙表9校验间隙标称电压 （kv ） 110 220 330 500 校验间隙 (m)1.01.82.23.2对操作人员需要停留工作的部位，还应考虑人体活动范围30～50cm 。
