【2】基于MATLAB_SIMULINK_的模糊控制系统计算机仿真

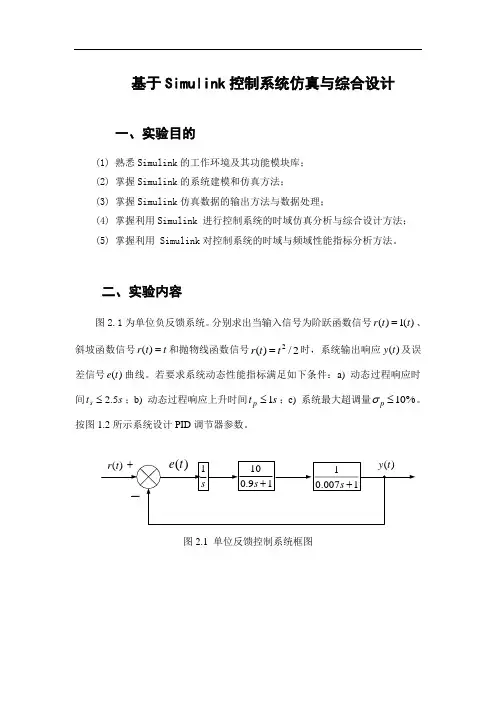

哈工大 计算机仿真技术实验报告 仿真实验四基于Simulink控制系统仿真与综合设计
基于Simulink 控制系统仿真与综合设计一、实验目的(1) 熟悉Simulink 的工作环境及其功能模块库； (2) 掌握Simulink 的系统建模和仿真方法； (3) 掌握Simulink 仿真数据的输出方法与数据处理；(4) 掌握利用Simulink 进行控制系统的时域仿真分析与综合设计方法； (5) 掌握利用 Simulink 对控制系统的时域与频域性能指标分析方法。
二、实验内容图2.1为单位负反馈系统。
分别求出当输入信号为阶跃函数信号)(1)(t t r =、斜坡函数信号t t r =)(和抛物线函数信号2/)(2t t r =时，系统输出响应)(t y 及误差信号)(t e 曲线。
若要求系统动态性能指标满足如下条件：a) 动态过程响应时间s t s 5.2≤；b) 动态过程响应上升时间s t p 1≤；c) 系统最大超调量%10≤p σ。
按图1.2所示系统设计PID 调节器参数。
图2.1 单位反馈控制系统框图图2.2 综合设计控制系统框图三、实验要求(1) 采用Simulink系统建模与系统仿真方法，完成仿真实验；(2) 利用Simulink中的Scope模块观察仿真结果，并从中分析系统时域性能指标（系统阶跃响应过渡过程时间，系统响应上升时间，系统响应振荡次数，系统最大超调量和系统稳态误差）；(3) 利用Simulink中Signal Constraint模块对图2.2系统的PID参数进行综合设计，以确定其参数；(4) 对系统综合设计前后的主要性能指标进行对比分析，并给出PID参数的改变对闭环系统性能指标的影响。
四、实验步骤与方法4.1时域仿真分析实验步骤与方法在Simulink仿真环境中，打开simulink库，找出相应的单元部件模型，并拖至打开的模型窗口中，构造自己需要的仿真模型。
根据图2.1 所示的单位反馈控制系统框图建立其仿真模型，并对各个单元部件模型的参数进行设定。
所做出的仿真电路图如图4.1.1所示。
MATLAB自动控制系统仿真simulink
目录1 绪论 (1)1.1 题目背景、研究意义 (1)1.2 国内外相关研究情况 (1)2 自动控制概述 (3)2.1 自动控制概念 (3)2.2 自动控制系统的分类 (4)2.3 对控制系统的性能要求 (5)2.4 典型环节 (6)3 MATLAB仿真软件的应用 (10)3.1 MATLAB的基本介绍 (10)3.2 MATLAB的仿真 (10)3.3 控制系统的动态仿真 (11)4 自动控制系统仿真 (14)4.1 直线一级倒立摆系统的建模及仿真 (14)4.1.1 系统组成 (14)4.1.2 模型的建立 (14)4.1.3 PID控制器的设计 (20)4.1.4 PID控制器MATLAB仿真 (22)4.2 三容水箱的建模及仿真 (24)4.2.1 建立三容水箱的数学模型 (24)4.2.2 系统校正 (25)总结 (28)致谢 (29)参考文献 (30)1 绪论1.1 题目背景、研究意义MATLAB语言是当今国际控制界最为流行的控制系统计算机辅助设计语言，它的出现为控制系统的计算机辅助分析和设计带来了全新的手段。
其中图形交互式的模型输入计算机仿真环境SIMULINK，为MATLAB应用的进一步推广起到了积极的推动作用。
现在，MATLAB语言已经风靡全世界，成为控制系统CAD领域最普及、也是最受欢迎的软件环境。
随着计算机技术的发展和应用，自动控制理论和技术在宇航、机器人控制、导弹制导及核动力等高新技术领域中的应用也愈来愈深入广泛。
不仅如此，自动控制技术的应用范围现在已扩展到生物、医学、环境、经济管理和其它许多社会生活领域中，成为现代社会生活中不可缺少的一部分。
随着时代进步和人们生活水平的提高，在人类探知未来，认识和改造自然，建设高度文明和发达社会的活动中，自动控制理论和技术必将进一步发挥更加重要的作用。
作为一个工程技术人员，了解和掌握自动控制的有关知识是十分必要的。
自动控制技术的应用不仅使生产过程实现了自动化，极大地提高了劳动生产率，而且减轻了人的劳动强度。
基于Matlab的模糊PID控制器的设计和仿真
基于Matlab的模糊PID控制器的设计和仿真
赵永娟;孙华东
【期刊名称】《微计算机信息》
【年(卷),期】2009(25)1
【摘要】本文以误差和误差变化率为输入,利用模糊推理的方法实现了对PID参数的在线自动整定,并且在MATLAB环境下对该控制器进行了设计和仿真.从仿真结果可以看出,参数自整定模糊PID控制器控制效果优于传统PID控制器,提高了系统的动静态性能.这种混合系统把PID控制的简便性与Fuzzy控制的灵活性以及鲁棒性融为一体,发挥了传统控制与Fuzzy控制的各自长处,具有较强的实际意义,对进一步应用研究具有较大的参考价值.
【总页数】3页(P48-49,40)
【作者】赵永娟;孙华东
【作者单位】030051,山西,太原,中北大学,机械工程与自动化学院;030051,山西,太原,中北大学理学院
【正文语种】中文
【中图分类】TP273.4
【相关文献】
1.自适应模糊PID控制器的设计及MATLAB仿真 [J], 宋超;曹翱;温家玺
2.模糊PID控制器设计及MATLAB仿真 [J], 徐文山
3.基于Matlab的模糊PID控制器设计与仿真研究 [J], 何鹏
4.自适应模糊PID控制器的设计及基于MATLAB的计算机仿真 [J], 侯北平;卢佩;付连昆
5.基于MATLAB的模糊PID控制器设计与仿真研究 [J], 常满波;胡鹏飞
因版权原因，仅展示原文概要，查看原文内容请购买。
基于matlab的模糊控制器的设计与仿真
基于MATLAB的模糊控制器的设计与仿真摘要：本文对模糊控制器进行了主要介绍。
提出了一种模糊控制器的设计与仿真的实现方法，该方法利用MA TLB模糊控制工具箱中模糊控制器的控制规则和隶属度函数，建立模型，并进行模糊控制器设计与仿真。
关键词：模糊控制，隶属度函数，仿真，MA TLAB1 引言模糊控制是一种特别适用于模拟专家对数学模型未知的较复杂系统的控制，是一种对模型要求不高但又有良好控制效果的控制新策略。
与经典控制和现代控制相比，模糊控制器的主要优点是它不需要建立精确的数学模型。
因此，对一些无法建立数学模型或难以建立精确数学模型的被控对象，采用模糊控制方法，往往能获得较满意的控制效果。
模糊控制器的设计比一般的经典控制器如PID控制器要复杂，但如果借助MATLAB则系统动态特性良好并有较高的稳态控制精度，可提高模糊控制器的设计效率。
本文在MATLAB环境下针对某个控制环节对模糊控制系统进行了设计与仿真。
2 模糊控制器简介模糊控制器是一种以模糊集合论，模糊语言变量以及模糊推理为数学基础的新型计算机控制方法。
显然，模糊控制的基础是模糊数学，模糊控制的实现手段是计算机。
本章着重介绍模糊控制的基本思想，模糊控制的基本原理，模糊控制器的基本设计原理和模糊控制系统的性能分析。
随着科学技术的飞速发展，在那些复杂的，多因素影响的严重非线性、不确定性、多变性的大系统中，传统的控制理论和控制方法越来越显示出局限性。
长期以来，人们期望以人类思维的控制方案为基础，创造出一种能反映人类经验的控制过程知识，并可以达到控制目的，能够利用某种形式表现出来。
而且这种形式既能够取代那种精密、反复、有错误倾向的模型建造过程，又能避免精密的估计模型方程中各种方程的过程。
同时还很容易被实现的，简单而灵活的控制方式。
于是模糊控制理论极其技术应运而生。
3 模糊控制的特点模糊控制是以模仿人类人工控制特点而提出的，虽然带有一定的模糊性和主观性，但往往是简单易行，而且是行之有效的。
控制系统计算机仿真(内蒙古工业大学)MATLAB基础第6章 SIMULINK仿真基础
Transfer-Fcn：线性传递函数模型
Transport Delay：输入信号延时一个固定时间再输出 Variable Transport Delay：输入信号延时一个可变时间再输出 Zero-Pole：以零极点表示的传递函数模型
2、Discontinuities （非线性模块） Backlash：死区间隙 Coulomb &Viscous Friction：库仑粘滞摩擦信号 Dead Zone：死区信号 Hit Crossing：将信号与特定的偏移值比较 Quantizer；量化器 Rate Limiter；信号上升、下降速率控制器 Relay：滞环比较器，限制输出值在某一范围内变化。 Saturation：饱和信号，让输出超过某一值时能够饱和。
第一节 SIMULINK简介 一、什么是SIMULINK
SIMULINK是MATLAB软件的扩展，它是实现动态系 统建模和仿真的一个软件包，它与MATLAB语言的主要 区别在于，其与用户交互接口是基于Windows的模型化 图形输入。
所谓模型化图形输入是指SIMULINK提供了一些按功 能分类的基本的系统模块，用户只需知道这些模块的输 入输出及模块的功能，而不必考察模块内部是如何实现 的，通过对这些基本模块的调用，再将它们连接起来就 可以构成所需要的系统模型（以.mdl文件进行存取）， 进而进行仿真与分析。
三、SIMULINK的公共模块库
SIMILINK模块库按功能进行分类，包括以下子库： Continuous（连续模块） disontinuous （非线性模块） Discrete（离散模块） look up tables(查询表模块)
Math operations（数学模块）Model verification(模型检测) Model-wide Utilities（模型扩展功能模块） Ports&Systems（端口和子系统模块） Signal attributes(信号描述模块)
基于simulink的Matlab仿真作业(电气工程专业)7

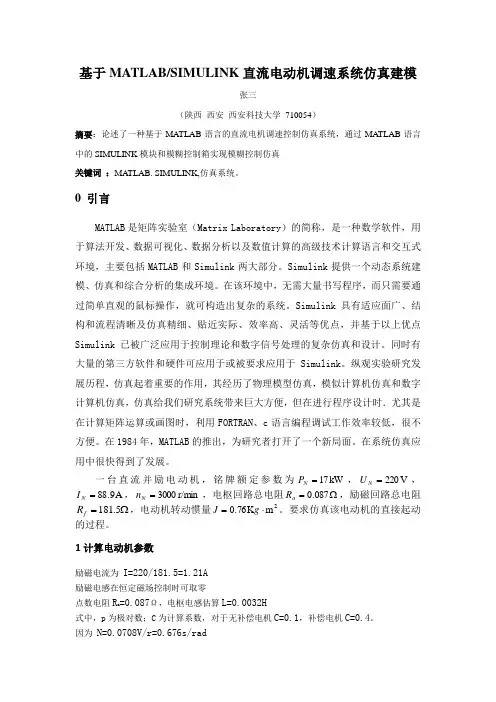

基于MATLAB/SIMULINK 直流电动机调速系统仿真建模张三（陕西 西安 西安科技大学 710054）摘要：论述了一种基于MA TLAB 语言的直流电机调速控制仿真系统，通过MA TLAB 语言中的SIMULINK 模块和模糊控制箱实现模糊控制仿真 关键词 ：MA TLAB. SIMULINK,仿真系统。
