MIMO系统的Matlab仿真报告一、原理及理论基础1.BPSK:把模拟信号转换成数据值的转换方式之一。
是利用偏离相位的复数波浪组合来表现信息键控移相方式的一种。
BPSK使用了基准的正弦波和相位反转的波浪，使一方为0，另一方为1，从而可以同时传送接受2值(1比特)的信息。
2.QPSK: 四相相移调制，和BPSK调制差不多，只不过它有4种相位.将360度分成4分。
各个相位角相差90度所以又称正交相移调制。
常用的初始相位角可以是0或者45度。
一般QPSK可以看成正交的两路传播，一路I支路，一路为Q 支路。
QPSK调制效率高，传输的频带利用率高,要求传送途径的信噪比较低。
3. Rayleigh信道：是一种无线电信号传播环境的统计模型。
这种模型假设信号通过无线信道之后，其信号幅度是随机的，即“衰落”，并且其包络服从瑞利分布。
这一信道模型能够描述由电离层和对流层反射的短波信道，以及建筑物密集的城市环境。
瑞利衰落只适用于从发射机到接收机不存在直射信号的情况，否则应使用莱斯衰落信道作为信道模型。
4. MIMO：是一种用来描述多天线无线通信系统的抽象数学模型，能利用发射端的多个天线各自独立发送信号，同时在接收端用多个天线接收并恢复原信息。
该技术最早是由马可尼于1908年提出的，他利用多天线来抑制信道衰落（fading）。
根据收发两端天线数量，相对于普通的单输入单输出系统（Single-Input Single-Output，SISO），MIMO此类多天线技术尚包含早期所谓的“智能型天线”，亦即单输入多输出系统（Single-Input Multi-Output，SIMO）和多输入单输出系统（Multiple-Input Single-Output，MISO）。
由于MIMO可以在不需要增加带宽或总发送功率耗损（transmit power expenditure）的情况下大幅地增加系统的数据吞吐量（throughput）及传送距离，使得此技术于近几年受到许多瞩目。
MIMO 测试方法介绍

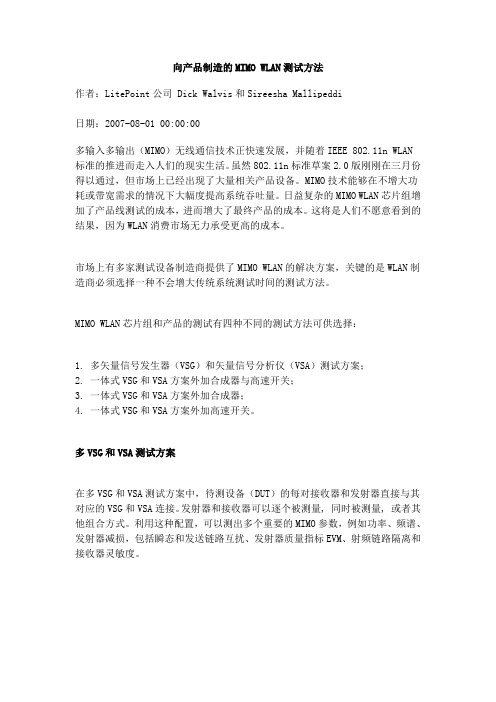

向产品制造的MIMO WLAN测试方法作者：LitePoint公司 Dick Walvis和Sireesha Mallipeddi日期：2007-08-01 00:00:00多输入多输出（MIMO）无线通信技术正快速发展，并随着IEEE 802.11n WLAN标准的推进而走入人们的现实生活。
虽然802.11n标准草案2.0版刚刚在三月份得以通过，但市场上已经出现了大量相关产品设备。
MIMO技术能够在不增大功耗或带宽需求的情况下大幅度提高系统吞吐量。
日益复杂的MIMO WLAN芯片组增加了产品线测试的成本，进而增大了最终产品的成本。
这将是人们不愿意看到的结果，因为WLAN消费市场无力承受更高的成本。
市场上有多家测试设备制造商提供了MIMO WLAN的解决方案，关键的是WLAN制造商必须选择一种不会增大传统系统测试时间的测试方法。
MIMO WLAN芯片组和产品的测试有四种不同的测试方法可供选择：1. 多矢量信号发生器（VSG）和矢量信号分析仪（VSA）测试方案；2. 一体式VSG和VSA方案外加合成器与高速开关；3. 一体式VSG和VSA方案外加合成器；4. 一体式VSG和VSA方案外加高速开关。
多VSG和VSA测试方案在多VSG和VSA测试方案中，待测设备（DUT）的每对接收器和发射器直接与其对应的VSG和VSA连接。
发射器和接收器可以逐个被测量, 同时被测量, 或者其他组合方式。
利用这种配置，可以测出多个重要的MIMO参数，例如功率、频谱、发射器减损，包括瞬态和发送链路互扰、发射器质量指标EVM、射频链路隔离和接收器灵敏度。
图1 采用多VSG和VSA的测试系统，其中每条发射/接收链路直接与每队VSA/VSG相连图1以测试2x3 DUT的LitePoint IQnxn 3x3测试配置结构为例，给出了多VSG 和VSA测试方案。
当测试DUT发射器时，测试系统中的VSA是有效的。
每个发射器与其相应的VSA相连接。
基于MIMO技术的物联网通信技术研究

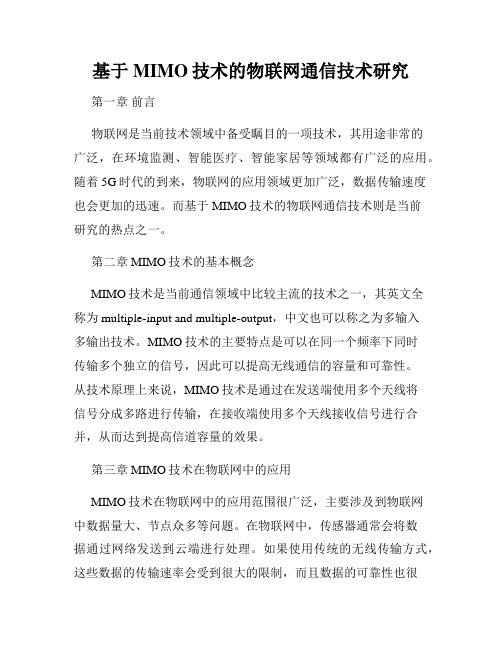

基于MIMO技术的物联网通信技术研究第一章前言物联网是当前技术领域中备受瞩目的一项技术，其用途非常的广泛，在环境监测、智能医疗、智能家居等领域都有广泛的应用。
