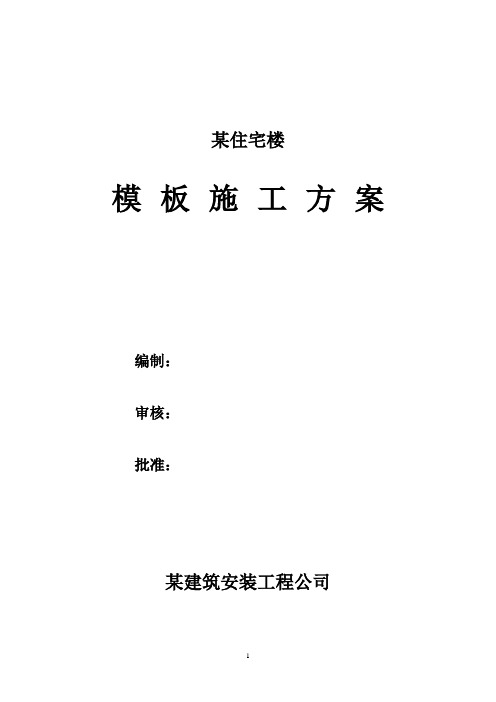

高层住宅工程模板施工方案7

１ 目 录 一、编制依据 ...................................... ２ 二、工程概况： .................................... ２ 三、施工准备： .................................... ３ 四、施工安排： .................................... ４ 五、主要项目施工方法： ............................. ５ 5.1地下室剪力墙模板 ............................... ５ 5.2地下室顶板模板的制作和安装 ....................... ８ 5.3地下部分模板拆除的技术要求和工艺................. １１ 5.4地上部分模板 .................................. １３ 5.5 特殊部位模板： ............................... ２０ 六、质量管理： ................................... ２２ 6.1质量标准： ................................... ２２ 6.2质量通病的预防及纠正： ......................... ２３ 6.3质量保证措施： ................................ ２４ 七、施工安全措施 ................................. ２５ 八、环境保护 ..................................... ２７ ２

一、编制依据 1、模板方案编制原则： 模板的造型、模板的设计应当合理，尽可能采取整装整拆大模施工，以提高工效，缩短工期。模板以经济、合理、牢固、稳定为设计原则。 2、编制依据： 《钢筋砼结构工程施工及验收规范》 GB50204-92 《地下工程防水技术规范》 GBJ108-87 《钢结构设计规范》 GBJ17-88 《高层建筑施工手册》 《简明施工计算手册》` 结构施工图 建筑施工图 施工组织设计 二、工程概况： (一)、工程名称：雅美佳A座、B座及裙房工程。 (二)、建筑结构：本工程雅美佳A座、B座及裙房为工程。总建筑面积为24135m2（其中商业裙楼7606 m2、A座7326 m2、B座9203 m2）；结构类型：商业裙楼框剪结构地下2层,地上2层；A座、B座为框剪地上17层。建筑高度为52.80米，室内外高差为0.3米。本项目耐火等级为二级（地下室为一级），抗震设防烈度为七度。 (三)、建设地点及现场情况：本工程位于郑州市南阳路东、寺坡路南，现场自然条件已具备施工要求。 (四)、建筑构造特征： ３

1、 楼地面：除楼梯间、电梯间为地板砖外，其余均为水泥砂浆地面。 2、 屋面防水工程：屋面防水等级为二级，十七层屋面具体做法详见05YJ-屋3；车库屋面具体做法详见05YJ-屋16；二层商业、机房、水箱间屋面具体做法详见05YJ-屋2；雨篷屋面具体做法详见05YJ屋-12。 3、 内墙面：除管道井、卫生间、水箱间为水泥砂浆粉墙面外，其余均为混合砂浆粉墙面。 4、 顶棚：除管道井、卫生间、水箱间为水泥砂浆粉顶棚外，其余均为混合砂浆粉顶棚。 5、 外墙面：外墙面作法有三色砖、灰色花岗岩和白色涂料。 6、 门窗：门有木门、防火门和塑钢推拉门；窗有铝合金和塑钢窗。 7、 安装工程：水电齐全。 三、施工准备：

3.1熟悉图纸。根据工程结构的实际情况制定详细的有针对性和有操作性的技术交底，制订好施工顺序和方法。重点难点部位要进行现场交底，现场确定施工方法，做好技术交底工作。特殊部位模 板如有条件按1：1比例做节点大样，如无条件按比例缩放大样。 3.2由于施工现场狭小，没有模板堆放场地，施工前，计算好每段所用竹胶板(1220×2440mm ,12mm)、木方（50×100mm）、木方（100×100mm）、红白松板（50×200mm），碗扣式脚手架等材料的数量。做到随用随进场，保证现场材料基本用到作业面，尽量保证现场不堆放模板。 3.3材料进场后，应检查模板、木方、红松板材质量，对不合格 ４

品应立即退货，局部不平者现场过刨，平刨后核对尺寸、形状、数量，临时堆放，做好排水措施，下放垫木，并且配有标签。 3.4结构施工前由工地负责人组织工地技术人员、木工工长、质检员及劳务队木工班长组长进行模板施工方案交底，使每位管理人员都能掌握模板工程的重点、难点，在施工中能正确操作。 四、施工安排： 4.1劳动力组织 根据总施工组织设计流水段的划分和施工工艺要求，按参施劳务队工人的操作水平，地下室木工设四个班组，每个班编制为20人。再加一个班10人专门负责门窗洞口等专用模板的加工，可满足施工需要。 地上部分每栋楼分为大模板和顶板两个木工班组。其中大模板班组为30人，顶板为25人，流水作业，可满足施工要求。 4.2材料、机具安排 地下材料、机具安排如下表： 序号 名 称 规 格 数 量 1 方木 5×10 420 m3 2 方木 10×10 280m3 3 多层板 18mm厚 5433 m2 4 钢管 48X3.5mm 32000m 5 电刨 2 6 电锯 2 7 手电锯 12 ５

地上材料、机具安排如下表： 五、主要项目施工方法： 5.1地下室剪力墙模板 （1）、模板配置的数量：本工程地下室为内外墙沿墙一次拼装，砼施工时不留竖向施工缝，只在每层楼板表面设置水平施工缝。模板的组装方法：地下室立面模板统一采用多层板，板厚为18mm。竖向背楞为50×100方木,横向背楞为φ4.8双钢管。支撑全部采用可调式钢管支撑。模板配置高度要求：高度做至楼板下底面高出2CM。 （2）、墙体模板的制作： 内剪力墙厚度大部为250mm和200MM，部分人防墙为300/350/500mm，其模板制作同外墙模板，采用Φ14对拉螺杆进行加固，纵距@500mm，横距@500mm，螺杆长度为墙厚+600mm。混凝土浇筑完后割去螺杆，用高强水泥砂浆补平。 模板的配置：根据图纸尺寸(标高及开间大小)复核翻样单是否正确，

序号 名 称 规 格 数 量 1 定型大钢模 3500 m2 2 定型门洞口 60个 3 定型窗洞口 40个 4 竹胶合板 15mm厚 1600 m2 5 木脚手板 50mm厚 1500 m2 6 碗扣脚手架 50000M 7 电刨 1台 8 电锯 1台 ６

确认无误后再进行配料，根据多层板的规格尺寸，按先大后小的原则，合理编排配置模板。所有模板制作时如须裁割，裁割边必须涂刷绿油漆，以使模板不易受水份浸泡。多层板拼成整块模时拼缝应牢固严密，以防漏浆，拼缝接点图如下：

2520

模板拼缝接点图 （3）、配模时板与板拼缝处、阴阳角处的木方背楞必须钉牢，拼缝必须严密，缝隙不得超过1.5 mm，超过时拼缝处加贴海绵条。相邻板缝的平整度控制在2mm以内。模板拼钉好后，弹线钻孔，孔必须面对面对齐，间距按竖向600，横向500布置。配好后，板面清理干净，刷脱模剂，再用棉纱擦净，不得漏刷。门窗洞口、预留洞口模板的配置：根据洞口的尺寸，配置模板。小于500规格的四周用多层板，两侧面也用多层板。大于500的面层用多层板，后背钉上50×100的方料，中间视具体情况加设撑档。撑档：尺寸小于1000 mm的加一道，1000-2000 mm的加二道，2000-3000 mm的加三道。 模板边框采用100×100mm木枋，竖向主龙骨为50×100mm木枋@250mm，横向次龙骨为50×100mm木枋@1000mm，横向次龙骨嵌入竖向主龙骨，横向背楞为2Φ48钢管@500mm，竖向背楞为2Φ48钢管@500mm，斜支撑@500mm。支撑架采用普通钢管架，立杆间距1000mm。 （4）、墙体模板的安装：竖向模板拉结点，在浇筑底板及楼层顶板时 ７

预埋Φ25钢筋,钢筋长度≥500,位置在纵墙与纵墙的中间，间距1500mm，并尽量插入梁内。钢筋埋深为板厚的1/2,底板及梁内埋深300 mm。模板施工前，工长、质量员必须向施工班组进行书面的技术和安全交底，使有关的施工及操作人员熟悉自己施工地段的图纸尺寸及有关规范并初步了解模板施工的方案设计。 检查墙、柱的预埋件、预留洞及水电管线是否已安装好，检查钢筋保护层垫块是否牢固。办理好隐检手续。 在底板或楼板上弹出墙、柱、门窗预留洞口线及控制线，便于支模位置的正确控制。 支模前，必须先焊接模板定位筋，定位筋用Φ12的钢筋制成，长度等于墙厚，两端必须刷防锈漆，位置应正确无误，定位筋焊接在预埋筋上，不得与主筋焊接。 支模前核查配置好的模板尺寸与实际放的线是否正确，经确认无误后开始支模，支模时先把模板垫正，高度与控制标高线相符后加方木背楞及钢管，双面模合好后及时穿上对拉螺栓。 (5)墙体拆除、堆放： ①墙体模板应在砼强度能保证其表面及棱角不因拆除模板而受损时拆除，即砼强度大于1.2Mpa（进入冬施后砼强度应大于4 Mpa才能拆模）。 ②拆模顺序:先装的后拆,后装的先拆。 ③拆模时先松开或拆除穿墙螺栓,然后收缩钢管支撑,使墙模同砼脱开,当局部有吸附或粘结时,可在模板下口处用撬棍松动。 ④拆下的穿墙螺栓、螺母等零件清理后应集中存放以便于下次使用。
