【CN305175580S】宠物自动喂食器【专利】

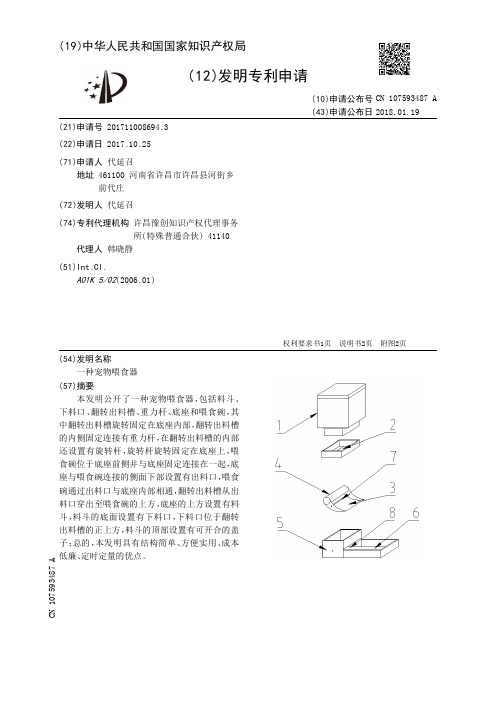

一种宠物喂食器[发明专利]
![一种宠物喂食器[发明专利]](https://img.taocdn.com/s3/m/bc9de12f58eef8c75fbfc77da26925c52dc59163.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711008694.3(22)申请日 2017.10.25(71)申请人 代延召地址 461100 河南省许昌市许昌县河街乡前代庄(72)发明人 代延召 (74)专利代理机构 许昌豫创知识产权代理事务所(特殊普通合伙) 41140代理人 韩晓静(51)Int.Cl.A01K 5/02(2006.01)(54)发明名称一种宠物喂食器(57)摘要本发明公开了一种宠物喂食器，包括料斗、下料口、翻转出料槽、重力杆、底座和喂食碗，其中翻转出料槽旋转固定在底座内部，翻转出料槽的内侧固定连接有重力杆，在翻转出料槽的内部还设置有旋转杆，旋转杆旋转固定在底座上，喂食碗位于底座前侧并与底座固定连接在一起，底座与喂食碗连接的侧面下部设置有出料口，喂食碗通过出料口与底座内部相通，翻转出料槽从出料口穿出至喂食碗的上方，底座的上方设置有料斗，料斗的底面设置有下料口，下料口位于翻转出料槽的正上方，料斗的顶部设置有可开合的盖子；总的，本发明具有结构简单、方便实用、成本低廉、定时定量的优点。
权利要求书1页 说明书2页 附图2页CN 107593487 A 2018.01.19C N 107593487A1.一种宠物喂食器，其特征在于：包括料斗（1）、下料口（2）、翻转出料槽（3）、重力杆（4）、底座（5）和喂食碗（6），其中所述翻转出料槽（3）旋转固定在所述底座（5）内部，所述翻转出料槽（3）的内侧固定连接有所述重力杆（4），在所述翻转出料槽（3）的内部还设置有旋转杆（7），所述旋转杆（7）旋转固定在所述底座（5）上，所述喂食碗（6）位于所述底座（5）前侧并与所述底座（5）固定连接在一起，所述底座（5）与所述喂食碗（6）连接的侧面下部设置有出料口（8），所述喂食碗（6）通过所述出料口（8）与所述底座（5）内部相通，所述翻转出料槽（3）从所述出料口（8）穿出至所述喂食碗（6）的上方，所述底座（5）的上方设置有所述料斗（1），所述料斗（1）的底面设置有所述下料口（2），所述下料口（2）位于所述翻转出料槽（3）的正上方，所述料斗（1）的顶部设置有可开合的盖子。
智能宠物喂食器[发明专利]
![智能宠物喂食器[发明专利]](https://img.taocdn.com/s3/m/4bbecfe7b04e852458fb770bf78a6529647d35f1.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910575883.1(22)申请日 2019.06.28(71)申请人 昱庆塑胶五金制品（惠州）有限公司地址 516000 广东省惠州市惠阳区镇隆镇青草窝美艺工业园(72)发明人 李伟明 (74)专利代理机构 北京众合诚成知识产权代理有限公司 11246代理人 马晓静(51)Int.Cl.A01K 5/01(2006.01)G05B 19/04(2006.01)(54)发明名称智能宠物喂食器(57)摘要本发明提供了一种智能宠物喂食器，该智能宠物喂食器包括：喂食组件、底座及驱动组件。
喂食组件包括下盖、上盖、碗架及盛粮碗。
碗架收容于下盖中并与下盖连接，盛粮碗收容于碗架中并与碗架抵接，下盖与碗架之间形成有收容间隙，上盖收容于收容间隙中。
驱动组件包括驱动电机、转动轴、感应器及控制电路板。
驱动电机和感应器分别与控制电路板电连接，驱动电机与转动轴驱动连接。
转动轴与上盖于开口边缘处的外壳壁连接。
智能宠物喂食器，利用感应器探测宠物，使得当宠物离开后，上盖自动闭合，以保存盛粮碗中食物，避免食物变质。
而当宠物接近时，上盖自动打开，便于宠物进食。
实现了对宠物剩余粮食的自动封存，同时也便于宠物再次进食。
权利要求书1页 说明书7页 附图7页CN 110214711 A 2019.09.10C N 110214711A1.一种智能宠物喂食器，其特征在于，包括：喂食组件、底座以及驱动组件；所述喂食组件包括下盖、上盖、碗架以及盛粮碗；所述下盖和所述上盖均为半球形壳体；所述碗架收容于所述下盖中并与所述下盖连接，所述盛粮碗收容于所述碗架中并与所述碗架抵接，所述下盖与所述碗架之间形成有收容间隙，所述上盖收容于所述收容间隙中；所述底座与所述下盖的底部连接；所述驱动组件包括驱动电机、转动轴、感应器以及控制电路板；所述驱动电机和所述感应器分别与所述控制电路板电连接，所述驱动电机与所述转动轴驱动连接；所述感应器设置于所述底座的外侧壁；所述转动轴至少部分收容于所述收容间隙中并与所述上盖于开口边缘处的内壳壁连接。
宠物喂食器[发明专利]
![宠物喂食器[发明专利]](https://img.taocdn.com/s3/m/2fe7ac2a2379168884868762caaedd3383c4b523.png)
(10)申请公布号 (43)申请公布日 2014.09.10C N 104026037A (21)申请号 201410288316.5(22)申请日 2014.06.25A01K 5/02(2006.01)(71)申请人南京通孚轻纺有限公司地址210002 江苏省南京市雨花区大周路39号(72)发明人马耀民(74)专利代理机构南京众联专利代理有限公司32206代理人张慧清(54)发明名称宠物喂食器(57)摘要本发明涉及宠物用品，特别是涉及一种宠物喂食器。
针对如宠物可通过破坏结构获得额外食物，不能防止宠物误触发，结构复杂，控制面板设计不符合人体工学，人机交互界面设计不合理等问题，提供了一种宠物喂食器，宠物喂食器包括：一带有食物格的食物盆，所述食物格大小一致，且沿圆周方向平均分布在圆形食物盆内；一可以相对于食物盆转动的顶部，所述顶部由顶部底板和拱起的顶部弧形板组成，所述顶部底板与顶部弧形板配合形成一个容置腔体，所述顶部底板上开有一喂食窗口，所述喂食窗口与食物格上顶面相匹配，对应于喂食窗口的顶部弧形板向下翻折，与顶部底板配合形成封闭面；还包括有转动机构。
采用本发明所公开的技术方案后，我们对宠物食盒的漏食情况进行了长时间、多次考察。
均未发生如宠物破坏结构获得额外食物，宠物误触发的问题。
(51)Int.Cl.权利要求书1页 说明书5页 附图3页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书5页 附图3页(10)申请公布号CN 104026037 A1/1页1.宠物喂食器，其特征是，所述的宠物喂食器包括：一带有食物格的食物盆，所述食物格大小一致，且沿圆周方向平均分布在圆形食物盆内；一可以相对于食物盆转动的顶部，所述顶部由顶部底板和拱起的顶部弧形板组成，所述顶部底板与顶部弧形板配合形成一个容置腔体，所述顶部底板上开有一喂食窗口，所述喂食窗口与食物格上顶面相匹配，对应于喂食窗口的顶部弧形板向下翻折，与顶部底板配合形成封闭面；还包括有转动机构，所述转动机构由转动控制器、控制面板、以及驱动马达和转动轴组成，所述控制面板由设定按钮以及显示屏组成；所述转动机构设置在顶部的容置腔体内。
宠物自动喂食器[实用新型专利]
![宠物自动喂食器[实用新型专利]](https://img.taocdn.com/s3/m/575690c8760bf78a6529647d27284b73f24236f7.png)
(10)授权公告号 CN 201491588 U(45)授权公告日 2010.06.02C N 201491588 U*CN201491588U*(21)申请号 200920227581.7(22)申请日 2009.08.21A01K 5/02(2006.01)A01K 5/01(2006.01)(73)专利权人詹楚齐地址430016 湖北省武汉市江岸区球场路64号武汉六中高一(1)班(72)发明人詹楚齐(74)专利代理机构武汉楚天专利事务所 42113代理人石东红(54)实用新型名称宠物自动喂食器(57)摘要一种宠物自动喂食器，其特征是：该宠物自动喂食器包括底盘(1)和转盖(8)，底盘(1)的中心是电动盒(2)，电动盒(2)和底盘(1)外壁之间沿圆周方向均匀分割成多个食物格(3)；所述电动盒(2)包括电机(4)、电池盒(5)和控制器(6)，底盘(1)的外壁设有三个定时键(7)，其中控制器(6)为一个单片机最小系统，三个定时键(7)与控制器(6)的输入接口相连，控制器(6)的输出接口与电机(4)相连；转盖(8)的中心开有与电机(4)转轴配套的套孔(9)，同时转盖(8)上还开有一个与食物格(3)垂直、形状大小相同的喂食窗(10)。
本实用新型实用性强，自动给宠物喂食，还能预先置好每餐不同的食物量，按宠物身体状况设定供餐间隔时间，可有效保护宠物健康成长。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 2 页 附图 2 页权 利 要 求 书CN 201491588 U1/1页1.一种宠物自动喂食器，其特征是：该宠物自动喂食器包括底盘(1)和转盖(8)，底盘(1)的中心是电动盒(2)，电动盒(2)和底盘(1)外壁之间沿圆周方向均匀分割成多个食物格(3)；所述电动盒(2)包括电机(4)、电池盒(5)和控制器(6)，底盘(1)的外壁设有三个定时键(7)，其中控制器(6)为一个单片机最小系统，三个定时键(7)与控制器(6)的输入接口相连，控制器(6)的输出接口与电机(4)相连；转盖(8)的中心开有与电机(4)转轴配套的套孔(9)，同时转盖(8)上还开有一个与食物格(3)垂直、形状大小相同的喂食窗(10)。
宠物自动喂食器[发明专利]
![宠物自动喂食器[发明专利]](https://img.taocdn.com/s3/m/069d7af59fc3d5bbfd0a79563c1ec5da50e2d69d.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710797916.8(22)申请日 2017.09.06(71)申请人 凌子龙地址 154000 黑龙江省佳木斯市向阳区群英社区6组(72)发明人 凌子龙 (51)Int.Cl.A01K 5/02(2006.01)H04N 7/18(2006.01)G08C 17/02(2006.01)G05B 19/04(2006.01)(54)发明名称宠物自动喂食器(57)摘要宠物自动喂食器，本发明涉及宠物用品领域，尤其涉及一种宠物自动喂食器。
宠物自动喂食器，其特征是：由主机壳体、粮仓、粮食搬运机构、投食坡道、主控电路模组和粮食搬运机构驱动电机组成，所述粮食搬运机构有粮食搬运机构驱动电机驱动，将宠物粮食从粮仓搬运到投食坡道上方抛洒；所述宠物自动喂食器其上方设有悬挂绳索或系悬挂绳索的桩。
权利要求书1页 说明书3页 附图5页CN 107494302 A 2017.12.22C N 107494302A1.宠物自动喂食器，其特征是：由主机壳体、粮仓、粮食搬运机构、投食坡道、主控电路模组和粮食搬运机构驱动电机组成，所述粮食搬运机构有粮食搬运机构驱动电机驱动，将宠物粮食从粮仓搬运到投食坡道上方抛洒；所述宠物自动喂食器其上方设有悬挂绳索或系悬挂绳索的桩。
2.根据权利要求1所述的宠物自动喂食器，其特征是：所述粮食搬运机构为有齿履带，所述粮仓下方设有履带通道，所述有齿履带从粮仓底部穿入，在粮仓内上行，从高于粮仓储量高度且在投实坡道上方位置转向下行，所述履带通道截面等于履带形状在垂直其运行方向面上的投影，所述履带通道长度大于履带节长，所述有齿履带与粮食搬运机构驱动电机联动，所述驱动电机与主控电路模组相连接，所述履带齿合履带组成的承载面大于宠物粮食颗粒外径。
3.根据权利要求1所述的宠物自动喂食器，其特征是：所述宠物喂食器还包括一个喂食槽和一个压力传感部件，所述喂食槽位于投食颇道出口下方，所述喂食槽通过至少三个支点与主机壳体连接，其中至少两个支点形成近似水平的转轴，第三个支点与压力传感部件相接触，所述压力传感部件与主控电路相连接，所述喂食槽的底部高于主机壳体底部支撑面。
一种宠物自动喂食器[发明专利]
![一种宠物自动喂食器[发明专利]](https://img.taocdn.com/s3/m/7d55283978563c1ec5da50e2524de518974bd373.png)
(10)申请公布号(43)申请公布日 (21)申请号 201310518200.1(22)申请日 2013.10.29A01K 5/02(2006.01)A01K 39/012(2006.01)(71)申请人徐成琦地址210012 江苏省南京市雨花区宁南大道花神美境21-503(72)发明人徐成琦(54)发明名称一种宠物自动喂食器(57)摘要本发明提出了一种具有多用特性的宠物喂食器，该自动喂食器由电机、单片机、齿轮箱、旋转装置、螺旋钻系统五个部分组成。
该自动喂食器可以根据宠物的饮食习惯，在单片机内预选设定好喂食时间以及喂食量，达到精确的定时定量输出宠物饲料的目的。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书2页 附图1页(10)申请公布号CN 104542323 A (43)申请公布日2015.04.29C N 104542323A1/1页1.一种宠物自动喂食器，其特征在于：结构所含电机、单片机、齿轮箱、旋转装置、螺旋钻系统五个部分。
2.一种宠物自动喂食器，其特征在于：单片机控制电机的定时转动及转动时间，电机再通过齿轮箱减速，齿轮带动螺旋钻旋转，从而使得螺旋钻将料斗中的食物推入宠物食碗中。
权 利 要 求 书CN 104542323 A一种宠物自动喂食器技术领域[0001] 本专利提出了一种具有多用特性的宠物喂食器，该自动喂食器可以根据宠物的饮食习惯，预先设定好喂食时间以及喂食量，还可以为不同的日子编制不同的喂食份量和次数，喂食器可以精确的定时定量输出宠物饲料。
背景技术[0002] 对于饲养宠物的人来说，每天照顾它们的饮食是一件比较繁琐而累人的事，尤其是有事需要出门几天，那些宠物便成了主人的担忧。
因此他们非常迫切需要一款能够代替自己喂养宠物的机器，可以使自己从繁忙的喂养工作中解脱出来。
[0003] 目前市面上也有一些宠物自动喂食器的产品，但是这类产品功能简单，其实现方法基本是有几个食物放置槽，根据设置好的时间打开其中一个食物槽供宠物食用，不难看出这种产品只能给宠物提供短期的食粮。
宠物自动喂食器[发明专利]
专利名称：宠物自动喂食器
专利类型：发明专利
发明人：林子聪
申请号：CN201110410415.2申请日：20111128
公开号：CN103125404A
公开日：
20130605
专利内容由知识产权出版社提供
摘要：一种宠物自动喂食器，包括储料箱、喂食盘和输料通道，所述储料箱设置在喂食盘的斜上方，通过输料通道连接，储料箱设有阀门和定时控制器。
本发明提供的宠物自动喂食器，由于采用了上述方案，即使主人不在家，宠物也能定时吃到食物。
申请人：林子聪
地址：443200 湖北省枝江市科技局徐素兰转林子聪
国籍：CN
更多信息请下载全文后查看。
一种宠物自动喂食器[实用新型专利]
专利名称：一种宠物自动喂食器专利类型：实用新型专利
发明人：不公告发明人
申请号：CN201220663986.7申请日：20121206
公开号：CN202958412U
公开日：
20130605
专利内容由知识产权出版社提供
摘要：本实用新型公布了一种宠物自动喂食器，包括盘体、透明罩，其要点是：所述盘体下表面中心位置设置底座，所述盘体上表面中心位置设置圆柱体，在所述圆柱体的内部设置支杆，所述透明罩通过支杆支撑，在所述透明罩顶部设置口位和盖子。
本实用新型的使用，能使食物通过在透明罩的作用下不受灰尘的污染，并且透明罩能储存较多的食物，在出差或加班的时不用担心宠物无法进食，会饿肚子的问题，而且，即使有剩下的食物在盘体内，由于食物是从透明罩内滑落下来，非常干净，所以也不用担心在下次食用后会对宠物的身体造成健康隐患。
申请人：重庆鏊煌科技有限公司
地址：400025 重庆市江北区海尔路199号1幢6-7
国籍：CN
更多信息请下载全文后查看。
一种宠物智能喂食器[发明专利]
专利名称：一种宠物智能喂食器专利类型：发明专利
发明人：张文学
申请号：CN202011189389.0申请日：20201030
公开号：CN112293280A
公开日：
20210202
专利内容由知识产权出版社提供
摘要：本发明公开了一种宠物智能喂食器，包括有壳体和底座；壳体内滑动连接有内料筒；内料筒内滑动连接有承料底盘；内料筒外滑动连接有递进环；内料筒外成型有内棘齿条；递进环滑动连接有内棘爪；递进环外成型有外棘爪；壳体内设置有外棘齿条；内料筒往复滑动使宠物粮溢出；内料筒上方安装有导向盘；内料筒上设置有推料环；推料环上安装有导向柱；内料筒上转动连接有驱动盘；驱动盘正向转动使推料环扩张；底座内滑动连接有喂食抽屉；壳体内成型有落料斜坡；喂食抽屉能够使得内料筒滑动、驱动盘转动。
宠物粮溢出避免输送通道卡住；收纳功能减少了工作量；内料筒内减小空气含量延长储藏时间；推动喂食抽屉可以人工亦可以宠物进行。
申请人：张文学
地址：262299 山东省潍坊市诸城市繁荣东路153号
国籍：CN
更多信息请下载全文后查看。
宠物自动喂食机[发明专利]
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610514335.4(22)申请日 2016.06.29(71)申请人 潘旺远地址 536000 广西壮族自治区北海市银海区四川北路天赐碧园15层05室(72)发明人 潘旺远 (74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 靳浩(51)Int.Cl.A01K 5/02(2006.01)A01K 39/012(2006.01)(54)发明名称宠物自动喂食机(57)摘要本发明公开了一种宠物自动喂食机，包括：罐体；安装主体，其顶部和底部分别开设有进料口和出料口，安装主体的底部固定有饲料盘；遮挡部，其包括挡板和伸缩装置，伸缩装置处于伸展状体时，挡板密封出料口，伸缩装置处于收缩状态时，挡板移开；重量传感器，其设置在饲料盘上；控制装置，其包括单片机和电子时钟，单片机与电子时钟、重量传感器和伸缩装置连接，单片机上设置有多个喂食时刻和一重量限值。
本发明实现定时定量的自动对宠物自动喂食。
权利要求书1页 说明书3页 附图1页CN 106069845 A 2016.11.09C N 106069845A1.一种宠物自动喂食机，其特征在于，包括：罐体，其下部设置有开口；安装主体，其顶部开设有进料口，所述安装主体的底部开设有出料口，且所述进料口和所述出料口连通，在所述安装主体的底部固定有一饲料盘，所述饲料盘位于所述出料口下方，且与所述出料口相对设置，所述罐体可拆卸的安装在所述安装主体上，且所述安装主体的进料口与所述罐体的开口连通；遮挡部，其包括挡板和伸缩装置，所述挡板和所述伸缩装置设置在所述安装主体内部，所述伸缩装置的固定端固定在所述安装主体上，所述伸缩装置的伸缩端与所述挡板固定连接，其中，当所述伸缩装置处于伸展状体时，所述挡板密封所述出料口，当所述伸缩装置处于收缩状态时，所述挡板移开，所述出料口与所述饲料盘连通；重量传感器，其设置在所述饲料盘上，用于称量所述饲料盘中盛放饲料的重量；控制装置，其包括单片机和电子时钟，所述单片机与所述电子时钟、所述重量传感器和所述伸缩装置连接，所述单片机和所述电子时钟设置在所述安装主体中，所述单片机上设置有多个喂食时刻和一重量限值；其中，当所述电子时钟的时间到达所述单片机上预设置的某一喂食时刻时，所述单片机控制所述伸缩装置处于所述收缩状态，并且开启所述重量传感器，所述出料口与所述饲料盘连通，所述重量传感器将检测到的重量值传输到所述单片机上，所述单片机将接收到的重量值与所述重量限值比较，当所述单片机接收到的重量值大于或等于重量限值时，所述单片机控制所述伸缩装置处于伸展状态，所述挡板密封所述出料口，并且关闭所述重量传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CN 305175580 S
立体图
CN 305175580 S
外观设计俯视图
后视图
仰视图
左视图
立体图
右视图
2
CN 305175580 S
简 要 说 明
1．本外观设计产品的名称：宠物自动喂食器。 2．本外观设计产品的用途：本外观设计产品用于给宠物喂食。 3．本外观设计产品的设计要点：在于本外观设计的形状。 4．最能表明本外观设计设计要点的图片或照片：立体图。
1/1 页
3
( 19 )中华人民 共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930024608 .1
(22)申请日 2019 .01 .17
(73)专利权人 广东林晟智能科技有限公司 地址 523000 广东省东莞市东城街道光明 社区光明一环路48号厂房A座3楼
(72)设计人 肖江林 魏志锋 谭章豪
(74)专利代理机构 深圳市智圈知识产权代理事 务所(普通合伙) 44351
代理人 韩绍君
(51)LOC(12)Cl . 30-03
(10)授权公告号 CN 305175580 S (45)授权公告日 2019.05.21
( 54 )使用外观设计的产品 名称 宠物自动喂食器
图片或照片 7 幅 简要说明 1 页
