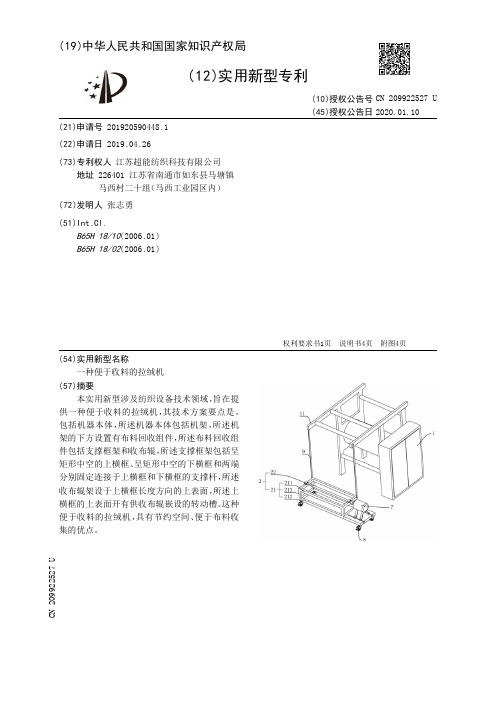

【CN209922527U】一种便于收料的拉绒机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920590448.1(22)申请日 2019.04.26(73)专利权人 江苏超能纺织科技有限公司地址 226401 江苏省南通市如东县马塘镇马西村二十组（马西工业园区内）(72)发明人 张志勇 (51)Int.Cl.B65H 18/10(2006.01)B65H 18/02(2006.01)(54)实用新型名称一种便于收料的拉绒机(57)摘要本实用新型涉及纺织设备技术领域，旨在提供一种便于收料的拉绒机，其技术方案要点是，包括机器本体，所述机器本体包括机架，所述机架的下方设置有布料回收组件，所述布料回收组件包括支撑框架和收布辊，所述支撑框架包括呈矩形中空的上横框、呈矩形中空的下横框和两端分别固定连接于上横框和下横框的支撑杆，所述收布辊架设于上横框长度方向的上表面，所述上横框的上表面开有供收布辊嵌设的转动槽。
这种便于收料的拉绒机，具有节约空间、便于布料收集的优点。
权利要求书1页 说明书4页 附图4页CN 209922527 U 2020.01.10C N 209922527U权 利 要 求 书1/1页CN 209922527 U1.一种便于收料的拉绒机，包括机器本体(1)，所述机器本体(1)包括机架(11)，其特征在于：所述机架(11)的下方设置有布料回收组件(2)，所述布料回收组件(2)包括支撑框架(21)和收布辊(22)，所述支撑框架(21)包括呈矩形中空的上横框(211)、呈矩形中空的下横框(212)和两端分别固定连接于上横框(211)和下横框(212)的支撑杆(213)，所述收布辊(22)架设于上横框(211)长度方向的上表面，所述上横框(211)的上表面开有供收布辊(22)嵌设的转动槽(2111)。
2.根据权利要求1所述的一种便于收料的拉绒机，其特征在于：所述转动槽(2111)内设置有与收布辊(22)外侧壁相适配的第一半圆轴承(3)，所述第一半圆轴承(3)固定连接于上横框(211)。

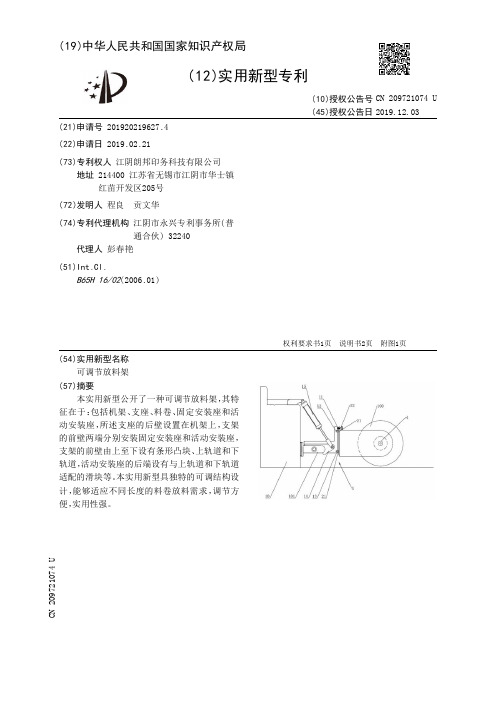

【CN209721074U】可调节放料架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219627.4(22)申请日 2019.02.21(73)专利权人 江阴朗邦印务科技有限公司地址 214400 江苏省无锡市江阴市华士镇红苗开发区205号(72)发明人 程良 贡文华 (74)专利代理机构 江阴市永兴专利事务所(普通合伙) 32240代理人 彭春艳(51)Int.Cl.B65H 16/02(2006.01)(54)实用新型名称可调节放料架(57)摘要本实用新型公开了一种可调节放料架，其特征在于：包括机架、支座、料卷、固定安装座和活动安装座，所述支座的后壁设置在机架上，支架的前壁两端分别安装固定安装座和活动安装座，支架的前壁由上至下设有条形凸块、上轨道和下轨道，活动安装座的后端设有与上轨道和下轨道适配的滑块等。
本实用新型具独特的可调结构设计，能够适应不同长度的料卷放料需求，调节方便，实用性强。
权利要求书1页 说明书2页 附图1页CN 209721074 U 2019.12.03C N 209721074U权 利 要 求 书1/1页CN 209721074 U1.一种可调节放料架，其特征在于：包括机架(10)、支座(1)、料卷(100)、固定安装座(3)和活动安装座(2)，所述支座(1)的后壁设置在机架(10)上，支座(1)的前壁两端分别安装固定安装座(3)和活动安装座(2)，支座(1)的前壁由上至下设有条形凸块(11)、上轨道(12)和下轨道(13)，活动安装座(2)的后端设有与上轨道(12)和下轨道(13)适配的滑块(21)，条形凸块(11)上设有若干水平均匀分布的第一安装孔(111)，活动安装座(2)的顶部设有与第一安装孔(111)适配的第二安装孔(23)，第二安装孔(23)通过螺栓(22)与第一安装孔(111)可拆卸连接，固定安装座(3)和活动安装座(2)的前端内侧设有用于安装料卷(100)的轴安装座(4)。

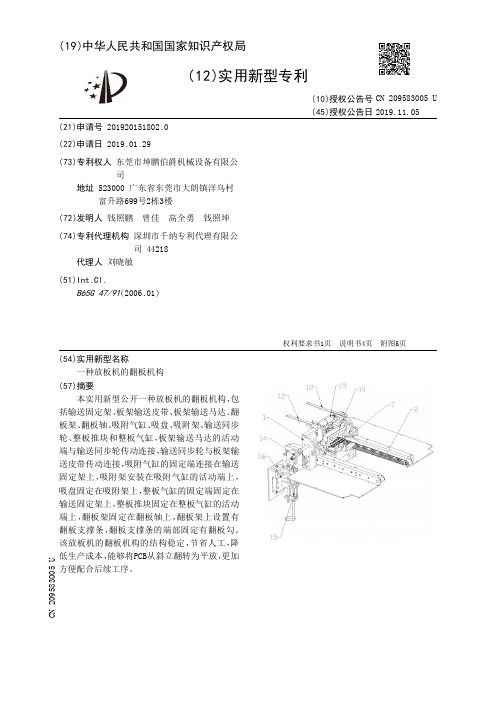

【CN209583005U】一种放板机的翻板机构【专利】
权利要求书1页 说明书4页 附图5页
CN 209583005 U
CN 209583005 U
权 利 要 求 书
1/1 页
1 .一种放板机的翻板机构，其特征在于，包括输送固定架、板架输送皮带、板架输送马 达、翻板架、翻板轴、吸附 气缸 、吸 盘、吸附 架、输送同 步轮、整板推块 和整板气缸 ，所述板架 输送马达的固定端固定在所述输送固定架上，所述板架输送马达的活动端与所述输送同步 轮传动连接 ，所述板架输送皮带位于所述输送固定架上 ，所述输送同 步轮与所述板架输送 皮带传动连接 ，所述吸附 气缸的固定端连接在所述输送固定架上 ，所述吸附 架安装在所述 吸附 气缸的活 动端上 ，所述吸 盘固定在所述吸附 架上 ，所述整板气缸的固定端固定在所述 输送固定架上 ，所述整板推块固定在所述整板气缸的活 动端上 ，所述翻板轴的 两端均与所 述输送固定架轴承连接 ，所述翻板架固定在所述翻板轴上 ，所述翻板架上设置有翻板支撑 条，所述翻板支撑条的端部固定有翻板勾。
括输送固定架、板架输送皮带、板架输送马达、翻 板架、翻板轴、吸附气缸、吸盘、吸附架、输送同步 轮 、整板推块 和整板气缸 ，板架输送马达的活 动 端与输送同步轮传动连接，输送同步轮与板架输 送皮带传动连接，吸附气缸的固定端连接在输送 固定架上 ，吸附 架安装在吸附 气缸的活 动端上 ， 吸盘固定在吸附架上，整板气缸的固定端固定在 输送固定架上，整板推块固定在整板气缸的活动 端上 ，翻板架固定在翻板 轴上 ，翻板架上设置有 翻板支撑条 ，翻板支撑条的 端部固定有翻板 勾。 该放板机的 翻板机构的 结构稳定 ，节省人工 ，降 低生产成本，能够将PCB从斜立翻转为平放，更加 方便配合后续工序。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利

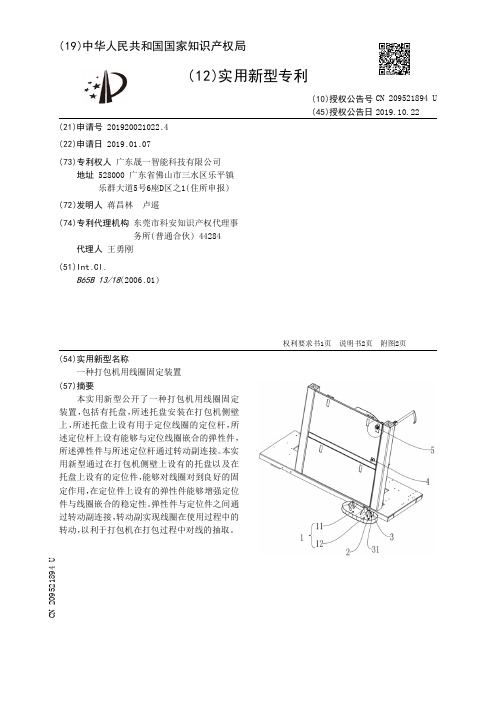

【CN209521894U】一种打包机用线圈固定装置【专利】
( 12 )实 用新型专利
(21)申请号 201920021022 .4
(22)申请日 2019 .01 .07
(73)专利权人 广东晟一智能科技有限公司 地址 528000 广东省佛山市三水区乐平镇 乐群大道5号6座D区之1( 住所申报 )
(72)发明人 蒋昌林 卢遥
装置 ，包括有托盘 ，所述托盘安装在打包机 侧壁 上 ，所述托盘上设有 用于定位线圈的 定位杆 ，所 述定位杆上设有能够与定位线圈嵌合的弹打 包机 侧壁上设 有的 托盘以 及在 托盘上设有的定位件，能够对线圈对到良好的固 定作用，在定位件上设有的弹性件能够增强定位 件与线圈嵌合的稳定性。弹性件与定位件之间通 过转动副连接，转动副实现线圈在使用过程中的 转动，以利于打包机在打包过程中对线的抽取。
(74)专利代理机构 东莞市科安知识产权代理事 务所(普通合伙) 44284
代理人 王勇刚
(51)Int .Cl . B65B 13/18(2006 .01)
(10)授权公告号 CN 209521894 U (45)授权公告日 2019.10.22
( 54 )实用新型名称 一种打包机用线圈固定装置
( 57 )摘要 本实 用新型公 开了一 种打 包机 用线圈固 定
实用新型内容 [0003] 本实用新型为克服上述现有技术所述的至少一种缺陷，提供一种打包机用线圈固 定装置 ，能 够在打包机使 用过程中对线圈起到固定作 用，解决 线圈 在打包机使 用过程中由 于侧翻而影响打包机使用的问题。 [0004] 为实现上述目的，本实用新型的技术方案是：一种打包机用线圈固定装置，包括有 托盘，所述托盘安装在打包机侧壁上，所述托盘上设有用于定位线圈的定位杆，所述定位杆 上设有能够与定位线圈嵌合的弹性件，所述弹性件与所述定位杆通过转动副连接。 [0005] 优选的，所述弹性件在所述定位杆上设有若干个，所述若干个弹性件相对于所述 定位杆呈喇叭状均匀分布设置。 [0006] 优选的，所述托盘设有第一盘体和第二盘体，所述第一盘体和所述第二盘体之间 呈夹角设置，在所述第一盘体和所述第二盘体上均设有所述定位杆。 [0007] 优选的，在打包机侧壁上设置有限制绳摆动的定位件。 [0008] 优选的，在打包机侧壁上设置有限位件，所述限位件设有第一滑杆和第二滑杆。 [0009] 优选的，所述弹性件上设有能够与线圈贴合的面。 [0010] 与现有技术相比 ，本实用新型的有益效果是：本实用新型通过在打包机侧壁上设 有的 托盘以 及在托盘上设有的 定位件 ，能 够对线圈对到良 好的固定作 用，在定位件上设有 的弹性件能够增强定位件与线圈嵌合的稳定性。弹性件与定位件之间通过转动副连接，转 动副实现线圈在使用过程中的转动，以利于打包机在打包过程中对线的抽取。

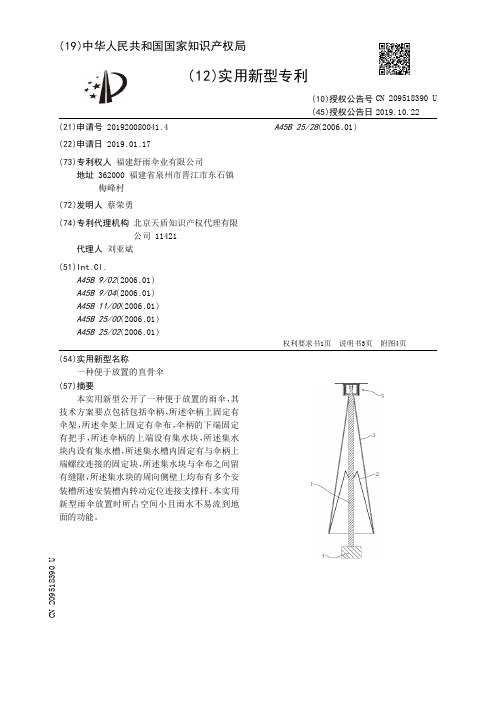

【CN209518390U】一种便于放置的直骨伞【专利】
实用新型内容 [0003] 针对现有技术存在的不足，本实用新型在于提供一种便于放置的直骨伞，具有雨 伞放置时所占空间小且雨水不易流到地面的功能。 [0004] 为实现上述目的，本实用新型提供了如下技术方案：一种便于放置的雨伞，包括伞 柄，所述伞柄上固定有伞架，所述伞架上固定有伞布，伞柄的下端固定有把手，所述伞柄的 上端设有集水块 ，所述集水块内设有集水槽 ，所述集水槽内固定有与伞柄上端螺纹连接的 固定块 ，所述集水块与伞布之间留有缝隙 ，所述集水块的 周向 侧壁上均布有多个安装槽所 述安装槽内转动定位连接支撑杆。 [0005] 通过采用上述技术方案，在放置雨伞时将雨伞收起并倒置，使得雨伞的占地面积 小，此时集水块与地面接触并起到支撑雨伞的作用，伞布上的水能够顺着伞布流到集水槽 内 ，从而使得雨伞上的水不会流到地面 ，并且在放置雨伞前可将支撑杆远离安装槽底部的 一面转动至于支撑块的 下端面平齐并定位 ，使得支撑杆对支撑块起到辅助支撑的 作 用，从 而使得雨伞不易翻倒，提高雨伞放置时的稳定性。 [0006] 本实用新型进一步设置为：所述安装槽的底部嵌有定位磁铁，所述支撑杆采用带 有磁性的材质制成，所述集水块的周向侧壁上设有旋转槽，所述旋转槽与安装槽相通，所述 旋转槽上转动连接有限 位块 ，所述限 位块上设有四个与安装槽对应的 放置槽 ；在不使 用支 撑杆时，支撑杆嵌入到安装槽内并与定位磁铁配合使其不易翻转。 [0007] 通过采用上述技术方案，在放置雨伞时，在支撑板转动至其远离安装槽底部的一 面与支撑块的 下端面平齐 ，转动限 位块使其与支撑板抵接 ，从而使得支撑板放置在地面上 时位置固定无法向上翻转，提高了支撑块的支撑面积，使得雨伞不易翻倒。 [0008] 本实用新型进一步设置为：所述安装槽的下端固定有限位板，所述支撑杆远离安 装槽的一面设有与限位板配合的限位槽。 [0009] 通过采用上述技术方案，当支撑板转动至其远离安装槽底部的一面与支撑块的下 端面平齐时 ，限位块嵌入限位槽内 ，使得支撑杆无法向下翻转 ，从而使得人们在放置支撑块 时更加方便，无需用手辅助支撑杆来防止其转动至支撑块的下端，便于人们使用。 [0010] 本实用新型进一步设置为：所述支撑杆远离安装槽的一面设有两个拉槽。 [0011] 通过采用上述技术方案，人们在翻转支撑杆时可通过拉槽来拉动翻转支撑杆，使 得支撑杆转动更加轻松方便。
【CN209582925U】全自动收胶机的收料装置【专利】
背景技术 [0002] 胶片冷却机是将塑炼胶或混炼胶经压片机压出的胶片进行冷却的装置。主要工艺 过程设备由涂隔离剂装置、夹侍提升运输带、挂胶冷却输送装置、切刀叠片装置、传动装置 以 及控制系统等组成。其中涂隔离剂装置有浸泡 和喷淋两种方法 ，切刀叠片装置有摆胶连 续折叠和切片叠放两种形式。随着科技的进步 ，胶片冷却机的生产效率也越来越高 ，但是目 前胶片冷却机的生产过程中大多是采用人工的方式进行收胶，这种方式工作效率低，而且 工作量大，已经无法满足胶片冷却机的生产需求了。
6 .根据权利要求5所述的全自动收胶机的收料装置，其特征在于：所述主机架（1）上设 有控制箱（5），所述第一传感器（44）、第二传感器（27）、中转电机（23）、支撑气缸控制阀均与 控制箱（5）电性连接。
Байду номын сангаас
2
CN 209582925 U
说 明 书
1/2 页
全自动收胶机的收料装置
技术领域 [0001] 本实用新型涉及一种全自动收胶机，特别涉及一种全自动收胶机的收料装置。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920061680 .6
(22)申请日 2019 .01 .15
(73)专利权人 浙江中瑞橡胶高分子材料股份有 限公司
地址 325200 浙江省温州市瑞安市南滨街 道远航路888号
(72)发明人 王一昊 倪春鸥 段钧春 柏财林
(10)授权公告号 CN 209582925 U (45)授权公告日 2019.11.05
权利要求书1页 说明书2页 附图1页
CN 209582925 U
CN 209582925 U
权 利 要 求 书
【CN209922648U】一种带有可自动伸缩收卷及定位锁合的收线器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920520610.2(22)申请日 2019.04.17(73)专利权人 东莞市盈晟智能科技有限公司地址 523000 广东省东莞市桥关镇坑村禾石路第二工业区27号B栋二楼(72)发明人 曾春旭 (74)专利代理机构 深圳胜博时代专利代理事务所(普通合伙) 44506代理人 黄海艳(51)Int.Cl.B65H 75/40(2006.01)B65H 75/42(2006.01)B65H 75/48(2006.01)(54)实用新型名称一种带有可自动伸缩收卷及定位锁合的收线器(57)摘要本实用新型公开一种带有可自动伸缩收卷及定位锁合的收线器。
包括上盖、线材和底座，上盖扣合于底座上，底座上安放有一转轮并位于转轮的正对面设置有对接槽，转轮的侧端面开设有收线槽，转轮的底部设置有集线槽，集线槽通过导线槽与收线槽连通，导线槽呈“S ”型，线材一端缠绕于收线槽内、另一端穿过导线槽并置于集线槽内，转轮的顶面设置有发条盒，上盖设置有一承接柱，承接柱顶端插入发条盒的中心处并穿过发条盒置于对接槽内，发条盒内安放有发条，发条的一端固定于发条盒的边侧、另一端固定于承接柱上。
本实用新型的线材一体式安装于内部，不需要另外加设连接结构，简化装配结构并保障线材性能的完整性。
权利要求书1页 说明书3页 附图5页CN 209922648 U 2020.01.10C N 209922648U权 利 要 求 书1/1页CN 209922648 U1.一种带有可自动伸缩收卷及定位锁合的收线器，其特征在于：包括上盖、线材和底座，所述上盖扣合于底座上，所述底座上安放有一转轮并位于转轮的正对面设置有对接槽，所述转轮的侧端面开设有收线槽，所述转轮的底部设置有集线槽，所述集线槽通过导线槽与收线槽连通，所述导线槽呈“S”型，所述线材一端缠绕于收线槽内、另一端穿过导线槽并置于集线槽内，所述转轮的顶面设置有发条盒，所述上盖设置有一承接柱，所述承接柱顶端插入发条盒的中心处并穿过发条盒置于对接槽内，所述发条盒内安放有发条，所述发条的一端固定于发条盒的边侧、另一端固定于承接柱上。
【CN209322000U】一种Tray盘搬运机构【专利】
权利要求书1页 说明书3页 附图2页
CN 209322000 U源自CN 209322000 U
权 利 要 求 书
1/1 页
1 .一种Tray盘搬运机构，该Tray盘为方形盘，所述方形盘上端设置有若干均布的料槽， 所述方形盘的四 周均为平面 ，所述搬运机构包括工作台 ，其特征在于 ：所述工作台上设置有 水平往复运动的搬运模组 ，所述搬运模组包括水平设置的 第一安装板 ，所述第一安装板四 周设置有若干第一安装杆，所述第一安装杆上均对应所述方形盘的四周设置有朝下的第一 吸盘，所述第一安装板上端设置有第一支撑，所述第一支撑与第一升降板连接，所述第一升 降板上下移动设置在第一移动板上。
附图说明 [0011] 图1为Tray盘示意图。
3
CN 209322000 U
说 明 书
2/3 页
[0012] 图2为本实用新型整体示意图。 [0013] 以上附图中，Tray盘1，料槽101，搬运模组2，第一安装板201，第一安装杆202，第一 吸盘203，第一支撑204，第一升降板205，第一移动板206，第一导轨207，第一气缸208，第一 安装架209，第一同步带210，第一电机211，第二导轨212，腰型孔213。
方形盘上端设置有若干均布的料槽，方形盘的四 周均为平面 ，搬运机构包括工作台 ，工作台上设 置有水平往复运动的搬运模组 ，搬运模组包括水 平设置的第一安装板，第一安装板四周设置有若 干第一安装杆，第一安装杆上均对应方形盘的四 周设置有朝下的第一吸盘，第一安装板上端设置 有第一支撑 ，第一支撑与第一升降 板连接 ，第一 升降板上下移动设置在第一移动板上。本实用新 型采 用自 动搬运 ，效率高 还可以防 止人手接触 ， 不对产品造成污染也提高了人身安全，自动化机 械设备 相对于人工搬运 ，动作稳定 ，取放动作受 软件控 制 ，不容易造成位置偏差 ，保证了生产效 率，提高了企业效益。
【CN209735366U】一种无张力放卷装置【专利】
2
CN 209735366 U
说 明 书
1/3 页
一种无张力放卷装置
技术领域 [0001] 本实用新型涉及滤芯制造领域，具体涉及一种无张力放卷装置。
背景技术 [0002] 工业滤芯被广泛应用于化工食品等生产过程中，用于对工业污水进行净化，从而 达到对污水分级再利用的目的。目前的工业滤芯是由多种膜层堆叠之后，在卷绕在中心管 上形成的。 [0003] 在工业滤芯制作工艺中，原材料都是成卷出现的，需要先将其进行放卷，再将其裁 剪加工成需要的形状。在放卷的过程中，为了保证下一工序顺利进行，对放卷过程中产生的 张力需要严格控制 ，同时 ，放卷出来的膜片需要沿着设定的方向 和轨道进行传输 ，若其传输 方向发生偏移，则会影响下一工序的顺利进行。 [0004] 现有的放卷装置一般都是在膜片料卷的输出口设置张力传感器，测量输出放卷之 后输出的膜片的张力，这种测量张力的方法需要在测量之后对放卷速度进行调整，由于其 反馈的 延后性 ，使得已 经被放卷的 膜片的张 力并不一定符合要求。同时现有技术中采 用的 伺服控制系统来防止放卷之后的膜片跑偏，这种控制系统对于跑偏之后的膜片调节并不是 很准时有效。同时 ，伺服控制系统和张力传感器的精度要求较高 ，从而使得整个放卷装置的 成本较高。
【CN209522277U】一种自动收料系统【专利】
(51)Int .Cl . B65G 47/90(2006 .01)
(10)授权公告号 CN 209522277 U (45)授权公告日 2019.10.22
( 54 )实用新型名称 一种自动收料系统
( 57 )摘要 本实 用新型公开了一种自 动收料系统 ，包括
壳 体 、支块 、模板流水线 、第一吸 盘 和储物柜 ，所 述壳体底部的一侧设有储物柜，储物柜一侧的壳 体底部设有气管接口 ，所述气管接口上方的壳体 内部设有收料室，收料室底部的一侧设有模板流 水线，所述模板流水线下方的收料室底部一侧设 有支台 ，支台顶端的中心位置处设有第一吸 盘 ， 所述第一吸盘顶端的收料室内部设有裁切工位， 所述支台一侧的收料室底部设有支架，支架顶端 的中心位置处设有液晶显示屏，所述不合格品盒 远离机械手一侧的收料室底部设有CCD检验工 位。本实用新型不仅降低了收料系统使用时工作 人员的劳动强度，避免了收料系统故障时无法及 时维护的问题，而且提高了收料系统使用时的便 捷性。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920181817 .1
(22)申请日 2019 .01 .18
(73)专利权人 东莞市高东电子科技有限公司 地址 523000 广东省东莞市横沥镇隔坑村 智谷科技园B2栋2楼
(72)发明人 田贻富 张江波
(74)专利代理机构 深圳灼华创睿专利代理事务 所(普通合伙) 44524
7 .根据权利要求1所述的一种自动收料系统，其特征在于：所述第二电机（25）上方的壳 体（1）外侧壁上设有警报器（11），且警报器（11）的输入端与PLC编程控制器（5）的输出端电 性连接。
2
CN 209522277 U
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920208599.6
(22)申请日 2019.02.18
(73)专利权人 东莞市中亚电缆有限公司
地址 523075 广东省东莞市中堂镇东泊村
大新围工业区
(72)发明人 沈汉财
(51)Int.Cl.
B65H 75/24
(2006.01)
B65H 49/20
(2006.01)
(54)实用新型名称
一种放带直径可调的放带机
(57)摘要
本实用新型涉及一种放带直径可调的放带
机，包括机体，所述机体上设置有直径调节组件，
所述直径调节组件包括与机体固定的圆盘、开设
在圆盘中心并沿圆盘厚度方向贯穿圆盘的通口、
转动连接在机体上并沿通口穿设过圆盘的螺杆、
套设在螺杆外部并与螺杆螺纹配合的套筒、多个
一端铰接在套筒周侧壁上的连接杆、与连接杆的
另一端铰接的固定杆、固定在固定杆远离连接杆
一侧的侧壁上的弧形板以及开设在圆盘上供固
定杆滑移的滑移口，所述圆盘上与所述固定杆延
伸至滑移口内的一端设置有限位组件。本实用新
型具有调节放带机放带直径、提高放带机适用范
围的效果。
权利要求书1页 说明书3页 附图1页
CN 209522419 U
2019.10.22
C
N
2
0
9
5
2
2
4
1
9
U
1.一种放带直径可调的放带机，包括机体(1)，其特征在于：所述机体(1)上设置有直径
调节组件(2)，所述直径调节组件(2)包括与机体(1)固定的圆盘(21)、开设在圆盘(21)中心
并沿圆盘(21)厚度方向贯穿圆盘(21)的通口(22)、转动连接在机体(1)上并沿通口(22)穿
设过圆盘(21)的螺杆(23)、套设在螺杆(23)外部并与螺杆(23)螺纹配合的套筒(24)、多个
一端铰接在套筒(24)周侧壁上的连接杆(25)、与连接杆(25)的另一端铰接的固定杆(26)、
固定在固定杆(26)远离连接杆(25)一侧的侧壁上的弧形板(27)以及开设在圆盘(21)上供
固定杆(26)滑移的滑移口(28)，所述圆盘(21)上与所述固定杆(26)延伸至滑移口(28)内的
一端设置有限位组件(3)。
2.根据权利要求1所述的一种放带直径可调的放带机，其特征在于：所述限位组件(3)
包括固定在固定杆(26)端部并与滑移口(28)卡接的横杆(31)。
3.根据权利要求2所述的一种放带直径可调的放带机，其特征在于：所述限位组件(3)
还包括套设在横杆(31)两端并与横杆(31)转动配合的滚轮(32)。
4.根据权利要求1所述的一种放带直径可调的放带机，其特征在于：所述通口(22)的内
壁上开设有环形槽(221)，所述螺杆(23)的周侧壁上固定连接有与所述环形槽(221)转动配
合的环形块(231)。
5.根据权利要求1所述的一种放带直径可调的放带机，其特征在于：所述螺杆(23)远离
所述圆盘(21)的一端可拆卸连接有摇杆(4)。
6.根据权利要求5所述的一种放带直径可调的放带机，其特征在于：所述摇杆(4)的端
部开设有与所述螺杆(23)卡接的方形口(41)，所述螺杆(23)端部的截面呈方形。
7.根据权利要求5所述的一种放带直径可调的放带机，其特征在于：所述机体(1)上开
设有用于放置所述摇杆(4)的储物槽(11)。
8.根据权利要求1所述的一种放带直径可调的放带机，其特征在于：所述圆盘(21)与所
述机体(1)之间固定连接有加固杆(12)。
权 利 要 求 书
1/1页
2
CN 209522419 U
