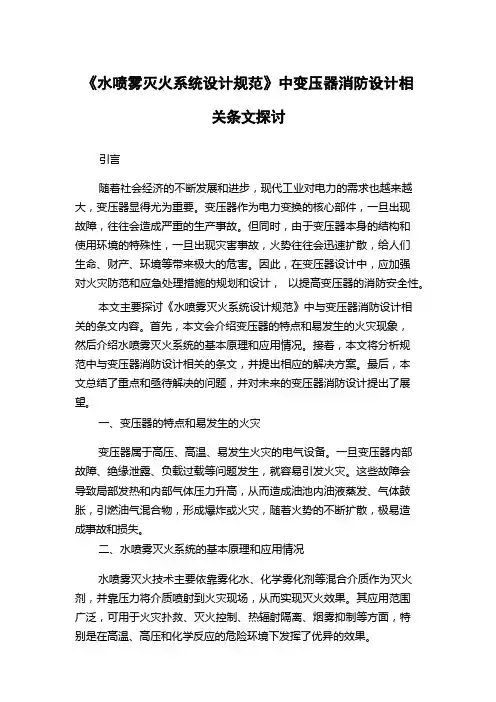

《水喷雾灭火系统设计规范》中变压器消防设计相关条文探讨
引言随着社会经济的不断发展和进步，现代工业对电力的需求也越来越大，变压器显得尤为重要。
变压器作为电力变换的核心部件，一旦出现故障，往往会造成严重的生产事故。
但同时，由于变压器本身的结构和使用环境的特殊性，一旦出现灾害事故，火势往往会迅速扩散，给人们生命、财产、环境等带来极大的危害。
因此，在变压器设计中，应加强对火灾防范和应急处理措施的规划和设计，以提高变压器的消防安全性。
本文主要探讨《水喷雾灭火系统设计规范》中与变压器消防设计相关的条文内容。
首先，本文会介绍变压器的特点和易发生的火灾现象，然后介绍水喷雾灭火系统的基本原理和应用情况。
接着，本文将分析规范中与变压器消防设计相关的条文，并提出相应的解决方案。
最后，本文总结了重点和亟待解决的问题，并对未来的变压器消防设计提出了展望。
一、变压器的特点和易发生的火灾变压器属于高压、高温、易发生火灾的电气设备。
一旦变压器内部故障、绝缘泄露、负载过载等问题发生，就容易引发火灾。
这些故障会导致局部发热和内部气体压力升高，从而造成油池内油液蒸发、气体鼓胀，引燃油气混合物，形成爆炸或火灾，随着火势的不断扩散，极易造成事故和损失。
二、水喷雾灭火系统的基本原理和应用情况水喷雾灭火技术主要依靠雾化水、化学雾化剂等混合介质作为灭火剂，并靠压力将介质喷射到火灾现场，从而实现灭火效果。
其应用范围广泛，可用于火灾扑救、灭火控制、热辐射隔离、烟雾抑制等方面，特别是在高温、高压和化学反应的危险环境下发挥了优异的效果。
目前，水喷雾灭火系统的应用越来越广泛，已在电气设备、核电设备、挖掘机、航空器等领域得到了广泛使用，并且在一些行业中已经形成了行业标准和技术规范，成为现代消防技术的重要组成部分。
三、规范中与变压器消防设计相关的条文1. 设计时需考虑消防安全性规范要求在设计变压器时，应考虑其消防安全性，制定相应的消防安全管理措施。
在变压器的设计、安装、运行和维护过程中，应遵守相关国家和地区的消防安全规范和要求，尤其是将火灾防范和应急处理作为重点考虑，以提高变压器的消防安全性。
核电厂变压器水喷雾消防设计浅析
核电厂变压器水喷雾消防设计浅析摘要：油浸式变压器水喷雾消防系统为变压器提供可靠的消防保证。
本文对核电厂变压器消防的管道布置，喷头选型，支架布置等方面进行介绍，根据工程经验，提出几点建议，可供核电项目变压器消防人员参考。
关键词：核电厂；变压器；消防设计；近年来，工业厂房火灾事故频发，不仅造成了巨额的经济损失，也对人民的生命造成了巨大的威胁。
消防救援的重要性也被再次凸显，同时不容忽视的还有自动灭火系统的灭火、防护冷却、阻碍火势蔓延功能。
核电厂的安全一直受到各界的广泛关注，固定式自动灭火系统以其响应迅速的特点，在核电厂各重要区域成为消防系统的重要组成部分。
本文主要介绍核电厂油浸式变压器消防设计一般原则及需要注意的事项。
1 油浸式变压器变压器种类众多，按冷却方式可分为：干式变压器，油浸式变压器。
干式变压器依靠空气对流进行自然冷却或增加风机进行冷却，没有冷却油，无需设置独立的固定消防系统。
而油浸式变态器采用油作为冷却介质，国标GB50219-2014规定，油浸式变压器必须设置水喷雾自动灭火系统。
目前，国内大部分核电厂使用的是油浸式变压器。
2 水喷雾灭火系统管径预估首先，需确定变压器的保护面积，总保护面积S应根据变压器外表面积S1（应减掉底面面积），集油坑面积S2（计算时应减掉变压器的投影面积）以及油枕的表面积S3确定。
根据规范要求，油浸式电力变压器的供给强度度q1不小于20L/（min·m2），集油坑消防供给强度q2不小于6L/（min·m2）。
由保护面积与喷雾强度可得到计算流量：Q1=q1×（S1+S3）+q2×S2；计算流量再乘以1.05~1.2的安全系数后，可作为系统估算流量Q2，进而对系统管径进行预估。
核电厂主变、厂变区域使用的消防主干管管径在DN150-DN200之间；锅炉变、辅助变等消防主干管管径在DN100-DN150之间。
3 水雾喷头的选择水雾喷头型号、种类众多，普通火力发电厂一般使用ZSTWB系列喷头。
变压器水喷雾消防系统结构及异常分析
变压器水喷雾消防系统结构及异常分析摘要：随着社会的进步，安全生产的压力不断增大，水喷雾消防系统是变压器常见的消防装置，联变消防系统正常工作，是防止变压器火灾的最后一道防线，本文结合现场工作实际，介绍变压器水喷雾消防系统的结构及常见的异常分析。
关键词：水喷雾消防；结构；异常分析1 前言变压器是变电站最昂贵、最重要的设备之一，在电力系统中发挥着“心脏”的功能，一旦发生故障，将可能导致整个区域内的电力网瘫痪，造成不可估计的损失。
油浸式变压器内部充满几十上百吨绝缘油，一旦发生内部故障，容易造成火灾事故。
随着经济发展，电网规模不断长大，变电站逐渐由“有人值守”转为“无人值守”，为油浸式变压器设置一套完善、有效的自动灭火设施非常必要，变压器发生火灾时，消防系统通过快速分析变压器运行状态及火灾信号，自动启动消防灭火系统，可第一时间控制火情，保证人员、设备和电网的安全，减轻伤亡。
变压器消防系统一般分为水喷雾、泡沫灭火、排油注氮消防系统，水喷雾消防系统是最常见的变压器消防设施之一，保证变压消防系统正常运行，至关重要。
2 变压器水喷雾消防系统的组成水喷雾灭火系统主要由: 水源、供水管网、消防泵系统、稳压系统、雨淋阀组、水喷雾喷头、感温探测系统及控制设备组成。
2.1 水源由消防水池（地下蓄水池）提供，储水量一般在150-300t之间，变电所内的消防用水应能保证在火灾延续时间内, 供给变压器水喷雾灭火的总用水量，系统连续供水不小于0.4小时。
2.2 消防泵系统消防水泵是水喷雾灭火系统的动力源，消防泵采用一用一备或两用一备。
消防泵就地设置控制柜，控制方式分为手动和自动，正常时运行在自动状态，当管道压力下降到一定值（一般0.3Mpa），经一定延时，消防泵启动，消防泵启动后需手动停止。
2.3 稳压系统变压器水喷雾消防系统采用消防管网预先储压，压力保持在0.4-0.6MPa之间，提高响应速度，稳压系统由隔膜式气压罐、2台稳压泵、电节点压力表、控制柜组成。
关于变压器水喷雾的设计探讨
4油浸变压器水喷雾防火系统设计要点
第一，确定变压器的保护面积。变压器保护面积包括扣除底面面积以外的变压器油箱外表面面积，散热器的外表面面积，油枕及集油坑的投影面积。由于变压器外形复杂不规则，在确定保护面积时，一般将变压器调整成能够包容保护对象的规则体或规则体的组合体，然后按规则体或组合体的外表面面积确定保护面积。
（2）变压器水喷雾管道安装完毕后，应做水喷雾包络试验，并根据现场实际情况调整喷头角度，保证变压器全部被水雾包络。
（3）水喷雾喷头截面积小，如长期暴露在扬尘场所，容易导致管道堵塞，系统无法正常工作，水雾喷头应带防尘罩。同时，当变压器设置于室外时，水雾喷头宜带防尘帽。
（4）当发生火灾时，变压器油泄入集油坑，然后通过事故排油管道排入变压器事故油池，水喷雾开启后，大量的消防水也会流入集油坑，并通过事故排油管道排入变压器事故油池，设计变压器事故油池及事故排油管道时，需同时考虑消防水排入的情况。
本文通过分析电厂及变电站中油浸变压器防火规范的要求，介绍水喷雾保护油浸变压器的灭火系统，描述灭火系统的设计要点，灭火原理，系统组成等。
1变压器灭火系统种类
用于保护变压器的灭火系统主要有：二氧化碳气体灭火系统、排油注氮灭火系统，水喷雾灭火系统等。由于二氧化碳等气体灭火系统受风力等影响较大，而且造价高，很少用于室外变压器的灭火。排油注氮灭火系统属于主动灭火方式，具有防火防爆的性能，由于其占地面积小，系统简单，运行维护方便等，已广泛用于变电站等场所。但设备只能防火，不能控制火灾的蔓延。水喷雾灭火系统技术较为成熟，在国内外对变压器防火应用最为普遍。
变压器水喷雾灭火系统及其优化探析
变压器水喷雾灭火系统及其优化探析摘要：结合《火力发电厂与变电所设计防火标准》中的地11.5.4条规定：“单台容量为125MV·A及以上的油浸变压器、200Mvar及以上的油浸电抗器应设置水喷雾灭火系统或其他固定式灭火装置”，水喷雾灭火系统在变压器中应用设计差异性较为明显，为优化设计，节省设计费用，提升水喷雾灭火系统的性能，本文结合目前水喷雾消防系统在变压器中的设计应用，提出一些优化策略。
关键词：变压器；水喷雾灭火系统；优化策略前言在变电站中电力变压器是最为关键的电气设备，其中油浸式变压器的应用范围最为广泛，变压器作为绝佳的绝缘介质可以有效减少火灾的发生，但是如果变压器出现温度过高、短路等问题，就会造成火灾事故的发生，进而会造成巨大的财产损失，同时也可能会带来人员伤亡事件，根据变电站防火设计要求，对大于等于125MV·A的变压器除了要设置消火栓、移动灭火装置、消防沙池等没灭火设备，还应该设置如水喷雾消防系统等固定灭火设备，在变压器中设置水喷雾消防系统能有效应对变电站复杂的火灾事故。
1变压器水喷雾灭火系统的特点与工作原理1.1 水喷雾灭火系统的特点水喷雾灭火系统是一种高效的灭火系统，可以应对复杂的火灾事故，它是利用水雾喷头采用雾化技术将水滴进行雾化处理后实现灭火，同时水喷雾灭火系统也有防护冷却的功能，它构成极其精巧，主要由水源、消防水泵、雨淋阀组和水雾喷头等构成，主要有一下特点个：第一，可以应对火灾事故复杂且危险性高的灭火；第二，可以应对固体火灾事故，也可以扑灭液体、电气火灾事故；第三，水喷雾灭火系统不仅仅可以应对火灾，也可以实现快速的冷却，对火势也有控制作用。
目前，我国电力领域、石化领域均配备了水喷雾灭火系统，在很多变电站中的应用十分广泛[1]。
1.2 水喷雾的灭火原理水喷雾的应用原理主要包含以下方面：第一，表面冷却原理，利用水滴成雾的原理实现灭火，对于相同体积的水，将其利用雾化技术喷射出来，其辐射面积和威力会成百倍的增加，当雾化的水滴喷射到火灾面上，会让大面积的燃烧物质的表层温度迅速降低，且其温度会降低到满足物质热分解所需的温度临界点下，中断热分解，从而实现灭火；第二，窒息，在应用水喷雾灭火系统时，水雾在受到热传递作用后会分解成大于原体积近1700倍水蒸气，从而降低燃烧面的含氧量，燃烧在缺乏氧气支持后，就中断燃烧，从而实现阻断火灾的目的；第三，乳化，应用水喷雾灭火系统在应对液体火灾时，其原理主要是利用水雾喷射的巨大冲击力，在火灾面形成巨大的搅动力量，从而让液体可燃物的状态发生乳化现象，利用乳化层阻断了火灾；第四，稀释，在应用水喷雾灭火系统应对水溶性液体火灾时，利用以上综合性的原理达到了灭火目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核电厂变压器水喷雾消防设计浅析
发表时间：2018-05-21T11:19:34.843Z 来源：《基层建设》2018年第5期作者：郑民发
[导读] 摘要：油浸式变压器水喷雾消防系统为变压器提供可靠的消防保证。
中国能源建设集团广东省电力设计研究院有限公司广州 510663
摘要：油浸式变压器水喷雾消防系统为变压器提供可靠的消防保证。
本文对核电厂变压器消防的管道布置，喷头选型，支架布置等方面进行介绍，根据工程经验，提出几点建议，可供核电项目变压器消防人员参考。
关键词：核电厂；变压器；消防设计；
近年来，工业厂房火灾事故频发，不仅造成了巨额的经济损失，也对人民的生命造成了巨大的威胁。
消防救援的重要性也被再次凸显，同时不容忽视的还有自动灭火系统的灭火、防护冷却、阻碍火势蔓延功能。
核电厂的安全一直受到各界的广泛关注，固定式自动灭火系统以其响应迅速的特点，在核电厂各重要区域成为消防系统的重要组成部分。
本文主要介绍核电厂油浸式变压器消防设计一般原则及需要注意的事项。
1 油浸式变压器
变压器种类众多，按冷却方式可分为：干式变压器，油浸式变压器。
干式变压器依靠空气对流进行自然冷却或增加风机进行冷却，没有冷却油，无需设置独立的固定消防系统。
而油浸式变态器采用油作为冷却介质，国标GB50219-2014规定，油浸式变压器必须设置水喷雾自动灭火系统。
目前，国内大部分核电厂使用的是油浸式变压器。
2 水喷雾灭火系统管径预估
首先，需确定变压器的保护面积，总保护面积S应根据变压器外表面积S1（应减掉底面面积），集油坑面积S2（计算时应减掉变压器的投影面积）以及油枕的表面积S3确定。
根据规范要求，油浸式电力变压器的供给强度度q1不小于20L/（min·m2），集油坑消防供给强度q2不小于6L/（min·m2）。
由保护面积与喷雾强度可得到计算流量：Q1=q1×（S1+S3）+q2×S2；计算流量再乘以1.05~1.2的安全系数后，可作为系统估算流量Q2，进而对系统管径进行预估。
核电厂主变、厂变区域使用的消防主干管管径在DN150-DN200之间；锅炉变、辅助变等消防主干管管径在DN100-DN150之间。
3 水雾喷头的选择
水雾喷头型号、种类众多，普通火力发电厂一般使用ZSTWB系列喷头。
而目前国内核电使用较多的是威景系列的高速水雾喷头。
该系列喷头进水与出水方向成90度夹角，1/2’’NPT外螺纹接口，雾化角由30°、60°、90°及120°组成，流量系数K最小为17.3，最大可达到72，种类齐全。
根据目前国内核电变压器水喷雾系统喷头使用现状，建议对变压器本体选用雾化角为90°或120°的喷头，油枕建议选用120°喷头，集油坑建议选用90°喷头。
K系数的确定可根据喷头的初步布置及估算流量协调确定，变压器本体及油枕建议选用K系数40以上的喷头，集油坑喷头K系数可适当减小。
核电厂的变压器一般布置在室外，喷头的喷雾曲线容易受到室外风力的影响，选用大K系数的喷头可减小室外风力对喷雾曲线的影响。
4 水雾喷头的布置
水雾喷头的布置合理与否，直接关系到变压器是否被全方位保护。
国标GB 50219中第3.2章节给出了详细的喷头布置要求，其中对油浸变压器的喷头布置提出两点要求：a 变压器绝缘子升高孔口、油枕、散热器、集油坑应设置水雾喷头保护；b 水雾喷头之间的水平距离与垂直距离应满足水雾锥相交的要求。
除根据规范要求进行布置外，还需注意以下几点。
由供货商提供的水雾喷头洒水曲线。
不同的喷头K系数、雾化角对应着不同的洒水曲线，不同的洒水曲线对应着该种喷头的有效喷射距离及覆盖面积。
这两个指标直接影响水雾喷头的布置间距，所以在消防管道贴近环绕变压器布置的情况下，选用120°雾化角的喷头可以增大单个喷头的保护面积。
K系数在40以上，120°雾化角的喷头有效喷射距离一般在1.5m左右，根据变压器区域的设备布置，消防管道一般布置在变压器外侧0.8m~1.2m处，此时，喷头的布置间距在1.3m~1.8m范围内是比较合适的。
核电厂主变压器高度一般在5m左右，厂用变压器高度一般在4.5m左右，根据工程经验，布置三层喷头是比较常见的做法。
顶层喷头保护变压器顶部区域，中间层喷头保护变压器侧面中上部区域，下层喷头保护变压器侧面下部区域，同时可兼顾部分集油坑面积。
油枕处应单独设置喷头进行保护，不计在此三层喷头范围内。
水雾喷头、管道与电气设备带电（裸露）部分的安全净距宜符合现行行业标准《高压配电装置设计技术规程》DL/T 5352的规定。
进行喷头与管道布置时必须严格执行此项规定。
有工程实例显示，安全净距不足，不仅影响电气设备，同时因电磁感应原理，喷头或管道有可能此因被破坏。
GB 50219-1995年版规范中要求保护变压器顶部的水雾不应直接喷向高压套管，但在GB 50219-2014年版规范中已将此条删除，并在条文解释中给出结论，水雾直接向高压绝缘套管喷洒是安全的。
用于集油坑保护的喷头高度需设置合理，过高的喷头，其有效射程超出范围，雾化效果减弱。
过低的喷头，其数量增加，同时人阻碍人员通行。
故水雾喷头建议选择雾化角为60°或90°，其有效射程长，此时可将喷头布置在2m左右的高度，即可以有效保护集油坑，也不会阻碍人员通行。
5 消防管道与支架布置
核电变压器消防采用内外热镀锌无缝钢管，公称直径大于等于65的管道采用法兰连接，公称直径小于65的采用螺纹连接。
管道采用法
兰进行分段时，为便于运输安装，管道直管段长度不宜超过5m；为保证管道镀锌质量，分段后每段管道弯头个数不宜超过两个。
根据三层喷头的布置方案，可将管道布置成环状，设置两层环管，顶层环管高度可与变压器本体高度齐平；底层环管高度宜在2m左右，方便布置保护变压器底层喷头与保护集油坑喷头。
与喷头连接的小支管，从主管接出来后，宜连接两个90°弯头后与喷头连接，组成万向接头形式，方便现场根据变压器外形将喷头方向与角度进行适应性调整。
由于水喷雾系统压力较大，系统启动时，水流对管网产生巨大的冲击力。
所以管道支架的设置间距不宜过大，环状管网每边的支架个数建议不少于两个。
支架形式可大致分为独立支架与立管支架。
独立支架指在油池底生根立柱型钢（H型钢、槽钢或工字钢），在管道标高处设置悬臂支架或三角架固定管道。
立管支架指在环管处设置等径三通，使管道下伸至油池底，并采用法兰盲板与油池底进行固定。
独立支架灵活性强，在现场环管微调的情况下，可通过悬臂长度进行支架调整。
立管支架形式可在立管接出支管连接喷头，方便布置底层喷头与保护集油坑喷头；同时，立管支架其实为消防管道本体，环管与多个立管形成更加稳固的框架性结构，受力条件更好，整个系统更牢固。
但现场变更调整困难也是立管支架不可忽略的缺点，管道调整“牵一发而动全身”。
两种支架形式的选用应根据项目工程实际情况仔细评估后确定。
6 系统校核计算与现场试喷实验
系统设计完成后，应采用专业软件进行系统计算。
必须保证系统最不利点喷头处的压力不小于0.35MPa以保证喷头的雾化效果。
复核管径的选择是否合适，水流速度宜在经济流速5m/s以下。
复核系统所需最低流量是否满足需求或喷水强度是否满足规范。
复核系统入口压力是否与供水管网压力匹配。
核电消防水自消防泵房起，经过核岛后进入常规岛，进入常规岛压力降至1.0MPa，变压器消防系统从常规岛消防环管接出，其接出点压力在0.85MPa左右。
经过计算得到的变压器消防系统入口压力不能超过上述压力值，否则需对系统进行调整。
变压器水喷雾系统现场安装调试完毕后，需要进行现场试喷实验。
现场试喷实验可以直观查看水喷雾的覆盖情况，对覆盖不足的区域进行喷头朝向调整或增加喷头处理，同时可以检测管道和喷头是否存在堵塞的情况。
7 结语
变压器消防系统是核电厂消防系统的重要组成部分。
本文从设计角度出发，对核电厂变压器水喷雾消防系统的设计过程进行简要梳理，对喷头选型、管道布置、喷头布置、支架布置等问题进行了分析、探索，并提出了适当建议。
核电消防设计人员在进行变压器消防设计时应根据项目需求，总结已建工程实例经验，比对分析，合理选型，才能更好地完成变压器水喷雾消防设计工作。
参考文献：
[1]GB 50219-2014 水喷雾灭火系统技术规范[S]
[2]GB 50974-2014消防给水及消火栓系统技术规范[S]
[3]DL/T 5352-2006 高压配电装置设计技术规程[S]。
