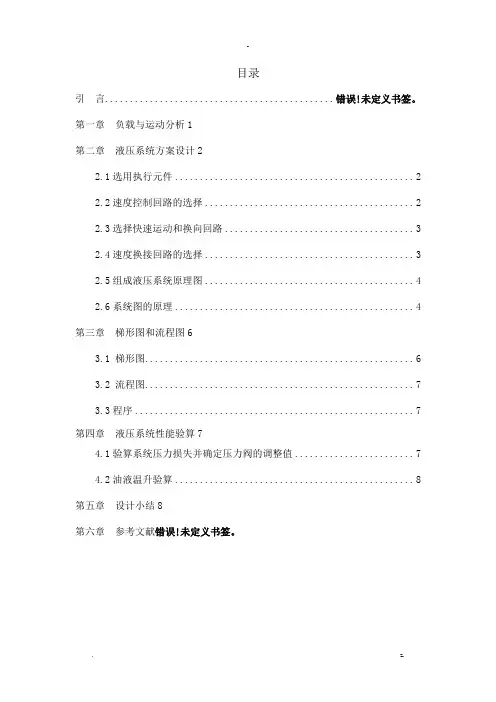

目录引言.............................................. 错误!未定义书签。
第一章负载与运动分析1第二章液压系统方案设计22.1选用执行元件 (2)2.2速度控制回路的选择 (2)2.3选择快速运动和换向回路 (3)2.4速度换接回路的选择 (3)2.5组成液压系统原理图 (4)2.6系统图的原理 (4)第三章梯形图和流程图63.1 梯形图 (6)3.2 流程图 (7)3.3程序 (7)第四章液压系统性能验算74.1验算系统压力损失并确定压力阀的调整值 (7)4.2油液温升验算 (8)第五章设计小结8第六章参考文献错误!未定义书签。
引言液压系统已经在各个部门得到越来越广泛的应用，而且越先进的设备，其应用液压系统的部门就越多。
液压传动是用液体作为来传递能量的，液压传动有以下优点：易于获得较大的力或力矩，功率重量比大，易于实现往复运动，易于实现较大围的无级变速，传递运动平稳，可实现快速而且无冲击，与机械传动相比易于布局和操纵，易于防止过载事故，自动润滑、元件寿命较长，易于实现标准化、系列化。
液压传动的根本目的就是用液压介质来传递能量，而液压介质的能量是由其所具有的压力及力流量来表现的。
而所有的根本回路的作用就是控制液压介质的压力和流量，因此液压根本回路的作用就是三个方面：控制压力、控制流量的大小、控制流动的方向。
所以根本回路可以按照这三方面的作用而分成三大类：压力控制回路、流量控制回路、方向控制回路。
第一章负载与运动分析负载分析中，暂不考虑回油腔的背压力，液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。
因工作部件是卧式放置，重力的水平分力为零，这样需要考虑的力有：夹紧力，导轨摩擦力，惯性力。
在对液压系统进展工况分析时，本设计实例只考虑组合机床动力滑台所受到的工作负载、惯性负载和机械摩擦阻力负载，其他负载可忽略。
〔1〕工作负载F W工作负载是在工作过程中由于机器特定的工作情况而产生的负载，对于金属切削机床液压系统来说，沿液压缸轴线方向的切削力即为工作负载，即〔2〕阻力负载Ff阻力负载主要是工作台的机械摩擦阻力，分为静摩擦阻力和动摩擦阻力两局部。

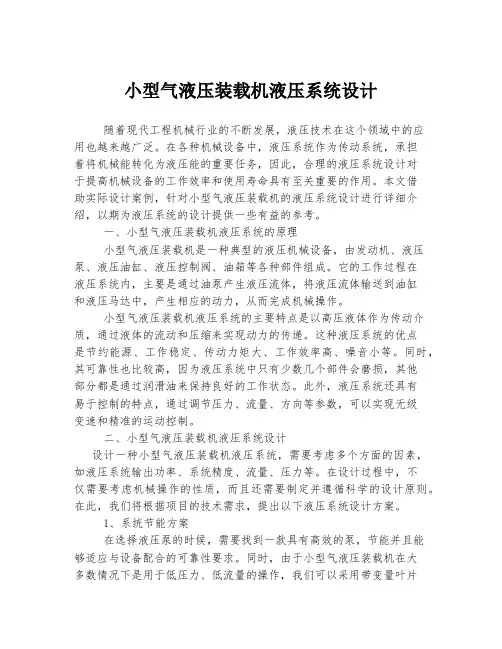

小型气液压装载机液压系统设计
小型气液压装载机液压系统设计随着现代工程机械行业的不断发展，液压技术在这个领域中的应用也越来越广泛。
在各种机械设备中，液压系统作为传动系统，承担着将机械能转化为液压能的重要任务，因此，合理的液压系统设计对于提高机械设备的工作效率和使用寿命具有至关重要的作用。
本文借助实际设计案例，针对小型气液压装载机的液压系统设计进行详细介绍，以期为液压系统的设计提供一些有益的参考。
一、小型气液压装载机液压系统的原理小型气液压装载机是一种典型的液压机械设备，由发动机、液压泵、液压油缸、液压控制阀、油箱等各种部件组成。
它的工作过程在液压系统内，主要是通过油泵产生液压流体，将液压流体输送到油缸和液压马达中，产生相应的动力，从而完成机械操作。
小型气液压装载机液压系统的主要特点是以高压液体作为传动介质，通过液体的流动和压缩来实现动力的传递。
这种液压系统的优点是节约能源、工作稳定、传动力矩大、工作效率高、噪音小等。
同时，其可靠性也比较高，因为液压系统中只有少数几个部件会磨损，其他部分都是通过润滑油来保持良好的工作状态。
此外，液压系统还具有易于控制的特点，通过调节压力、流量、方向等参数，可以实现无级变速和精准的运动控制。
二、小型气液压装载机液压系统设计设计一种小型气液压装载机液压系统，需要考虑多个方面的因素，如液压系统输出功率、系统精度、流量、压力等。
在设计过程中，不仅需要考虑机械操作的性质，而且还需要制定并遵循科学的设计原则。
在此，我们将根据项目的技术需求，提出以下液压系统设计方案。
1、系统节能方案在选择液压泵的时候，需要找到一款具有高效的泵，节能并且能够适应与设备配合的可靠性要求。
同时，由于小型气液压装载机在大多数情况下是用于低压力、低流量的操作，我们可以采用带变量叶片的液压泵，并通过调节其流量来调节最优的系统运行压力。
2、精准控制和流量控制方案在设计小型气液压装载机液压系统时，必须确保其能够满足各种不同的运动控制需求。
液压千斤顶使用与维护PPT课件
第20页/共63页
同步液压千斤顶
第21页/共63页
三、液压千斤顶工作原理
第22页/共63页
三、液压千斤顶工作原理
一、液压千斤顶工作原理 1、液压基础理论（帕斯卡原理）：施加在
静止液体任一点的压力，将以同等大小压力向 该点所有方向传递。（这意味着当使用多个液 压缸时，每个液压缸将按各自的速度推或拉， 而这些速度取决于移动负载所需的压力。在液 压缸承载能力范围相同的情况下，承载最小载 荷的液压缸会首先移动，承载最大载荷的液压 缸最后移动。为使液压缸同步运动，以达到载 荷在任一点以同一速度被顶升，一定要在系统 中使用控制阀或同步顶升系统元件）。
本体高度、本体外径、工作行程、额定工作压力、额定载荷（推力、拉力）。
第27页/共63页
•
额定载荷(推力)： F＝πR2×P
•
额定载荷(拉力)： f＝π(R2 －r2) ×P
•
R-油缸（活塞）半径 r-活塞杆半径 P-额定工作压力
心得体会 液压系统应用实验心得
液压系统应用实验心得液压系统应用实验心得实习报告一实习的目的和意义经过四年的大学学习，大四时一个关键的时期，理论与实践的一个过渡。
大四是毕业的最后一个学期，面临着毕业还有一个毕业设计，我的课题是“单斗液压挖掘机液压系统设计”。
我的社会阅历较少尤其是这种大型机械的内部构造，这个学期我有幸在工厂完成了这个设计，通过现场的观察是我知道许多不是课本多能提供到的，做为一名学生，就需要我们有良好的沟通和学习的能力，通过多问多学多去动手，这才是实习的意义。
二实习单位简介我实习的单位在大连，是一家大型化工机械厂大连市旅顺口区佐竹机械厂。
主要生产重型机械，我做的这个课题就是工厂里面的一个项目，挖掘机的回路设计。
企业凭借实力铸品牌，以诚信求发展，采用先进的生产技术，建立完善的质保体系，依托日本、韩国先进液压技术，研制生产适合国情的高配置、低价位、高性价比的优良产品。
三实习的内容和时间三月中旬，我来到工厂开始正式接触这个课题的内容，我由工厂的师傅带领参观了车间的每个工作流程，这是我从来没见过的。
设计液压回路首先要知道内部的构造和用途，先从液压油开始，这是一个关键的所在。
工程机械使用的液压油，主要是抗磨液压油，液力油为液力传动油。
每台设备有其指定标号的用油，这主要考虑系统的工作条件，如液压泵的类型(齿轮泵、柱塞泵、叶片泵)、工作压力、温度、液压元件使用的金属、密封件的性质。
液压系统工作的可靠性及元件的寿命与系统用油的清洁有极密切的关系；另外，为保证油的质量，加注或更换油时须过滤，保持清洁，防止水或异物进入，液压系统维护或更换新的液压元件，也要非常注意清洁。
中、小型液压挖掘机的液压系统有向变量系统转变的明显趋势。
因为变量系统在油泵工作过程中，压力减小时用增大流量来补偿，使液压泵功率保持恒定，亦即装有变量泵的液压挖掘机可经常性地充分利用油泵的最大功率；当外阻力增大时则减少流量（降低速度），使挖掘力成倍增加；采用三回路液压系统，产生三个互不成影响的独立工作运动，实现与回转机构的功率匹配，将第三泵在其他工作运动上接通，成为开式回路第二个独立的快速运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压系统应用实例及分析
液压系统，在工程领域中广泛应用于各种机械设备中，提供了强大的力量和可靠性。
以下是几个典型的液压系统应用实例及分析。
1. 挖掘机
挖掘机是一种常见的工程机械设备，其液压系统用于提供机械臂的力量和控制。
液压马达和液压缸驱动机械臂和斗杆的伸缩和旋转运动。
液压系统的主要优势是能够提供足够的力量以应对重工作量，并且具有精确的运动控制，使得挖掘机能够精确地进行各种工作，如挖掘、装载和解体。
2. 压力机
压力机是一种用于冷压和热压工艺的设备，液压系统用于提供高压力和精确的压力控制。
液压泵提供高压液体，并通过液压缸将力传递到工作台或模具上。
液压系统可根据需要调整压力和速度，实现产品的压制和形状调整。
液压系统的优势在于其高压力输出和可靠性，使得压力机能够在高负荷条件下进行长时间运行。
3. 汽车制动系统
液压制动系统是汽车重要的安全设备，用于控制汽车的制动力和转向力。
制动时，驾驶员通过踩下踏板使液压油压力增加，液压力传递到制动腌盘上的刹车片。
液压制动系统的优势在于其响应速度快、可靠性高、刹车力量可调节。
此外，液压制动系统还能适应各种行驶条件和速度，保证了汽车行驶时的安全性。
4. 风力发电装置
风力发电装置中的液压系统常用于调节叶片角度和旋转转速。
液压马达和液压缸用于精确地调整叶片角度，以最大化风力的捕捉效率。
液压系统还能通过调节转子的转速来保护发电机和风力机。
液压系统的主要优势是响应速度快，能够提供精确的动力控制，并且能够适应不同的风力条件，使风力发电装置能够在各种风速下高效运行。
总的来说，液压系统在工程领域中的应用非常广泛，并且在许多机械设备中都能发挥重要的作用。
液压系统具有高压力输出、精确的运动控制和可靠性等优势，能够满足不同应用需求。
随着科技的进步和工程技术的不断发展，液压系统将继续在各个领域中发挥重要的作用，并不断得到改进和创新。
