20T龙门吊基础设计计算书
龙门吊基础承载力设计验算书
龙门吊基础承载力设计验算书
一．基本计算参数
1、起吊梁时龙门吊单边荷载
30m箱梁重量最大为110t，由两台80t龙门吊承载，龙门吊将梁移到单边时为最不利考虑，则每台龙门吊荷载G1=1100.0÷2=550。
0KN;龙门吊将梁移到单边时为最不利考虑龙门，龙门吊单边荷载G2=550÷2=275。
0KN.
2、龙门吊自重（一台）400KN计，龙门吊单边轨道承载G3=400÷2=200KN,单边长6.0m，龙门吊钢轨采用38Kg/m，底宽11.4cm. 二。
轨道梁地基承载力验算
轨道采用C20砼，上部宽0.3m，高0。
2m。
龙门单边两轮间距6.0m,轨道砼应力扩散只考虑两轮间距离,砼应力不考虑扩散。
轨道梁受压力验算：
P=G2+G3 =275。
0+200=475。
0KN
轨道梁砼应力验算:
σ=475.0÷0.114÷6.0=694.44KPA＜［σ］=20MPa
C20混凝土符合要求.
地基承载力计算
σ= P/A=475。
0÷0.3÷6.0=263。
89KPa
要求地基承载力不小于300Kpa,故满足要求。
龙门吊基础计算书
龙门吊基础计算书一、 工程概况二、 龙门吊检算1、设计依据龙门吊主要部件尺寸及重量序号 部件名称 尺寸单件重量（t）备注总重/t1主梁21450*1120*150012.082件24.16 2端梁3950*1012*1100 1.422件 2.84 3马鞍8190*1000*1030 2.142件 4.28 4支腿9818*1712*2166 4.4318件35.448 5地梁11300*920*800 3.632件7.266台车(移动部件)1900*1465*1500 2.54件107小车(移动部件)4290*5236*2437 19.621件19.628司机室2250*1300*2300 1.21件1.2 9电气室3000*1600*22002.21件 2.2 10配重 6.25件3111渣土罐(移动部件)401件40合计178.12、设计参数：1、从安全角度出发，按g=10N/kg计算。
2、45吨龙门吊自重： G4=108.4×1000×10=1084KN；3、45吨龙门吊载重： G5=（10+19.62+40）×1000×10=696.20KN；4、根据结构力学影响线原理：当起重机移至悬臂梁端头处，吊车支腿承受荷载最大。
即移动荷载下支座反力FR’=(1+9.306/11.6)×696.2=1254.72KN自重荷载下支座反力FR’’=1084/2=542KN故，吊车一侧支腿传递至轮子最大反力FR=1254.72+542=1796.42KN 考虑安全系数1.2，故最大反力设计值为2155.70KN。
45吨龙门吊4个支腿，每个支腿下1个轮子，每个轮子的最大承重标准值：G6=1794.42/2=898.21KN5、混凝土强度：普通混凝土强度C30，C=14.3MPa6、钢板垫块面积：0.40×0.15=0.06 m27、5吨龙门吊边轮间距：L：9.36m3、受力分析与强度验算：45吨龙门吊受力图如下：龙门吊受力分析图冠梁配筋图 门吊基础梁预埋螺栓位置图3.1、根据受力图，两条钢轨完全作用于其下面的混凝土结构上的钢块，钢块镶嵌在混凝土上，故而进行混凝土强度验证：假设：（1）整个钢轨及其基础结构完全刚性（安装完成后的钢轨及其结构是不可随便移动的）。
(完整word版)20T龙门吊基础设计计算书
20t龙门吊基础设计1、设计依据1.1、《基础工程》；1.2、龙门吊生产厂家提所供有关资料；1.3、《建筑地基基础设计规范》（GB50007-2002）；1.4、《边坡稳定性分析》2、设计说明根据现场情况看：场地现有场地下为坡积粉质粘土，地基的承载力为180KPa。
龙门吊行走轨道基础采用原始地面夯实基础并铺设20cm粗石碾压。
沿着钢轨的端头每隔1米距离就作枕木与厚5mm钢垫板，每个钢垫板焊4根长度为25cm的Φ16铆钉作为锚筋。
3、设计参数选定3.1、设计荷载根据龙门吊厂家提供资料显示，吊重20t，自重17t，土体容重按18.5KN/m3计。
（1）从安全角度出发，按g=10N/kg计算。
（2）17吨龙门吊自重：17吨，G4=17×1000×10=170KN；（3）20吨龙门吊载重：20吨，G5=20×1000×10=200KN；（4）最不利荷载考虑20吨龙门吊4个轮子承重，每个轮子的最大承重；（5）G6=（170000+200000）/=92.5KN；（6）吊重20t；考虑冲击系数1.2；（7）天车重2.0t；考虑冲击系数1.2；（8）轨枕折算为线荷载：q1=1.4KN/m；（9）走道梁自重折算为线荷载：q2=2.37KN/m；（10）P43钢轨自重折算为线荷载：q3=0.5 KN/m(计入压板)；（11）其他施工荷载：q4=1.5 KN/m。
（12）钢板垫块面积：0.20×0.30=0.06平方米（13）枕木接地面积：1.2 ×0.25=0.3平方米（13）20吨龙门吊边轮间距：L1：7m3.2、材料性能指标地基（1）根据探勘资料取地基承载力特征值：ƒα=180Kpa（2）地基压缩模量：E S =5Mpa4、地基验算4.1基础形式的选择考虑到地基对基础的弹性作用及方便施工，故基础采用原始土壤夯实后填20cm碎石碾压基础上铺设枕木。
4.2、地基承载力验算轨道梁基础长100m，根据20T龙门吊资料：支腿纵向距离为6m，轮距离0.5m，按最不利荷载情况布置轮压，见图-4.1图-4.1：荷载布置图（单位：m）假设：（1）整个钢轨及其基础结构完全刚性（安装完成后的钢轨及其结构是不可随便移动的）。

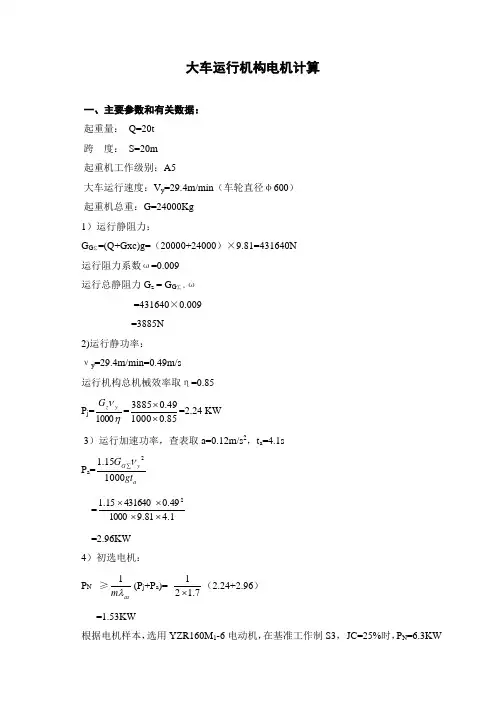

20t 葫芦门吊大车设计计算书
大车运行机构电机计算一、主要参数和有关数据：起重量： Q=20t跨 度： S=20m起重机工作级别：A5大车运行速度：V y =29.4m/min （车轮直径φ600）起重机总重：G=24000Kg1）运行静阻力：G G ∑=(Q+Gxc)g=（20000+24000）×9.81=431640N运行阻力系数ω=0.009运行总静阻力G z = G G ∑·ω=431640×0.009 =3885N2)运行静功率：νy =29.4m/min=0.49m/s运行机构总机械效率取η=0.85P j =ην1000yz G =85.0100049.03885⨯⨯=2.24 KW3）运行加速功率，查表取a=0.12m/s 2，t a =4.1sP a =a y G gt G 100015.12ν∑=1.481.9100049.043164015.12⨯⨯⨯⨯=2.96KW4）初选电机：P N ≥as m λ1(P j +P a )= 7.121⨯（2.24+2.96）=1.53KW根据电机样本，选用YZR160M 1-6电动机，在基准工作制S3， JC=25%时，P N =6.3KW5)电动机发热校验，根据《起重机设计规范》附录U和附录W推荐，该大车运行机构的接电持续率JC=25%，CZ=600，G=G Z=0.8则：PS =G·ηυ1000yZG=0.8×85.0100049.03885⨯⨯=1.8KW查YZR电机P=f（JC,CZ）功率数值表可知，YZR160M1-6电动机，当JC=25%，CZ=600时，其允许输出功率P=4.629KW＞Ps，电机发热校验通过。
１。
20T单梁计算书
MH10-28 A3门式起重机计算说明书计算：审核：批准年月日LH50/16-19.57A6桥式起重机一、主梁设计计算1、主要参数起重量：50/16t跨度：19.57m轮距：4.252m粗选主梁截面：上下盖板δ=15.5mm 材料：Q235B腹板δ=5.65mm 材料：Q235B腹板δ=5.65mm 材料：Q235B两腹板中心距： 440mm主梁腹板高： 1150mm2、主梁刚度计算：主梁截面性质：主梁截面面积：S=500*15.5*2+1150*5.65*2=28495主梁质量：m=k*p*s*1m=1.4*7.85*10-6*28495*19570=6128kg主梁均布载荷集度Fq=p*g*k*l=7.85*10-6*9.8*1.4*19570=21.07N/mm主梁形心位置的确定形心为几何中心主梁惯心距的确定对于X轴：I Y=2*(500*5.653/12+500*5.65*1752)+2*(15.5*11503/12)=26*108mm4对于Y轴：I Y=2*(5.65*5003/12)+2*(1150*15.53/12+1150*15.5*1502) =20*108mm43、跨中截面的最大应力计算：MC1max=(p1+p2)LK(1-2b1/Lk)/4 改动到此=45*103*19570*(1-2*4400/19570)/4=79*107N·mm MC2max=Fq[LK(LK-X)]/2+RaXφ=1*4750*4750/2+3.9*106=15.2*106N·mm则：MC max= MC2max+ MC1max=72.2*106N·mmMS max=0.8* MS max*Aqj/g=0.8*72.2*106*0.12/9.8=2.13*106N·mm4、强度校核对于所有级别的起重机按Ⅱ类载荷进行强度校核σmax=Mcmax/Wxmin+2Msmax/Wy=72.2*106*175/1.3*108+2*1.42*106*150/1*108mm4 =101.46N/mm2σΨ=0.1σmax=10.146N/mm2σω=0.5σmax=5.073 N/mm2σ=1.15(σmax+σΨ+σω)=134.2 N/mm2σm=p/Cσ1= 21*103/(50+2*30)*5=38.2 N/mm2σ0=101.46 N/mm2考虑约束扭转核约束弯曲应力及各种动载冲击系数，一系数计入：σzk=1.15(σ02+σm2-σ0σm)0.5=1.15(101.46²+38.2²-104.46*38.2)0.5=102.1 N/mm2﹤[σ] Ⅱ=170 N/mm2强度校核通过二、刚度校核主梁刚度校核（按简支梁计算）主梁静刚度计算（满载小车位于跨中）计算如下：Fmax=(p1+p2)*(0.75L2-12)/12EIX≤[f]=(16000+13000)*(0.75*19.572-4.2522)/12*210*106*1.3*108*10-12 =81.5mm﹤[f]主梁静刚度通过。
龙门吊计算书样本
计皆算书第1章计算书 (1)1」龙门吊轨道根本、车挡设计验算 (1)龙门吊走行轨钢轨型号选取计算 (1)龙门吊轨道根本承载力验算 (2)龙门吊轨道根本地基承载力验算 (3)吊装设备及吊具验算 (3)汽车吊选型思路 (3)汽车吊负荷计算 (4)汽车吊选型 (5)钢丝绳选取校核 (5)卸扣选取校核 (6)绳卡选取校核 (7)汽车吊抗倾覆验算 (7)地基承载力验算 (8)第1章计算书龙门吊轨道根本、车挡设计验算MG85-39-11龙门吊，龙门吊跨径改装修整为37m,每台最大起吊能力为85T。
上纵梁为三角桁架，整机运营速度6m/min,小车运营速度5nVmin,整机重量60T。
1#梁场最大梁重137T,设立两台MG85龙门吊，最大起吊能力170T,可以满足使用规定。
本方案地基根本梁总计受力：M=137+60x2=257T2台龙门吊共计有8个支点，那么每个支点受力：P=F/8=315kN85T满负荷运转(吊装170T)时，Pmax= (85+60) Tx9.8N/kg/4=355kN<>龙门吊走行轨钢轨型号选取计算拟定龙门吊走行轨上钢轨，计算方式有两种，两者取较大值：方式_：依照?路桥施工计算手册?计算：gi=2P+v/8=2x3154- (6x60/1000/8) =630kN/m方式二：依照?吊车轨道联结及车挡(合用于混凝土构造)?中“总说明公式(1) 〞计算：Pd= 115=533kN/m ；满负荷运转时：gmm=2x355+ (20x60/1000/8) =710kN/m；Pdmax 二」5x355=600kN。
每种工况下，两者取较大值。
因此本方案中钢轨最小理论重量应为63kg/m,满负荷运转时钢轨最小理论重量为71kg/mo起重机生产厂家推荐使用P43钢轨，经查?GB2585-铁路用热轧钢轨?“表钢轨计算数据〞得到：P43理论米重量为44.65kg/m,不大于QU100理 论重量，综合考虑钢轨专业性用途、此后周转使用及平安性能指标，咱们以为龙门吊制造厂 家意见不利于该龙门吊此后周转使用，不予釆纳。
20t吊具计算书
20t吊具计算书-CAL-FENGHAI.-(YICAI)-Company One120t 吊具计算书一、 吊具横梁的计算吊具供有3种工况，以对横梁最不利的横梁中间钩头起吊20t 重物为例进行计算。
横梁受力情况横梁中部截面图11. 载荷G=20t=2000kg ，计算载荷Q=，其中n=为实验载荷系数，则Q=30000kg,吊点间距L=5000mm=500cm ；横梁中部截面如图1所以（不考虑补强板），截面惯性矩Ix=,梁中心高Z 1=470mm=47cm 。
2. 计算过程如下梁的校核 刚度校核截面惯性矩Jxcm^4 支撑点间距L 500 cm 载荷Q 30000 kg弹性模量E 2100000 kg/cm^2刚度f cm 校核强度校核中心高Z 1 47 cm 抗弯截面系数Wx=Jx/Z 1弯矩M=GL/43750000弯曲应力σ=M/Wxkg/cm^2 弯曲应力σ=M/Wx28. Mpa其中刚度f=,远大于800（起重机设计规范规定的主梁刚度值），弯曲应力σ=28.Mpa ＜345MPa(Q345B 板材的屈服强度)3. 计算结果，吊具横梁具有足够的刚度和强度，可以满足招标文件要求的工况。
二、吊具上方吊轴的计算吊轴受力情况图 2吊轴尺寸1.吊具上方2侧各有1个吊轴，则单个吊轴的受力为Q1=Q/2=15000kg，L=230mm=23cm,截面抗弯截面系数Wz= cm3。
2.计算过程如下：集中载荷F15000kg支点距离L230mm弯矩M8452500轴颈d115mm抗弯截面系数Wz工作应力σ56.MPa许用应力[σ]710（材质40Cr）MPa安全系数n12.3.销轴的安全系数足够，强度计算通过。
三、其他件的强度计算书。
其余件的计算方法与上述两种工件的计算类似，可根据贵公司需要，在发货时提供。
20t葫芦门吊计算书
电动葫芦单梁门式起重机20t-25.5m设计计算说明书计算：审核：批准：目录1．总体说明2．主要技术参数3．大车运行机构4．门机整体稳定性计算5．主梁电动葫芦门式起重机计算说明书2. 主要技术参数38m/min 型 号性 能 参 数 表大车运行机构运行速度减速器ZSC-600-3/43.5950kw 型号功率m/min 转速r/min YSE（软启动）A3P50φ600m9电动起升机构机工作级别车轮直径轨道型号电源电动葫芦型号起升速度起升高度运行电机3相 380V 50HzYZR160L-6HC型电动葫芦2×11i 46.7最大轮压操纵方式 遥控234KN 运行速度m/min 20葫芦运行3.大车运行机构 电动机过载校验()[]⎭⎬⎫⎩⎨⎧∑+++≥∑a w g a n t n GD v P m P m P 365000100012200ηωλ式中：Pn ——基准负载持续率时，电动机额定功率，kW; Pg Σ——运动部分所有质量的重力，N ； ω——摩擦阻力系数，见表5.6.7；m0——坡度阻力系数，对铺设在钢筋混凝土粱或钢梁上的轨道可取0.001；Pw——风阻力，N，按6.6中的工作状态最大计算风压qn计算，在室内取Pw=0；ΣGD2——机构总飞轮矩。
即折算到电动机轴上的机构飞轮矩之和，kg·m2；v0——启闭机(或小车)的走行速度，m/s；n——电动机的额定转速，r/min；ta——机构启动时间，s；λa——平均启动转矩标么值(相对于基准负载持续率时的额定转矩)，对绕线型异步电动机取1.7，采用频敏变阻器时取1，笼型异步电动机取0.9λm，串励直流电动机取1.9，复励直流电动机取1.8，他励直流电动机取1.7，采用电流自动调整的系统，允许适当提高λa值；3.7.3计算结果3.9运行机构车轮接触应力3.9.1.车轮踏面的疲劳强度计算车轮踏面的疲劳强度计算荷载Pc。
计算：式中：Pmax——大车或小车带载走行时的最大轮压，N；Pmin——大车或小车带载走行时的最小轮压，N。
