数字微波通信系统故障判断及处理分析
• 25•准确地判断、处理故障情况，有助于数字微波通信系统运行水平的优化发展。
基于此，本文详细阐述了监控信息查看、警报信息查看、波道倒换、环路自愈、换盘试验这几种系统故障判断方法，并从微波馈管、SYSCO 、MODEM 、解码器、服务波道这几个方面，介绍了微波通信系统的故障处理方法。
数字微波通信作为新兴的通信模式，其在实际应用中呈现出了较高的稳定性与适应性，但其配套设备，仍然会由于使用中的常规消耗磨损，发生故障问题，因此，为了更好地塑造其稳定性、适应性优势，应深入分析该通信系统的故障判断、处理方法，以长期保持系统良好的工作状态，提升通信工作水平。
1 数字微波通信系统故障判断1.1 监控信息判断在系统运行中，监控系统会为警报系统、控制系统收集、传输数字微波通信体系的运行数据，以便于工作者采取相应的控制、维护维修措施。
在此过程中，设计通常会采用1+1的模式，来为每一个子系统，设置专门的监控系统，因此，当某个子系统出现故障时，监控系统的信息传输就会出现中断现象，此时，工作者即可根据信息传输中断状态，明确故障出现的位置，达到故障判断的效果。
在系统故障期间，出现故障的子系统会被备用系统所切换，而切换所产生的信息，会被监控系统发送至中转站，因此，在故障判断中，工作者需要实时查看中转站的运行情况，以及时发现子系统的故障问题，保证故障判断效率。
但由于该监控系统属于一种嵌入式系统，所以，在切换完毕后，其将直接停止工作，无法向工作者传递更加详细的故障信息，还要需要工作者采取其他措施，对子系统的故障情况，进行具体判断，为后续的维修提供依据。
1.2 警报信息判断一般来说，数字微波通信系统都配有配套的报警装置，以实时监测系统的中兴通讯股份有限公司 刘 璇数字微波通信系统故障判断及处理分析运行状态，一旦发现异常数据，就会立即向管理者发出警报，提醒管理者该系统可能存在故障，同时，警报系统还会向工作者提供更为详实的故障、疑似故障信息数据，使其得以更加准确地判断故障情况。
数字微波通信及大气激光通信
当然，一旦噪声干扰对数字信号造成了误码，在继续传输过程中被纠正 过来的可能性是很小的，所以误码被认为是逐站累积的。
上一页 下一页 返回
5. 1数字微波通信概述
(2)保密性强，便于加密。数字信号本身就具有一定的保密性，又因为各 种信号数字化后形成的信码，可采用不同的规律或方式，方便灵活地加 进密码，在线路中传输，接收端再按相同的规律解除密码，所以说这种 通信方式的保密性强。
间组成，如图5. 1 (a)所示。终端站的任务是将复用设备送来的基带信号 或由电视台送来的视频及伴音信号，调制到微波频率上并发射出去;或者 反之，将收到的微波信号解调出基带信号送往复用设备，或将解调出的 视频信号及伴音信号送往电视台。线路中间的中继站的任务是完成微波 信号的转发和分路，所以中继站又分为中间站(不能上、下话路)、分路 站和枢纽站(能上、下话路)，如图5.1(b)所示。
上一页 下一页 返回
5. 1数字微波通信概述
2.微波收发信设备的组成 (1)发信设备的组成。 从目前使用的数字微波通信设备来看，分为直接调制式发信机(使用微波
调相器)和变频式发信机。中小容量的数字微波(480路以下)设备可用前 一种方案。 下面以一种典型的变频式发信机为例加以说明，如图5. 2所示。 发信设备的主要性能指标如下。 ①工作频段。从无线电频谱的划分来看，通常把频率为0. 3~300 GHz的 射频称为微波频率。 ②输出功率。输出功率是指发信机输出端口处功率的大小。

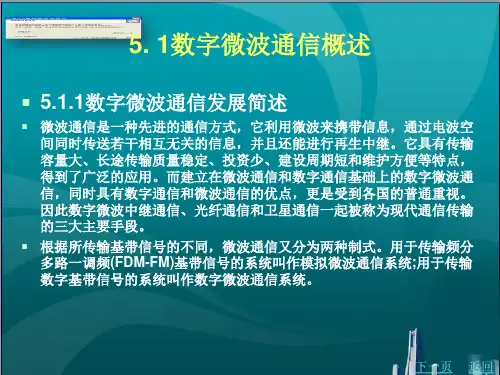

根据所传输基带信号的不同，微波通信又分为两种制式。用于传输频分 多路一调频(FDM-FM)基带信号的系统叫作模拟微波通信系统;用于传输 数字基带信号的系统叫作数字微波通信系统。
下一页 返回
5. 1数字微波通信概述
后者又进一步分为PITH微波和SDH微波通信两种体制。SDH微波通信 系统是今后微波通信系统发展的主方向。
上一页 下一页 返回
5. 1数字微波通信概述
(2)保密性强，便于加密。数字信号本身就具有一定的保密性，又因为各 种信号数字化后形成的信码，可采用不同的规律或方式，方便灵活地加 进密码，在线路中传输，接收端再按相同的规律解除密码，所以说这种 通信方式的保密性强。
间组成，如图5. 1 (a)所示。终端站的任务是将复用设备送来的基带信号 或由电视台送来的视频及伴音信号，调制到微波频率上并发射出去;或者 反之，将收到的微波信号解调出基带信号送往复用设备，或将解调出的 视频信号及伴音信号送往电视台。线路中间的中继站的任务是完成微波 信号的转发和分路，所以中继站又分为中间站(不能上、下话路)、分路 站和枢纽站(能上、下话路)，如图5.1(b)所示。
上一页 下一页 返回
5. 1数字微波通信概述
2.微波收发信设备的组成 (1)发信设备的组成。 从目前使用的数字微波通信设备来看，分为直接调制式发信机(使用微波
调相器)和变频式发信机。中小容量的数字微波(480路以下)设备可用前 一种方案。 下面以一种典型的变频式发信机为例加以说明，如图5. 2所示。 发信设备的主要性能指标如下。 ①工作频段。从无线电频谱的划分来看，通常把频率为0. 3~300 GHz的 射频称为微波频率。 ②输出功率。输出功率是指发信机输出端口处功率的大小。
根据所传输基带信号的不同，微波通信又分为两种制式。用于传输频分 多路一调频(FDM-FM)基带信号的系统叫作模拟微波通信系统;用于传输 数字基带信号的系统叫作数字微波通信系统。
下一页 返回
5. 1数字微波通信概述
后者又进一步分为PITH微波和SDH微波通信两种体制。SDH微波通信 系统是今后微波通信系统发展的主方向。
第三章微波中继通信系统3-6
2
（二）自由空间传播损耗
pt p0 = 2 4π d
注意，此时的参数d 注意，此时的参数d是表示辐射源到接收天线的直视 距离，而不是沿地球表面的通信距离。但是，由于d 距离，而不是沿地球表面的通信距离。但是，由于d远小于 地球半径，可认为电波的直视传播距离与通信距离近似相等， 地球半径，可认为电波的直视传播距离与通信距离近似相等， 并用符号d表示。 并用符号d表示。
第三章 微波中继通信系统
一、微波中继通信的概念 二、微波中继通信的线路组成 三、微波中继通信的中继方式 时分复用、帧结构、 四、时分复用、帧结构、同步 五、微波信道特性
第三章 微波中继通信系统
五、微波信道特性
五、微波信道特性
（一）天线架高与传播距离 （二）自由空间传播损耗 （三）地面效应 （四）大气效应 （五）接收信号功率和接收信噪比
（二）自由空间传播损耗
2.有向天线辐射， 2.有向天线辐射，单位面积接收功率 有向天线辐射 在实际的微波中继通信系统中，天线一般是有方向性的， 在实际的微波中继通信系统中，天线一般是有方向性的， 并用“天线增益Gt”来表示。对于发射天线来说， 并用“天线增益Gt”来表示。对于发射天线来说，它是天线 Gt 在最大辐射方向上单位立体角的发射功率与无方向天线单位 立体角功率的比值。也就是说，发射天线增益Gt是该天线在 立体角功率的比值。也就是说，发射天线增益Gt是该天线在 Gt 最大辐射方向上辐射功率相对无方向天线在该方向上辐射功 率所增加的倍数或分贝数。 率所增加的倍数或分贝数。
r1 =
λd 1d 2 d1 + d 2
（三）地面效应
2.地面反射 地面反射 电波在较平滑的地面（如水面、沙漠、草原及小块平地等） 电波在较平滑的地面（如水面、沙漠、草原及小块平地等）上传播 容易产生较强的镜面反射，电波沿反射路径也可以到达接收天线， 时，容易产生较强的镜面反射，电波沿反射路径也可以到达接收天线， 形成多径传播。来自直射波和反射波的信号在接收端干涉叠加，合成信 形成多径传播。来自直射波和反射波的信号在接收端干涉叠加， 号的场强与地面反射系数， 号的场强与地面反射系数，以及由于不同路径延时差造成的两干涉信号 间的相位差有关。 间的相位差有关。 当来自不同路径的信号相位相同时，合成信号增强；而相位相反时， 当来自不同路径的信号相位相同时，合成信号增强；而相位相反时， 相互抵消。 相互抵消。 由于反射系数随地面条件而改变，反射点也可能有变化， 由于反射系数随地面条件而改变，反射点也可能有变化，因此接收 的合成信号电平将起伏不定，形成多径衰落。 的合成信号电平将起伏不定，形成多径衰落。
（二）自由空间传播损耗
pt p0 = 2 4π d
注意，此时的参数d 注意，此时的参数d是表示辐射源到接收天线的直视 距离，而不是沿地球表面的通信距离。但是，由于d 距离，而不是沿地球表面的通信距离。但是，由于d远小于 地球半径，可认为电波的直视传播距离与通信距离近似相等， 地球半径，可认为电波的直视传播距离与通信距离近似相等， 并用符号d表示。 并用符号d表示。
第三章 微波中继通信系统
一、微波中继通信的概念 二、微波中继通信的线路组成 三、微波中继通信的中继方式 时分复用、帧结构、 四、时分复用、帧结构、同步 五、微波信道特性
第三章 微波中继通信系统
五、微波信道特性
五、微波信道特性
（一）天线架高与传播距离 （二）自由空间传播损耗 （三）地面效应 （四）大气效应 （五）接收信号功率和接收信噪比
（二）自由空间传播损耗
2.有向天线辐射， 2.有向天线辐射，单位面积接收功率 有向天线辐射 在实际的微波中继通信系统中，天线一般是有方向性的， 在实际的微波中继通信系统中，天线一般是有方向性的， 并用“天线增益Gt”来表示。对于发射天线来说， 并用“天线增益Gt”来表示。对于发射天线来说，它是天线 Gt 在最大辐射方向上单位立体角的发射功率与无方向天线单位 立体角功率的比值。也就是说，发射天线增益Gt是该天线在 立体角功率的比值。也就是说，发射天线增益Gt是该天线在 Gt 最大辐射方向上辐射功率相对无方向天线在该方向上辐射功 率所增加的倍数或分贝数。 率所增加的倍数或分贝数。
r1 =
λd 1d 2 d1 + d 2
（三）地面效应
2.地面反射 地面反射 电波在较平滑的地面（如水面、沙漠、草原及小块平地等） 电波在较平滑的地面（如水面、沙漠、草原及小块平地等）上传播 容易产生较强的镜面反射，电波沿反射路径也可以到达接收天线， 时，容易产生较强的镜面反射，电波沿反射路径也可以到达接收天线， 形成多径传播。来自直射波和反射波的信号在接收端干涉叠加，合成信 形成多径传播。来自直射波和反射波的信号在接收端干涉叠加， 号的场强与地面反射系数， 号的场强与地面反射系数，以及由于不同路径延时差造成的两干涉信号 间的相位差有关。 间的相位差有关。 当来自不同路径的信号相位相同时，合成信号增强；而相位相反时， 当来自不同路径的信号相位相同时，合成信号增强；而相位相反时， 相互抵消。 相互抵消。 由于反射系数随地面条件而改变，反射点也可能有变化， 由于反射系数随地面条件而改变，反射点也可能有变化，因此接收 的合成信号电平将起伏不定，形成多径衰落。 的合成信号电平将起伏不定，形成多径衰落。
数字微波传输系统.
余隙要求:
当地面反射系数较小时，线路(山区、丘陵、城市、森林 等地区)天线不能太低, 否则会使大气折射电波向下弯曲。
当地面反射系数较大时，线路(如水面、 湖面、 稻田等 地区), 余隙不能太小。
微 波中继通 信
3. 3数字微波信道的干扰和噪声 微波线路的干扰主要来自天馈系统和空间传播 引入, 一般有回波干扰、交叉极化干扰、收发干扰、 邻近波道干扰、 天线系统同频干扰等。 噪声主要来自设备, 如收、 发信机热噪声以及 本振源的热噪声等。
微 波中继通 信
微波技术专题
• 微波技术是在第二次世界大战期间为了研制雷达而成 熟起来的。当大战将结束时，美国调整雷达的工程师 发现自己口袋里的巧克力经常熔化了！立刻明白，这 是电磁波对物质的作用所引起的，是和大功率电缆中 绝缘介质损耗发热是一回事。好奇心驱使他们用微波 装置作爆米花取得成功。这就是微波功率应用设备的 雏形。早在三十年代在调试大功率无线电发射机时， 常常发现苍蝇或昆虫干瘪的死在空心螺线管中，这些 偶然发现，明白的向人们启示了微波和无线电波均可 造成加热、干燥现象。
电磁波频率不同, 波长不同(频率越低, 波长越 长), 其空间传播的特性也不一样, 因而用途也 有不同。
微 波中继通 信
长波绕射能力最强, 靠地波传播, 常用于长波 电台进行海上通信。中波较稳定, 主要用于短 距离广播。短波利用了电离层反射进行远距离 传播, 主要用于短波通信和短波广播。
在短波传输时，由于电离层的变化, 信号起伏 变化较大, 接收信号时强时弱; 晚上电离层较 稳定,因此传播效果也较好, 信号较稳定; 在 听无线电广播时人们能体会到这一特性。

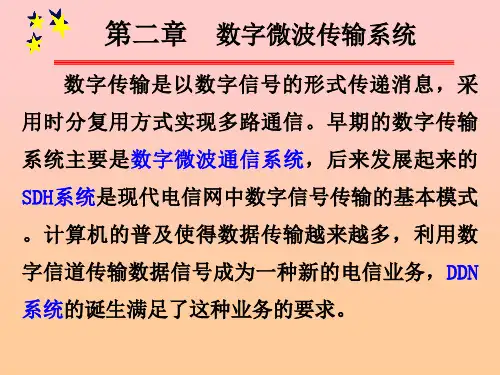

第二章 数字微波传输系统
数字传输是以数字信号的形式传递消息，采 用时分复用方式实现多路通信。早期的数字传输 系统主要是数字微波通信系统，后来发展起来的 SDH系统是现代电信网中数字信号传输的基本模式 。计算机的普及使得数据传输越来越多，利用数 字信道传输数据信号成为一种新的电信业务，DDN 系统的诞生满足了这种业务的要求。
当地面反射系数较小时，线路(山区、丘陵、城市、森林 等地区)天线不能太低, 否则会使大气折射电波向下弯曲。
当地面反射系数较大时，线路(如水面、 湖面、 稻田等 地区), 余隙不能太小。
微 波中继通 信
3. 3数字微波信道的干扰和噪声 微波线路的干扰主要来自天馈系统和空间传播 引入, 一般有回波干扰、交叉极化干扰、收发干扰、 邻近波道干扰、 天线系统同频干扰等。 噪声主要来自设备, 如收、 发信机热噪声以及 本振源的热噪声等。
微 波中继通 信
微波技术专题
• 微波技术是在第二次世界大战期间为了研制雷达而成 熟起来的。当大战将结束时，美国调整雷达的工程师 发现自己口袋里的巧克力经常熔化了！立刻明白，这 是电磁波对物质的作用所引起的，是和大功率电缆中 绝缘介质损耗发热是一回事。好奇心驱使他们用微波 装置作爆米花取得成功。这就是微波功率应用设备的 雏形。早在三十年代在调试大功率无线电发射机时， 常常发现苍蝇或昆虫干瘪的死在空心螺线管中，这些 偶然发现，明白的向人们启示了微波和无线电波均可 造成加热、干燥现象。
电磁波频率不同, 波长不同(频率越低, 波长越 长), 其空间传播的特性也不一样, 因而用途也 有不同。
微 波中继通 信
长波绕射能力最强, 靠地波传播, 常用于长波 电台进行海上通信。中波较稳定, 主要用于短 距离广播。短波利用了电离层反射进行远距离 传播, 主要用于短波通信和短波广播。
在短波传输时，由于电离层的变化, 信号起伏 变化较大, 接收信号时强时弱; 晚上电离层较 稳定,因此传播效果也较好, 信号较稳定; 在 听无线电广播时人们能体会到这一特性。
第二章 数字微波传输系统
数字传输是以数字信号的形式传递消息，采 用时分复用方式实现多路通信。早期的数字传输 系统主要是数字微波通信系统，后来发展起来的 SDH系统是现代电信网中数字信号传输的基本模式 。计算机的普及使得数据传输越来越多，利用数 字信道传输数据信号成为一种新的电信业务，DDN 系统的诞生满足了这种业务的要求。
数字微波通信系统故障判断及处理分析
数字微波通信系统故障判断及处理分析摘要：目前，省台调频广播发射站点的主要音频信号源为卫星信号。
卫星信号虽然接收方便，但是容易受到外界因素干扰，如雷达信号和5G信号干扰使卫星接收信号质量变差;雷击会损坏卫星接收高频头和卫星接收机，造成节目信号中断。
因此，调频发射站点需增加备用信号源，当卫星接收信号不稳定或中断时，能够快速切换到备用信号源保障调频广播节目正常播出。
基于此，本篇文章对数字微波通信系统故障判断及处理分析进行研究，以供参考。
关键词：数字微波；通信系统；故障引言为满足中央及省级广播电视节目无线数字化覆盖的需要，我省以原有模拟微波台站为基础，建设了一张覆盖全省的IP微波节目传输网络。
项目一期建设已经完成40个微波站点。
一直以来，各站点部署的上下行业务交换机通过SecureCRT终端的Telnet仿真会话管理。
该管理模式不仅要求值班技术人员具有英语基础、熟知微波管理业务，而且需要具备一定的网络交换技术知识，以便于快速上手。
因此，我们在通过对我省IP微波传输系统全面调研的基础上，结合台站的实际情况与需求，开发编写了该监控软件，目的是将设备及告警信息直观呈现给值班技术人员，提升值班技术人员对故障的快速定位分析处理能力。
1数字微波通信技术在广播电视信号传输中的运用数字微波通信技术为地面条件下进行广播电视信号传输应用最为广泛的技术手段，是通过微波信道来完成数字信号的传输，这就要求基带信号采用数字信号，建立起完善的数字微波通信系统。
在进行微波数字信号传输过程中，需要数字技术对信号进行处理，可以保证很高的传输制裁量，还可以抵抗外界信号干扰，达到较长的信号传输距离。
广播电视台大多采用多路数字传输终端，该终端设备有发送和接收端接口，可以为微波机与光端机进行很好的技术对接，发送端可以把传输来的模拟信号通过模数转换为数字信号，也可以把数字节目源样点信号等转变了串行通信的数字序列，通过对信号进行纠错编码，将各自的信号输送给微波调制机等进行信号传送，再经过微波调制机进行功率放大，然后利用天线将信号发送出去。
数字微波中继通信系统
数字微波中继 通信系统
1。概述
微波通信：以微波作为载体的一种长距离、大容量的 无线传输方式。（视距传输）
数字微波通信
频段范围：300M~300GHz
电磁波频段
频段 VHF UHF L S C X 名称
频段 0.03 0.3~ 1.0~ 2.0~ 4.0~ 8.0~ GHz ~0.3 1.0 2.0 4.0 8.0 12.5
波道的频率配置：各波道中收发信机的射 频频率分配。
通常一条微波线路可设置6，8，12，20个 波道，必须很好地解决波道频率配置问题， 尽可能多的安排波道数目，但又要使各波 道间的频率干扰尽可能小。
6。微波传播
影响微波传播的主要因素：
电磁波损耗
辐射损耗
大气的散射、折射与吸收
大气折射
收
地物的反射
中继方式才能实现远距离通信。
3。数字微波通信线路的构成
终端站 微波收发信机
微波
中继站 收信 发信
终端站 微波收发信机
调制解调设备
70Hz 中频
调制解调设备
时分复用设备
基带 信号
时分复用设备
市内电话局
市内电话局
用户终端 甲地
用户终端 乙地
4。数字微波中继通信网
主站
分路站
主站
中继站 终端站
终端站
分路站 终端站
Ku K Ka F
12.5 18.0~ 26.5~ 40.0 ~18 26.5 40.0 ~60
EV
60~ 90~ 90 140
2。数字微波通信特点
传输频带宽，容量大； 跨越空间能力强，受地理条件影响小，通
信组网灵活； 受干扰小，传输质量高，通信稳定可靠； 视距传播，通信距离为50km左右，必须以
1。概述
微波通信：以微波作为载体的一种长距离、大容量的 无线传输方式。（视距传输）
数字微波通信
频段范围：300M~300GHz
电磁波频段
频段 VHF UHF L S C X 名称
频段 0.03 0.3~ 1.0~ 2.0~ 4.0~ 8.0~ GHz ~0.3 1.0 2.0 4.0 8.0 12.5
波道的频率配置：各波道中收发信机的射 频频率分配。
通常一条微波线路可设置6，8，12，20个 波道，必须很好地解决波道频率配置问题， 尽可能多的安排波道数目，但又要使各波 道间的频率干扰尽可能小。
6。微波传播
影响微波传播的主要因素：
电磁波损耗
辐射损耗
大气的散射、折射与吸收
大气折射
收
地物的反射
中继方式才能实现远距离通信。
3。数字微波通信线路的构成
终端站 微波收发信机
微波
中继站 收信 发信
终端站 微波收发信机
调制解调设备
70Hz 中频
调制解调设备
时分复用设备
基带 信号
时分复用设备
市内电话局
市内电话局
用户终端 甲地
用户终端 乙地
4。数字微波中继通信网
主站
分路站
主站
中继站 终端站
终端站
分路站 终端站
Ku K Ka F
12.5 18.0~ 26.5~ 40.0 ~18 26.5 40.0 ~60
EV
60~ 90~ 90 140
2。数字微波通信特点
传输频带宽，容量大； 跨越空间能力强，受地理条件影响小，通
信组网灵活； 受干扰小，传输质量高，通信稳定可靠； 视距传播，通信距离为50km左右，必须以
智慧HW数字微波通信原理
用波道的系统兼作频率分集的情况较多。
f1
H
f2
空间分集（SD）
频率分集（FD）
Page 35
数字微波系统的抗衰落技术
频率分集 利用在空间传输中，不同频率信号的衰落特性不一样的特性， 采用两个或两个以上具有一定频率间隔的微波频率同时发送和接 收同一信息，然后进行合成或选择，以减轻衰落的影响，这种工 作方式叫频率分集。 优点是效果明显，只需要一副天馈线。缺点是频段利用率不高。
Page 25
问题
微波设备有哪些不同类别？ 分体式微波由哪几部分构成，各自的功能？ 如何调整天线？ 天线的主要指标有哪些？ ODU收发信机的指标是哪些？ 描述整个微波传输的信号流程？
Page 26
数字微波常用组网方式
Page 27
数字微波站型
• 数字微波站型主要分为：枢纽站，分路站，终端站和中继站等。
终端站
中继站
分路站
枢纽站
终端站
终端站
Page 28
中继站分类
中继站
无源 有源
• 背靠背天线 • 反射板
• 再生中继 • 中频中继 • 射频中继
Page 29
有源中继站
射频直放站：
射频直放站是一种有源、双向、无频移射频中继系统。由于它直接在 射频上将信号放大，所以称之为射频直放站。
再生中继站：
Page 4
微波通信与光纤通信特点的比较
微波通信
跨越空间能力强，占地少， 不受土地私有化 限制。
投资少，周期短，维护方便
具有很强的抗自然灾害能力， 易于快速恢复 频率资源有限，需要申请频率 执照
传输质量受气候和地形的影响大
传输容量有限
光纤通信
需要铺设光缆，占用土地。
微波通信系统
微波通信系统
提纲
一、微波通信系统频率规划和波道配置
二、微波通信系统管理模式
三、微波频率清理整顿
一、微波通信系统频率规划和波道配置 背景：我国于 1991 年发布的国标“数 字微波接力通信系统进网技术要求” （ GB13159 － 91 ）及于 1992 年发布的国 标“数字微波接力通信设备通用技术条 件”（GB/T 13503－92）规定了1GHz至 18GHz 频段的数字微波接力通信系统的 射频波道配置及波道容量的要求，但两 国标之间存在一些差异，在某些频段与 国际标准又不一致，因此我局决定对微 波系统使用频率进行调整。
在 7GHz （ L ）（ 7.125-7.425GHz ）频段， 我国的国标现有28MHz、14MHz、7MHz三 种带宽的配置方式，国际上在此频段没有 建 议 ， 但 可 比 照 7GHz （ U ） （ 7.4257.725GHz ）频段的国际标准；在 7GHz （ U ） （ 7.425-7.725GHz ）频段，我国的国标有 28MHz、14MHz、7MHz三种带宽的配置方 式，国际也有建议，但与我国方式不一致。 鉴于省内和省际干线微波频率很紧张，很 多省、自治区、直辖市无线电管理机构建 议适合大容量微波接力系统的7GHz频段只 保留大容量的配置方式。
