通力电梯LCECPU电路板结构介绍及常见故障
通力电梯LCECPU电路板结构介绍及常见故障
通力电梯通力电梯LCECPU电路板实际上是一块微型工业计算机，所有电梯的运行数据与运行指令都由这块板发出，加到这块电路板的工作电压为24V,5V两个级别，因为工作在较低的电压下，一般较少出故障，但是用日久或因环境恶略，也会出现故障，通力电梯LCECPU电路板结构批讲请见图
常见故障简述如下：
1、电子元件自然老化：这种故障是使用时间日久的电梯，因电路板中个别电子元件失效，导致电路板的某项功能失效，从而引发电梯故障。一般靠近热源的电子元件自然老化的几率较高。
2、因过电压、过电流、过热等原因致使电路板上元件损坏，造成电路板故障引发电梯故障。这种情况发生在电源供电部分的几率较大。
3、通信芯片损坏：造成CPU电路板与其它电路板的通信不能正常进行。
4、D7芯片中的程序丢失，或芯片损坏，导致电梯不能运行。

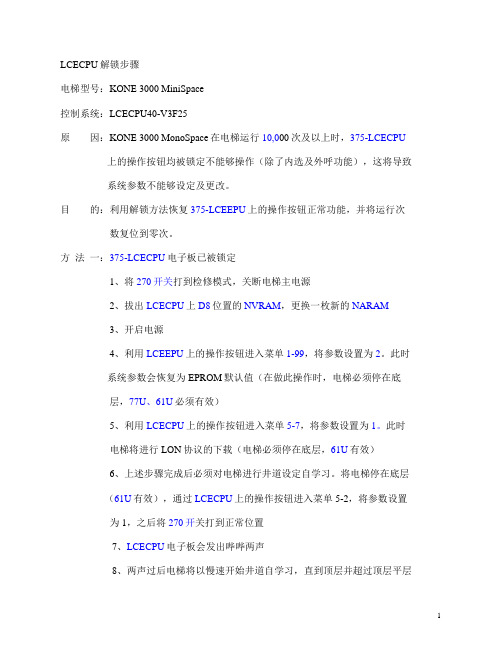

5、D8芯片的电池电量不足，导致内部程序丢失，引发电梯不能运行。
6、线路板中的印刷电路因腐蚀、震动出现断裂，导致电路板故障，引发电梯不能运行。
7、电路板中的贴片电容容量减小，导致电梯出现时不时的停梯，关电送电后又能正运行，运行一段时间后故障又重复出现。
8、电路板中的晶振损坏使CPU停止运行，此时电路板中的CPU运行灯不再闪亮。
