变电站安装工程案例(造价员考试)
最新-浙江省水利造价员案例题及答案精品
⑥50 kW 柴油发电机 (496.40 元 )一台（发电工作时间占 20%）
⑦场内输变电维护费 0.02 元 / 度
⑧发电机冷却水费 0.03 元 / 度
⑨发电机时间利用系数 0.75
⑩发电能量利用系数 0.70
解： ①电网供电施工电价
0.65 元 / kW.h÷ [(1-3%) ×(1-10%)]+ 0.02 = 0.76 元 / kW.h
已知： ①覆盖层清除量 4 万 m3，由 74 kw 推土机推运 100 m，单价为 3.20 元 / m3(自然方 )。 ②土料开采运输用 2 m3 挖土机配 15 t 自卸汽车运至翻晒场， 103 kw 推土
机集料， 单价为 19.80 元 / m3(自然方 )。
③用三桦梨进行翻晒，单价为 2.96 元 / m3(自然方 )。 ④取土备料及运输计入施工损耗的综合系数 A = 5.7 % 。 试计算： ①翻晒后用 3 m3 装载机配 15 t 自卸汽车运至坝上的概算单价。 ②用 16 t 轮胎碾碾压的概算单价。 ③根据以上已知条件及计算结果，试计算粘土心墙的综合单价。 解：⑴ 计算分项单价（不考虑柴油补差）
③计算 20m3/min 空气压缩机风价：
3
3
672.89 元/台班÷ [20m /min×8h×60min× 0.75×0.8 (1-15%)]+0.002 元/m
=0.14 元/m3
④综合施工风价： 0.15 元/m3×70%+0.14 元/m3×30% = 0.15 元/m3
【 案例三 】根据下列提供资料计算碎石和机制砂单价。 A 、工序流程框图
供风比例
70%
30%
管路风量损耗
15%
15%
2006年浙江省水利造价员案例题

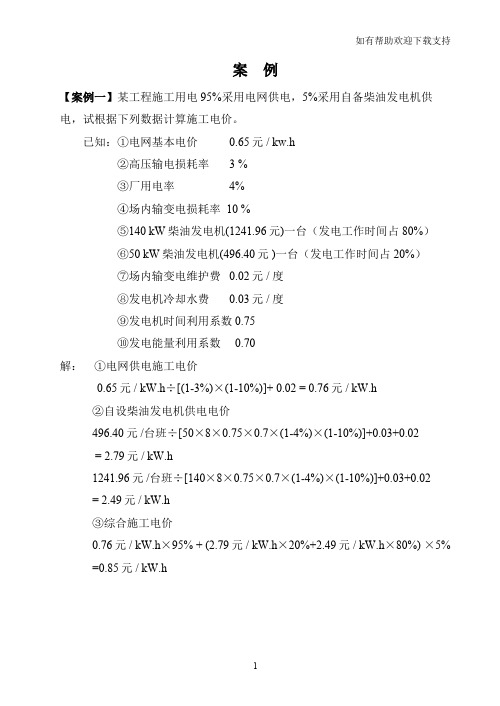

案例案例一】某工程施工用电95%采用电网供电，5%采用自备柴油发电机供试根据下列数据计算施工电价。
已知：①电网基本电价0.65元/ kw.h②高压输电损耗率 3 %③厂用电率4%④场内输变电损耗率10 %⑤140 kW柴油发电机（1241.96元）一台（发电工作时间占80%）⑥50 kW柴油发电机（496.40元）一台（发电工作时间占20%）⑦场内输变电维护费0.02元/ 度⑧发电机冷却水费0.03元/ 度⑨发电机时间利用系数0.75⑩发电能量利用系数0.70①电网供电施工电价解：0.65 元/ kW.h - [(1-3%) X (1-10%)]+ 0.02 = 0.76 元/ kW.h②自设柴油发电机供电电价496.40元/台班十[50 X 8X 0.75X 0.7X (1-4%) X (1-10%)]+0.03+0.02= 2.79元/ kW.h1241.96元/台班十[140 X 8X 0.75X 0.7X (1-4%)X (1-10%)]+0.03+0.02= 2.49元/ kW.h③综合施工电价0.76元/ kW.h X95% + (2.79元/ kW.h X 20%+2.49元/ kW.h X80%) X5%=0.85元/ kW.h【案例二】某水利枢纽工程，据施工组织设计布置计算施工风价，施工用风有关数据如下：解：①计算空气压缩机台班单价：②计算9m3/min空气压缩机风价：319.73元/台班十[9m3/min x 8h x 60min x 0.75X 0.8 (1-15%)]+0.002元/m3 =0.15 元/m3③计算20m3/min空气压缩机风价：672.89元/台班十[20m3/min x 8h x 60min x 0.75X 0.8 (1-15%)]+0.002 元/m3 =0.14 元/m3④综合施工风价：0.15 元/m3x 70%+0.14 元/m3x 30% = 0.15 元/m3【案例三】根据下列提供资料计算碎石和机制砂单价。
XX省水利造价员案例题及答案
案例【案例一】某工程施工用电95%采用电网供电，5%采用自备柴油发电机供电，试根据下列数据计算施工电价。
已知：①电网基本电价 0.65元 / kw.h②高压输电损耗率 3 %③厂用电率 4%④场内输变电损耗率 10 %⑤140 kW柴油发电机(1241.96元)一台（发电工作时间占80%）⑥50 kW柴油发电机(496.40元 )一台（发电工作时间占20%）⑦场内输变电维护费 0.02元 / 度⑧发电机冷却水费 0.03元 / 度⑨发电机时间利用系数 0.75⑩发电能量利用系数 0.70解：①电网供电施工电价0.65元 / kW.h÷[(1-3%)×(1-10%)]+ 0.02 = 0.76元 / kW.h②自设柴油发电机供电电价496.40元 /台班÷[50×8×0.75×0.7×(1-4%)×(1-10%)]+0.03+0.02= 2.79元 / kW.h1241.96元 /台班÷[140×8×0.75×0.7×(1-4%)×(1-10%)]+0.03+0.02= 2.49元 / kW.h③综合施工电价0.76元 / kW.h×95% + (2.79元 / kW.h×20%+2.49元 / kW.h×80%) ×5%=0.85元 / kW.h【案例二】某水利枢纽工程，据施工组织设计布置计算施工风价，施工用风有关数据如下：解：①计算空气压缩机台班单价 ：②计算9m 3/min 空气压缩机风价：319.73元/台班÷[9m 3/min ×8h ×60min ×0.75×0.8 (1-15%)]+0.002元/m 3 =0.15元/m 3③计算20m 3/min 空气压缩机风价：672.89元/台班÷[20m 3/min ×8h ×60min ×0.75×0.8 (1-15%)]+0.002元/m 3 =0.14元/m 3 ④综合施工风价：0.15元/m 3×70%+0.14元/m 3×30% = 0.15元/m 3【案例三】根据下列提供资料计算碎石和机制砂单价。
电气工程安装造价综合案例
电气工程安装造价综合案例本案例以电厂的改造工程为例，对电气工程安装的造价进行综合分析。
改造工程包括发电机组、变电设备、配电装置等电气设备的安装工作。
1.发电机组安装：该电厂改造工程涉及两台发电机组的安装，每台发电机组的额定功率为50万千瓦。
发电机组安装包括地基基础工程、机组安装、各种管道、布线、配电柜等。
根据工程设计图纸，计算得出发电机组安装材料的用量、工时及造价。
2.变电设备安装：改造工程中的变电设备包括高压变电设备和低压配电装置，主要包括变压器、断路器、电容器、配电柜、电力电缆等。
变电设备安装涉及设备安装、接线、调试等工作。
通过工程计量法，确定变电设备材料的用量、工时及造价。
3.配电装置安装：改造工程中的配电装置主要包括配电柜、开关、插座、电缆等，实施的工作包括设备安装、接线、调试等。
配电装置安装的造价与用量和工时相关。
在综合案例中，通过收集各项工程的设备清单、工程量清单及工作量清单，对每一项工程进行造价估算。
首先，根据设计图纸确定每一项设备的用量，比如发电机组的安装需要多少钢筋、水泥、电缆等。
然后，根据工程量清单确定每一项工作量，如发电机组安装需要多少工时、人工费用等。
最后，根据物价指数与价格指标计算出每一项工程的造价。
最后，将每一项工程的造价加总，得出整个电气工程安装的综合造价。
通过以上的综合案例，可以发现电气工程安装的造价分别与材料用量、工时及工作量相关。
不同的工程存在不同的特点和要求，因此造价分析需要根据具体的工程设计要求进行。
电气工程安装造价的准确估算对于工程的合理投资和风险控制具有重要意义。
2020年二级造价工程师案例分析《安装工程》真题精选及详解
2020年二级造价工程师案例分析《安装工程》真题精选及详解案例一【背景资料】工程资料背景如下：某设备安装工程合同，总价为3000万元，发包人与承包人按《建筑工程施工合同（示范文本）》（GF—2017—2010）签订了施工合同。
设备安装过程中发生了以下事件：事件1：在安装设备的过程中，发现原土建施工预留的设备基础不符合要求，处理设备基础时，该事件影响总工期3天，造成总承包人发生窝工费1万元，承包人及时向监理人发出了索赔申请，并提交了完整的索赔资料，索赔工期7天，窝工费1万元。
事件2：总承包人自有施工器械设备发生故障，固修理机械设备停工3天，造成承包人发生窝工费0.5万元，承包人及时向监理人发出了索赔申请，并提交了完整的索赔资料，索赔工期3天，窝工费0.5万元。
事件3：设备安装施工期间出现罕见特大暴雨，造成设备安装场地积水，停工3天发生现场修理费用1万元，承包人窝工费0.3万元，承包人及时向监理人发出了索赔申请，并提交了完整的索赔资料，索赔工期3天，窝工费1.3万元。
[2020年湖北真题]问题：1．针对事件1，你认为承包人主张的索赔是否合理，说明理由。
2．事件2中，监理工程师驳回承包人的索赔请求，你认为监理工程师的做法是否正确？3．针对事件3，请指出承包人主张索赔的不妥之处，说明理由。
4．发承包双方提出索赔和处理索赔的依据有哪些？【参考答案】1．针对事件1，你认为承包人主张的索赔是否合理，说明理由。
答：承包人主张的索赔合理。
理由：安装设备的过程中，发现原土建施工预留的设备基础不符合要求并进行处理，该事件非承包人原因，因此，产生的费用和工期延误由发包人承担。
2．事件2中，监理工程师驳回承包人的索赔请求，你认为监理工程师的做法是否正确？【分析】本题考查的是施工索赔。
答：监理驳回承包人索赔申请符合要求，因为机械是承包人自有的，所以承包人需要自己承担其费用和工期延误。
3．针对事件3，请指出承包人主张索赔的不妥之处，说明理由。
安装造价员电气实例(1)
安装造价员电气实例(1)安装造价员是指在建设项目中负责控制电气安装费用的专业人员。
在建设过程中，电气设备和线路的安装是非常重要的一个环节，因此需要进行精确的造价分析，以确保电气设备的安装质量和工程建设成本的控制。
本文将以样例为基础，介绍安装造价员如何进行电气造价分析。
一、项目情况1.项目名称：XX电站2.工程地点：XX市3.建设单位：XX能源有限公司4.建设规模：100MW5.设备清单：空气绝缘开关柜、变压器、组合电器、电缆桥架、电缆等。
二、造价分析1.材料费用根据设备清单，我们知道安装中所需要的主要材料是空气绝缘开关柜、变压器、组合电器、电缆桥架和电缆。
通过询价和比价，我们得出以下数据：空气绝缘开关柜：12000元/台变压器：25000元/台组合电器：8000元/套电缆桥架：80元/米电缆：16元/米2.人工费用我们需要考虑三个主要方面的人工费用：①安装人工费用：电气安装需要在安装期间进行，因此需要考虑人员工资以及相应的社会保障费用等。
根据市场行情，我们可以得出平均每天的人工费：电气工人：500元/天电气技工：800元/天②管理人员费用：为了确保整个工程的顺利进行，我们需要安排一定的管理人员，其工资和社会保障费用预计约为每月12000元。
③管理材料费用：由于电气设备安装的复杂性，我们需要安排指挥材料，其材料费用约为每月2000元。
3.其他费用电气安装过程中还需要考虑一些其他的费用，比如场地租赁费用、工程验收费用等。
三、造价预算我们可以将以上三个方面的费用综合起来，得出电气设备的总造价：总材料费用 = 空气绝缘开关柜×20 + 变压器×10 + 组合电器×25 + 电缆桥架×10000 + 电缆×100000= 240000 + 250000 + 200000 + 800000 + 1600000= 3130000元总人工费用 = 安装人工费用×天数+管理人员费用+管理材料费用= （电气工人×30天×20人+电气技工×30天×10人）×1.2 +12000 + 2000= 246000元其他费用暂不计算，按项目总造价的10%作为预留费用，即：总造价 = 总材料费+总人工费+其他费用预留 = 3130000 + 246000 + 313000 = 3699000元四、总结以上就是安装造价员电气实例的相关内容，我们可以通过以上的分析，详尽的掌握电气设备的造价分析流程，遵循材料、人工和其他费用相互制约的各项原则，进一步加强电气设备的控制及相应成本的控制，确保工程建设的高质量完成。
造价员考试(安装类)
云南省建设工程造价员考试工程造价案例分析试卷（安装专业）姓名：_____________________ 考号：_____________________试题一（30分）某发包人（甲方）与某承包人（乙方）就某小区内1000㎡会所水电安装工程签订了固定总价合同，合同金额20万元，合同工期3个月。
施工合同规定，乙方须严格按照施工图及施工合同规定的内容及技术要求施工。
在整个施工过程中发生了如下几项事件：事件一：乙方认为配电系统容量不能满足需要，向甲方提出增加一台配电柜的书面方案，工期增加1个月，甲方商设计方后同意该方案，由工程师发出变更通知。
事件二：甲方因资金紧缺，无法按合同规定支付工程款，口头要求乙方暂停施工1个月，乙方也口头答应。
事件三：施工至4个月末验收时，甲方发现工程质量问题，要求返工，1个月后返工完毕，通过验收。
结算时甲方认为乙方延迟交付工程，应按合同约定偿付逾期违约金。
乙方认为设计变更和临时停工都是甲方的责任，乙方为了抢工期，加快施工进度才出现了质量问题，因此延迟交付的责任不在乙方。
甲方认为临时停工和不顺延工期是当时乙方答应的，乙方应履行承诺，承担违约责任。
问题：1．该工程采用固定总价合同是否合适？简述理由。
2．事件一中增加一台配电柜是否可以变更合同价款？试述变更合同价款应根据什么方法进行。
3．事件二中施工合同的变更形式是否妥当？简述理由。
4．各事件中甲乙双方各自承担的责任有哪些？5．按合同约定，乙方不违约的工期是多长？并综合叙述三个事件的影响。
试题二（30分）某办公楼消防改造工程，建筑面积3000㎡，五层，层高3m。
经预算员计算，本工程所有适用第七册《消防及安全防范设备安装工程》的分部分项工程人工费合计12000元，材料费合计54000元，机械费合计5000元；另有总包工程服务费10000元，专业措施费3000元，设备购置费20000元（含税金），风险费费率按1%计算。
问题：1．根据已知条件，按照云南省现行有关规定，判断工程类别并给出管理费率和利润率。
安装造价员案例分析试卷参考答案(打印版)
二00七年江苏省工程造价编审专业人员考试安装造价案例分析试卷注意：本卷为案例分析题，电气初级做1、3题，给排水初级做2、4题，总分为100分。
中级做第1、4、5题或第2、3、5题，总分为120分。
高级做第1、4、6题或第2、3、6题，总分为120分。
要求分析合理，结论正确。
一．（本题60分） 请根据给定的电气工程施工图，计算工程量并编制分部分项工程量清单。
（一）设计说明1、该建筑物为单层砖混结构，建筑物净高3.6m ，顶板为现浇，建筑物室内外高差0.45m 。
2、电源采用三相四线制、电缆埋地穿管入户, 室外部分管道埋深0.8m ；配线线路全部采用穿管暗敷，照明插座线路采用BV2.5mm 2穿PVC 刚性阻燃电工管，2根穿PC16，3～5根穿PC20；柜机空调插座采用BV5×4 mm 2穿SC25。
3、入户处做重复接地, 配电箱AL 下设断接卡子一处，接地母线采用-40×4镀锌扁钢，室外埋深0.75m ，坚土；接地极采用镀锌角钢∠50×50×5×2500mm ，直立打入地下，顶埋深0.75m 。
接地电阻不得大于1欧姆。
4、配电箱AL 型号为PZ30R/20，厂家成品供应，箱内无端子板；配电箱尺寸为350（高）×250（宽）×120（深），底边安装高度距地1.6m 。
5、其他安装高度：开关A86K11-10N 、A86K21-10N 、调速开关A86KT250 安装高度1.3m ； 插座A86Z223-10N 、A86Z14-25 安装高度0.3m ；荧光灯YG2-2 2×40W 、防水防尘灯1×60W 、圆球吸顶灯Φ300 1×40W 、吊扇Φ1400 吸顶安装。
（二）答题要求1、进配电箱AL 的管线，仅计算配管部分（出外墙1.5m ）。
2、尺寸在图纸中按比例量取（1∶100）。
3、电气配管进入地坪或顶板的深度均按100mm 计算。
电力工程造价专业执业资格考试与继续教育培训教材(配电房案例解析)
814 定额解析：这个很好理解低压柜AA3-AA9(不含 212 69 265 27
定额解析：这个很好理解不做解释 定额解析：这个很好理解不做解释 定额解析：这个很好理解不做解释 定额解析：定额规则，二次实验按照60%计算 关于电缆实验这块有不太明白的朋友可以去
54 案例中为二次回路：1*200.18+0.6*200.18 1180 微信公众号看看《新手小白学造价之三》 254 16 784
安装工程单位工程概算表
单价 序号 编制 依据 项目 名称 单位 计算式 数量 设备 主要材料 合价
定额基价
其中工资
设备 1 236 877 1 236 877 547 560
主要材料 安装费
33 725 33 725 111 307 111 307 3781 2130
其中工资
24900 24 900 1213
4814
2364
第1页
7 7. 1 PL3-22 ZC030 3017 PL4-7 ZC031 5006
站用电缆 动力电缆 电力电缆沿 支架、墙面卡设 (10kV)截面积 (mm2 以 内）240 交联聚乙烯绝 缘钢带铠装 电力电缆YJV22 8. 7/15kV 3x150 户内热（冷） 缩式电力电缆 终端头制作安装 (10kV) 截面积 (mm2 以内）240 热缩式电缆终端 10kV户内型 3x95-240 主材损耗费 主材费小计 小计 100m/ 三 相 m 套/ 三相 套 60 60x1.01 4 4x1.02 0. 600 60. 600 4. 000 4.08 1500.0C 200. 00 172. 90 105.25 967.96 689. 35
定额解析：根据图纸中得出，该变压器采用强
造价员考试水电案例答案
个
1
10m
0.12
→（1.38+0.48）*0.5+↑0.3
030801005004
PVC-U塑料排水管dn50，承插粘接
m
3.17
03080152PVC-U塑Fra bibliotek排水管dn50
10m
0.32
→（1.34+3.19）*0.5+↑0.45*2
030804003001
立式洗脸盆，含冷热水嘴
套
１
03080472
立式洗脸盆安装
１０套
0.１
030804012001
低水箱坐式大便器，含冲洗配件
套
１
03080493
坐式大便器安装
１０套
０.１
030804017001
简易塑料地漏DN5０
套
１
03080522
地漏ＤＮ５０
１０套
０.１
030804007001
成套淋浴器
组
1
03080487
成套淋浴器
10组
0.1
030804016001
10m
0.31
→1.56*0.5+↑（0.75+0.32*2+0.95）
03021536
刨沟砖结构(管径mm以内) 20
10m
03021559
所凿沟槽恢复沟槽尺寸（管径mm以内）20
10m
030801005003
PVC-U塑料污水排水管dn110室内安装，承插粘接
m
1.23
03080154
PVC-U塑料排水管dn110
03021537
刨沟砖结构(管径mm以内) 32
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站安装工程案例
1.浙江某220kV变电站工程中有一开关设备价值200万元，该设备从 沈阳某开关厂经铁 路运输到杭州（铁路运距2000km），然后再经公路运至工地（公 路运距159km），试计算该开关设备的运杂费。 2.一主变压器（价值500万元）由湖南某变压器厂经铁路运往上 海后经公路运至浦东某 变电站，其中铁路运距为1200km，公路运距为45km。计算该主变 压器的运杂费率。 3.现有湖北某220kV变电站，其 110kV配电装置一出线间隔直接 工程费如表3-1所列。 根据给定条件，按《电网工程建设预算编制与计算标准》进行取费。 已知条件： （1）当地的养老保险费缴费费率为23%，失业保险费缴费费率 为1.5%，医疗保险费缴费费率为5%，住房公积金缴费费率为14%。 （2）税金按3.51％计列。
（1）该地区工资性补贴为3.77元／工日。 （2）本题不考虑调试费。 问题：根据以上条件及图纸编制该工程单位工程预算表（本题只 要求合计出直接工程费）。
（1）不考虑绝缘子串中所用金具材料费。 （2）该地区工资性补贴为4.2元／工日。 （3）本题不考虑调试费。 问题：根据以上条件及图纸编制该工程单位工程预算表（本题只要 求合计出直接工程费）。
（四）案例分析题 1．解： 设备运杂费=铁路运杂费＋公路运杂费 其他设备铁路运杂费＝设备费×铁路运杂费率=200×3.2%=6.4 （万元） 公路运杂费=设备费×公路运杂费率=200×（1.06%+0.35%×3） =4.22（万元） 设备运杂费=6.4+4.22=10.62（万元） 2.解： 设备运杂费率＝铁路运杂费率＋公路运杂费率 主设备铁路运杂费率=1.5%+0.08%×22=3.26% 公路运杂费率=1.06% 设备运杂费率=3.26%+1.06%=4.32% 3.解：安装工程取费见表3-16。
4.现有山东某500kV变电站，假设直接工程费如表3-2（表三甲节 选）所列，根据给定条件，按《电网工程建设预算编制与计算标准》 进行取费。 已知条件： （1）当地的养老保险费缴费费率为22%，失业保险费缴费费率 为2%，医疗保险费缴费费率为5%，住房公积金缴费费率为10%。 （2）税金按3.43%计列。
