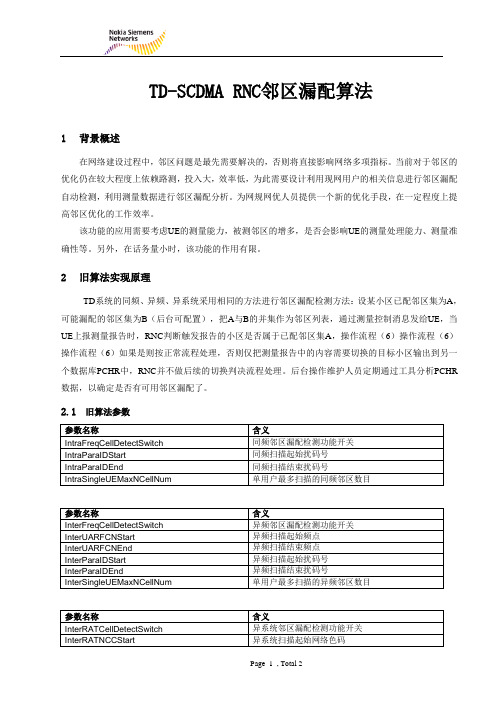

TD-SCDMA RNC邻区漏配算法1背景概述在网络建设过程中，邻区问题是最先需要解决的，否则将直接影响网络多项指标。
当前对于邻区的优化仍在较大程度上依赖路测，投入大，效率低，为此需要设计利用现网用户的相关信息进行邻区漏配自动检测，利用测量数据进行邻区漏配分析。
为网规网优人员提供一个新的优化手段，在一定程度上提高邻区优化的工作效率。
该功能的应用需要考虑UE的测量能力，被测邻区的增多，是否会影响UE的测量处理能力、测量准确性等。
另外，在话务量小时，该功能的作用有限。
2旧算法实现原理TD系统的同频、异频、异系统采用相同的方法进行邻区漏配检测方法：设某小区已配邻区集为A，可能漏配的邻区集为B（后台可配置），把A与B的并集作为邻区列表，通过测量控制消息发给UE，当UE上报测量报告时，RNC判断触发报告的小区是否属于已配邻区集A，操作流程（6）操作流程（6）操作流程（6）如果是则按正常流程处理，否则仅把测量报告中的内容需要切换的目标小区输出到另一个数据库PCHR中，RNC并不做后续的切换判决流程处理。
后台操作维护人员定期通过工具分析PCHR 数据，以确定是否有可用邻区漏配了。
2.1旧算法参数参数名称含义IntraFreqCellDetectSwitch 同频邻区漏配检测功能开关IntraParaIDStart 同频扫描起始扰码号IntraParaIDEnd 同频扫描结束扰码号IntraSingleUEMaxNCellNum单用户最多扫描的同频邻区数目参数名称含义InterFreqCellDetectSwitch 异频邻区漏配检测功能开关InterUARFCNStart 异频扫描起始频点InterUARFCNEnd 异频扫描结束频点InterParaIDStart 异频扫描起始扰码号InterParaIDEnd 异频扫描结束扰码号InterSingleUEMaxNCellNum单用户最多扫描的异频邻区数目参数名称含义InterRATCellDetectSwitch 异系统邻区漏配检测功能开关InterRATNCCStart 异系统扫描起始网络色码InterRATNCCEnd 异系统扫描结束网络色码InterRATBCCStart异系统扫描起始基站色码InterRATBCCEnd 异系统扫描结束基站色码BandIndicator 频段指示InterRATARFCNStart 异系统扫描起始频点号InterRATARFCNEnd 异系统扫描结束频点号InterRATSingleUEMaxNCellNum异系统单用户最多扫描的异系统邻区数目通过SET RNCNCELLDETECT命令支持整个RNC以频段、扰码号段（异系统为频段、NCC、BCC 段）为对象的同频、异频及异系统邻区漏配检查的配置。
邻区规划指导书
CDMA 1X邻区规划指导书拟制：孙璟日期：2003-05-07审核：技术支持组日期：2003/6/18审核：日期：yyy/mmm/ddd华为技术有限公司目录第一章概述 (4)第二章邻区规划的目的 (5)第三章邻区规划的方法 (6)3.1 邻区规划的基本思路 (6)3.2 邻区关系表的制作 (6)3.2.1 载频同频相邻关系表（SFNBRPILOT） (7)3.2.2 载频异频相邻关系表（DFNBRPILOT） (7)3.2.3 导频相邻关系表（NBRPILOT） (7)3.2.4 外部CDMA导频表（OPILOT） (7)3.2.5 邻区关系配置原则 (7)3.2.6 邻区搜索顺序及优先级处理机制 (8)3.3 邻区修改 (9)3.3.1 动态修改邻区 (9)3.3.2 离线修改邻区 (10)3.3.3 修改邻区优先级 (10)第四章小结 (12)附件1：《数字化地图制作和使用》 (12)附件2：《电子地图在Mapinfo中的导入及应用》 (12)CDMA 1X邻区规划指导书关键词：CDMA 1X 邻区摘要：本文描述在网络规划中如何进行邻区规划（CDMA 1X）。
缩略语清单：参考资料清单：CDMA 1X邻区规划指导书第一章概述第一章概述邻区规划是无线网络规划中重要的一环，其好坏直接影响到网络性能。
对于CDMA 1X网络，由于是一个自干扰系统，存在软切换等因素，邻区规划尤为重要，因此，好的邻区规划是保证CDMA 1X网络性能的基本要求。
本指导书主要阐述了如何进行邻区规划，在规划过程中的注意事项，以及规划需要制作的表。
本指导书适合的BSC版本都是现网的最低版本，具体为：国内：BSC6600V100R001B02D305及后续版本海外：BSC6600V100R002B01D202及后续版本第二章邻区规划的目的保证在小区服务边界的手机能及时切换到信号最佳的邻小区，以保证通话质量和整网的性能。
因为CDMA 1X是自干扰系统，在网络内的任何一个用户都会受到本网内其它用户的干扰，任何一个移动台都必须克服这些干扰才能满足一定的服务质量，如果因远离服务小区而信号减弱，不能及时切换到最佳服务小区，则基站和移动台都需要加大发射功率来克服其它小区对它产生的干扰，以满足服务质量要求。
TDLTE网络2G3G4G互操作指导书V10
LTE网络2G&3G&4G优化指导书(仅供内部使用）拟制: 广西LTE精品网项目组日期：更新: 日期：审核: 日期：批准: 日期：华为技术有限公司版权所有侵权必究一、 概述小区具有一定的覆盖范围，当移动终端UE 在系统内不断移动时，小区边缘信号质量可能会逐步降低，UE 为了保持连续的通信服务，需要根据服务小区和相邻小区的信号测量结果重选或切换到信号质量更好的小区。
本文主要介绍LTE 商用网3G\4G 网络间的重选、重定向原理及参数，4G/2G 间的CSFB原理，提出常见问题定位思路及优化方案，结合案例，希望通过该文档，对后续4G 与各系统间互操作优化提供参考。
二、 基本概念、空闲态互操作：重选（不同优先级重选）异系统测量触发UE 执行重选、重选原理终端从TDS 重选到LTE 邻区时，RNC 通过系统消息SIB19下发配置的重选相关参数，从低优先级小区重选到高优先级小区时，只需关注目标小区的门限，要求目标小区的测量值要大于设定的门限值。
终端从LTE 重选到TDS 邻区时，ENODEB 通过系统消息SIB3和SIB6下发后台配置的重选及邻区相关参数，从高优先级小区重选到低优先级小区时，UE 需要等待LTE 本小区信号低于异系统测量启动门限，才会触发对TDS 异系统的测量，当UE 测量到异系统的接收信号强度高于某一门限，且本系统的接收信号强度低于某一门限，就触发重选。
、重选信令TDL到TDS重选：1. UE 发送 RAU Request 消息给 GnGp SGSN ，发起 RAU 流程。
2. GnGp SGSN 发送 SGSN Context Request 消息给 MME ， MME 返回 SGSN Context Response 消息，携带 MM 和 PDP 上下文， MME 启动一个定时器。
3. GnGp SGSN 向 HSS 发送 Authentication Information Request(IMSI) ， HSS 响应 Authentication Information Acknowledge 消息，携带 GPRS 安全向量。

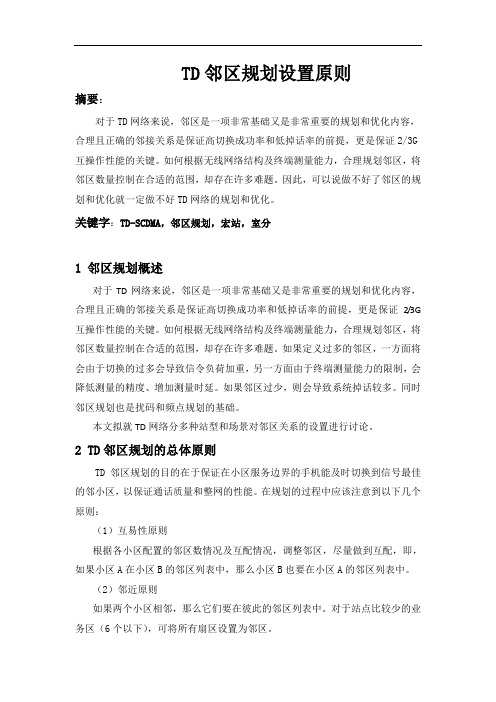

TD邻区规划设置原则
TD邻区规划设置原则摘要：对于TD网络来说，邻区是一项非常基础又是非常重要的规划和优化内容，合理且正确的邻接关系是保证高切换成功率和低掉话率的前提，更是保证2/3G 互操作性能的关键。
如何根据无线网络结构及终端测量能力，合理规划邻区，将邻区数量控制在合适的范围，却存在许多难题。
因此，可以说做不好了邻区的规划和优化就一定做不好TD网络的规划和优化。
关键字：TD-SCDMA，邻区规划，宏站，室分1 邻区规划概述对于TD网络来说，邻区是一项非常基础又是非常重要的规划和优化内容，合理且正确的邻接关系是保证高切换成功率和低掉话率的前提，更是保证2/3G 互操作性能的关键。
如何根据无线网络结构及终端测量能力，合理规划邻区，将邻区数量控制在合适的范围，却存在许多难题。
如果定义过多的邻区，一方面将会由于切换的过多会导致信令负荷加重，另一方面由于终端测量能力的限制，会降低测量的精度、增加测量时延。
如果邻区过少，则会导致系统掉话较多。
同时邻区规划也是扰码和频点规划的基础。
本文拟就TD网络分多种站型和场景对邻区关系的设置进行讨论。
2 TD邻区规划的总体原则TD邻区规划的目的在于保证在小区服务边界的手机能及时切换到信号最佳的邻小区，以保证通话质量和整网的性能。
在规划的过程中应该注意到以下几个原则：（1）互易性原则根据各小区配置的邻区数情况及互配情况，调整邻区，尽量做到互配，即，如果小区A在小区B的邻区列表中，那么小区B也要在小区A的邻区列表中。
（2）邻近原则如果两个小区相邻，那么它们要在彼此的邻区列表中。
对于站点比较少的业务区（6个以下），可将所有扇区设置为邻区。
（3）百分比重叠覆盖原则确定一个终端可以接入的导频门限，在大于导频门限的小区覆盖范围内，如果两个小区重叠覆盖区域的比例达到一定的程度（比如20％），将这两个小区分别置于彼此的邻区列表中。
上述为邻区设置时的大原则，某些情况下，可能需要根据实际情况做一些调整，这里列出一些补充原则：（1）邻区一般都要求互为邻区；在一些特殊场合，可能要求配置单向邻区。
TD基站割接操作指导
TD基站割接指引1、RNC与基站拓扑结构：原RNC 目标RNCNODE B2、TD基站割接主要有如下几点：（1）在目标RNC的OMMR侧修改区创建“地面模板数据”、“传输模板数据”、“TD无线模板数据”，并将数据增量同步到目标RNC的快照区。
将数据增量同步（注意不是整表同步！）（2）在目标RNC的OMMB侧创建node B 站点数据。
（3）在原RNC的OMMB侧将准备割接的站点数据修改为目标RNC的相关数据（VLAN、IP地址、聚合端口号等）。
（4）在原RNC的OMMB侧上重新修改基站IP地址为原来地址，使之与基站建链，并将数据整表同步上基站。
（5）在目标RNC上等待RNC与基站建链，并在OMMB侧的基站上进行数据重构上目标RNC。
3、具体割接流程如下：割接前需要提前准备好，相关数据规划，如VLAN数据划分、传输数据是否已放通、邻区数据是否提前准备、数据备份（CELL-D、BBU-D、邻区数据、全局资源等），割接前准备的相关表格如下：目标RNC的OMMR侧“地面模板数据”，表格里面主要填写“Channel Port”和“Super Vlan Member”数据（主要需要修改为红色部分的Sheet和表格）；MEID-352_CM_PLAN_UNI_GROUND_SUBNETWOR目标RNC的OMMR侧“传输模板数据”，表格里面主要填写“IUB Office”和“TD IP BEARER(IUB)”数据（主要需要修改为红色部分的Sheet和表格）；MEID-352_CM_PLAN_UNI_OFFICE_SUBNETWOR目标RNC的OMMR侧“TD无线模板数据”，该表格数据基本上都需要填写，主要为小区数据、邻区数据等；MEID-352_CM_PLAN_TD_RADIO_SUBNETWORK_目标RNC的OMMB侧基站数据修改，该小区数据基本上都需要填写。
IPTransPlanTemplate（OMMB侧基站数据）以RNC5的站点割接到RNC7为例，如下图：（1）右键点击目标RNC7的OMMR侧，启动网元管理，若RNC下打钩表示启动成功，如下图：（2）启动目标RNC配置管理,在目标RNC上右键点击配置管理。
TD-SCDMA RNC,LAC,RAC,SAC和CID规划指导书(V1[1].1)
TD-SCDMA RNC LAC和CID规划指导书版本：V1.1中兴通讯工程服务部TD网规网优部发布本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播TD网规网优工作指导书本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播关键字：RNC规划、LAC规划、CID规划摘要：本文主要描述TD-SCDMA RNC LAC CID的规划。
缩略语：参考资料：本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播目录1概述 (1)1.1基本概念 (1)1.2LAC的定义 (1)1.3CID的定义 (2)2RNC规划 (3)2.1 RNC规划原则 (3)2.2 RNC规划建议 (3)3LAC规划 (5)3.1寻呼基本过程 (5)3.2寻呼能力计算 (5)3.3系统寻呼能力 (6)3.4LAC规划原则 (7)3.5LAC规划建议 (8)3.5.1 参考单UE话务模型 (8)3.5.2 LAC最大支持放号用户数 (8)3.5.3 位置区与载扇关系考虑 (9)3.6RAC规划 (9)3.7SAC规划 (10)4CID规划 (11)4.1 CID规划依据 (11)4.2 CID规划建议 (11)4.3 CID规划案例 (12)5总结说明 (14)1概述1.1基本概念LAC：位置区识别码LAI：位置区标志，即位置区RAC：路由区识别码RAI：路由区标志，即路由区。
LAI=MCC+MNC+LACRAI=MCC+MNC+LAC+RAC=LAI+RAC（注意：路由区RAI和路由区标识码RAC的区别）1.2LAC的定义位置区码（LAC）包含于LAI中，由两个字节组成，采用16进制编码。
可用范围为0001～FFFEH，码组0000H和FFFFH不可以使用。
一个位置区可以包含一个或多个小区。
位置区标识LAI由MCC+MNC+LAC组成，LAC（Location Area Code）为位置区域码。
LAI是指UE在不更新VLR的情况下可以自由移动的区域。
华为TD 合并小区指导书
合并小区指导书合并小区有如下三种：1，S444合并成S442，S444合并成S463，S444合并成S426合并的过程分成两部分数据制作：RNC侧和基站侧。
第一种合并步骤一：RNC侧删除第三小区邻区步骤二：RNC侧删除第三小区数据DEA CELL: CELLID=11113;RMV CELL: CELLID=11113;RMV SA: LAC=42404, SAC=11113;RMV LOCALCELL: NODEBNAME="长安1111A", LOCELL=3;步骤三：NodeB侧删除二、第三小区载波RMV CARRIERRES: LOCALCELLEID=2, CARRIERRESID=0;RMV CARRIERRES: LOCALCELLEID=2, CARRIERRESID=1;RMV CARRIERRES: LOCALCELLEID=2, CARRIERRESID=2;RMV CARRIERRES: LOCALCELLEID=2, CARRIERRESID=3;RMV CARRIERRES: LOCALCELLEID=3, CARRIERRESID=0;RMV CARRIERRES: LOCALCELLEID=3, CARRIERRESID=1;RMV CARRIERRES: LOCALCELLEID=3, CARRIERRESID=2;RMV CARRIERRES: LOCALCELLEID=3, CARRIERRESID=3;步骤四：NodeB侧第三小区的RRU关联到第二小区上RMV LOCELL: LOCALCELLEID=2;RMV LOCELL: LOCALCELLEID=3;ADD LOCELL: LOCALCELLEID=2, LOCALCELLID=2, RELRRU1BNUM=47, RELPATH1BNUM=1, RELRRU2BNUM=47, RELPATH2BNUM=2, RELRRU3BNUM=47, RELPATH3BNUM=3, RELRRU4BNUM=47, RELPATH4BNUM=4, RELRRU5BNUM=47, RELPATH5BNUM=5, RELRRU6BNUM=47, RELPATH6BNUM=6, RELRRU7BNUM=47, RELPATH7BNUM=7, RELRRU8BNUM=47, RELPA TH8BNUM=8, RELRRU9BNUM=48, RELPATH9BNUM=1, RELRRU10BNUM=48, RELPATH10BNUM=2, RELRRU11BNUM=48, RELPATH11BNUM=3, RELRRU12BNUM=48, RELPATH12BNUM=4, RELRRU13BNUM=48, RELPATH13BNUM=5, RELRRU14BNUM=48, RELPATH14BNUM=6, RELRRU15BNUM=48, RELPATH15BNUM=7, RELRRU16BNUM=48, RELPATH16BNUM=8, RELRRU1ANUM=255, RELPATH1ANUM=255, RELRRU2ANUM=255, RELPATH2ANUM=255, RELRRU3ANUM=255, RELPATH3ANUM=255, RELRRU4ANUM=255, RELPATH4ANUM=255, RELRRU5ANUM=255, RELPATH5ANUM=255, RELRRU6ANUM=255, RELPA TH6ANUM=255, RELRRU7ANUM=255, RELPATH7ANUM=255, RELRRU8ANUM=255, RELPATH8ANUM=255, RELRRU9ANUM=255, RELPATH9ANUM=255, RELRRU10ANUM=255, RELPATH10ANUM=255, RELRRU11ANUM=255, RELPATH11ANUM=255, RELRRU12ANUM=255,RELPATH12ANUM=255, RELRRU13ANUM=255, RELPA TH13ANUM=255, RELRRU14ANUM=255, RELPATH14ANUM=255, RELRRU15ANUM=255, RELPATH15ANUM=255, RELRRU16ANUM=255, RELPATH16ANUM=255, BEAMWIDTH=65DEGREES, MAXDLPCSPSC=460, MINDLPCSPSC=390, A VPRACHINT1=30, A VPRACHINT2=30, A VPRACHINT3=30, A VPRACHINT4=30, CARRTOIDRACHI1=40, CARRTOIDRACHI2=40, CARRTOIDRACHI3=40, CARRTOIDRACHI4=40, DWPTSCANAINTEX=C16, DYNAPERLE1=3, DYNAPERLE2=3, DYNAPERLE3=3, DYNAPERLE4=3, MPD=0, RACHBT=127, RACHPETAR=40, RDMPRSWITCH=ON, DYNPWRSHARESWITCH=OFF, PRDFORDYNPWRSHARE=100MS, POWERPERCENTTH1=30, PWRPERCENTTH2=20, FGTFCTRFORDYNPWRSHARE=C1/16, BFFACHON=OFF, PCCPCHDTAPWR1=0, PCCPCHDTAPWR2=0, PCCPCHDTAPWR3=0, PCCPCHDTAPWR4=0, PCCPCHDTAPWR5=0, PCCPCHDTAPWR6=0, PCCPCHDTAPWR7=0, PCCPCHDTAPWR8=0, INDRNOISETHR=6, INDRPWRPKTHR=3, FORGETTINGFACTORSYNC1INTERF=16;步骤五：NodeB侧将第二小区载波按照原样添加，并在RNC侧将相关邻区数据加上。
RNC联调指导书
第一部分参数约定RNC与华为CN对接之前，首先要索取CN规划的各项参数。
参数说明：0、RNC通过网关与MGW直连，MGW与MSC直连、RNC与MSC是准直连的。
RNC----网关-----MGW-------MSC1、CS域的信令由MSC处理、CS域的业务由MGW处理。
2、PS域的信令和业务由SGSN处理。
3、SGSN Route IP address 为网关地址。
4、SGSN TNL address subnetwork 为SGSN的地址。
5、RNC TNL address subnetwork 为PTPA的外部地址。
6、IP address for mobile 是SGSN分配给UE的地址，RNC不用关心。
7、CS域使用ATM地址，PS域使用IP地址。
8、上述所有参数均以10进制描述，实际对接时要注意参数是16进制的还是10进制的。
第二部分RNC对接CN参数填写【RNC-id】涉及以下几张表：（注意这里要填写MGW的个数以及Ani）【RNC point code】【PLMN】【LAC】【SAC】【RAC】【MSC point code】【MGW point code】【SGSN point code】MSC的OfficeId为1，SpType为1，表示目的信令点。
ConnectType为2，表示准直连。
MGW的OfficeId为3，SpType为2，表示信令转接点。
ConnectType为1，表示与RNC直连。
SGSN的OfficeId为2，SpType为1，表示目的信令点。
ConnectType为1，表示与RNC直连。
此外，还需要指定路由关系：指定局向和ATM地址：指定信令链路：如图，RNC到MSC的信令链路号为1，对应的PvcId为1，类型为AAL5 Sig型。
高端Vpi、Vci分别为0、32低端Vpi、Vci分别为1、49（与CN规划的参数对应一致）RNC到SGSN的信令链路号为2，对应的PvcId为71，类型为AAL5 Sig型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TD-SCDMA网络RNC间邻区互配指导书拟制: 罗伟日期：2009-9-10 审核: 日期：审核: 日期：批准: 日期：重要说明：配置跨RNC邻区前，一定要弄清组网方式，所有RNC是不是都挂在同一MSC上，对于RNC不在同一MSC上的小区配置跨RNC邻区，一定要在MSC 上配置邻区，否则切换不过去，并且Relocation failure为：目标RNC未知。
在本文中只是介绍所有RNC都挂接在同一MSC上的配置信息。
没有对局间的跨RNC邻区配置时核心网侧的操作，需要核心网的配合。
目前，RNC间切换都采用硬切换，没有采用接力切换。
所以，配置RNC内切换时一般需要注意3个关键步骤：确认切换开关，RNC 内邻区配置，防乒乓切换时延。
1.确认切换开关由于目前都是基于覆盖切换，所以必须保证以下4个开关打开：EV_MEAS_HHO_SUPP-(同异频事件测量)HO_INTRA_FREQ_HHO_SWITCH-(同频硬切换)HO_INTER_FREQ_HHO_SWITCH-(异频硬切换)HO_ACT_SET_QUAL_SWITCH-(活动集质量测量)图1脚本如下：SET CORRMALGOSWITCH: HOSWITCH=EV_MEAS_HHO_SUPP-1&HO_INTRA_FREQ_HHO_SWITCH-1&HO_IN TER_FREQ_HHO_SWITCH-1&HO_ACT_SET_QUAL_SWITCH-1;2.RNC间邻区配置添加RNC间邻区主要包括三步：添加邻RNC、添加RNC间外部邻小区和添加邻区。
2.1添加邻RNC一般邻RNC就是跨RNC小区所在的RNC。
图2脚本如下：ADD NRNC: PLMNMCC="460", PLMNMNC="00", NRNCID=1536, IUREXISTIND=FALSE, RNCPROTCLVER=R5, HHORELOCPROCSWITCH=DL_DCCH_SWITCH-0&IUR_TRG_SWITCH-0, DSCRIND=FALSE;主要参数说明：邻近RNC标识：NRNCID ，邻近RNC的ID。
IUR接口存在标志：IUREXISTIND，标识IUR接口是否存在，若存在，则需要配置DPX。
目前，没有Iur口，所以其值为“False”。
RNC协议版本：RNCPROTCLVER，由于目前RNC版本支持HSDPA，所以其值是“R5”。
硬切换伴随迁移流程控制开关：HHORELOCPROCSWITCH 硬切换伴随迁移流程控制开关。
<DL_DCCH_SWITCH>代表下行DCCH开关，<IUR_TRG_SWITCH>代表Iur硬切换伴随迁移触发开关。
目前，由于没有Iur口，所以都无效。
DSCR指示：DSCRIND，在从本RNC移动邻RNC时，系统采用DSCR（Directed Signaling Connection Re-establishment ）方式还是迁移方式。
如果配置为<TRUE>，则任何实时业务均不会发起迁移和DSCR，非实时业务则发起DSCR。
如果配置为<FALSE>，则发起迁移。
目前，一般配置为“FALSE”。
2.2添加RNC间外部邻小区图3图4脚本如下：ADD NRNCCELL: PLMNMCC="460", PLMNMNC="00", NRNCID=1536, NCELLID=10291, CELLNAME="哈尔滨移动T－1", UARFCN=10096, PCCPCHTSTDIND=INACTIVE, PCCPCHSCTDIND=INACTIVE, MAXALLOWEDULTXPOWER=24, CELLPARAID=3, PCCPCHTXPOWER=330, ACTTIMEDEFOFF=160, ACTTIMEDEFOFFFORHHO=160, QRXLEVMIN=-103, TSSWITCHPOINT=2_4, TIMESLOTSTATUS=TIMESLOT1-1&TIMESLOT2-1&TIMESLOT3-1&TIMESLOT4-1&TIMESLOT5-1 &TIMESLOT6-1, LAC=55036, RAC=0, HSDPAALLOWED=ACTIVE, MIDDLERA TERLACTTIMEDEFOFF=40, HIGHRATERLACTTIMEDEFOFF=40, OAMGUARDV ALFORLOWRATE=200, OAMGUARDV ALFORMIDRATE=200, OAMGUARDV ALFORHIGHRATE=200, ACTTIMEDEFOFFV ALFORUNCELLNOH=100, ACTTIMEDEFOFFV ALFORUNCELLH=100, ACTTIMEDEFOFFV ALFORSAMECELL=80, SUPPDPCMODECHGFLAG=FALSE, DPCHPRIOTXDIVERSITYMODE=NONE, HSPDSCHPRIOTXDIVERSITYMODE=NONE, OVERLAYMOBILITYFLAG=NOT_FORBIDDEN, CELLCAPCONTAINERFDD=0, HARQPREACAP=MODE0, CIO=0, VPACTFLG=SUPPORT, USEOFHCS=NOT_USED;注意事项：如果小区的ID、频点、扰码、功率、LAC、RAC发生变化，在跨RNC邻区中也要将其改变。
主要参数说明：低速链路OAM差值：OAMGUARDV ALFORLOWRATE，该参数为低速链路（信令速率3.4K）上的OAM差值。
其含义为在RB FAIL定时器超时到新配置生效之间的的时间长度，其作用为在确认UE不会发送RB FAIL消息之后，系统需要提前一段时间（OAM差值），向NODEB发送RL COMMIT消息，以使NODEB有准备时间，在激活时间到来时启用新配置。
若OAM差值过小，可能会出现已到激活时间，但是由于NODEB没来得及处理RL COMMIT 消息导致新配置未能在激活时间启用，导致RNC没有收到UE的RB CMP消息，增加掉话的可能性。
若OAM差值过大，可能导致RB FAIL定时器时长过短，可能存在UE发送了RB FAIL 消息，但此时RB FAIL定时器已超时而切换到启用新配置状态，无法回退到老配置而引起掉话的情况一般设置为“200ms”。
中速链路OAM差值：OAMGUARDV ALFORMIDRATE，该参数为中速链路（信令速率13.6K）上的OAM差值。
一般设置为“200ms”。
高速链路OAM差值：OAMGUARDV ALFORHIGHRATE，该参数为高速链路上的OAM 差值。
一般设置为“200ms”。
支持下行功控模式调整指示：SUPPDPCMODECHGFLAG ，是否支持下行功控模式调整。
<FALSE>代表不支持，<TRUE>代表支持。
一般设置为“FALSE”。
HARQ Preamble能力：HARQPREACAP ，：HARQ Preamble能力。
<MODE0>代表模式0，<MODE1>代表模式1 。
一般设置为“MODE0”。
硬切换情况下不涉及H业务的激活时间缺省偏移值：ACTTIMEDEFOFFV ALFORUNCELLNOH，硬切换情况下涉及H业务的激活时间缺省偏移值。
一般设置为“100”，也就是1000ms。
硬切换情况下涉及H业务的激活时间缺省偏移值：ACTTIMEDEFOFFV ALFORUNCELLH ，硬切换情况下涉及H业务的激活时间缺省偏移值。
一般设置为“100”，也就是1000ms。
同小区内的激活时间缺省偏移值：ACTTIMEDEFOFFV ALFORSAMECELL ，ACTTIMEDEFOFFV ALFORSAMECELL 。
一般设置为“80”，也就是800ms。
可视电话允许标志：VPACTFLG可视电话允许标志。
<SUPPORT>代表支持，<NOT_SUPPORT>代表不支持。
一般设置为“SUPPORT”。
以下参数，根据实际情况填写：移动国家码、移动网络码、邻近RNC标识、邻小区标识、小区名称、主载频UARFCN 频率、扰码、主公共控制物理信道功率、时隙转换点、位置区码、路由区码。
其它参数的设置都按照图3、图4的界面显示设置参数值。
2.3添加邻区脚本如下：ADD NCELL: CELLID=291, PLMNMCC="460", PLMNMNC="00", RNCID=1536, NCELLID=10291, CELLINDIVIDALOFFSET=0, READSFNIND=FALSE, QOFFSET1SN=0, BATONHOSUPPORT=NOT_SUPP, NCELLTYPE=FALSE, DRDRSCPTHRESHOLD=0, CONNQOFFSET1SN=10, TPENALTYHCSRESELECT=NOT_USED, TEMPOFFSET1=T03;主要参数说明：邻小区的RNC标识：RNCID，邻小区的RNC的ID。
邻近小区标识：NCELLID，邻小区的小区ID。
小区偏置：CELLINDIVIDALOFFSET，小区偏置。
此值与PCCPCH RSCP实际值之和可用作UE事件估测。
值越大越容易从服务小区切换到目标小区。
一般设置为“0”。
读SFN指示：READSFNIND，读SFN(系统桢号)指示。
接力切换，必须将其设置为“TRUE”；如果是硬切换，则必须将其设置为“FALSE”。
在跨RNC切换时，一般将其设置为“FALSE”。
中心小区与相邻小区的偏置1：QOFFSET1SN，中心小区与相邻小区的偏置1。
在小区重选过程中，为PCCPCH RSCP(Received Signal Code Power)的小区偏置，可用作改变小区切换带的边界。
参数值越大，选择邻小区的可能性越小。
参数值越小，则选择邻小区的可能性越大。
一般设置为“0”。
接力切换指示：BATONHOSUPPORT，接力切换指示。
<NOT_SUPP>代表不支持接力切换，<RT_SUPP>代表实时业务支持接力切换，<NRT_SUPP>代表非实时业务支持接力切换，<ALL_SUPP>代表实时&非实时业务支持接力切换。
目前，跨RNC切换时，一般将其设置为“NOT_SUPP”。
