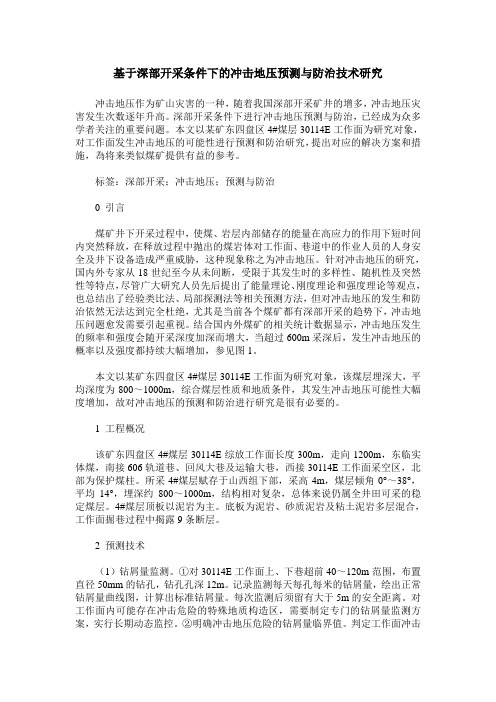

基于深部开采条件下的冲击地压预测与防治技术研究

基于深部开采条件下的冲击地压预测与防治技术研究冲击地压作为矿山灾害的一种，随着我国深部开采矿井的增多，冲击地压灾害发生次数逐年升高。

深部开采条件下进行冲击地压预测与防治，已经成为众多学者关注的重要问题。

本文以某矿东四盘区4#煤层30114E工作面为研究对象，对工作面发生冲击地压的可能性进行预测和防治研究，提出对应的解决方案和措施，為将来类似煤矿提供有益的参考。

标签：深部开采；冲击地压；预测与防治0 引言煤矿井下开采过程中，使煤、岩层内部储存的能量在高应力的作用下短时间内突然释放，在释放过程中抛出的煤岩体对工作面、巷道中的作业人员的人身安全及井下设备造成严重威胁，这种现象称之为冲击地压。

针对冲击地压的研究，国内外专家从18世纪至今从未间断，受限于其发生时的多样性、随机性及突然性等特点，尽管广大研究人员先后提出了能量理论、刚度理论和强度理论等观点，也总结出了经验类比法、局部探测法等相关预测方法，但对冲击地压的发生和防治依然无法达到完全杜绝，尤其是当前各个煤矿都有深部开采的趋势下，冲击地压问题愈发需要引起重视。

结合国内外煤矿的相关统计数据显示，冲击地压发生的频率和强度会随开采深度加深而增大，当超过600m采深后，发生冲击地压的概率以及强度都持续大幅增加，参见图1。

本文以某矿东四盘区4#煤层30114E工作面为研究对象，该煤层埋深大，平均深度为800～1000m，综合煤层性质和地质条件，其发生冲击地压可能性大幅度增加，故对冲击地压的预测和防治进行研究是很有必要的。

1 工程概况该矿东四盘区4#煤层30114E综放工作面长度300m，走向1200m，东临实体煤，南接606轨道巷、回风大巷及运输大巷，西接30114E工作面采空区，北部为保护煤柱。

所采4#煤层赋存于山西组下部，采高4m，煤层倾角0°～38°，平均14°，埋深约800～1000m，结构相对复杂，总体来说仍属全井田可采的稳定煤层。

回采工作面冲击危险性评价及防治技术研究

回采工作面冲击危险性评价及防治技术研究作者：李权，赵西坡，王乐来源：《科技资讯》 2014年第34期李权1 赵西坡2 王乐3（1.山东科技大学矿业与安全工程学院山东青岛 266000；2.山东省兖矿集团南屯煤矿山东邹城 273500；3.山东省淄博市王庄煤矿山东临淄 255400）摘要：唐口煤矿5301工作面采深近千米，在高采深条件下，巷道所处的围岩应力环境大为改变，高应力现象将尤为突出，由此带来的冲击地压等煤岩动力灾害已成为影响矿井安全生产的一大难题。

为防止深井条件下破坏性冲击地压的发生，该文采用综合指数法进行工作面冲击地压危险性评价，利用钻孔卸压和爆破卸压进行冲击地压防治，为5301工作面安全开采提供了保障。

根据对唐口煤矿5301工作面冲击地压危险性评价方法与防治技术的研究，对具有类似条件下的煤层开采，具有相应的借鉴作用。

关键词：冲击地压危险性评价综合指数法防治爆破卸压中图分类号：TD82 文献标识码：A 文章编号：1672-3791(2014)12(a)-0047-01唐口煤矿5301工作面采深为-990m，属深部开采。

在深井重力应力场约束下保存的构造应力场以及采动造成的集中应力已使煤(岩)体产生强烈的破坏，发生严重的、频繁的冲击地压，给矿井的安全和生产带来巨大的影响[1]。

由此，对于深部开采时冲击地压的评价和防治尤为重要，针对该研究现状，该文以唐口矿5301工作面为主要实践点,进行冲击地压的危险性评价和防治技术研究，为该矿类似条件的采区开采提供理论依据和借鉴。

1 工作面概况1.1 工作面基本情况5301工作面地面位于唐营村东北侧，该面井下东侧为南部轨道大巷和南部胶带大巷，皮带顺槽与南部胶带大巷相连；西至井田边界煤柱，南部为未开拓的实碳区，北部距1302采空区40m。

该工作面设计开采煤层为3上煤，煤层平均厚度为4.60m。

顶板为细砂岩、粉砂岩，底板为粉砂岩。

煤层赋存稳定，煤层倾角1～10°，5301工作面揭露情况。

冲击危险性动态预测的震动波CT技术研究

冲击危险性动态预测的震动波CT技术研究窦林名;蔡武;巩思园;韩荣军;刘军【摘要】针对煤矿冲击灾害日益频繁的现状,在应力与纵波波速的试验关系模型基础上,分析了采用纵波波速确定冲击危险的理论基础,建立了冲击危险性动态预测评价的震动波CT探测的技术,构建了震动波CT探测评价冲击危险性技术指标波速异常系数An和波速梯度变化系数VG,并给出了各指标的判别准则,最后开展了现场应用.研究结果表明,对于同一性质的岩体,纵波波速反映了冲击矿压发生的强度条件、能量条件和动载诱冲条件;震动波CT探测技术能够对现场冲击危险性做出动态评价和预测,并能对卸压解危措施的实施和效果进行指导和检验.【期刊名称】《煤炭学报》【年(卷),期】2014(039)002【总页数】7页(P238-244)【关键词】冲击危险性;纵波波速;震动波CT;波速异常系数;波速梯度变化系数【作者】窦林名;蔡武;巩思园;韩荣军;刘军【作者单位】中国矿业大学煤炭资源与安全开采国家重点实验室,江苏徐州221116;中国矿业大学矿业工程学院,江苏徐州221116;中国矿业大学煤炭资源与安全开采国家重点实验室,江苏徐州221116;中国矿业大学矿业工程学院,江苏徐州221116;中国矿业大学煤炭资源与安全开采国家重点实验室,江苏徐州221116;中国矿业大学矿业工程学院,江苏徐州221116;义马煤业集团股份有限公司,河南义马472300;义马煤业集团股份有限公司,河南义马472300【正文语种】中文【中图分类】TD324随着煤炭开采深度和强度的增大，冲击矿压已成为煤矿普遍的安全问题[1]。

这种工程灾害是煤岩变形破裂动态演化导致的突发性灾害，对其诱发动态过程的监测、有效预警，是防止灾害发生的关键，也是世界性难题，其监测预警研究是迫切需要解决的科技问题。

目前，冲击矿压的监测方法主要包括：微震监测[2-5]、电磁辐射监测[6-7]、声发射监测[8-9]、钻屑量监测[10]、应力监测[11-12]等。

基于地震CT透射技术的工作面冲击危险性探测技术

ｗａｖｅｖｅｌｏｃｉｔｙｗａｓｏｂｔａｉｎｅｄｂｙｄａｔａｐｒｏｃｅｓｓｉｎｇ．６ｓｔｒｅｓｓ－ａｂｎｏｒｍａｌａｒｅａｓｗｅｒｅｐａｒｔｉｔｉｏｎｅｄｂｙｅｘｐｌａｉｎｉｎｇｔｈｅｍａｐｏｎｔｈｅｂａｓｉｓｏｆａｎａｌｙｚｉｎｇ
地震ＣＴ技术是根据物体外部的非破坏性测量数据（地震波走时或地震波场观测数据），依据一
定的物理和数学关系反演物体内部物理量（波速、慢度、密度或衰减系数）的分布图像。就像在某
基于地震ＣＴ透射技术的工作面冲击危险性探测技术
韩荣军，张寅，陈法兵，
（１．中国矿业大学矿业工程学院，江苏徐州２２１１１６；２．义煤集团有限责任公司，河南义马４７２３００；３．天地科技股份有限公司开采设计事业部，北京１０００１３；４．煤炭科学研究总院开采设计研究分院，北京１０００１３）
［摘要］利用地震ＣＴ技术在２５１１０工作面前方２４２ｍ范围内进行地质探测，采用相关软件进
行数据分析，得出了地震波纵波波速反演图像，结合现场地质和开采等条件，对地震波纵波波速反演
图像进行了合理的解释，划分出了６个异常区，并针对不同类型的异常区提出了相应的防治措施。［关键词］地震ＣＴ技术；冲击地压；地震波速；冲击危险区［中图分类号］ＴＤ３２４．２［文献标识码］Ａ［文章编号］１００６ — ６２２５（２０１３）０３ — ０１００ — ０３

基于地震波CT探测的冲击地压危险性评价与防治

基于地震波CT探测的冲击地压危险性评价与防治
门鸿;赵华全;窦桂东;谢非
【期刊名称】《陕西煤炭》
【年(卷),期】2024(43)6
【摘要】为了解决工作面回采过程中存在的冲击危险区域的不确定性和煤岩体内部静载荷分布的模糊性,采用地震波CT探测技术,对回采工作面采取静载荷探测和冲击危险性评估,对冲击危险区域进行了重新确定,并制定了有针对性的卸压方案,提高了工作面回采期间的冲击地压防治效果。

结果表明,小庄煤矿40302工作面回采期间,发现中等危险区域共9处,弱危险区域14处,其他区域为无冲击危险区域。

通过采用地面L型水平井分段压裂技术、煤层大直径卸压钻孔、煤层爆破及顶板预裂爆破技术对冲击危险区域进行卸压,有效降低了工作面回采期间的冲击风险,为工作面安全回采提供了保障。

【总页数】6页(P82-86)
【作者】门鸿;赵华全;窦桂东;谢非
【作者单位】陕西彬长小庄矿业有限公司;煤炭科学研究总院开采研究分院
【正文语种】中文
【中图分类】TD324
【相关文献】
1.基于地震波和电磁波CT联合探测的采掘巷道冲击危险性评价方法
2.基于地震CT探测的小庄矿工作面冲击危险性评价及防治
3.基于震动波CT探测的冲击地压
危险性分析及防治实践4.基于震波CT探测的工作面冲击危险性评价及防治5.基于集中静载荷探测的冲击地压危险性预评价
因版权原因，仅展示原文概要，查看原文内容请购买。

091-基于地音活动规律的冲击危险性评价技术

基于地音活动规律的冲击危险性评价技术任　勇1,2,夏永学1,2,张修峰3(1.煤炭科学研究总院开采设计研究分院,北京　100013;2.天地科技股份有限公司开采设计事业部,北京　100013;3.新汶矿业集团华丰煤矿,山东泰安271400)[摘　要]　基于A R E S -5/E 地音监测系统,研究了华丰煤矿1410工作面高能事件发生前地音变化规律,获得了冲击危险性增加或降低时地音的基本活动形式;基于冲击矿压与地音的相关性研究,初步建立了华丰煤矿地音评价冲击矿压的适用性标准。

[关键词]　冲击矿压;地音监测;活动规律;评价标准[中图分类号]T D 324.1 [文献标识码]A [文章编号]1006-6225(2010)06-0090-03E v a l u a t i o nT e c h n o l o g yo f R o c k -b u r s t D a n g e r B a s e do nE a r t hA c o u s t i c D a t aR E NY o n g 1,2,X I AY o n g -x u e 1,2,Z H A N GX i u -f e n g3(1.M i n i n g ＆D e s i g n i n g B r a n c h ,C h i n a C o a l R e s e a r c h I n s t i t u t e ,B e i j i n g 100013,C h i n a ;2.M i n i n g ＆D e s i g n i n g D e p a r t m e n t ,T i a n d i S c i e n c e ＆T e c h n o l o g y C o .,L t d ,B e i j i n g 100013,C h i n a ;3.H u a f e n g C o l l i e r y ,X i n w e nM i n i n g G r o u p ,T a i a n 271400,C h i n a ;)A b s t r a c t :B a s e do n A R E S -5/Em o n i t o r i n g s y s t e m ,t h i s p a p e r a n a l y z e dr u l e o f e a r t ha c o u s t i c v a r i a t i o nb e f o r e h i g h -e n e r g ym a t t e r s o c -c u r r e di n 1410M i n i n g F a c e .B a s i c a c t i v i t y r u l e o f e a r t ha c o u s t i c w h e n r o c k -b u r s t d a n g e r i n c r e a s e d o r r e d u c e d w a s o b t a i n e d .B a s e d o n r e l a t i o n s h i p o f r o c k -b u r s t a n d e a r t ha c o u s t i c ,a s e t o f e a r t ha c o u s t i c s t a n d a r d o f r o c k -b u r s t d a n g e r f o r H u a f e n gC o l l i e r y w a s p r i m a r i l y s e t u p .K e yw o r d s :r o c k -b u r s t ;e a r t h a c o u s t i c m o n i t o r ;a c t i v i t y r u l e ;e v a l u a t i o ns t a n d a r d[收稿日期]2010-07-16[基金项目]国家重点基础研究发展计划(973)项目子课题《深部煤矿动力灾害的综合防治理论与解危方法》(2010C B 226806)[作者简介]任　勇(1978-),男,山西长治人,工程师,从事冲击矿压防治技术研究。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第33卷增2 岩石力学与工程学报 Vol.33 Supp.2

2014年8月 Chinese Journal of Rock Mechanics and Engineering Aug.，2014

收稿日期：2013–05–02；修回日期：2013–07–14 基金项目：“十二五”国家科技支撑计划项目(2012BAK09B01)；国家重点基础研究发展计划(973)项目(2010CB226806)；天地科技青年创新基金项目(KJ–2013–TDKC–14) 作者简介：王书文(1983–)，男，2008年毕业于中国矿业大学采矿工程专业，现任助理研究员，主要从事冲击地压、采矿地球物理等方面的研究工作。E-mail：wangshuwen@tdkcsj.com DOI：10.13722/j.cnki.jrme.2014.s2.058

基于煤层围岩波速结构探测的工作面冲击危险性预评价技术

王书文1，2，毛德兵1，2，潘俊锋1，2，刘少虹1，2，蓝航1，2 (1. 煤炭科学研究总院开采设计研究分院，北京 100013；2. 天地科技股份有限公司开采设计事业部，北京 100013)

摘要：为实现回采工作面采前冲击地压危险性预评价，提出围岩波速结构的概念，其3个特征参量为：波速大小、波速梯度、波速异常区最小临巷距等。工作面冲击地压危险程度与煤层围岩的波速大小、波速梯度均呈正相关，与波速异常区最小临巷距呈负相关。建立基于煤层围岩波速结构特征参量的工作面冲击危险性评价模型，确定回采巷道冲击危险等级划分方法。采用地震波运动学理论，研究了煤层震源震动波在“老顶–直接顶–煤层”特殊层状结构中的传播特征，表明可通过回采工作面巷间地震初至波走时CT探测，来获取煤层围岩波速结构，用于分析整个煤岩组合系统的冲击危险性。将研究成果应用于古山煤矿069–2工作面冲击危险性预评价，评价结论以二维图像形式展现强烈冲击地压发生后的危险性分布状态，可用于指导针对性防冲措施的制订与实施。关键词：采矿工程；冲击地压；波速结构；危险等级；地震波CT；初至波类型中图分类号：TD 32 文献标识码：A 文章编号：1000–6915(2014)增2–3847–09

ROCKBURST HAZARD PRE-EVALUATION TECHNOLOGY BASED ON WAVE VELOCITY STRUCTURE DETECTION OF COAL BED SURROUNDING ROCK

WANG Shuwen1，2，MAO Debing1，2，PAN Junfeng1，2，LIU Shaohong1，2，LANhang1，2 (1. Coal Mining and Designing Branch，China Coal Research Institute，Beijing 100013，China； 2. Department of Mining and Designing，Tiandi Science and Technology Co.，Ltd.，Beijing 100013，China)

Abstract：In order to achieve rockburst hazard pre-evaluation of working face，the concept of coal bed surrounding rock wave velocity structure is proposed，and its characteristic parameters are velocity size，velocity gradient，smallest distance of velocity anomalies to roadways，which are closely related to rockburst hazard. The rockburst hazard evaluation model based on characteristic parameters is constructed，and the classification method of rockburst hazard rating is determined. By kinetic theory of seismic waves，scoal source wave propagation characteristics in the special layered structure of roof-direct roof-coal seam are analyzed，indicating that velocity structure can be got by seismic first break travel-time CT technology. The research results were applied to working face 069–2 at Gushan coal mine. Practice shows that the evaluation results can be used for the formulation and implementation of protection measures. Key words：mining engineering；rock burst；wave velocity structure；risk rating；seismic CT；first break type • 3848 • 岩石力学与工程学报 2014年 1 引言近年来，我国煤矿冲击地压灾害日益严重，造成巨大财产损失和人员伤亡。冲击地压防治实践表明，全面、准确的冲击地压危险性评价是进行冲击地压灾害针对性防治的基础[1-3]。目前，根据应用阶段的不同，工作面冲击危险性评价可分别为2类：(1) 采前或开采过程中阶段性预评价；(2) 开采过程中的实时评价。以在线监测设备为主要手段的电磁辐射法[4]、采动应力监测法[5]、微震法[5-6]、地音法等，一般用于开采过程中的实时评价。在预评价领域，模拟法一般无法考量对工作面冲击地压有显著影响的未知构造(如小断层)，模拟结果只能反映宏观规律。多参量综合评价法(综合指数法[3]、神经网络法[7]、数量化理论法[8]、突变级数法[9]等)需人为确定煤岩应力影响因素及其权重，受人为影响较大。且最终结论为工作面的总体危险等级，无法指导针对性防治。钻屑法主要检测巷道近区围岩，取样范围有限，无法反应工作面深部煤岩冲击危险性。施工质量受工人操作水平影响显著。遇水或夹矸时，施工难度大，钻屑量准确度降低。已有研究表明，利用获取的岩体波速分布情况可用于分析天然地震及矿震的发生规律，且一般认为，高波速区表征了应力集中区，震源则多集中在高波速区和波速剧烈变化区[10-15]。但多数研究仅从波速相对大小定性的判断应力集中区或震动发生的可能性，而针对煤矿回采工作面巷道发生冲击破坏的可能性与煤岩层波速分布的定量关系鲜有研究。针对回采工作面冲击危险性预评价存在的问题，本文提出围岩波速结构的概念，研究得出获取围岩波速结构的技术方法，揭示了围岩波速结构与冲击危险性的相关性及其表征方式等，形成了基于煤层围岩波速结构探测的工作面冲击危险性预评价技术，实践表明该技术评价效率和实用性较好。 2 围岩波速结构及其与冲击危险性的相关性本文提出的围岩波速结构是指平行于层理面的二维波速分布结构，具有三方面特征：(1) 波速大小；(2) 波速梯度；(3) 波速异常区最小临巷距。波速异常是指某区域内的波速大小或梯度分布出现异常。最小临巷距是指波速异常区至采掘巷道的最短距离。 2.1 波速大小与冲击危险性相关性实验室煤岩样加载试验表明，煤岩波速大小与加载大小表现出良好的正相关性[15-16]。同时，煤矿冲击地压统计表明，工作面支承压力、残留煤柱、褶曲等因素导致的应力集中区是冲击地压发生的主要区域[3]。因此，对同一性质的岩石来说，震动波

波速越高，表明其承受的静载荷水平越高，冲击危险性就越高。工作面覆岩的断裂、滑移将产生远场动载荷，其将以应力波的形式向周围传播，传播路径上的动应力、质点速度和波速之间的关系，可根据动量守恒定律导出：

PPvV (1)

SSvV (2)

式中： 为纵波作用产生的正应力；为横波作用产生的剪应力；为介质密度；vP，vS分别为纵波和横

波引起的质点震动速度；VP，VS分别为煤岩体纵波

和横波波速。由式(1)和(2)可知，震动波波速高的煤岩体受远场动载荷影响而产生的动应力更大，与初始静载荷叠加后，最终发生冲击地压的可能性也就越大。 2.2 波速梯度与冲击危险性相关性天然、矿山地震发生规律均表明，高波速梯度区为震源集中区之一[11-14]。在煤矿，受地质构造及开采条件影响，工作面不同区域煤岩层的结构或应力分布往往具有较大的差异性。在结构或应力剧烈变化区，均将表现出高波速梯度特征。相对于均波速区，高波速梯度区煤岩层将更易发生冲击破坏，且梯度越大，发生冲击破坏的可能性越大。 2.3 波速异常区最小临巷距与冲击危险性的相关性如图1所示，受地质及开采因素影响，工作面范围内存在数量众多的波速异常区Ai，其成因、范

围、能量积聚水平等方面具有一定差异性。在采掘巷道支承压力影响范围，主要表现为波速大小异常；而在结构剧变区(裂隙密度、煤层厚度等剧烈变化)，则表现为波速梯度异常。在一定条件下，以上波速异常区均可成为动力破坏潜在启动位置，但并非所有异常区煤岩破坏都将造成巷道冲击地压显现。动力破坏区与邻近采掘巷道之间的煤岩体将使冲击能量产生耗散，显然，波速异常区距离邻近巷道ri越

近，造成冲击显现的可能性越大。
